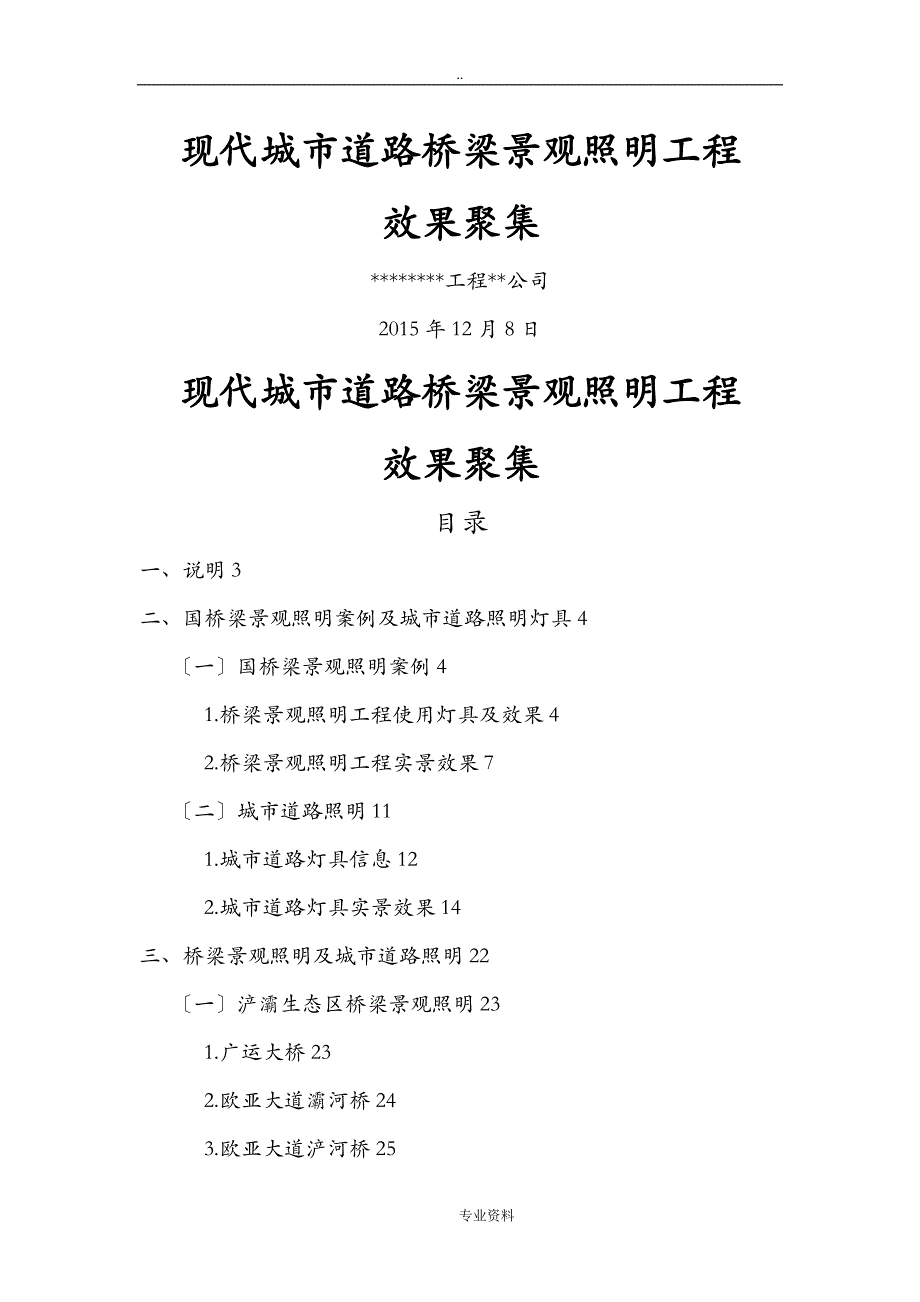

现代城市道路桥梁景观照明工程效果聚集********工程**公司2015年12月8日现代城市道路桥梁景观照明工程效果聚集目录一、说明3二、国桥梁景观照明案例及城市道路照明灯具4〔一〕国桥梁景观照明案例41.桥梁景观照明工程使用灯具及效果42.桥梁景观照明工程实景效果7〔二〕城市道路照明111.城市道路灯具信息122.城市道路灯具实景效果14三、桥梁景观照明及城市道路照明22〔一〕浐灞生态区桥梁景观照明231.广运大桥232.欧亚大道灞河桥243.欧亚大道浐河桥25〔二〕曲江新区城市道路景观照明26一、说明1.桥梁景观照明工程效果通过对国已建成的九座具有代表性的桥梁照明案例〔包括跨江大桥、跨海大桥、****桥〕进展分析汇总，列举其不同部位采用的灯具以及效果描述来展现，并以实景照片进展呈现2.城市道路景观和功能照明通过国道路灯具生产厂家生产灯具的成功案例及设计方案进展搜集汇总，并以效果图及实际照片展示3.灯具的报价与灯杆高度、照明功率、材质尺寸、采购数量、保修、运距等有关，资料中的参考价格围均以6-8米的灯杆高度，30M间距以及满足18M路面照明要求进展询价获取4.桥梁景观照明及城市道路照明，参考曲江新区及浐灞生态区城市景观照明设计，选取具有代表性的桥梁与道路进展实景效果拍摄。
二、国桥梁景观照明案例及城市道路照明灯具〔一〕国桥梁景观照明案例城市桥梁除了具有交通功能外，还包含其景观功能和美学价值，常常是城市的标志性建筑，这给桥梁的照明提出了更高的要求合理的照明设计，表达了技术与艺术的结合，不仅能确保大桥夜间行车的交通平安，同时也可衬托、辉映大桥建筑造型的艺术效果，突出大桥的雄姿和优美的线形, 形成夜间良好的景观效果以下为搜集的国九座桥梁照明工程的成功案例1.桥梁景观照明工程使用灯具及效果序号案例灯具名称规格型号应用位置做法及效果1鹦鹉洲大桥〔世界跨度最大的三塔四跨悬索桥〕LED线型洗墙灯桥身有效的复原及配合桥身原色LED点光源DL1622斜拉锁目前市面上最大的点光源，灯具直径到达355mm，确保灯具优良散热及远距离都能看到作为地标的桥梁夜景效果，同时配合粗大的桥梁拉锁使得灯具与建筑完美的融合窄角度金卤投光灯2000W桥塔灯具安装在主塔三面，往上投射，突出主体因业主单位要求使用传统的2000W金卤灯投光灯，使得该处稍有些美中缺乏，如能采用LED灯具，并配合不同的光束角配光，可解决该处光斑及均匀度问题，且节能效果更佳2市沅水大桥金卤灯+柱状灯具4000K色温桥身采用中间色调 4000K 色温的金卤灯进展照明，整个桥体雪白如银。
中段路桥两边各装5樽5m高的柱状灯具，其2/3 处是透光，灯具顶部安装了色温在5000K以上的“长空利剑〞，10 根光柱向两边江面缓缓展开，时而像大鹏展翅，时而像剑刺苍穹桥体两端四边各有4 盏呈平行四边形的灯具，向南北两向展开灯具占据1/2 的透光环，抬眼望去极具力在此位置，同时安排了 4 柱“长空利剑〞呈45°角向中间照射光照会聚到中央，与中部灯光结合，突出了桥体雄伟的气势蓝色冷极管T5护栏光源通亮时，形成一条连续光带，使整座大桥更加旖旎泛光灯桥墩光色均匀漫射铺开，中间5~6 个桥墩间以黄光打亮，两向桥墩敷以蓝色点缀光色相互穿插集合，使江面呈现五彩缤纷的灯光色彩，风光甚为宜人高杆高压钠灯250W桥面照明造型以三片风帆式向单挑，挑臂长为1.5m、1.2m 和1m，灯具仰角10°，灯具的最大光强方向和垂直方向的夹角对截光灯具为55°，灯杆间距24m，引桥部位灯间距30m3东海大桥〔中国第一跨海大桥〕双管钠灯ＬＵ品牌桥面照明光效高，透雾强，寿命长LED+泛光灯桥身桥梁腹部的泛光照明与大桥外侧面的蓝色ＬＥＤ带照明，突出了桥梁实体构造，构成东海大桥中心轴视线上方的视觉重点，形成了实外虚、虚实结合的效果，表现出桥体线形的蜿蜒流畅。
在桥板底面设置照明，可以增加桥下空间的开阔感；在防撞护栏外侧装ＬＥＤ灯带，只照亮桥梁外侧部，构成连续实体线形；描绘大桥构造轮廓，组成图案核心线条白色金卤灯桥墩白色调的泛光灯照明充分表达了大桥宏伟、雄健的阳刚之美白色光源与普通道路照明用的暖白色或黄色光形成光色比照，既有区别又互相兼容蓝色LED护栏桥上护栏照明选用小功率、低照度的蓝色ＬＥＤ灯，采用隔一段距离安装一个点光源的手法，既可以勾画出道路护栏的轮廓，提高照明设施的诱导性，又无眩光刺激4市湾边大桥Ｔ５荧光灯+金卤灯25W/400W桥面照明为了防止路灯灯杆与漂亮的拱肋弧线产生视觉上的穿插，影响白天大桥的整体景观效果，本方案在大桥的主跨局部以及两边各５０m 左右的围，不设置常规路灯取而代之的是设置在中央防撞墙和两侧隔离栏杆上的线条照明灯，光源为２８Ｗ的Ｔ５荧光灯其余局部为常规的４００Ｗ金卤灯二者色温一致蓝色ＬＥＤ光管主梁侧面突显大桥连续的整体线条轮廓高压钠灯金黄色底圈景观照明，向下照射水面，制造夜景风貌LED变色线条灯LED变色光带变色投光灯上部钢构造拱圈在主拱圈、吊杆和拱洞部位，分别以ＬＥＤ变色线条灯、ＬＥＤ变色光带和变色投光灯渲染，并通过网络控制实现同步变色或定色。
由于没有杆状路灯及其杂散光线的影响，灯光效果将十分干净纯粹5长安互通立交桥高压钠灯投射立柱150W互通立交桥穿插路口两边立柱采用 投光照明，光源选用 150W 高压钠灯投射立柱，增强夜色立交桥空间立体效果冷阴极管护栏灯护栏护栏灯有红、黄、兰三色光源，护栏灯由智能控制器控制，统一变换颜双荧光管三角灯主桥体下轮廓双荧光管三角灯组成线光源，三角灯透光板侧白色，外侧为兰色透式照明主桥防撞栏外侧立交桥主桥防撞栏外侧中间，每3m 安装特制壁灯，用70w 高压钠灯投射特制壁灯透光板，形成“透式〞照明6润扬长江公路大桥LED 变色点状景观灯直径2800mm桥身大桥灯光以暖色为基调，三色可变、四季不同，表现夜间形象美、构造美7**泰达大街路立交桥高压钠灯1000W桥身光效高，透雾强，寿命长LED灯带5W 12V护栏描绘大桥轮廓，诱导行车方向8玉峰大桥高压钠灯75W主桥外缘景观照明，向下照射水面，制造夜景风貌投光灯35-150W吊杆景观照明，小功率，节能性好荧光灯T5 色温4200K桥拱、护栏提供功能性照明9滦河大桥LED高光钢拱利用高强磁与钢拱，解决大型钢拱无法点亮难题LED发光地砖桥面人行道寿命长，发光效率高，动耗低，启动时间短，工作温度低，工作电压低等特点彩色金卤灯桥墩向下照射，突出大桥夜景2.桥梁景观照明工程实景效果〔1〕鹦鹉洲大桥〔2〕市沅水大桥〔3〕东海大桥〔4〕市湾边大桥〔5〕 长安互通立交桥〔6〕润扬长江公路大桥〔7〕**泰达大街路立交桥〔8〕玉峰大桥〔9〕滦河大桥〔二〕城市道路照明随着城市建立的快速开展、经济实力的增强、人们生活水平和知识层面的不断提高, 城市景观环境的营造越来越受到重视。
以往单纯的功能性照明和了无新意、千城一面的景观建筑照明已无法满足当代社会城市形象展示和群众审美的需求城市街景和城市夜景建立作为当前许多城市的形象工程正蓬勃开展, 城市照明的目的是在为人们提供室外活动需要的根本照明的前提下, 创造一种优雅而自然的空间气氛, 使人有美的愉悦优秀的城市道路照明设计有助于加强城市个性的展示, 挖掘夜间观光资源, 表达城市魅力文化以下通过搜集整理出32个不同样式的城市道路照明灯具信息和实景效果1.城市道路灯具信息序号名称规格 高度光源生产厂家效果参考价格1道路灯*H-DL-220027-13m钠灯、无极灯、LED耀联光电科技**-011590-22302道路灯FF-384026-12m高压钠灯、无极灯、金卤灯、LED市古镇信和路灯厂-021990-22903道路灯TT-DLD-b978-10m钠灯，金卤灯，节能灯、LED，氙气灯，无极灯高邮市通泰照明器材厂-031860-21194道路灯TT-ZHD-68-10m高瓦数节能灯或高压纳灯、金卤灯高邮市通泰照明器材厂-041860-21205道路灯IMG10468-10mLED灯高邮市通泰照明器材厂-051860-21216道路灯YS-349036-10mLED或高压钠灯市宜生光电科技**-061890-21907道路灯LEDDLD-0016-12MLED锦盛照明器材**-071760-22908道路灯LEDDLD-0046-12MLED锦盛照明器材**-081760-22919道路灯LEDDLD-6-12MLED锦盛照明器材**-091760-229210道路灯LEDDLD-0076-12MLED锦盛照明器材**-101760-229311道路灯LEDDLD-0136-12MLED锦盛照明器材**-111760-229412道路灯LEDDLD-0166-12MLED锦盛照明器材**-121760-229513道路灯LEDDLD-6-12MLED锦盛照明器材**-131760-229614道路灯LEDDLD-0256-12MLED锦盛照明器材**-141760-229715道路灯LEDDLD-0346-12MLED锦盛照明器材**-151760-229816道路灯LED-0066-10m节能灯日昇光电科技**-161560-199017道路灯LDS-00098-10m250W、400W、600W高压钠灯、高频无极灯光源高邮市欧亚照明电器厂-171790-235018道路灯LDS-00118-10m250W、400W、600W高压钠灯、高频无极灯光源高邮市欧亚照明电器厂-181790-235019道路灯LDS-00088-10m250W、400W、600W高压钠灯、高频无极灯光源高邮市欧亚照明电器厂-191790-235020道路灯LDS-00038-10m250W、400W、600W高压钠灯、高频无极灯光源高邮市欧亚照明电器厂-201790-235021道路灯LDS-00018-10m250W、400W、600W高压钠灯、高频无极灯光源高邮市欧亚照明电器厂-211790-235022道路灯LDD-00088-10m250W、400W、600W高压钠灯、高频无极灯光源高邮市欧亚照明电器厂-221790-235023道路灯LDD-00078-10m250W、400W、600W高压钠灯、高频无极灯光源。
