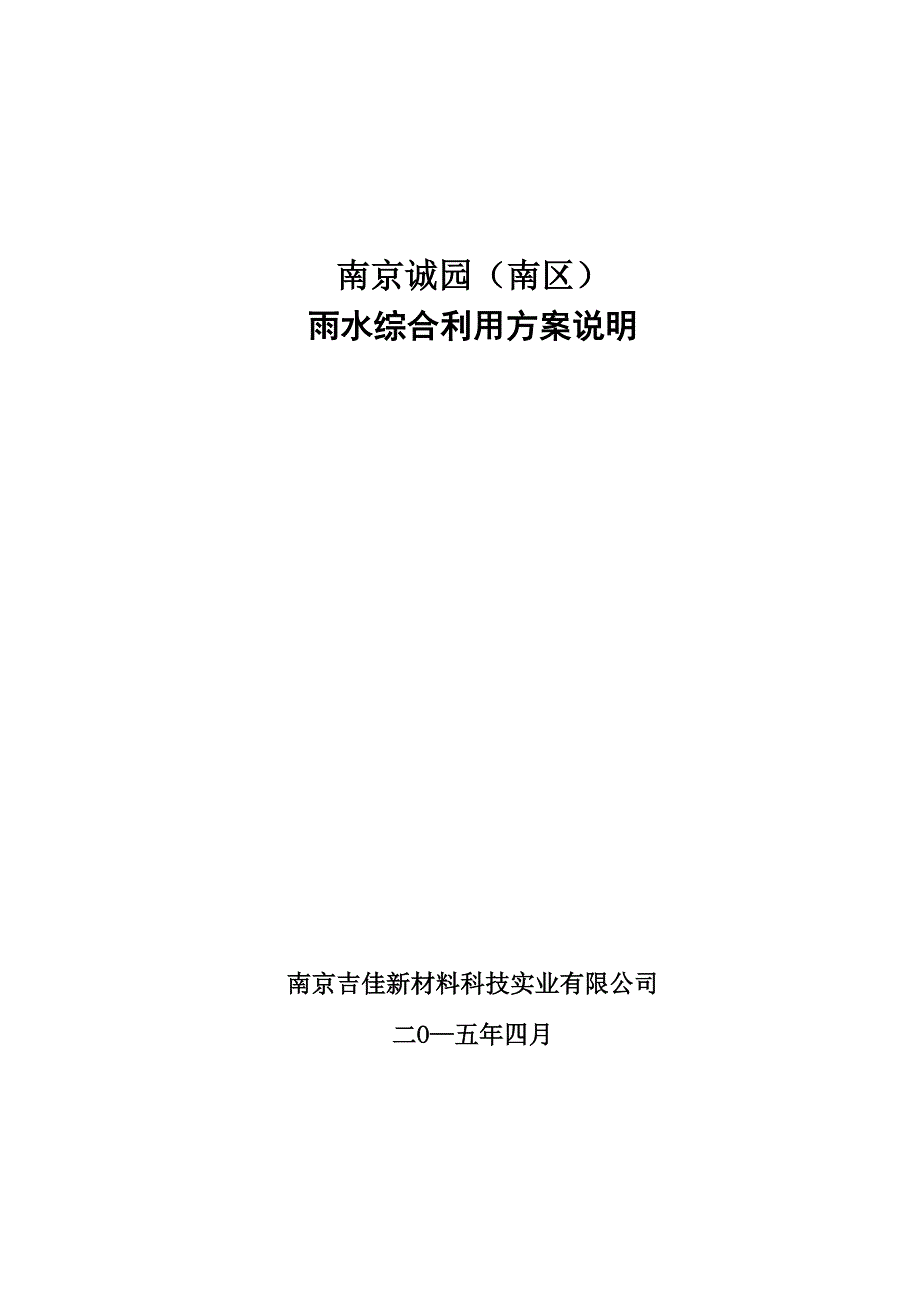

南京诚园（南区）雨水综合利用方案说明南京吉佳新材料科技实业有限公司二O—五年四月、雨水收集利用的价值水是生命的起源、是人类生存和社会发展不可或缺物质基础但随着人口的增 长和工业的不断发展，一方面，人们对水的需求量日益加大，另一方面人类的生活 和生产活动对水资源的破坏程度越来越严重，由此造成了水资源短缺的局面不断加 剧我国是世界上严重缺水的 83 个国家之一，人均水资源占有量仅为世界平均水 平的 1/4同时，由于我国水资源的时空分布不均，在水资源保有量相对较大的南 方省区同样面临缺水的威胁随着社会的发展，人类对资源需求的增长和资源短缺之间的矛盾日益加剧，水 的供给与需求矛盾日益突出，进行水资源的合理开发利用已成为全世界所面临的问 题绿色建筑以可持续发展的思想为指导，提倡水的循环利用、雨水与中水处理回 用，使水环境系统的综合效率达到最优，降低能耗，做到无废无污染，建成生态平 衡的建筑环境城市的扩张，将不可避免的造成不透水地面面积的增加、地表雨水径流系数和 径流量的提高，从面导致雨水大量流失，需加大排水系统的建设规模和投资资金； 同时，由于减少了雨水的地下渗入量，使得地下水得不到充分涵养，对城市的生态 环境将产生不利的影响为应对这一局面，我国从上世纪八十年代起就鼓励水的复用和回用，经过近 30 年的研究和实践，我国在水的重复使用上已经取得了长足的发展，在技术和工艺上 都为城市排水的重复使用积累了丰富的经验。
在上述基础上，各级政府主管部门制定、完善了各种相关和配套规定和标准， 倡导和激励污水的处理和回用雨水作为一种宝贵的水资源,已得到全世界各国的认可收集利用的雨水在一定 范围内可代替自来水,以缓解城市水资源的短缺,同时能在一定程度上减轻城市污水 管网的负荷而屋面雨水污染程度较轻,处理成本低,更应该是我们收集利用的主要 对象与生活污水和工业废水相比，雨水具有污染程度小，处理、回用简单的优势 因而，对其收集、处理回用，近年来日益受到各级政府的重视城市雨水利用在国外已有几十年的历史，特别是近年来在欧洲、美国、日本、 澳大利亚等许多地区和国家，对城市雨水的利用与资源化非常普遍而我国对城市 雨水，特别是屋面雨水的利用尚处于起步阶段，但是，经过各科研部门和水处理单 位的积极努力，已经取得了可喜的进步，逐步形成了行之有效的处理工艺和设备， 投入工程使用后，获得了令人满意的效果雨水的利用分间接和直接两种间接利用是采用多种雨水渗透设施，将雨水回 灌地下，以补充地下水资源：直接利用是将雨水进行收集、贮存和净化后，水质达 到《建筑与小区雨水利用工程技术规范(GB50400-2006)》，然后直接用于冲洗路面、 绿化、洗车、冲厕等。
二、设计方案说明1、项目概况南京诚园南区位于江苏省南京市，项目区域雨水下垫面总面积为101518.82 m2, 本项目根据要求，合理确定雨水积蓄及利用方案，并对非传统水源进行收集处理利 用本项目拟收集屋面、路面雨水经处理后回用于绿化浇灌、道路浇洒及地库冲洗2、南京市降雨资料1) 、全市多年平均降水量1062.4mm (参照南京市)2) 、设计重现期1年一遇日降雨量为79mm水池容积计算取33.1mm，相当于 重现期0.15年的降雨强度，此时雨水控制率为84.5%3) 主要技术指标表 1 主要技术指标总用地面积(m2)101518.82地下车库面积(m2)20240.16绿化面积(m2)45480.43道路面积(m2)27816.163、设计依据(1) 业主和设计院提供的相关图纸及技术资料；(2) 《给水排水设计手册》；(3) 《建筑给水排水设计规范》GB 50015-2003 (2009年版)；(4) 《建筑与小区雨水利用工程技术规范》GB50400-2006；(5) 《雨水利用工程技术规范》DGJ32/TJ 113-2011；(6) 《绿色建筑评价标准》GBT50378-2006；(7) 《民用建筑节水设计标准》GB50555-2010；(8) 《室外给水设计规范》GB 50013-2006；(9) 《室外排水设计规范》GBJ 50014-2006 (2011年版)；(10) 《建筑中水设计规范》GB50336-2002；（11）《城市污水再生利用一城市杂用水水质》GB/T18920-2002；4、雨水收集利用的总体规划及计算数据1） 、年均可利用雨水量的计算收集小区总汇水面积为101518.82 m?。
统计江苏省降雨数据得南京市年年均降雨量1062. 4mm根据《建筑与小区雨水利用工程技术规范》（GB 50400-2006 ）雨水设计径流总 量公式：W=10X© Xh XFcy= 48534.12 m3式中：W 雨水设计径流总量血）；甲——雨量径流系数（取综合径流系数0.45）；ch 常年降雨厚度（mm）,取值为1062.4mm （年）；yF 计算汇水面积（hm2）雨水可回用水量公式：W'=WaB =48534.12 X0.85X 0.87=35890.98m3式中a ——季节折减系数，取0.85B——初期雨水弃流系数，取0.872） 、需用水量2.1绿化浇灌用水绿化喷灌：0.28m3/ m2 • a则年用水量为45480.43X0.28=12734.52 m3/a 年喷灌天数为140天；则日平均用水量为12734.52/140=90.96 m3/d2.2道路浇洒用水道路广场浇洒用水定额：0.5L/ m2 •次则日平均用水量为27816.16 X 0.0005=13.91m3/次年平均浇洒次数按35~4 0次考虑，此项目考虑35次/a；则年用水量为 13.91X 35=486.85m3/a2.3车库冲洗用水车库冲洗用水定额：2.0L/ m2 •次则日平均用水量为20240.16X0.002=40.48m3/次年平均浇洒次数按35~4 0次考虑，此项目考虑35次/a；则年用水量为40.48X35=1416.80m3/a考虑10%未预见水量及管网漏失水量，总的年用水量 Qy= （12734.52+486.85+1416.80）Xl.l=16101.99m3/aW ' >Qy,故可回用水量能满足需用水量的要求。
3）、水池容积计算南京24小时降雨量为33.1mm （0.15年重现期）按设计规范要求，屋面雨 水初期弃流可采用1-3mm径流厚度，路面雨水初期弃流可采用3-5mm径流厚 度，本设计综合取4mm，水池计算容积已抛去弃流雨水量，即实际可收集雨 水量为29. 1mm一次降雨可直接收集下垫面雨水：（径流系数按综合径流系数0.45考虑）Wy=101518.82X0. 45X0.0291 = 1329.39m3总日平均需用水量为 Q=90.96+13.91+40.48=145.35m3根据以上分析：Wy>Q雨水回用系统日平均需水量为145.35m3,根据《雨水利用工程技术规范》规定，调蓄设施的有效容积不宜小于3d的回用雨水用量，调蓄容 积过小不能满足旱季雨水用量的要求,雨水利用率低，容积过大设施利用率不高，且 存储时间过长，雨水水质容易变质发生恶化，暂按3d考虑调蓄设施容积，所以雨水 蓄水模块有效容积=3 145.35=436.05m3，本项目拟设置440 m3蓄水模块水池一座 和40m3清水池一座※本系统进入枯水期，为保证正常用水，需考虑市政自来水补给。
