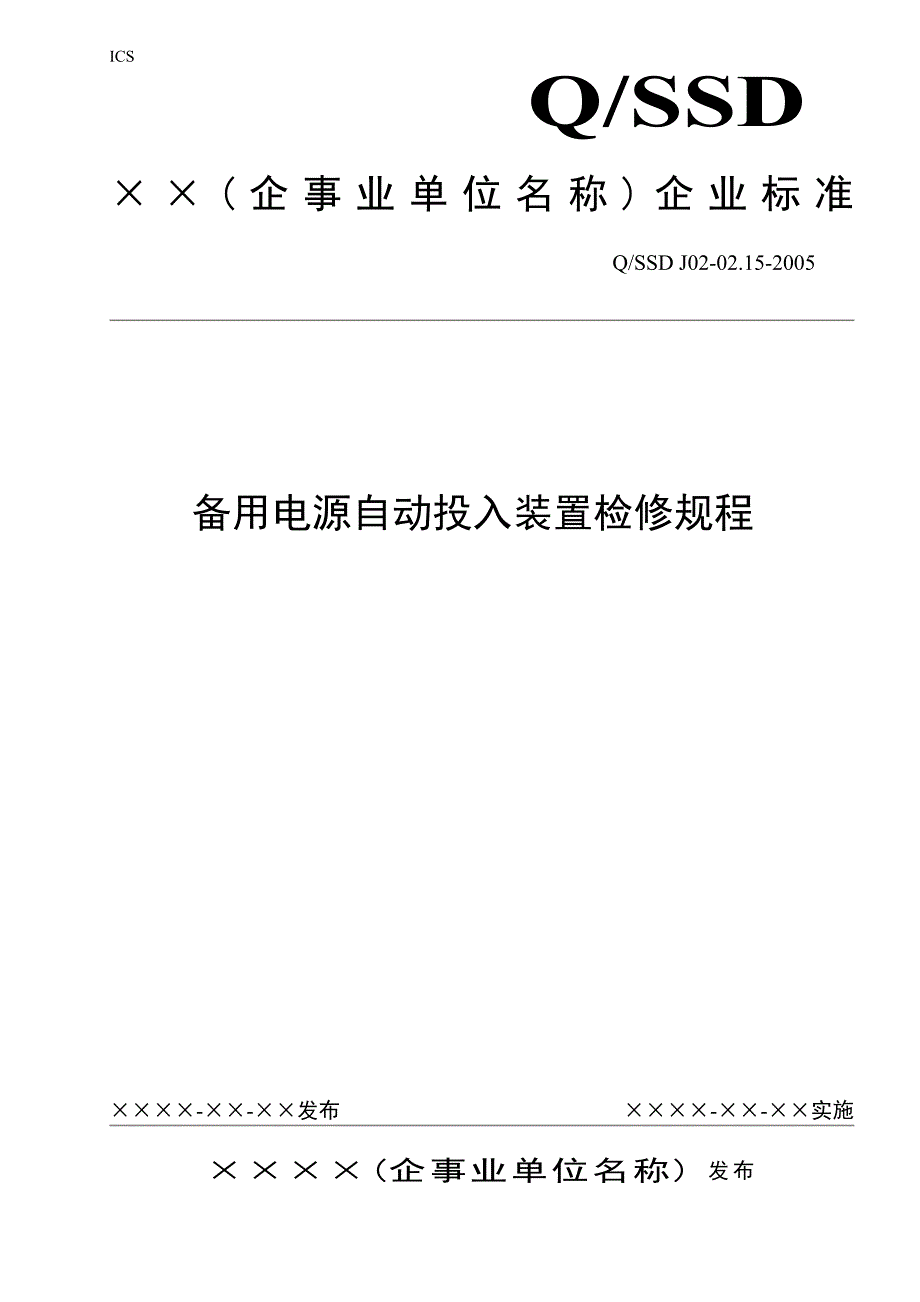

ICS ××(企事业单位名称)企业标准Q/SSDQ/SSD J02-02.15-2005备用电源自动投入装置检修规程××××-××-××发布××××-××-××实施××××(企事业单位名称 ) 发布Q/SSD J02-02.15-20051备用电源自动投入装置检修规程1 范围1.1 本规程规定了江西三和上犹江水电厂备用电源自动投入装置的技术要求、检验周期及检验方法等1.2 本规程适用于江西三和上犹江水电厂备用电源自动投入装置的维护工作2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有 的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方 研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准 《MBZT-10H微机备用电源自投自复装置用户手册》3 主要技术参数3.1 装置电源电压：直流 220V 3.2 电压输入信号：100V / 50HZ 3.3 电流输入信号：5A4 装置原理本装置首先通过电流互感器、电压互感器将两条进线的Ａ相电流、Ｃ相电流，分段的Ａ相电流， 两段母线电压Ｕab、Ubc输入至信号调理电路转换成对应的电压信号，然后将电压信号送至数模转换电 路由CPU读入各通道数据进行运算、处理，并与各参数整定值比较以判断当前系统运行的方式，是否需 自投或自复，并在显示屏上显示动作信息，同时将动作信息写入掉电记忆芯片以供查询。
5 装置功能5.1 识别系统的运行方式： 采集系统相关的模拟量、开关量，经过分析、判断，装置可指出系统当前的运行方式 5.2 备用电源自动投入： 检测到工作电源消失后，装置将跳开失电进线的断路器，合上分段断路器，投入备用电源 5.3 工作电源自动恢复： 若装置工作在逆向运行状态下，检测到工作电源恢复后，装置将跳开分段断路器，合上原失电的 进线断路器，使系统恢复到正常的工作方式 5.4 分段过流保护： 分段过流A、C相任一相的电流幅值大于过流定值且达到整定延时，保护动作于跳闸和信号 5.5 分段加速保护： 在分段电流A、C相任一相的电流幅值大于加速定值且达到整定延时，保护动作于跳闸和信号3S 后该保护自动退出 5.6 PT 断线判别： 采集母线电压，实时地进行PT断线判别 5.7 过流闭锁：Q/SSD J02-02.15-20052若过流闭锁功能投入，一旦检测到过流，装置自动退出运行过流消失后，经１５Ｓ装置自动恢 复原运行方式 5.8 外部接点闭锁： 若接点闭锁功能投入，一旦检测到有外部闭锁开关量，装置自动闭锁出口开关量消失后，经3S 装置自动解除闭锁6 定值清单表 1 装置定值表定值名称范 围说 明整 定自投动作投退投入：此功能投入，退出：此功能退出投入自复动作投退投入：此功能投入，退出：此功能退出投入进线有电方式接点：此功能投入，电压：此功能退出电压外部接点闭锁投退投入：此功能投入，退出：此功能退出退出过流闭锁投退投入：此功能投入，退出：此功能退出投入PT断线闭锁投退投入：此功能投入，退出：此功能退出投入I段有电压值10-90V整定级差：0.1V（出厂设为90V）70V II段有电压值10-90V整定级差：0.1V（出厂设为90V）70V I段低电压值10-90V整定级差：0.1V（出厂设为10V）25V II段低电压值10-90V整定级差：0.1V（出厂设为10V）25V 进线有电压值10-90V整定级差：0.1V（出厂设为90V）70V I进线过电流值0.5-99.99A整定级差：0.1A（出厂设为99.99）2.4A II进线过电流值0.5-99.99A整定级差：0.1A（出厂设为99.99）2.4A I进线无过电流值0.5-5A整定级差：0.1A（出厂设为0.5A）0.5A II进线无电流值0.5-5A整定级差：0.1A（出厂设为0.5A）0.5A 自投跳闸延时0-10S整定级差：0.1S（出厂设为10S）0.5S 自投合闸延时0-10S整定级差：0.1S（出厂设为10S）1.0S 自复跳闸延时0-10S整定级差：0.1S（出厂设为10S）3.0S 自复合闸延时0-10S整定级差：0.1S（出厂设为10S）0.5S显示一次投退投入:显示一次电流电压,退出:显示二次电 流电压投入PT变比1-5000整定级差:1(出厂设为1)4 CT变比1-5000整定级差:1(出厂设为1)300 分段过流投退投入:此功能投入,退出:此功能退出投入分段过流电流0.5-99.99整定级差:0.1A(出厂设为99.99A)4A 分段过流延时0-60S整定级差:0.1S(出厂设为10S)10S 分段加速投退投入:此功能投入,退出:此功能退出投入分段加速电流0.5-99.99整定级差:0.1A(出厂设为99.99A)6.4A 分段加速延时0-3S整定级差:0.1S(出厂设为3S)0S 通讯地址1-99装置的通讯地址(出厂设为1)1 通讯波特率(485方式)0-40-9600;1-4800;3-1200;4-46009600 定值区号0-1整定级差:1,有两个定值区(出厂设为0)1 管理地址(CAN方式)1-99管理机地址(出厂设为1)1Q/SSD J02-02.15-200537 校验方法7.1 校验准备 7.1.1 通电前检查： 外接线正确，外观没损坏，插件接触良好。
7.1.2 上电检查： 合上装置电源，液晶屏幕循环显示循环交替显示母线电压Uab1 ，Ubc1 ，Uab2 ，Ubc2 ；两进线电流 Ia1 ，Ic1 ，Ia2 ，Ic2 ；分段电流Ia3 ，Ic3 及开关量的当前状态 7.1.3 装置自检：在“自检”菜单相里，对装置进行自检，自检清单及说明见表 2 表 2 装置自检清单及说明自 检 项 目自 检 结 果自检出现故障的可能原因自检CPU好或坏CPU 内部RAM 故障或CPU故障自检RAM好或坏62256 RAM故障自检EPROM好或坏29C512 ROM故障自检EEPROM好或坏24C04 EEPROM故障自检A/D好或坏AD774 故障或电源+12V 故障自检定值好或坏定值改变或24C04故障自检开出好或坏 跳闸回路光耦故障或8255故障7.1.4 检查开入：在“开入”菜单项里，对开入回路进行检查，开入清单及说明见表 3 表 3 装置开入清单检查及说明开入量端子开关量名称检 查 方 法端子52，531DL(1ZKK)状态短接端子52，53，显示由分到合端子52，542DL(2ZKK)状态短接端子52，54，显示由分到合端子52，55FDL(3ZKK)状态短接端子52，55，显示由分到合端子52，56I带电接点(1#进线)短接端子52，56，显示由分到合端子52，57II带电接点(2#进线)短接端子52，57，显示由分到合端子52，58闭锁接点短接端子52，58，显示由分到合端子52，59备用1状态短接端子52，59，显示由分到合端子52，60备用2状态短接端子52，60，显示由分到合遥控闭锁状态远方遥控闭锁时，显示由分到合；远方遥 控闭锁取消时，显示由合到分。
7.1.5 检查开出：在“开出”菜单项里,对开出回路进行检查,开出清单及说明见表 4 表 4 装置开出清单检查及说明开 出 名 称检 查 方 法检查输出端子的闭合启动继电器按“确认”键，光标移至“合”合1DL(1ZKK)按“确认”键，光标移至“合”端子74，75闭合分1DL(1ZKK)按“确认”键，光标移至“合”端子72，73闭合合2DL(2ZKK)按“确认”键，光标移至“合”端子79，80闭合分2DL(2ZKK)按“确认”键，光标移至“合”端子77，78闭合合FDL(3ZKK)按“确认”键，光标移至“合”端子83，84闭合分FDL(3ZKK)按“确认”键，光标移至“合”端子81，82闭合备自投动作信号按“确认”键，光标移至“合”端子 29，30，34,，35，39，40分Q/SSD J02-02.15-20054开 出 名 称检 查 方 法检查输出端子的闭合别闭合，动作信号灯亮保护动作信号按“确认”键，光标移至“合”端子29，31，34，36闭合信号复归按“确认”键，光标移至“合”信号继电器均返回，相应信 号灯灭说明：检查开出继电器,应先驱动启动继电器，使其处于“合”状态7.1.6 模拟量的监测及调节： 在“查看”菜单项里,对模拟量进行监测,通过调节CT板电位器来调节显示值.电流以2倍额定调准； 电压以100V调准。
查看”清单及说明见表5 ： 表 5 模拟量的监测及调节“查看”清单及说明模拟量端子模拟量名称检查方法端子1,2I进线A相电流加2倍额定,显示偏差不超过3%端子3,4I进线C相电流加2倍额定,显示偏差不超过3%端子5,6II进线A相电流加2倍额定,显示偏差不超过3%端子7,8II进线C相电流加2倍额定,显示偏差不超过3%端子9,10分段A相电流加2倍额定,显示偏差不超过3%端子11,12分段C相电流加2倍额定,显示偏差不超过3%端子13,14I母线 Uab1电压加100V, 显示偏差不超过3%端子15,16I母线 Ubc1电压加100V, 显示偏差不超过3%端子17,18II母线 Uab2电压加100V, 显示偏差不超过3%端子19,20II母线 Ubc2电压加100V, 显示偏差不超过3%端子21,221#进线电压加100V, 显示偏差不超过3%端子23,242#进线电压加100V, 显示偏差不超过3%7.1.7 实时时钟的设置： 装置内部设有掉电实时时钟,可通过通讯网实现远方校时,也可在”时钟”菜单里实现就地校时 7.1.8 故障报告的查询： 装置按先进先出的原则保存8次详细的事故记录，“报告”菜单就是为用户查询事故记录而设置的， 当按下确认键后，则按时间从后到前的顺序显示事故记录，即第一条信息为最后一次发生的事件，这 样可方便事故后的查询。
按下移键则显示上一次事故记录，连续按下移键，则可依次显示8次事故记录7.1.9 口令的设置： 口令菜单用于修改进入整定，口令，开出子菜单的口令初始的口令由厂家提供，万能口令 为“1000” 7.2 保护功能校验 7.2.1 名词释义 7.2.1.1 正向运行状态： a) U1>U1Y， U2>U2Y 即两母线电压均正常； b) IL1U2Y 或 U2U1Y 即两段母线中有一段失电；Q/SSD J02-02.15-20055c) IL1U1Y, U2>U2Y 即两段母线电压正常； b) FDK 合位，1DL，2DL 中仅有一个处于合位； c) IL1U1Y & Uobc1U1Y A 相断线 PT1 断线； U1I1W PT1 三相断线； Uab2>U2Y & Ubc2U2Y A 相断线 PT2 断线； U2I2W PT2 三相断线； 只要PT断线闭锁投入，装置均闭锁动作 7.2.4 过流闭锁判据： IL1>I1G 或 IL2>I2G ； 其中，IL1=MAX（Ia1 ，Ic1）, IL2=MAX（Ia2 ，Ic2）； I1G为 1#进线过流定值、I2G为 2#进线过流定值； 任一进线过流，若投入过流闭锁，装置便会退出运行。
7.2.5 远方闭锁： 由远方后台下达远方闭锁命令，装置处于闭锁备自投状态，直到远方后台下达远方闭锁取消命令7.2.6 分段过流校验： 在端子9-10（A相电流输入）、11-12（C相电流输入）加入电流，将分段过流保护投入按下表进 行整定，测量动作电流值，记入表中过流保护动作时，测量81-82端子应导通，同时29-31端子和34- 36端子均导通 表 6 分段过流校验分段过流定值（A）1倍额定2倍额定5倍额定10倍额定动 作 值7.2.7 分段加速校验 在端子9-10（A相电流输入）、11-12（C相电流输入）加入电流，将加速保护投入。
