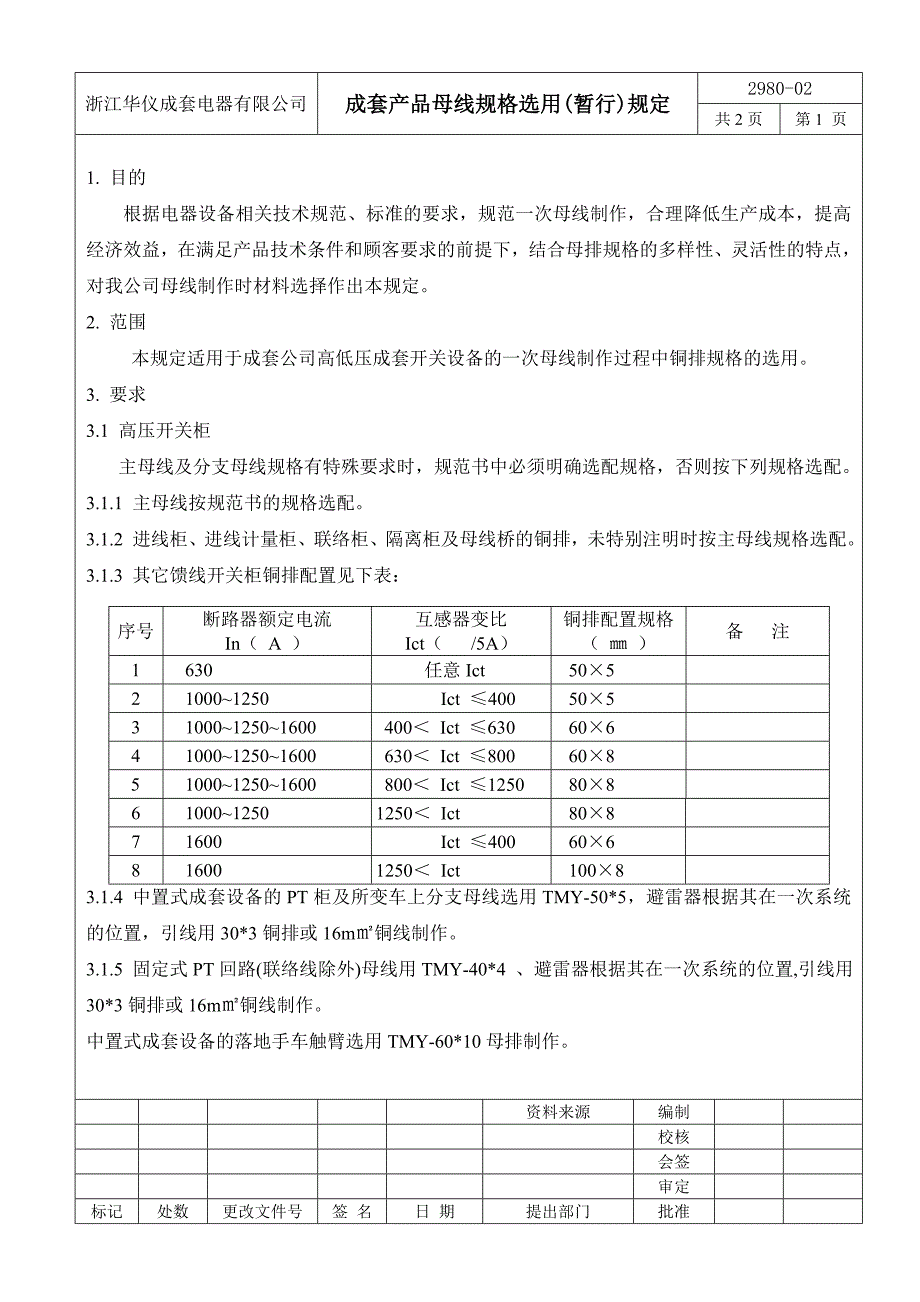

浙江华仪成套电器有限公司成套产品母线规格选用(暂行)规定2980-02 共2页第1 页1. 目的根据电器设备相关技术规范、标准的要求，规范一次母线制作，合理降低生产成本，提高经济效益，在满足产品技术条件和顾客要求的前提下，结合母排规格的多样性、灵活性的特点，对我公司母线制作时材料选择作出本规定2. 范围本规定适用于成套公司高低压成套开关设备的一次母线制作过程中铜排规格的选用3. 要求3.1 高压开关柜主母线及分支母线规格有特殊要求时，规范书中必须明确选配规格，否则按下列规格选配3.1.1 主母线按规范书的规格选配3.1.2 进线柜、进线计量柜、联络柜、隔离柜及母线桥的铜排，未特别注明时按主母线规格选配3.1.3 其它馈线开关柜铜排配置见下表：序号断路器额定电流In（ A ）互感器变比Ict（ /5A）铜排配置规格（ ㎜ ）备 注1630任意Ict50×521000~1250 Ict ≤40050×531000~1250~1600400＜ Ict ≤63060×641000~1250~1600630＜ Ict ≤80060×851000~1250~1600800＜ Ict ≤125080×861000~12501250＜ Ict80×871600 Ict ≤40060×6816001250＜ Ict100×83.1.4 中置式成套设备的PT柜及所变车上分支母线选用TMY-50*5，避雷器根据其在一次系统的位置，引线用30*3铜排或16m㎡铜线制作。
3.1.5 固定式PT回路(联络线除外)母线用TMY-40*4 、避雷器根据其在一次系统的位置,引线用30*3铜排或16m㎡铜线制作中置式成套设备的落地手车触臂选用TMY-60*10母排制作资料来源编制校核会签审定标记处数更改文件号签 名日 期提出部门批准浙江华仪成套电器有限公司成套产品母线规格选用(暂行)规定2980-02共2页第2 页3.2 低压开关柜3.2.1 主母线及分支母线规格有特殊要求时,规范书中必须明确选配规格，否则按下列规格选配3.2.2 主母线按规范书的规格选配3.2.3 进线柜、联络柜、隔离柜铜排配置按主母线不变3.2.4 框架断路器的馈电柜按断路器脱扣电流选择铜排3.2.5 MCC柜抽屉内绝缘导线配置表： 序号断路器脱扣器最大脱扣整定电流Imax（A）互感器变比Ict（ /5A）导线截面积㎜²备 注1Imax ≤ 406特例：1、Ict ＜ Imax，按1.2 Ict选用；2、Ict ≥ Imax，按1.2 Imax选用；3、抽屉内必须使用铜母排时，只能选用TMY-30*3或TMY-40*4两种规格240＜ Imax ≤ 6010360＜ Imax ≤ 8016480＜ Imax ≤ 110255110＜ Imax ≤ 135356135＜ Imax ≤ 170507170＜ Imax ≤ 2102×358210＜ Imax ≤ 2502×359250＜ Imax ≤ 3002×5010300＜ Imax ≤ 3504×3511350＜ Imax ≤ 4004×3512400＜ Imax ≤ 450 4×5013450＜ Imax ≤ 630 4×503.2.6其它馈电柜将内部断路器脱扣电流相加配置分支排,但最大不得超过主母线；如果装有刀开关,其总电流大于刀开关额定电流时,按刀开关额定电流配置铜排,但最大不得超过主母线；3.2.7电容补偿柜按总容量额定电流的1.5倍配置主分支铜排，分路按不小于接触器额定电流1.3倍配置分支铜排或绝缘导线；编制部门批准标记处数更改文件号日 期 成套产品母线规格选用﹙暂行﹚规定工 艺 守 则2980-02成套电器有限公司2005年4月。
