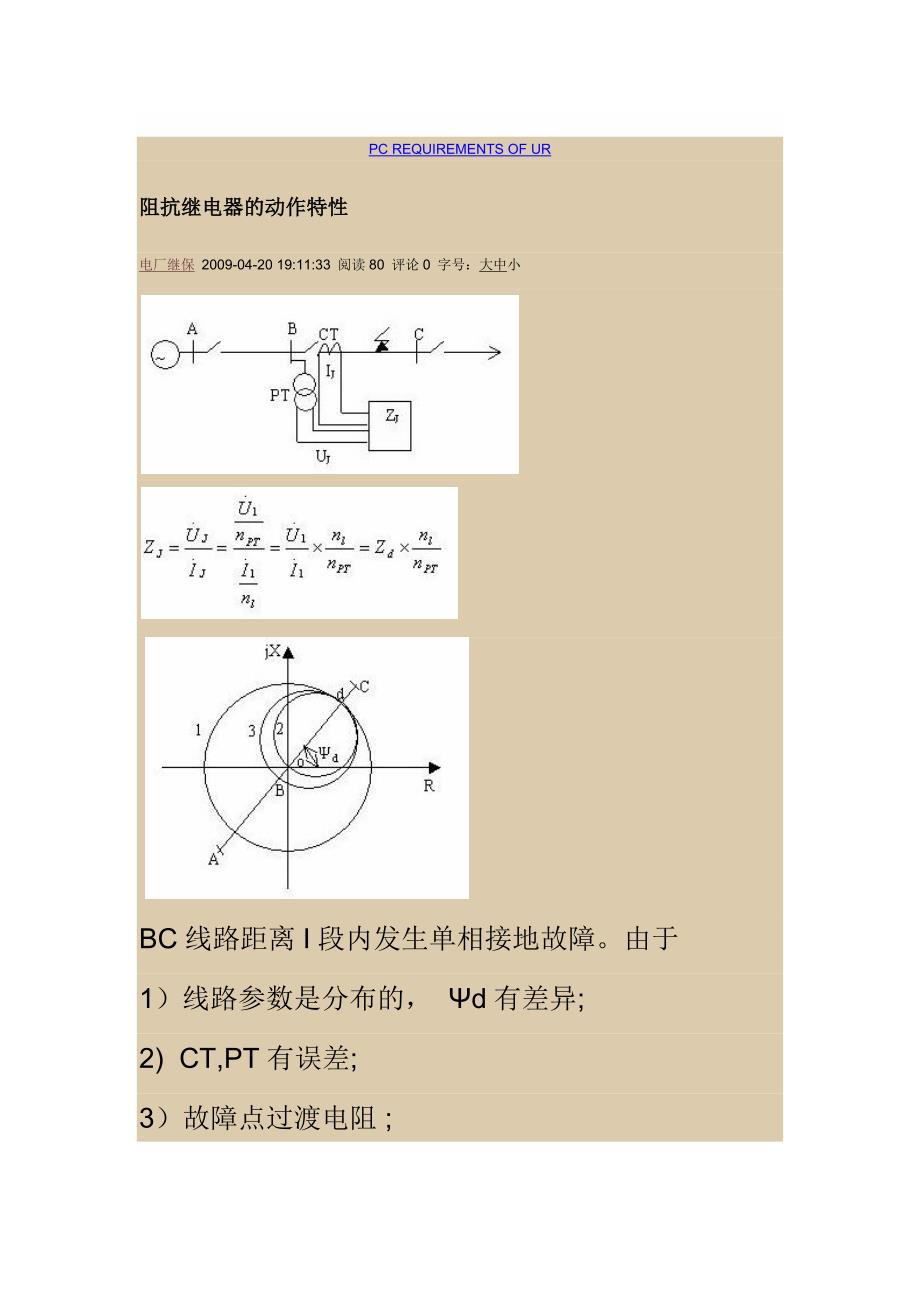

窗体底端PC REQUIREMENTS OF UR阻抗继电器的动作特性电厂继保 2009-04-20 19:11:33 阅读80 评论0 字号：大中小 BC线路距离I段内发生单相接地故障由于1）线路参数是分布的， Ψd有差异;2) CT,PT有误差;3）故障点过渡电阻 ;4）分布电容等;为了尽量简化继电器接线，且便于制造和调试，把继电器的动作特性扩大为一个圆，见图 圆1：以od为半径——全阻抗继电器（反方向故障时，会误动，没有方向性） 圆2：以od为直径——方向阻抗继电器（本身具有方向性）圆3：偏移特性继电器另外，还有椭圆形，橄榄形，苹果形，四边形等 利用复数平面分析阻抗继电器 阻抗继电器的实现原理： 幅值比较原理： 相位比较原理：一、全阻抗继电器 特性：以保护安装点为圆心（坐标原点），以Zzd为半径的圆，圆内为动作区 Zdz.J——测量阻抗正好位于圆周上，继电器刚好动作，这称为继电器的起动阻抗 无论Ψd多大 Zdz.J＝Zzd，它没有方向性 1、幅值比较原理： 两边同乘以IJ，且IJ×ZJ＝UJ动作方程式2、相位比较原理：分子、分母同乘以IJ：二、方向阻抗继电器 以Zzd为直径，通过坐标原点的圆。
圆内为动作区Zdz.J随ΨJ改变而改变，当ΨJ等于Zzd的阻抗角时，Zdz.J最大，即保护范围最大，工作最灵敏 Ψlm——最大灵敏角，它本身具有方向性1、幅值比较原理2、相位比较原理三、偏移特性阻抗继电器 反方向：偏移-αZzd(α<1) 圆内动作圆心 ：半径： Zdz.J随 ΨJ变化而变化,但没有安全的方向性 1、幅值比较原理 2、相位比较原理 总结三种阻抗的意义：1） 测量阻抗ZJ：由加入继电器的电压UJ与电流IJ的比值确定 2） 整定阻抗Zzd：一般取继电器安装点到保护范围末端的线路阻抗全阻抗继电器：圆的半径方向阻抗继电器：在最大灵敏角方向上圆的直径偏移特性阻抗继电器：在最大灵敏角方向上由原点到圆周的长度3） 起动阻抗（动作阻抗）Zdz.J：它表示当继电器刚好动作时，加入继电器的电压UJ 和电流IJ的比值除全阻抗继电器以外：Zdz.J随ΨJ的不同而改变当ΨJ=Ψlm时，Zdz.J=Zzd，此时最大。
