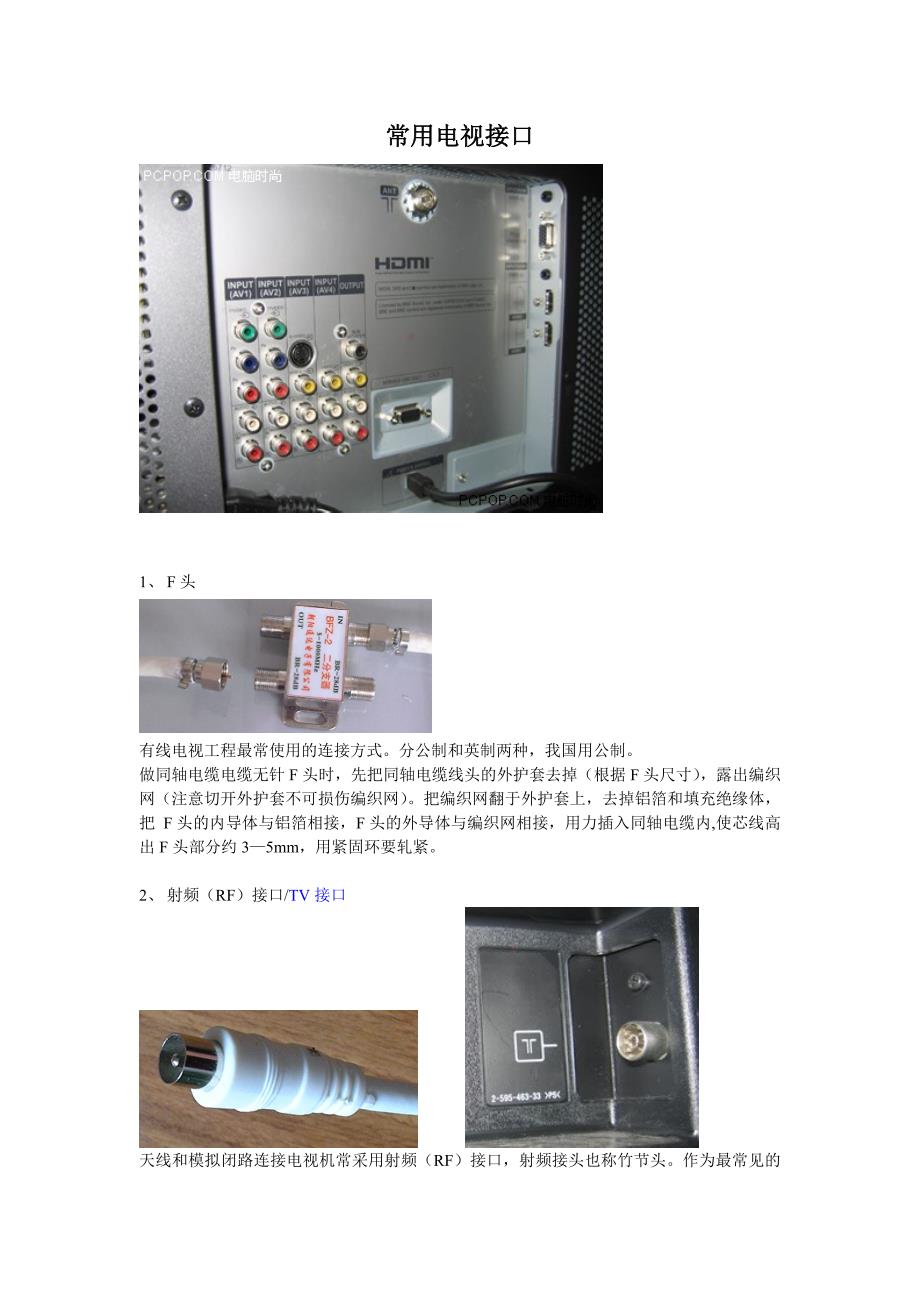

常用电视接口 1、 F头有线电视工程最常使用的连接方式分公制和英制两种，我国用公制做同轴电缆电缆无针F头时，先把同轴电缆线头的外护套去掉（根据F头尺寸），露出编织网（注意切开外护套不可损伤编织网）把编织网翻于外护套上，去掉铝箔和填充绝缘体，把 F头的内导体与铝箔相接，F头的外导体与编织网相接，用力插入同轴电缆内,使芯线高出F头部分约3—5mm，用紧固环要轧紧2、 射频（RF）接口/TV接口 天线和模拟闭路连接电视机常采用射频（RF）接口，射频接头也称竹节头作为最常见的视频连接方式，它可同时传输模拟视频以及音频信号由于需要进行视频、音频混合编码，信号会互相干扰，所以它的画质输出质量是所有接口中最差的3、 复合接口/AV接口复合接口一般使用音视频连线即AV线，共三条，一条黄色，传复合视频，另外两条传声音，一般将右声道用红色，左声道则用蓝色或者白色或黑色复合视频（Composite）通常采用黄色的RCA接头也称梅花头与梅花插座相连复合”含义是同一信道中传输亮度和色度信号的模拟信号及同步信号，但电视机如果不能很好的分离这两种信号，就会出现虚影4、 S端子S端子（S-Video）连接采用Y/C（亮度/色度）分离式输出，使用四芯线传送信号，接口为四针接口。
接口中，两针接地，另外两针分别传输亮度和色度信号因为分别传送亮度和色度信号，S端子效果要好于复合视频不过S端子的抗干扰能力较弱，所以S端子线的长度最好不要超过7米5、 色差分量接口色差（Component）通常标记为Y/Pb/Pr，用红、绿、蓝三种颜色来标注每条线缆和接口绿色线缆（Y），传输亮度信号蓝色和红色线缆（Pb和Pr）传输的是颜色差别信号色差的效果要好于S端子，因此不少DVD以及高清播放设备上都采用该接口如果使用优质的线材和接口，即使采用10米长的线缆，色差线也能传输优秀的画面6、 VGAVGA（Video Graphics Array）还有一个名称叫D-SubVGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）使用VGA连接设备，线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影7、 DVIDVI（Digital Visual Interface）接口可以传输数字信号，不用再进过数模转换，所以画面质量非常高目前，很多高清电视上也提供了DVI接口。
DVI接口有多种规范，常见的是DVI-D（Digital）和DVI-I（Intergrated）DVI-D只能传输数字信号，大家可以用它来连接显卡和平板电视DVI-I接口可同时兼容模拟和数字信号DVI有18针和24针两种，18针的DVI属于单通道，而24针属于双通道， 18针的DVI传输速率只有24针的一半，为165MHz除非是购买23英寸以上的大屏液晶显示器，否则对18针还是24针这样的烦恼完全没必要太过在意8、 HDMI HDMI（High Definition Multimedia Interface）接口是最近才出现的接口，它同DVI一样是传输全数字信号的不同的是HDMI接口不仅能传输高清数字视频信号，还可以同时传输高质量的音频信号同时功能跟射频接口相同，不过由于采用了全数字化的信号传输，不会像射频接口那样出现画质不佳的情况对于没有HDMI接口的用户，可以用适配器将HDMI接口转换位DVI接口，但是这样就失去了音频信号高质量的HDMI线材，即使长达20米，也能保证优质的画质9、 IEEE 1394 IEEE 1394也称为火线或iLink，它能够传输数字视频和音频及机器控制信号，具有较高的带宽，且十分稳定。
通常它主要用来连接数码摄像机、DVD录像机等设备IEEE 1394接口有两种类型：6针的六角形接口和4针的小型四角形接口6针的六角形接口可向所连接的设备供电，而4针的四角形接口则不能10、 BNCBNC（同轴电缆卡环形接口）接口主要用于连接高端家庭影院产品以及专业视频设备BNC电缆有5个连接头，分别接收红、绿、蓝、水平同步和垂直同步信号BNC接头可以让视频信号互相间干扰减少，可达到最佳信号响应效果此外，由于BNC接口的特殊设计，连接非常紧，不必担心接口松动而产生接触不良一、复合视频信号(CVBS)接口（即我们通常所说的RCA 接口）其传输的是复合视频信号，可用一根或一组普通的音视频线传输，其中黄色的为视频信号，白色的为左声道音频信号，红色的为右声道音频信号，如下左图所示（右图为所要连接的设备插口）二、S 端子由于复合视频信号(CVBS)是将亮度和色度信号采用频谱间置方法复合在一起，会导致亮、色的串扰以及清晰度降低等问题但随着摄像机、S-VHS 录像机的发展，S 端子接口也得到了推广，它是将亮度信号Y 和色度信号C 分开传输，这样可确保亮度信号不会受到色度信号的干扰所以用S 端子比用复合视频的AV 输出的图像要明快和清晰。
二、色差分量接口色度信号是将色差信号调制在色副载波上而得到的，为追求更好的图像效果，就自然发展到直接传输色差信号的方式上来了于是各电器知名制造商各自为政，发展起来了自己的视频接口，例如欧洲SCART 接口、日本D 端子、美国3 RCA 色差分量接口以及VGA 输出接口a) 欧洲厂商统一使用SCART 接口，成了欧洲电器的标准接口，传输的是RGB 三原色信号b) 而日本厂商发展D 端子，例如高档DVD 和电视机都具备D 端子，传输的是色差分量信号D端子又分以下5 种，实际的接口和传输线都完全相同，只是传输的信号格式不同而已： D1: 525i(普通NTSC 525 行隔行信号) D2: 525i, 525p(在D1 的基础上，增加NTSC 525 行逐行信号) D3: 525i, 525p, 1125i(在D2 的基础上，增加HDTV 1125 行隔行信号) D4: 525i, 525p, 1125i, 750p(在D3 的基础上，增加HDTV 750 行逐行信号) D5: 525i, 525p, 1125i, 750p, 1125p(在D4 的基础上，增加HDTV 1125 行逐行信号)注：525i 也习惯称480i，525p 也习惯称480p，1125i 也习惯称1080i，750p 也习惯称720p。
前者讲的是所有的每帧扫描线，后者讲的是每帧有效图像行数c) 美国则是延续延用RCA 端子，不过是来传输色差分量信号的3 个RCA 端子因其在数字视听领域的强大影响力，Y/Pb/Pr 色差分量数字在欧洲和日本以外的地区就成了象机顶盒、DVD 等的标准输出接口即使在日本和欧洲，大部分DVD 也具备这种色差分量接口d) PC 电脑领域的通用接口D-SUB 9 端口（也就是我们通常讲的VGA 端子）目前除在电脑与显示器使用VGA 接口外，只有中国厂商在较高档的逐行DVD 上有VGA 输出接口，先锋、汤姆逊、SONY、松下、飞利浦等进口机器，例如DVD 上是看不到VGA 接口的，这是因为VGA 接口上没有任何版权保护措施，所以在类似DVD 上加VGA 接口在西方注重知识产权和版权的国家，如美国是违反版权保护法的所以，模拟视频接口的发展趋势是传输的信号频率越来越高，而且都传输的是未经过复合处理的三原信号/色差信号，来保证最好图像质量的。
