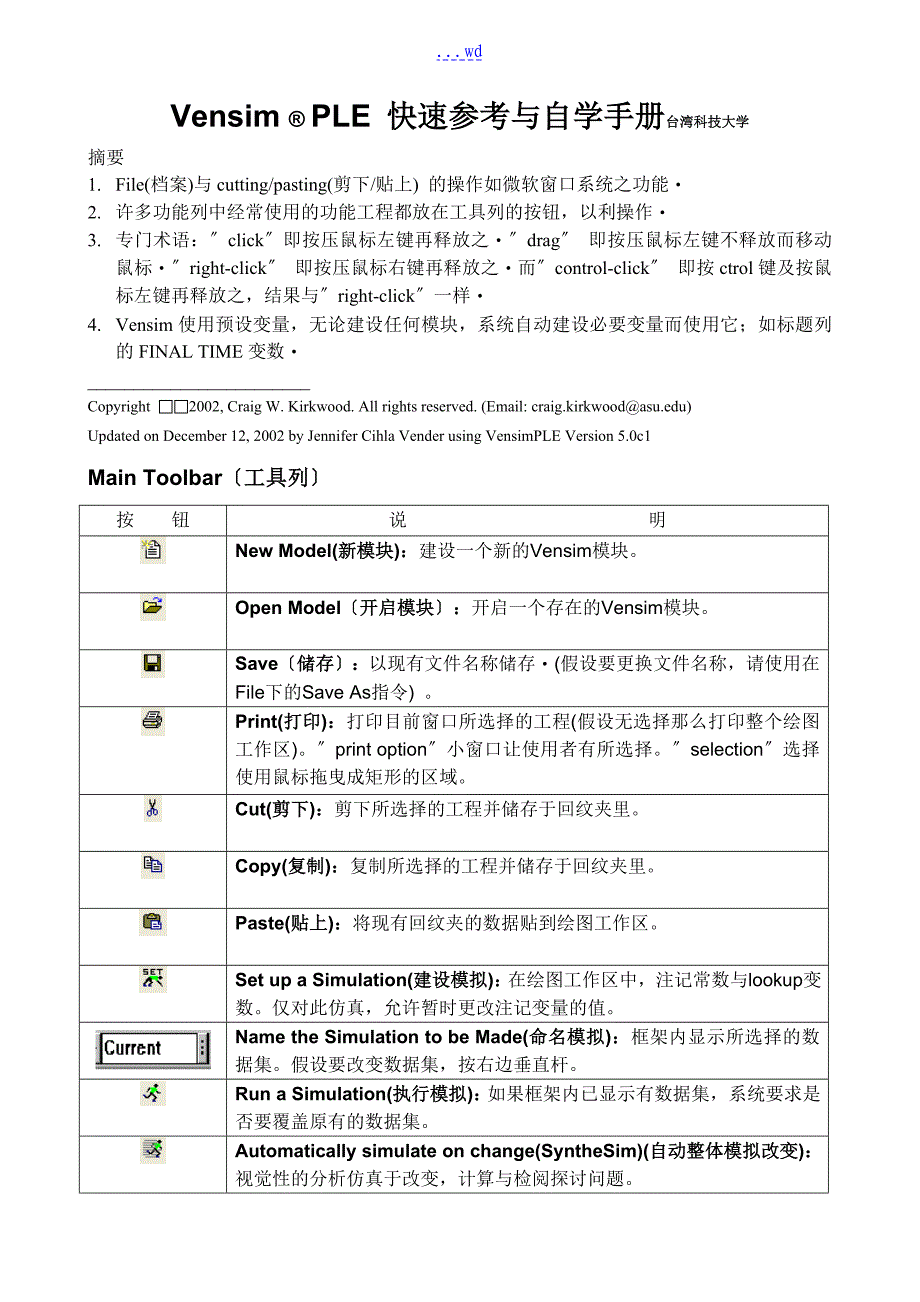

wdVensim ® PLE 快速参考与自学手册台湾科技大学摘要1. File(档案)与cutting/pasting(剪下/贴上) 的操作如微软窗口系统之功能‧2. 许多功能列中经常使用的功能工程都放在工具列的按钮，以利操作‧3. 专门术语：〞click〞即按压鼠标左键再释放之‧〞drag〞 即按压鼠标左键不释放而移动鼠标‧〞right-click〞 即按压鼠标右键再释放之‧而〞control-click〞 即按ctrol键及按鼠标左键再释放之，结果与〞right-click〞一样‧4. Vensim使用预设变量，无论建设任何模块，系统自动建设必要变量而使用它；如标题列的FINAL TIME变数‧________________________Copyright ã 2002, Craig W. Kirkwood. All rights reserved. (Email: craig.kirkwood@asu.edu)Updated on December 12, 2002 by Jennifer Cihla Vender using VensimPLE Version 5.0c1Main Toolbar〔工具列〕按 钮说 明New Model(新模块)：建设一个新的Vensim模块。
Open Model〔开启模块〕：开启一个存在的Vensim模块Save〔储存〕：以现有文件名称储存‧(假设要更换文件名称，请使用在File下的Save As指令) Print(打印)：打印目前窗口所选择的工程(假设无选择那么打印整个绘图工作区)〞print option〞小窗口让使用者有所选择〞selection〞选择使用鼠标拖曳成矩形的区域Cut(剪下)：剪下所选择的工程并储存于回纹夹里Copy(复制)：复制所选择的工程并储存于回纹夹里Paste(贴上)：将现有回纹夹的数据贴到绘图工作区Set up a Simulation(建设模拟)：在绘图工作区中，注记常数与lookup变数仅对此仿真，允许暂时更改注记变量的值Name the Simulation to be Made(命名模拟)：框架内显示所选择的数据集假设要改变数据集，按右边垂直杆Run a Simulation(执行模拟)：如果框架内已显示有数据集，系统要求是否要覆盖原有的数据集Automatically simulate on change(SyntheSim)(自动整体模拟改变)：视觉性的分析仿真于改变，计算与检阅探讨问题。
Run Reality Checks(执行实体检查)：允许使用者建设对于模块有用的语句，系统提供自动测试与确认那些语句是否适当的功能Build Windows – show/circulate(建设窗口－循环显示)：使得绘图工作区的窗口能够显示Output Windows – show/circulate(显示窗口－循环显示)：使得输出工作区的窗口能够显示可循环显示已建设之输出工作区的窗口Control Panel(控制键盘窗口)：显示控制键盘窗口用来选择变量，调整图形的时间轴及规格型态，管理数据集与图形Sketch Tools〔绘图工具列〕按 钮说 明Lock Sketch(锁图键)：图形被锁住只能选择变量，不能移动它Move/Size Words and Arrows(Pointer)(移动/改变大小指标)：移动或改变窗口中对象大小只要按着对象拖曳鼠标就可移动它移动多个对象亦是如此同时按着Shift键与鼠标左键可増加对象，再按Shift键与鼠标左键那么减少对象提示：其它工具要增加与减少对象的操作也是如此)Variable－Auxiliary/constant(变数－辅助/常数)：在绘图工作区的窗口中建设变量(常数变量，辅助变量等)。
在绘图工作区的一点插入一变量即按压鼠标左键就出现一盒子便于输入变量名称要改变它只要在变量工具状况下，按压对象即可编辑之，最后以Enter键完毕在移动/改变大小指针工具下，对象上按压鼠标右键，出现小窗口即可更改其形状、颜色，字型、大小、颜色等Box Variable－Level(盒变量－层次)：在绘图工作区的窗口中建设如盒状变量〔用来作层次/库存〕操作如变数工具盒变量形状大小可以使用鼠标拖曳其手把(小圆圈)Arrow(箭头指标)：在窗口中建设直线或曲线箭头指针点压起始变量，然后移动到目标变量再点压之，那么形成一直线箭头指针注意：不要从起始变量拖曳到目标变量) 在箭头指针或移动/改变大小指针工具下，拖曳直线箭头指针手把(小圆圈)就可形成曲线箭头指针注意：快捷方式方式，点压起始变量，在空白局部点压一下，然后再到目标变量点压一下即可形成曲线箭头指针Rate(流程指针)：在窗口中建设流程指针包含垂直漏斗、空管，如需要，来源或池子(云图)点压起始变量，然后移动到目标变量再点压之即形成流程指针如果在空白局部点压，然后云图即产生在起始变或目标的所在在Rate工具下，点压起始变量，再到空白局部，同时按Shift键与鼠标左键即可产生直角转折。
按压鼠标右键可改变空管的格式Shadow Variable(隐藏变数)：在此工具下，于窗口中增加存在之一变量为隐藏变量(不用增加原因)Sketch Comments(绘图批注)：在窗口中，增加批注及图案于绘图上在任何地方皆可置放绘图批注，只要点压一下即显示对话窗口，提供批注格式多样选择注意，有些型态的批注覆盖在模块变量，以致于较难趋取它，因此将批注放置状态列最右边的Delete(删除键)：在窗口中，删除构造，变量或批注Equations(方程式键)：使用方程式编辑器来建设与编辑模块方程式在方程式键工具下尚未建设方程序的变量会反白点压变量即用方程式编辑器来建设之Analysis Tools〔分析工具栏〕按 钮说 明Causes Tree(因果树图)：建设一个树状的变量因果图Uses Tree(使用树图)：建设一个使用过变量的树状因果图Loops(循环图)：显示所有变量的回馈循环说明Documents(文件说明)：显示该模块变量之方程式，定义与单位说明Causes Strip(因果图分解)：显示所选择变量与其有直接关系之结果图此功能亦可用来显示lookup(检查)功能图)Graph(结果图)：显示所选择变量结果图比的要大。
Table(横向表格)：横向显示依据时间间隔所选择变量值的表格Table Time Down(直向表格)：直向显示依据时间间隔所选择变量值的表格Run Compares(模拟执行比较)：比较第一次与第二次仿真执行数据集的所有lookup与常数之不同使用控制键盘窗口来管理数据集：改变所加载数据集的顺序，点选不是正在执行数据集即不在顶端处，就可以上移至顶端改变所加载数据集的顺序将会冲击使用不同图形工具的顺序分析工具本卷须知：1．假设有较多的模拟执行，那么分析工具是无法运作的因此，在实验中，必须仔细地追踪在窗口中所显示的结果2．大局部窗口显示有关工作变量的信息在窗口中选择一变量，用鼠标双击变量即成工作变量3．在分析工具所输出图形左上角功能列如右图，其中最左边的键是删除窗口键在其右边那么是锁住删除功能键，再按一次那么可恢复删除功能其右边那么是打印机功能键可以打印此窗口内容其右边键那么是复制窗口至回纹夹最后键那么是储存窗口内容于档案4．在图形内有多个曲线，这些曲线会使用不同颜色显示黑白打印机打印时很难区隔它，因此在Option功能键，选择〞Show Line Markers on Graph Lines〞可以在曲线上标示不同数字以示区隔。
Status Bar〔状态列〕按 钮说 明Set fonts on selected vars(设定变量字型)：在Move/Size Words and Arrows(工具下，选择一变量或多个变量后，再点选此功能，即可改变其字型假设无选择变量，那么会要求更改系统默认值Set size on selected vars(设定变量字号)：选择变量，再点选此功能，即可改变其字号Set bold on selected vars(设定变量粗体字型)：选择变量，再点选此功能，即可改变其为粗体字型Set italic on selected vars(设定变量斜体字型)：选择变量，再点选此功能，即可改变其为斜体字型Set underline on selected vars(设定变量底线字型)：选择变量，再点选此功能，即可改变其为底线字型Set strikethrough on selected vars(设定变量删除字型)：选择变量，再点选此功能，即可改变其为删除字型Set color on selected vars(设定变量颜色)：选择变量，再点选此功能，即可改变其颜色。
Set box color on selected vars(设定盒变量外框颜色)：选择盒变量，再点选此功能，即可改变其外框颜色Set surround shape on selected vars(设定变量外框形状)：选择变量，再点选此功能，即可改变其外框形状Set text position on selected vars(设定变量文字位置)：选择变量，再点选此功能，即可改变其文字位置Set color on selected arrows(设定箭头颜色)：选择箭头，再点选此功能，即可改变其颜色Set arrow width on selected arrows(设定箭头宽度)：选择箭头，再点选此功能，即可改变其宽度Set polarity on selected arrows(设定箭头极性)：在因果图中来标示箭头在Move/Size Words and Arrows工具下，将鼠标移至手把(小圆圈)再按右键，可有更多项选择择Push the highlighted words to the background(放置重点字于背景)：在Sketch Comments工具下，建设很大的批注而覆盖到一个或多个变量，此功能是很有用的。
如很大的批注围着模块一些局部)在此状况很难选取变量，因为它在批注前方就点选批注拖曳至此键即可解决功能列重点某些Vensim PLE方面只能使用功能列就举几个有用的功能来说明：1．Edit(编辑)：其〞Find〞子功能，在模块绘图窗口中，追踪一个变量所有的情况当它寻找一个变量的所有隐藏变量，是非常有用的2．View( 浏览)：其〞Refresh〞子功能，重复显示屏幕有些计算机暝屏幕显示驱动程序很难正确响应窗口的指令结果留下垃圾于屏幕上(例如，一个箭头没有连接到任何东西，无法删除)使用此功能即可移除垃圾假设此现象经常出现，请看下面第四项的更多有关永久修正之方法3．Model(模块)：其〞Setting>Time Bounds tab〞子功能，再显示〞Time Bounds for Model〞对话窗口，它显示起始建设模块时所建设的时间界限之变量(INITIAL TIME，FINAL TIME，TIME STEP，SAVEPER与时间单位)值，可以更改它4．Opti。
