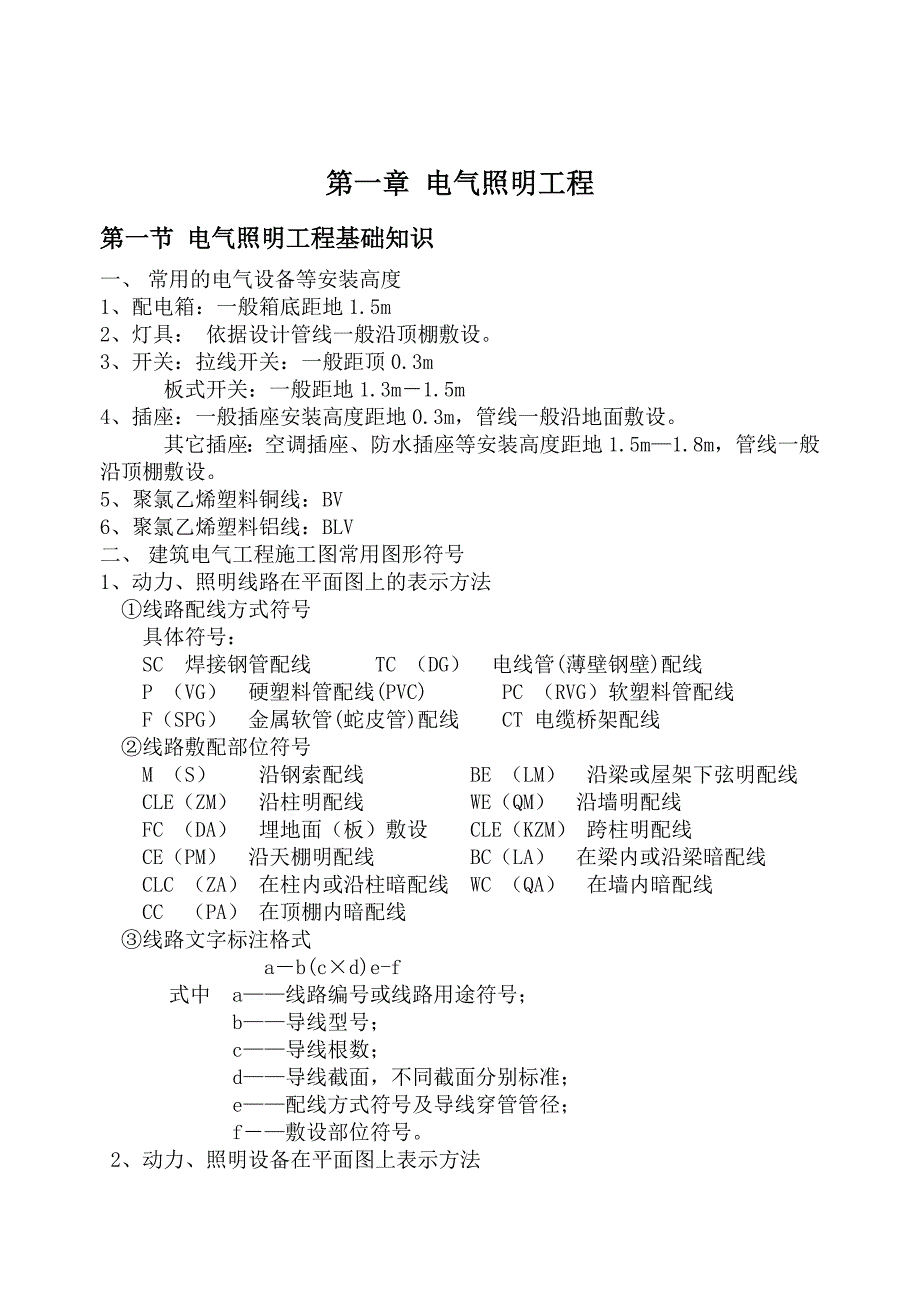

第一章 电气照明工程第一节 电气照明工程基础知识一、 常用的电气设备等安装高度1、配电箱：一般箱底距地 1.5m 2、灯具： 依据设计管线一般沿顶棚敷设3、开关：拉线开关：一般距顶 0.3m板式开关：一般距地 1.3m－1.5m 4、插座：一般插座安装高度距地 0.3m，管线一般沿地面敷设 其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线一般沿顶棚敷设5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV二、 建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号： SC 焊接钢管配线 TC （DG） 电线管(薄壁钢壁)配线P （VG） 硬塑料管配线(PVC) PC （RVG）软塑料管配线F（SPG） 金属软管(蛇皮管)配线 CT 电缆桥架配线②线路敷配部位符号M （S） 沿钢索配线 BE （LM） 沿梁或屋架下弦明配线CLE（ZM） 沿柱明配线 WE（QM） 沿墙明配线FC （DA） 埋地面（板）敷设 CLE（KZM） 跨柱明配线CE（PM） 沿天棚明配线 BC（LA） 在梁内或沿梁暗配线CLC （ZA） 在柱内或沿柱暗配线 WC （QA） 在墙内暗配线CC （PA） 在顶棚内暗配线 ③线路文字标注格式a－b(c×d)e-f式中 a——线路编号或线路用途符号；b——导线型号；c——导线根数；d——导线截面，不同截面分别标准；e——配线方式符号及导线穿管管径；f－—敷设部位符号。
2、动力、照明设备在平面图上表示方法①用电设备标注格式式中 a——设备编号；b——额定功率，kW；c——线路首端熔断片或自动开关脱扣器电流，A；d——安装标高，m②电力和照明配电箱标注格式当需要标注引入线规格时为：式中 a——设备编号b——设备型号；c——设备功率，kW；d——导线型号；e——导线根数；f——导线截面，mm 2；g——导线敷设方式及部位③灯具的标注方法若为吸顶灯则为：式中 a——灯具数量；b——灯具型号或编号；c——每盏照明灯具的灯泡(管)数量；d——灯泡(管)容量，W； e——灯泡(管)安装高度，m；f－—灯具安装方式(WP、C、P、R、W、)；L——光源种类(Ne，Xe，Na，Hg，I，IN，FL)④开关及熔断器标注格式当需要标注引入线规格时为：式中 a——设备编号b--设备型号；c--额定电流，A；i--整(镇)定电流，A；d--导线型号；e--导线根数；f—导线截面，mm2；g--导线敷设方式及部位三、 识读电气施工图(一)工程概况1．工程用途及所属单位：该工程由某市饮食公司投资，一般饮食营业厅，楼上有 20 个床位的一般旅客住宿客房．2．工程结构：该工程为砖混结构两层。
主墙为砖墙，隔墙为加气轻质混凝土砌块；底层楼板为钢筋混凝土预应力空心板；楼面为水泥砂浆地面，地面为玻璃条分格普通水磨石；屋盖为轻型钢屋架结构．见下图3、电力及照明工程：因食品加工及电热水器的应用，由临街电杆架空引入380V 电源，作为电力和照明用，进户线采用 BV 型，架空引入标高 3.2m；室内一律用 BV 型线穿 PC 塑料管暗敷，配电箱 4 台 (M0，M 1、M 2、M 3）均为成品，一律暗装，箱底边距地 1．5m；插座暗装距地 1．3m ；拉线开关暗装距顶棚 0．3m,跷板开关距地 1．4m；配电箱可靠接地保护，见电气平面布置图(图 1、 2)及系统图（图 3)4、室内外高差为 0.45m，一层层高 3.44m，二层层高 2.75m 图 1－1 电气底层平面图图 1－2 电气二层平面图 图 1－3 电气系统图各回路配管配线表回路 容量（W） 配管配线① 820 BV－2×2.5 PC15② 595 BV－2×2.5 PC15③ 320 BV－2×2.5 PC15④ 360 BV－2×2.5 PC15⑤ 480 BV－2×2.5 PC15⑥ 640 BV－2×2.5 PC15⑦ 1000 BV－4×2.5 PC20识图说明1、根据系统图的连接情况到平面图中找相应的配电箱所在的位置。
M0―→一层：M 1 、M 2 二层：M 32、M 0 是总配电箱（ 800×500×200） ，M 1 在 B 轴上①回路给操作间、楼梯照明供电，M 2 在 4 轴上有②③④三个回路给三个餐厅供电， M3 在二层的 1 轴上有⑤⑥⑦三个回路供电其中 M1、M 2、M 3 三个配电箱尺寸均为（500×300×160） 3、各个回路的配管配线情况见上表第二节 配管配线工程量计算照明工程一般包括配管配线工程；灯具安装工程；开关插座安装工程以及其他附件安装工程一、 配管工程量计算配管工程以所配管的材质、敷设方式以及按管的规格划分定额子目一）计算规则及其要领：1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱） 、灯头盒、开关盒所占长度2、计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总千万不要“跳算” ，防止混乱，影响工程量计算的正确性二）计算方法：计算配管的工程量，分两步走，先算水平配管，再算垂直配管1、水平方向敷设的管，以施工平面布置图的管线走向和敷设部位为依据（第一节内容） ，并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算，以下图为例。
图 1－4 水平配管长度计算示意图由图 1－4 可知 AL1 箱（800×500×200）有两个回路即WL1：BV－2×2.5SC15 和 WL2：BV－4×2.5PC20，其中 WL1 回路是沿墙、顶棚暗敷，WL2 沿墙、顶棚明敷至 AL2 箱（500×300×160） 工程量的计算需要分别计算，分别汇总，套用不同的定额1）WL1 回路的配管线为：BV－2×2.5SC15，回路沿 1－C—2 轴沿暗墙敷及房间内沿顶棚暗敷，按相关墙轴线尺寸计算该配管长度那么 WL1 回路水平配管长度 SC15＝2.1＋3＋1.9＋3.9＋2＋3＝15.9m（2）WL2 回路的配管线为：BV－4×2.5PC20，回路沿 1－A 轴沿墙明敷，按相关墙面净空长度尺寸计算线管长度，那么 WL2 回路水平配管长度 PC20＝3.9－2.1－0.12＋3＝4.68m2、垂直方向敷设的管（沿墙、柱引上或引下)，其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关无论配管是明敷或暗敷均按下图计算线管长度图 1－5 垂直配管长度计算示意图1 一拉线开关；2 一插座；3 一开关；4-－配电箱或 Wh 表；5--配电柜由图 1－5 可知，各电气元件的安装高度知道后，垂直长度的计算就解决了，这些数据可参见具体设计的规定，一般按照配电箱底距地 1.5m，板式开关距地 1.3－1.5m，一般插座距地 0.3m，拉线开关距顶 0.2-0.3m，灯具的安装高度按具体情况而定，本图灯具按吸顶灯考虑。
1）WL1 回路的垂直配管长度 SC15＝（3.3－1.5-0.5）配电箱＋（3.3-0.3）插座＋0.3×2 拉线开关＝4.9m（2）WL2 回路的垂直配管长度 PC20＝（3.3-1.5-0.5）AL1＋(3.3－1.5-0.3)AL2＝2.8m合计：暗配 SC15 的管长度为：水平长＋垂直长＝15.9+4.9＝20.8m明配 PC20 的管长度为：水平长＋垂直长＝4.68+2.8＝7.48m2、当埋地配管时(FC)，水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算，见下图所示图 1－6 埋地水平管长度 图 1－7 埋地管穿出地面（1）水平长度的计算：若电源架空引入，穿管 SC50 进入配电箱(AP)后，一条回路 WP1 进入设备，再连开关箱(AK)，另一回路 WP2 连照明箱 (AL)水平方向配管长度为 L1＝1m，L 2＝3m，L 3＝2.5m，L 4＝9m 等水平方向配管长度均算至各电气元件的中心处①引入管的水平长度（墙外考虑 0.2m）SC50＝1＋0.24＋0.2＝1.44m②WP1 的配管线为：BV－4×6 SC32 FC 管长度 SC32＝3＋2.5＝5.5m③WP2 的配管线为：BV－4×4 SC25 FC 管长度 SC25＝9m（2）垂直长度的计算：当管穿出地面时，沿墙引下管长度(h)加上地面埋深才为垂直长度，出地面的配管还应考虑设备基础高和出地面高度，一般考虑150～200mm，即为垂直配管长度。
各电气元件的高度分别为：架空引入高度h1＝3m；开关箱距地 h2＝1.3m；配电箱距地 h3 ＝1.5m；管埋深 h4 ＝0.3m；管埋深 h5 ＝0.5m；基础高 h6 ＝0.1m①引入管的垂直长度 SC50＝h 1＋h 5＝3＋0.5＝3.5m②WP1 的垂直配管长度 SC32＝（h 5 ＋h 6＋0.2）×2＋(h 5＋h 2)（AL）＝（0.5＋0.1＋0.2）×2＋0.5+1.3＝3.4m（伸出基础高按 200mm 考虑）③WP2 的垂直配管长度 SC25＝h 3＋h 4＝1.5＋0.3＝1.8m合计：引入管 SC50＝1.44＋3.5＝1.79mSC32＝5.5＋3.4＝8.9mSC25＝9＋1.8＝10.8m配管的工程量计算按照上述步骤进行，再套用定额第二册第十二章相应子目即可三）配管工程量计算时应注意的问题 配管工程量计算在电气施工图预算中所占比重较大，是预算编制中工程量计算的关键之一，因此除综合基价中的一些规定外还有一些具体问题需进一步明确1．不论明配还是暗配管，其工程量均以管子轴线为理论长度计算水平管长度可按平面图所示标注尺寸或用比例尺量取，垂直管长度可根据层高和安装高度计算。
2．在计算配管工程量时要重点考虑管路两端、中间的连接件：①两端应该预留的要计入工程量（如进、出户管端） ；②中间应该扣除的必须扣除（如配电箱等所占长度） 3．明配管工程量计算时，要考虑管轴线距墙的距离，如在设计无要求时，一般可以墙皮作为量取计算的基准；设备、用电器具作为管路的连接终端时，可依其中心作为量取计算的基准4．暗配管工程量计算时，可依墙体轴线作为量取计算的基准：如设备和用电器具作为管路的连接终端时，可依其中心线与墙体轴线的垂直交点作为量取计算的基准5．在钢索上配管时，另外计算钢索架设和钢索拉紧装置制作与安装两项6．当动力配管发生刨砼地面沟时，以“m”计量，按沟宽分档，套相应定额7．在吊顶内配管敷设时，用相应管材明配线管定额8．电线管、钢管明配、暗配均已包括刷防锈漆，若图纸设计要求作特殊防腐处理时，按《刷油、防腐蚀．绝热工程》定额规定计算，并用相应定额9、 配管工程包括接地跨接，不包括支架制作、安装，支架制作安装另立项计算上述基准点的问题，在实际工作中形式较多，但要掌握一条原则，就是尽可能符合实际基准点一旦确定后，对于一项工程要严格遵守，不得随意改动这样才能达到整体平衡，使整个电气工程配管工程量计算的误差降到最低。
二、 管内穿线工程量计算 （一）计算规则1、管内穿线按“单线延长米”计量导线截面超过 6mm2以上的照明线路，按动力穿线定额计算二）管内穿线长度可按下式计算：管内穿线长度＝(配管长度+导线预留长度)×同截面导线根数连接设备导线预留长度表 表一序号项 目 预 留 长 度 说 明1 各 种 配 电 箱 、 开 关 箱 ． 柜。
