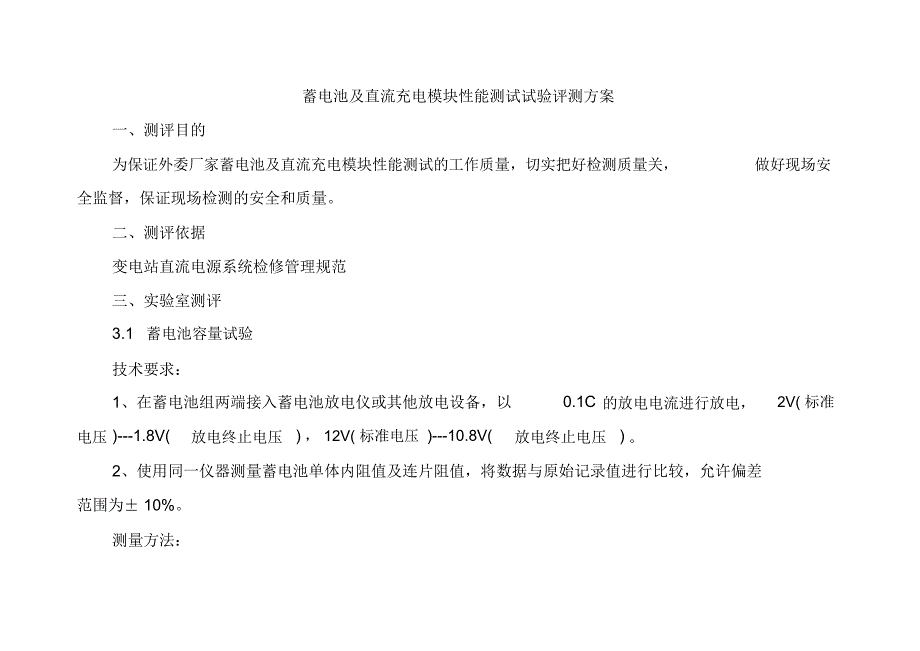

蓄电池及直流充电模块性能测试试验评测方案一、测评目的为保证外委厂家蓄电池及直流充电模块性能测试的工作质量，切实把好检测质量关， 做好现场安全监督，保证现场检测的安全和质量二、测评依据变电站直流电源系统检修管理规范三、实验室测评3.1 蓄电池容量试验技术要求：1、在蓄电池组两端接入蓄电池放电仪或其他放电设备，以0.1C的放电电流进行放电，2V( 标准电压)---1.8V(放电终止电压)， 12V( 标准电压)---10.8V(放电终止电压)2、使用同一仪器测量蓄电池单体内阻值及连片阻值，将数据与原始记录值进行比较，允许偏差范围为± 10%测量方法：1、蓄电池充放电试验：在蓄电池放电期间，监测蓄电池组总电压值、单体电池电压值、放电电流值，并做好记录在蓄电池组两端接入蓄电池放电仪或其他放电设备，以0.1C的放电电流进行放电，2V(标准电压)---1.8V(放电终止电压)，12V( 标准电压)---10.8V(放电终止电压)2、蓄电池内阻测试：使用同一仪器测量蓄电池单体内阻值及连片阻值，将数据与原始记录值进行比较，允许偏差范围为± 10%，若内阻较高，应逐项检查。
对劣化电池的处理：1、对单只落后电池可用完成充放电试验的备用电池更换， 2V 电池可根据母线电压测量值拆除，并调整充电装置参数设置2、充电过程阀控蓄电池的温度不应超过 35℃；若温度超过规定时应减小充电电流，并采取其他措施，当蓄电池端电压下降到1.8*N时，停止放电，间隔1-2小时后，用I10电流进行恒流限压充电- 恒压充电- 浮充电，反复2-3次，经过3 次全容量充放电，容量仍达不到额定容量的80%，应安排更换整组电池；当异常或故障蓄电池数量达到整组蓄电池的 15%及以上时，应更换整组蓄电池3.2 直流电源柜试验技术要求：1、充电模块稳压精度不大于± 0.5%，稳流精度应不大于± 1%，均流不平衡度δ i 小于 5%，纹波系数应小于± 0.5%2、充电机交流输入电压 380± 10%，交流输入两路电源，当其中一路电源失电时，自动切换至另一路电源供电3、绝缘监测装置精度： 将直流系统正极通过 20kΩ接地， 绝缘监测装置显示值与标准万用表实测值误差不超过± 5%，将直流系统负极通过 20kΩ接地，绝缘监测装置显示值与标准万用表实测值误差不超过± 5%，支路直流正极或负极接地时，绝缘监测装置应能正确显示支路接地情况。
4、监控模块显示值与标准万用表实测值偏差应小于 0.5%具备调节及控制功能、保护、报警功能，整定值符合 QG/YW-SC-08-2009 《变电站直流电源系统运行管理规范》测量方法：检查检查内容 检查方法项目充电 稳压精度测空载、半载情况下分别测试模块 量检验 稳流精度测量充电模块交流输入电压范围模块均流不平衡度试验纹波系数测试充电机交流输入检查记录点为 10 分、 30 分1. 交流输入过压保护测试2. 交流出入欠压保护测试均流不平衡度Im —模块输出电流波动最大值Iz — 模块输出电流平均值Ie — 充电机额定输出电流值应小于± 0.5%（负载） Xpp ＝（ Upp /UDC）× 100%交流 1 路与交流 2 路电源输入电压测试交流输入两路电源，当其中一路电源失电时，自动切换至另一路电源供电正极接地：将直流系统正极通过20kΩ接地，绝缘监测装置显示值与标准万用表绝缘绝缘监测装实测值误差不超过± 5%监测置精度检查负极接地：将直流系统负极通过20kΩ接地，绝缘监测装置显示值与标准万用表装置实测值误差不超过± 5%检验支路接地选支路直流正极或负极接地时，绝缘监测装置应能正确显示支路接地情况。
线检查包括合闸母线电压、控制母线电压、充电机输出电流、蓄电池充电电流、单只蓄精度检查电池最大值、单只蓄电池最小值、交流输入电压监控模块显示值与标准万用表监控实测值偏差应小于 0.5%定时均充试验： 输入均充组号及定时时间， 按确认键， 系统以定时方式启动均充，模块当定时均充结束后，自动转为浮充运行检查调节及控制微机监控器充电程序试验：以整定的充电电流进行恒流充电，当电压逐渐升至均功能试验充电压时，自动转为恒压充电，随着充电电流逐渐减少，当其减少到充电电流倒计时整定值的十分之一（即0.01C10A ）时，自动转为浮充电压运行保护、报警功能检查微机监控器长期运行程序试验： 当直流电源柜长期浮充运行时间达到长期运行时间整定值时，应自动运行均充电程序微机监控器交流电源中断程序试验：微机监控器应能正常工作，监视直流电源柜的工作状态，应能发出相应报警信号，当交流电源恢复后，微机监控器应控制充电机自动进入充电程序交流失电 / 缺相：关掉交流输入开关，监控器、后台显示“交流故障”控制母线电压过 / 欠压：调整控母过压定值等于或小于实际母线电压，监控器、后台显示“控母过压”调整控母欠压定值等于或大于实际母线电压，监控器、后台显示“控母欠压”。
蓄电池过压 / 欠压：调整蓄电池过压定值等于或小于实际蓄电池电压，监控器、后台显示“蓄电池过压”调整蓄电池欠压定值等于或大于实际蓄电池电压，监控器、后台显示“蓄电池欠压”充电机故障：将任一充电模块关机，监控器、后台显示“充电机故障”熔丝故障：用一绝缘工具（如螺丝刀）按下熔断信号器的触动按钮，监控器、后台显示“熔丝故障”绝缘故障： 将直流馈线输出通过 20kΩ电阻与地接触一下， 监控器、后台显示 “绝缘故障”整定值符合 QG/YW-SC-08-2009 《变电站直流电源系统运行管理规范》整定值整定值检查符合附录 E 直流电源系统微机监控器基本定值设置说明。
