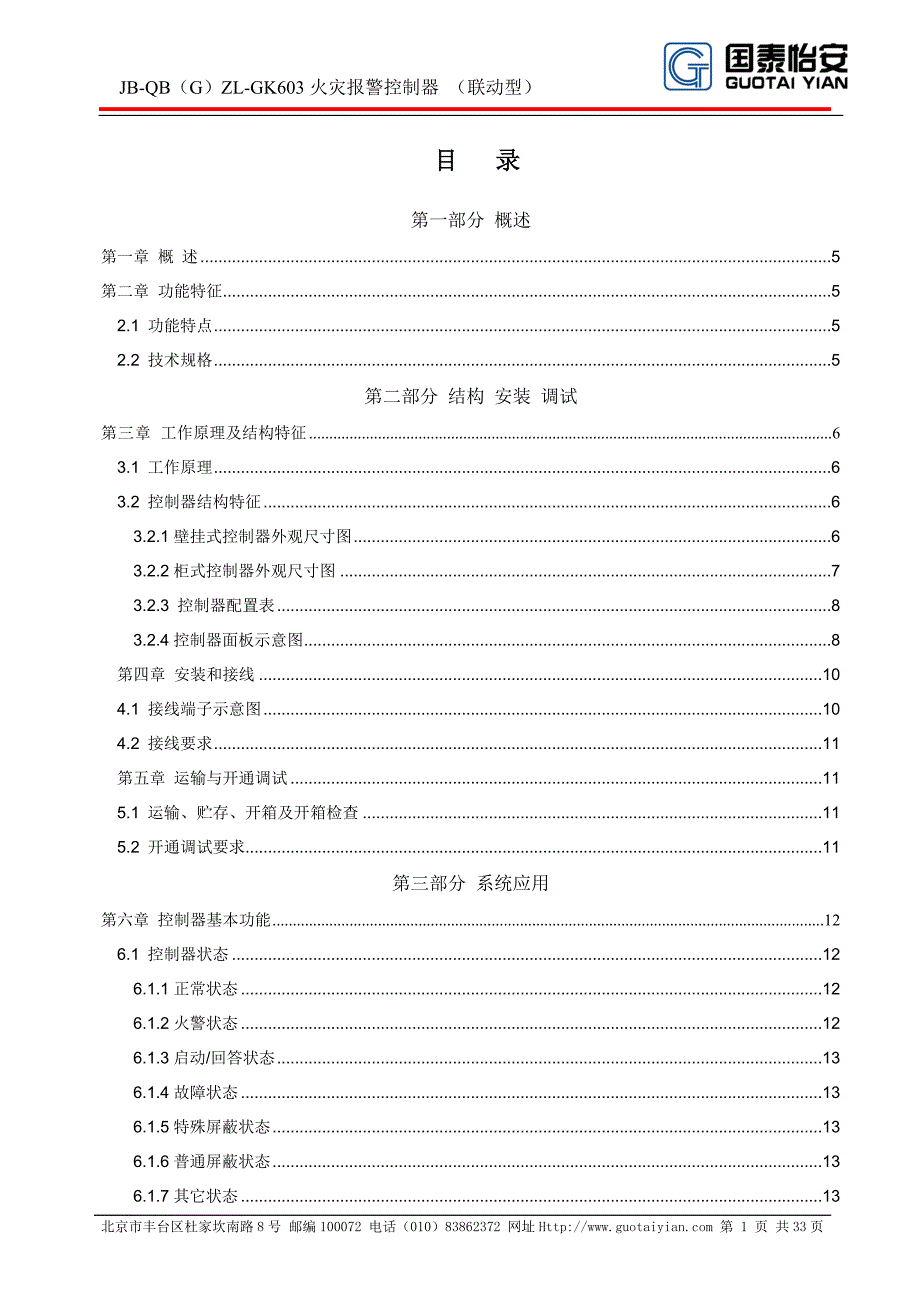

JB-QB（G）ZL-GK6414614603火灾报警控制器 （联动型） 目 录第一部分 概述第一章 概 述 5第二章 功能特征 52.1 功能特点 52.2 技术规格 5第二部分 结构 安装 调试第三章 工作原理及结构特征 63.1 工作原理 63.2 控制器结构特征 63.2.1壁挂式控制器外观尺寸图 63.2.2柜式控制器外观尺寸图 73.2.3 控制器配置表 83.2.4控制器面板示意图 8第四章 安装和接线 104.1 接线端子示意图 104.2 接线要求 11第五章 运输与开通调试 115.1 运输、贮存、开箱及开箱检查 115.2 开通调试要求 11第三部分 系统应用第六章 控制器基本功能 126.1 控制器状态 126.1.1正常状态 126.1.2火警状态 126.1.3启动/回答状态 136.1.4故障状态 136.1.5特殊屏蔽状态 136.1.6普通屏蔽状态 136.1.7其它状态 136.2 系统功能 146.3 面板按键说明 15第七章 操作指南 157.1系统主菜单 157.1.1系统设置 161）修改时间 162）修改密码 163）打印机设置 164）恢复出厂值设置 175）控制器参数设置 177.1.2测 试 171）本机自检 182）手动启动 183）现场电源控制 184）器件点灯 187.1.3通讯设置 191）主网设置 192）从网485口设置 193）多线联动设置 204）声光设置 205）从网按组编辑 206）从网屏蔽开放 217.1.4回路编辑 211）回路设置 212）按组编辑 213）单点编辑 224）自动登录 225）屏蔽开放 227.1.5 联动编程 231）自动控制 232）自动复合控制 243）设备操作盘设置 244）宏逻辑控制 255）输出组编辑 267.1.6 信息查询 261）系统信息查询 262）事件记录查询 263）器件丢失查询 264）器件屏蔽查询 275）特殊屏蔽查询 276）从网屏蔽查询 287）多线联动盘屏蔽查询 28第四部分 管理与维护第八章 维护和故障排除 298.1 管理与维护 298.2 故障和排除方法 298.3 服务指南 29附录1：各项操作所需的密码级别 31附录2：现场设备接线图 32附录3：控制器器件类型表 33附录4：器件类型对照表 33第一部分 概述第一章 概 述壁挂式JB-QBZL-GK6414614603和柜式JB-QGZL-GK6414614603火灾报警控制器 （联动型）是为适应于消防工程设计融合的需要、融合GB 4717-2005《火灾报警控制器》和GB 16806-1997《消防联动控制设备通用技术条件》的要求，开发的新一代火灾报警控制器。
本控制器内部采用壁挂式结构、模块化设计，具有体积小、功能强、可靠性高、配置灵活等特点系统采用192×64点阵液晶显示全汉字操作和提示界面，打印机可打印所有报警、故障、开关机、电源状态及各类操作信息，具有全面的现场编程能力GK603火灾报警控制器可与我公司生产的模块类、探测器类和讯响器设备连接， GK603火灾报警控制器可编程性强，具有良好的人机界面，丰富的操作提示，采用了薄膜面板工艺，使得外型美观、结构紧凑本说明书只适用于壁挂式JB-QBZL-GK603和柜式JB-QGZL-GK603型火灾报警控制器的安装、操作、编程与维护 第二章 功能特征2.1 功能特点l 本控制器设计符合GB 4717-2005《火灾报警控制器》和GB 16806-1997《消防联动控制设备通用技术条件》，能对外界非火灾因素诸如温度、湿度、灰尘积累引起的灵敏度漂移进行自动补偿，对外界诸如电干扰等快变化信号进行处理；l 系统采用192×64点阵液晶显示—— 清晰、直观，便于操作；l 三级编程密码保护，密码级别向下兼容，适合不同管理级别人员的操作；l 接地故障检测，可对因系统接地引起的故障进行警示；l 1023条单独的火警事件记录和1023条其他事件记录，准确充分记录系统状态事件，方便随时查询；l 可用按键编程或通过RS-232PC机接口用计算机离线编程（选配）；l 微型热敏打印机实现事件实时打印功能（选配）；l 丰富的矩阵控制功能，使编程的效率更高、更灵活；l 具有实时操作提示，并能显示地理位置信息，方便操作和管理；l 最多可带2个总线回路，共510个编址点；带1路声光输出控制。
l 回路器件自动登录功能，使回路器件上线智能快捷；l 回路模块特殊功能定义(消防泵、防火阀、空调机等)，类型齐全；2.2 技术规格环境温度0～40℃相对湿度£ 95% (40℃)直流备电DC24V 7Ah交流主电AC220V 50±1%Hz输出电流/电压2A/24V静态功耗20W最大工作电流1.5A（AC 220V）第二部分 结构 安装 调试第三章 工作原理及结构特征3.1 工作原理l 控制器采用PHILIPS ARM7微处理器为控制核心l 配有EEPROM存储器、实时时钟、液晶显示等器件l 通过数据采集、分析、处理过程，实现对总线器件监视和控制l 可实现自动火警探测，启动灭火设备，并可通过键盘实现人工操作和控制3.2 控制器结构特征本控制器分为壁挂式和柜式结构，面板采用了薄膜软面板，实用美观；内部为模块化结构，整齐紧凑，便于拆装3.2.1壁挂式控制器外观尺寸图（单位mm） 图3.1 壁挂式控制器正视图 图3.2 壁挂式控制器侧视图3.2.2柜式控制器外观尺寸图（单位mm） 图 3.3 柜式控制器正视图 图3.4 柜式控制器侧视图图3.5立柜正视图 图3.6立柜侧视图3.2.3 控制器配置表 控制器配置如表1：型 号名 称数量GK6031主机显示板1块GK6032接口板1块GK6033指示灯板1块GK6036核心板1块GK6038小回路卡2块——蓄电池12V4Ah2块GP611A电源模块1块GP602微型汉字打印机1块（选配）GP6022-DY微型汉字打印机电源板1块（选配）GK6024CAN总线接口板1块（选配）3.2.4控制器面板示意图状态指示灯液晶显示屏打印机出纸口多线联动控制盘上下左右按键自动控制锁数字按键手动控制锁图3.7 GK603控制器面板示意图控制器面板上指示灯和按键功能表：名称数量颜色功能描述火警灯1个红色当有火警事件时指示灯亮；启动灯1个红色当有启动事件时指示灯亮；故障灯1个黄色当有故障事件产生时指示灯亮；消音灯1个绿色当有报警音或故障音产生并被消音后指示灯亮；屏蔽灯1个黄色当有器件被屏蔽时指示灯亮；自动灯1个绿色当控制器处于自动允许时指示灯亮；回答灯1个绿色当有回答时指示灯亮；监管报警灯1个红色当控制器连接的防盗设备报警时指示灯亮；备电运行灯1个绿色当控制器使用备电供电时指示灯亮；主电运行灯1个绿色当控制器使用主电供电时指示灯亮；系统故障灯1个黄色当控制器系统软件运行不正常时指示灯亮；确认键1个――确认当前设置，并保存；退出键1个――退出当前界面，返回上级画面；选择键1个――选择选项；切换键1个――状态画面切换；功能键1个――进入系统主菜单；自动键1个――按下自动键进入自动非自动画面，设置控制器自动状态消音键1个――用于控制器有音响产生时按下消音键消音；复位键1个――按下复位键控制器重新运行；上下左右按键 4个――上下翻页或上下左右移动光标；数字键（0-9）10个――输入数字或用数字键选择；多线联动控制请求指示灯1个绿色有联动请求时指示灯亮启动指示灯1个红色联动设备启动时指示灯亮；回答指示灯1个绿色联动设备回答时指示灯亮；屏蔽指示灯1个黄色有联动设备被屏蔽时指示灯亮；故障指示灯1个黄色有联动设备故障时指示灯亮；自动控制锁1个――用于设置自动控制允许或禁止手动控制锁1个――用于设置手动控制允许或禁止液晶显示屏1块――用于显示；热敏打印机出纸口1个――打印机出纸。
第四章 安装和接线 4.1 接线端子示意图 接电源模块DDK10P排线J1 接电源模块24VJ3J16接显示板DDK40P排线J9B A B ARS-485J13J5－ +回路1J4－ +回路2J2GND 24VJ15声光输出J6COM NC NO故障输出J7回答 地 启动1J8回答 地 启动2回答 地 启动3J10回答 地 启动4J11回答 地 启动5J12回答 地 启动61-6号回答连线、地线、启动连线控制器24V电源输出端口图4.1接口。
