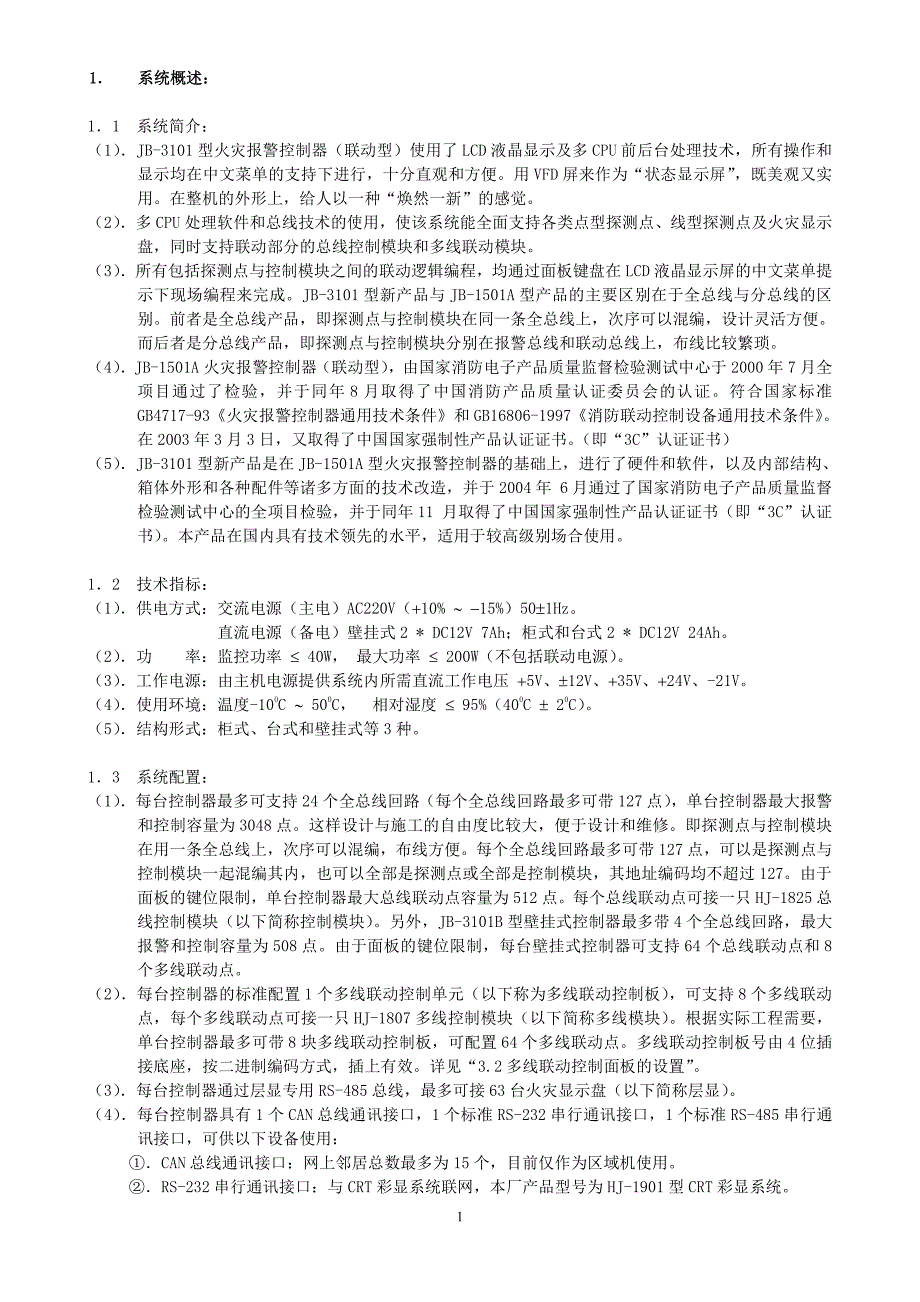

11 1．．系统概述：系统概述：1．1系统简介： （1） ．JB-3101 型火灾报警控制器（联动型）使用了 LCD 液晶显示及多 CPU 前后台处理技术，所有操作和 显示均在中文菜单的支持下进行，十分直观和方便用 VFD 屏来作为“状态显示屏” ，既美观又实 用在整机的外形上，给人以一种“焕然一新”的感觉 （2） ．多 CPU 处理软件和总线技术的使用，使该系统能全面支持各类点型探测点、线型探测点及火灾显示 盘，同时支持联动部分的总线控制模块和多线联动模块 （3） ．所有包括探测点与控制模块之间的联动逻辑编程，均通过面板键盘在 LCD 液晶显示屏的中文菜单提 示下现场编程来完成JB-3101 型新产品与 JB-1501A 型产品的主要区别在于全总线与分总线的区 别前者是全总线产品，即探测点与控制模块在同一条全总线上，次序可以混编，设计灵活方便 而后者是分总线产品，即探测点与控制模块分别在报警总线和联动总线上，布线比较繁琐 （4） ．JB-1501A 火灾报警控制器（联动型） ，由国家消防电子产品质量监督检验测试中心于 2000 年 7 月全 项目通过了检验，并于同年 8 月取得了中国消防产品质量认证委员会的认证。
符合国家标准 GB4717-93《火灾报警控制器通用技术条件》和 GB16806-1997《消防联动控制设备通用技术条件》 在 2003 年 3 月 3 日，又取得了中国国家强制性产品认证证书 （即“3C”认证证书） （5） ．JB-3101 型新产品是在 JB-1501A 型火灾报警控制器的基础上，进行了硬件和软件，以及内部结构、 箱体外形和各种配件等诸多方面的技术改造，并于 2004 年 6 月通过了国家消防电子产品质量监督 检验测试中心的全项目检验，并于同年 11 月取得了中国国家强制性产品认证证书（即“3C”认证 书） 本产品在国内具有技术领先的水平，适用于较高级别场合使用1．2技术指标： （1） ．供电方式：交流电源（主电）AC220V（10% 15%）501Hz 直流电源（备电）壁挂式 2 * DC12V 7Ah；柜式和台式 2 * DC12V 24Ah （2） ．功率：监控功率 40W， 最大功率 200W（不包括联动电源） （3） ．工作电源：由主机电源提供系统内所需直流工作电压 5V、12V、35V、24V、-21V （4） ．使用环境：温度-100C 500C，相对湿度 95%（400C 20C） 。
5） ．结构形式：柜式、台式和壁挂式等 3 种1．3系统配置： （1） ．每台控制器最多可支持 24 个全总线回路（每个全总线回路最多可带 127 点） ，单台控制器最大报警 和控制容量为 3048 点这样设计与施工的自由度比较大，便于设计和维修即探测点与控制模块 在用一条全总线上，次序可以混编，布线方便每个全总线回路最多可带 127 点，可以是探测点与 控制模块一起混编其内，也可以全部是探测点或全部是控制模块，其地址编码均不超过 127由于 面板的键位限制，单台控制器最大总线联动点容量为 512 点每个总线联动点可接一只 HJ-1825 总 线控制模块（以下简称控制模块） 另外，JB-3101B 型壁挂式控制器最多带 4 个全总线回路，最大 报警和控制容量为 508 点由于面板的键位限制，每台壁挂式控制器可支持 64 个总线联动点和 8 个多线联动点 （2） ．每台控制器的标准配置 1 个多线联动控制单元（以下称为多线联动控制板） ，可支持 8 个多线联动 点，每个多线联动点可接一只 HJ-1807 多线控制模块（以下简称多线模块） 根据实际工程需要， 单台控制器最多可带 8 块多线联动控制板，可配置 64 个多线联动点。
多线联动控制板号由 4 位插 接底座，按二进制编码方式，插上有效详见“3.2 多线联动控制面板的设置” （3） ．每台控制器通过层显专用 RS-485 总线，最多可接 63 台火灾显示盘（以下简称层显） （4） ．每台控制器具有 1 个 CAN 总线通讯接口，1 个标准 RS-232 串行通讯接口，1 个标准 RS-485 串行通 讯接口，可供以下设备使用： ①．CAN 总线通讯接口：网上邻居总数最多为 15 个，目前仅作为区域机使用 ②．RS-232 串行通讯接口：与 CRT 彩显系统联网，本厂产品型号为 HJ-1901 型 CRT 彩显系统2③．RS-485 串行通讯接口：与气体灭火系统联网，本厂产品型号为 ZY-4A 型气体灭火控制盘 1．4基本功能： （1） ．系统能为火灾报警控制器主机供电，同时对连接的其它部件如探测器、输入模块、手动报警按钮、 火灾显示盘、控制模块和多线模块等供电 （2） ．系统供电电源具有不间断供电功能：当主电断电时，能自动切换到备电当主电恢复时，又能自动 切换到主电上来主、备电的工作状态在面板上都有显示 （3） ．按新国标规定，报警信号分为两大部分： “火灾报警”和“监管报警” 。
除了探测器报警信号和手动 按钮报警信号称为“火警”信号以外，其它探测点的报警信号统统归纳为“监管报警”信号 火灾报警的类型有以下 16 种：1-离子感烟，2-光电感烟，3-差温感温，4-定温感温，5-差定温， 6-手动按钮，7-红外光束，8-光纤感温，9-紫外火焰，10-红外火焰，11-图像型，12-吸气型，13- 一氧化碳，14-缆式感温，15-激光光束，16-可燃气体 监管报警的类型有以下 12 种：1-消火栓按钮，2-水流指示器，3-压力开关，4-信号阀，5-报警 阀，6-增压泵，7-湿式阀，8-防火阀，9-排烟阀，10-气压罐，11-稳压阀，12-启泵按钮 控制器能直接或间接地接受来自火灾探测器和其它火灾触发器的火灾报警信号当控制器处于 “火灾报警”或“监管报警”状态时，具有如下功能： ①．具有声光报警显示功能在 VFD 状态显示屏上，分别用“火警”或“监管”总灯来显示 ②．显示并记忆“火灾报警”信号发生的时间，并能及时地自动打印出“火灾报警”数据 （在火警 发生时，控制器必须设置在“火警自动打印”状态才行 ） ③．能显示“监管报警”信号发生的时间，也能设置自动打印出“监管报警”数据。
不但像“火灾 报警”信号那样有记忆功能，而且“监管报警”信号像“火灾报警”信号一样，可以参与联动逻 辑编程 “火灾报警”信号、 “监管报警”信号、联动模块接收到的反馈信号均可当作联动逻辑编 程的探测点，联动模块（包括控制模块和多线模块）可作为联动逻辑编程的联动点来进行逻辑编 程 “火灾报警”信号与“监管报警”信号的不同在于前者任一火灾报警能使总报继电器动作， 而后者则不能前者在火灾报警时亮“火警”总灯，而后者在监管报警时亮“监管”总灯 ④．控制器能自动保存火警发生的地址和时间的火警的历史数据记录（记录总数为 240） 、监管报警 的历史数据记录（记录总数为 240） 、反馈的历史数据记录（记录总数为 240） 、模块启动的历史 数据记录（记录总数为 240） 、开关机和复位时间的历史数据记录（记录总数为 240） 、气体释放 时间的历史数据记录（记录总数为 64）等六种历史数据记录这些数据并不会因为断电而丢失， 起到了“黑匣子”的作用 ⑤．可通过火灾显示盘，把发生火警部位信息传送到有关的管理部门 ⑥．根据“火灾报警”信号或“监管报警”信号，可以通过预先编入的联动控制逻辑程序，通过联 动模块对被控消防设备实施总线联动控制或多线联动控制，并接收被控设备动作状态的反馈信 号。
这反馈信号又可作为联动逻辑编程的探测点，来二次联动控制其它联动模块的工作状态由 此推论下去，可以进行多次联动操作，其次数不限 （4） ．控制器具有系统自检功能： （包括面板自检和打印机自检）对面板上所有的功能指示灯（多线联动 部分配置的多线联动点可自检；没有配置的多线联动点不可自检） 、LCD 液晶显示屏、音响系统以及 打印机进行自检若带有 ZY-4A 气体灭火控制盘的控制器也能对灭火盘进行声光提示检查 （5） ．能自动检测并显示以下几种故障信息： ①．控制器与探测器、输入模块、手动报警按钮、火灾显示盘、联动模块间的断线故障 ②．能检测到总线短路故障和外控 24V 短路或无输出故障，并在面板上都有显示 ③．各种终端设备的错误设置 （例如，灭火柜等设备的通讯故障等 ） ④．主、备电出现欠压故障 ⑤．能查看到网上邻居的火警信息、联动信息和各种故障信息 （6） ．具有“屏蔽”功能：对所有连接的探测器、输入模块、手动报警按钮、火灾显示盘、联动模块的地 址均可进行屏蔽，并在 VFD 屏上有“屏蔽”灯来指示探测器、各种输入模块、控制模块的回路号 为 124；多线模块的回路号为 25；显示盘的回路号为 26。
一旦该报警点或联动点被屏蔽后，就不 再有报警或联动之功能在这里讲的“屏蔽”与以前讲的“隔离”是一个意思3（7） ．采用 LCD 液晶显示屏，有 60 多种中文显示菜单，供用户查看或修改系统的部分内容中文输入采 用全拼输入法和区位码输入法两种，操作简单，显示直观为了明显区别查看和编程的两种功能， 本系统设置了两种密码： ①．用户密码：1234先按编程键，输入用户密码后再按确认键，即可进入用户菜单 ②．编程密码：4321先按编程键，输入编程密码后再按确认键，即可进入编程菜单 （8） ．LCD 液晶显示屏对比度的调整方法：当屏幕显示太亮或太暗时，可调节主 CPU 板背面的电位器，使 液晶显示屏的对比度正常，文字清晰 （9） ．按键操作开关处于“开”状态时，才能进行查看和编程操作，以及所有联动模块的键操作按键操 作开关处于“关”状态时，除“消音”键外的其它键全部锁定2 2．．面板介绍：面板介绍：2．1JB-3101 型控制器主面板、消防广播、消防各部位名称介绍： 参见第 5 页（图 1） 2．2JB-3101 型控制器主面板各部位功能介绍： （1） ．火警总灯：控制器中任意一只火灾探测器报警或手动按钮报警时，此灯亮。
（2） ．监管总灯：控制器中除上述以外的探测点报警时，此灯亮 （3） ．故障总灯：控制器中任意一个探测点或联动点有故障或有其它系统故障时，此灯亮 （4） ．启动总灯：控制器中任意一个联动模块被启动后，此灯亮 （5） ．反馈总灯：控制器中任意一个联动模块接收到被控设备的反馈信号后，此灯亮 （6） ．延时输出指示灯：控制器中发生联动控制的延时输出现象时，此灯亮 （7） ．主电工作指示灯：控制器处于交流 220V（主电）供电时，此灯亮 （8） ．主电故障指示灯：控制器处于交流 220V（主电）断电时，此灯亮 （9） ．备电工作指示灯：控制器处于直流 24V（备电）供电时，此灯亮 （10） ．备电故障指示灯：控制器处于直流 24V（备电）断电或发生其它备电故障时，此灯亮 （11） ．消音指示灯：控制器进行消音操作时，此灯亮同时，消除故障音、火警音和监管音等 （12） ．屏蔽指示灯：控制器内有屏蔽点时（包括火灾报警探测点、监管报警探测点、火灾显示盘、控制 模块或多线模块等屏蔽点） ，此灯亮 （13） ．自检指示灯：控制器在进行系统自检操作时，此灯亮 （14） ．异常指示灯：控制器中发生异常现象时（包括探测点或总线联动点有重码现象） ，此灯亮。
（15） ．启动状态指示灯：此灯亮，在启动状态下总线操作键按下时，对应的控制模块由停止到启动状态 （16） ．停止状态指示灯：此灯亮，在停止状态下总线操作键按下时，对应的控制模块由启动到停止状态 （17） ．自动状态指示灯：此灯亮，在自动状态下所有的联动模块均按逻辑编程方式被自动启动 （18） ．手动状态指示灯：此灯亮，在手动状态下所有的联动模块（但全自动方式的联动模块除外）均按 手动方式启动，而符合逻辑的自动启动此时无效 （19） ． （空号）。
