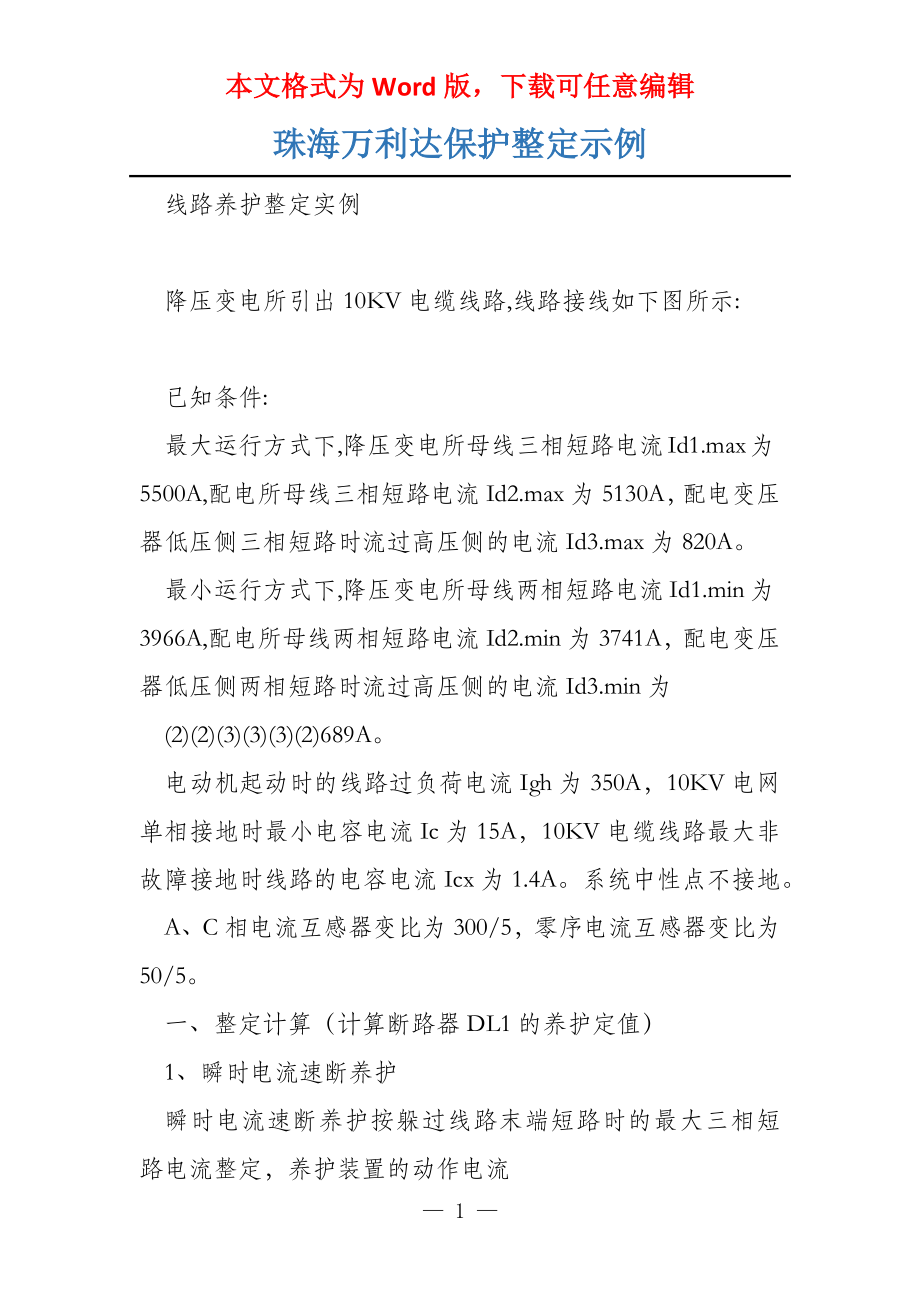

本文格式为Word版，下载可任意编辑珠海万利达保护整定示例 线路养护整定实例 降压变电所引出10KV电缆线路,线路接线如下图所示: 已知条件: 最大运行方式下,降压变电所母线三相短路电流Id1.max为5500A,配电所母线三相短路电流Id2.max为5130A，配电变压器低压侧三相短路时流过高压侧的电流Id3.max为820A 最小运行方式下,降压变电所母线两相短路电流Id1.min为3966A,配电所母线两相短路电流Id2.min为3741A，配电变压器低压侧两相短路时流过高压侧的电流Id3.min为 (2)(2)(3)(3)(3)(2)689A 电动机起动时的线路过负荷电流Igh为350A，10KV电网单相接地时最小电容电流Ic为15A，10KV电缆线路最大非故障接地时线路的电容电流Icx为1.4A系统中性点不接地 A、C相电流互感器变比为300/5，零序电流互感器变比为50/5 一、整定计算（计算断路器DL1的养护定值） 1、瞬时电流速断养护 瞬时电流速断养护按躲过线路末端短路时的最大三相短路电流整定，养护装置的动作电流 Idz.j?KkKjx(3)Id51302.max?1.3?1??111A，取110A nl60- 1 - 养护装置一次动作电流 Idz?Idz.jnl60?110??6600A Kjx1灵敏系数按最小运行方式下线路始端两相短路电流来校验： Klm(2)Id3966?1.min??0.601?2 Idz6600由此可见瞬时电流速断养护不能得志灵敏系数要求，故装设限时电流速断养护。
2、限时电流速断养护 限时电流速断养护按躲过相邻元件末端短路时的最大三相短路时的电流整定，那么养护装置动作电流 Idz.j(3)Id820?KkKjx3.max?1.3?1??17.8A，取20A nl60养护装置一次动作电流 Idz?Idz.jnl60?20??1200A Kjx1灵敏系数按最小运行方式下线路始端两相短路电流来校验： Klm(2)Id3966?1.min??3.3?2 Idz1200限时电流速断养护动作时间取0.5秒按DL2断路器速断限时0秒考虑，否那么延时应为：t1=t2+Δt） 3、过电流养护 过电流养护按躲过线路的过负荷电流来整定，那么养护动作电流 Idz.j?KkKjxIghKhnl?1.2?1?350?7.8A，取8A 0.9?60式中：Kn为返回系数，微机养护的过量元件返回系数可由软件设定，一般设定为0.9 过电流养护一次动作电流 Idz?Idz.jnl60?8??480A Kjx1养护的灵敏系数按最小运行方式下线路末端两相短路电流来校验 路末端发生短路时,灵敏系数为 - 2 - Klm(2)Id3741?2.min??7.8?2 Idz480在配电变压器低压侧发生短路时,灵敏系数为 (2)Id689Klm?3.min??1.44?1.2 Idz480养护动作延时应考虑与下级养护的时限合作，t1=t2+Δt，Δt取0.5秒。
4、单相接地养护 单相接地养护按躲过被养护线路最大非故障接地的线路电容电流整定并按最小灵敏系数1.25校验 按躲过被养护线路电容电流的条件计算养护动作电流(一次侧): Idz?KkIcx (Kk：稳当系数，瞬动取4-5，延时取1.5-2) 此处按延时1秒考虑，Kk取2，那么Idz?2?1.4?2.8A 校验灵敏度系数：Klm=15/2.8=5.36>1.25 留神：由于在好多处境下零序CT变比不明确，可以实测整定：从零序CT一次侧通入2.8A电流，测零序CT二次侧电流是多少，此电流即为微机养护零序定值 5、重合闸延时 对架空线路还应考虑重合闸功能的使用，应整定的值只有一个重合闸延时用户根据惯例计算即可本公司养护无特殊要求 6、低周减载 低周减载需整定的值有： 低周减载动作的频率整定值：整定范围（45-49.5）Hz，级差0.01 Hz 低周减载动作的延时整定值：整定范围（0-10）S，级差0.01 S 滑差闭锁定值：整定范围（2-5）Hz /S出厂前设定为3 Hz /S 低周减载欠压闭锁值：整定范围（10-90）V， 级差0.01V 低周减载欠流闭锁值：整定范围（0.2-5）A， 级差0.01A 以上定值是用户根据系统参数计算或由上级调度下达的，本公司不再举例。
7、快速母线养护 系统中养护设备均采用本公司微机养护的处境下，可以通过二次接线实现快速母线养护，可代替传统的“微机母差养护”这种构成母线养护的方式不需增加CT、PT等一次设备，也不需定值计算 - 3 - 上面讲的“系统”可以是大系统，也可以是小系统，小到一个小变电所，只要变电所进线和出线回路均采用了本公司微机养护即可 二、对应微机养护装置型号 MLPR-12C、MLPR-10H2、MLPR-10H3养护装置细致说明参见《产品汇编之二》养护定值计算完毕后，参照相应型号的《使用说明书》将定值输入养护装置即可 - 4 - 10KV变压器养护整定实例 10 / 0.4KV车间配电变压器的养护 已知条件： 变压器为SJL1型，容量为630KVA，高压侧额定电流为36.4A，最大过负荷系数为3，正常过负荷系数为1.2 最大运行方式下变压器低压侧三相短路时，流过高压侧的短路电流Id2.max为712A 最小运行方式下变压器高压侧两相短路电流Id1.min为2381A，低压侧两相短路时流过高压侧的短路电流Id2.min为571A。
最小运行方式下变压器低压侧母线单相接地短路电流Id22.min为5540A 变压器高压侧A、C相电流互感器变比为100/5，低压侧零序电流互感器变比为300/5 (1)(2)(2)(3)一、整定计算 1、高压侧电流速断养护 电流速断养护按躲过系统最大运行方式下变压器低压侧三相短路时，流过高压侧的短路电流来整定，养护动作电流 Idz.j(3)Id712?KkKjx2.max?1.5?1??53.4A，取55A nl20养护一次动作电流 Idz?Idz.jnl20?55??1100A Kjx1电流速断养护的灵敏系数按系统最小运行方式下，养护装置安装处两相短路电流校验 Klm(2)Id2381?1.min??2.16?2 Idz1100电流速断养护动作时限取0秒 2、高压侧过电流养护 若考虑定时限，过电流养护按躲过可能展现的最大过负荷电流来整定，养护动动作电流 - 5 - — 6 —。
