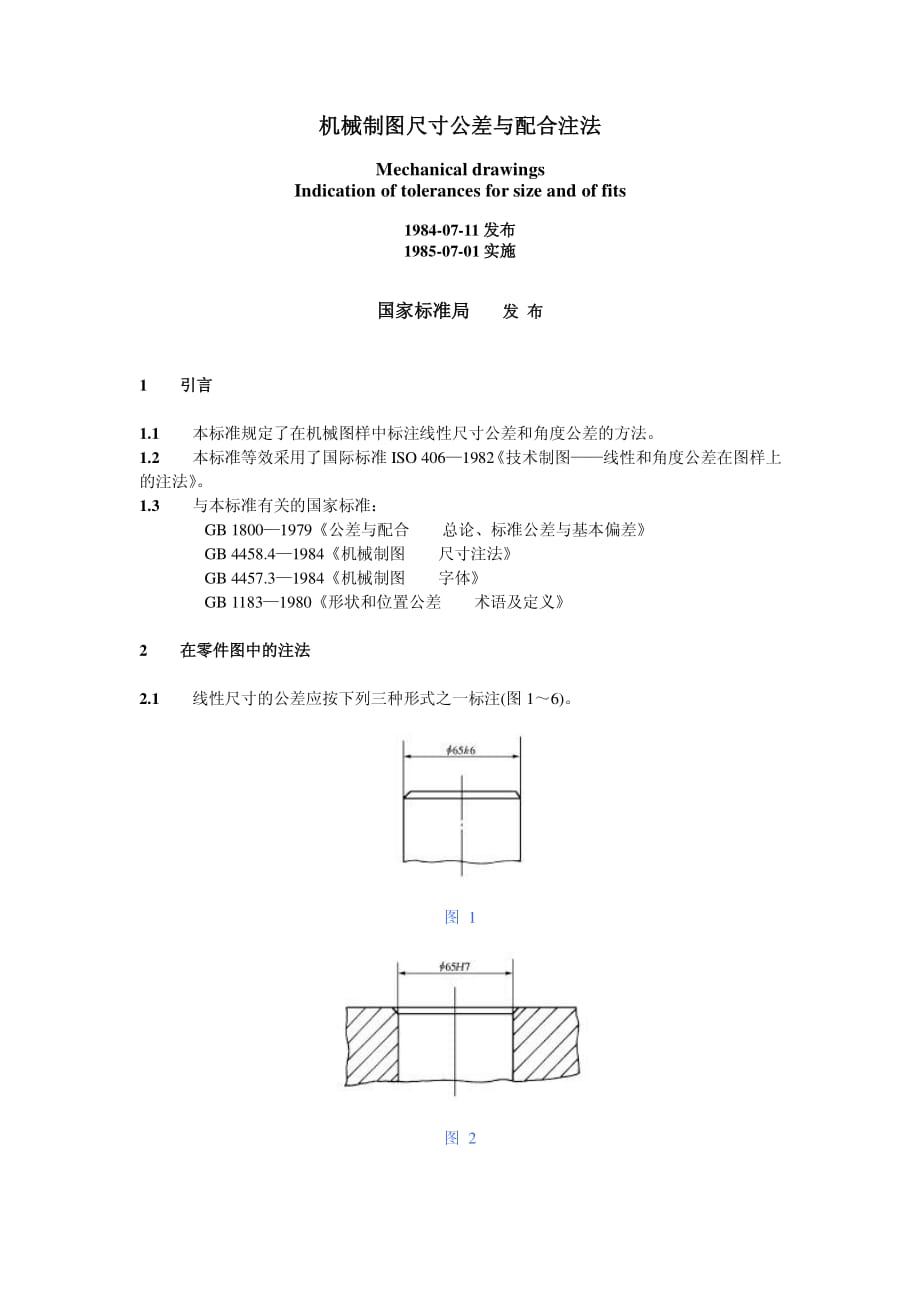

机械制图尺寸公差与配合注法机械制图尺寸公差与配合注法 Mechanical drawings Indication of tolerances for size and of fits 1984- 07- 11 发布发布 1985- 07- 01 实施实施 国家标准局国家标准局 发发 布布 1 引言引言 1.1 本标准规定了在机械图样中标注线性尺寸公差和角度公差的方法 1.2 本标准等效采用了国际标准 ISO 406—1982 《技术制图——线性和角度公差在图样上 的注法》 1.3 与本标准有关的国家标准： GB 1800—1979《公差与配合 总论、标准公差与基本偏差》 GB 4458.4—1984《机械制图 尺寸注法》 GB 4457.3—1984《机械制图 字体》 GB 1183—1980《形状和位置公差 术语及定义》 2 在零件图中的注法在零件图中的注法 2.1 线性尺寸的公差应按下列三种形式之一标注(图 1～6) 图 1 图 2 图 3 图 4 图 5 图 6 2.1.1 当采用公差代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边(图 1、2)。
2.1.2 当采用极限偏差标注线性尺寸的公差时， 上偏差应注在基本尺寸的右上方； 下偏差 应与基本尺寸注在同一底线上(图 3、4) 2.1.3 当要求同时标注公差代号和相应的极限偏差时，则后者应加上圆括号(图 5、6) 2.1.4 当标注极限偏差时，上下偏差的小数点必须对齐，小数点后的位数也必须相同(图 7) 图 7 2.1.5 当上偏差或下偏差为“零”时，用数字“0”标出，并与下偏差或上偏差的小数点前的 个位数对齐(图 8) 图 8 2.1.6 当公差带相对于基本尺寸对称地配置即两个偏差相同时， 偏差只需注写一次， 并应 在偏差与基本尺寸之间注出符号“±”，且两者数字高度相同(图 9) 图 9 2.2 线性尺寸公差的附加符号注法 2.2.1 当尺寸仅需要限制单个方向的极限时，应在该极限尺寸的右边加注符号“max”或 “min”(图 10、11) 图 10 图 11 2.2.2 同一基本尺寸的表面，若具有不同的公差时，应用细实线分开，并按 2.1 条规定的 形式分别标注其公差(图 12) 图 12 2.2.3 如要素的尺寸公差和形状公差的关系遵循包容原则时， 应在尺寸公差的右边加注符 号“ ”(图 13、14)。
图 13 图 14 3 在装配图中的标注方法在装配图中的标注方法 3.1 在装配图中标注线性尺寸的配合代号时，必须在基本尺寸的右边，用分数的形式注 出，分子为孔的公差带代号，分母为轴的公差带代号(图 15)必要时也允许按图 16 或图 17 的形式标注 图 15 图 16 图 17 3.2 在装配图中标注相配零件的极限偏差时，一般按图 18 的形式标注，孔的基本尺寸和 极限偏差注写在尺寸线的上方， 轴的基本尺寸和极限偏差注写在尺寸线的下方， 也允许按图 19 的形式标注 图 18 图 19 若需要明确指出装配件的代号时，可按图 20 的形式标注 图 20 3.3 标注标准件、 外购件与零件(轴或孔)的配合代号时，可以仅标注相配零件的公差带代 号(图 21) 图 21 4 角度公差的标注方法角度公差的标注方法 角度公差的标注如图 22，其基本规则与线性尺寸公差的标注方法相同 图 22 。
