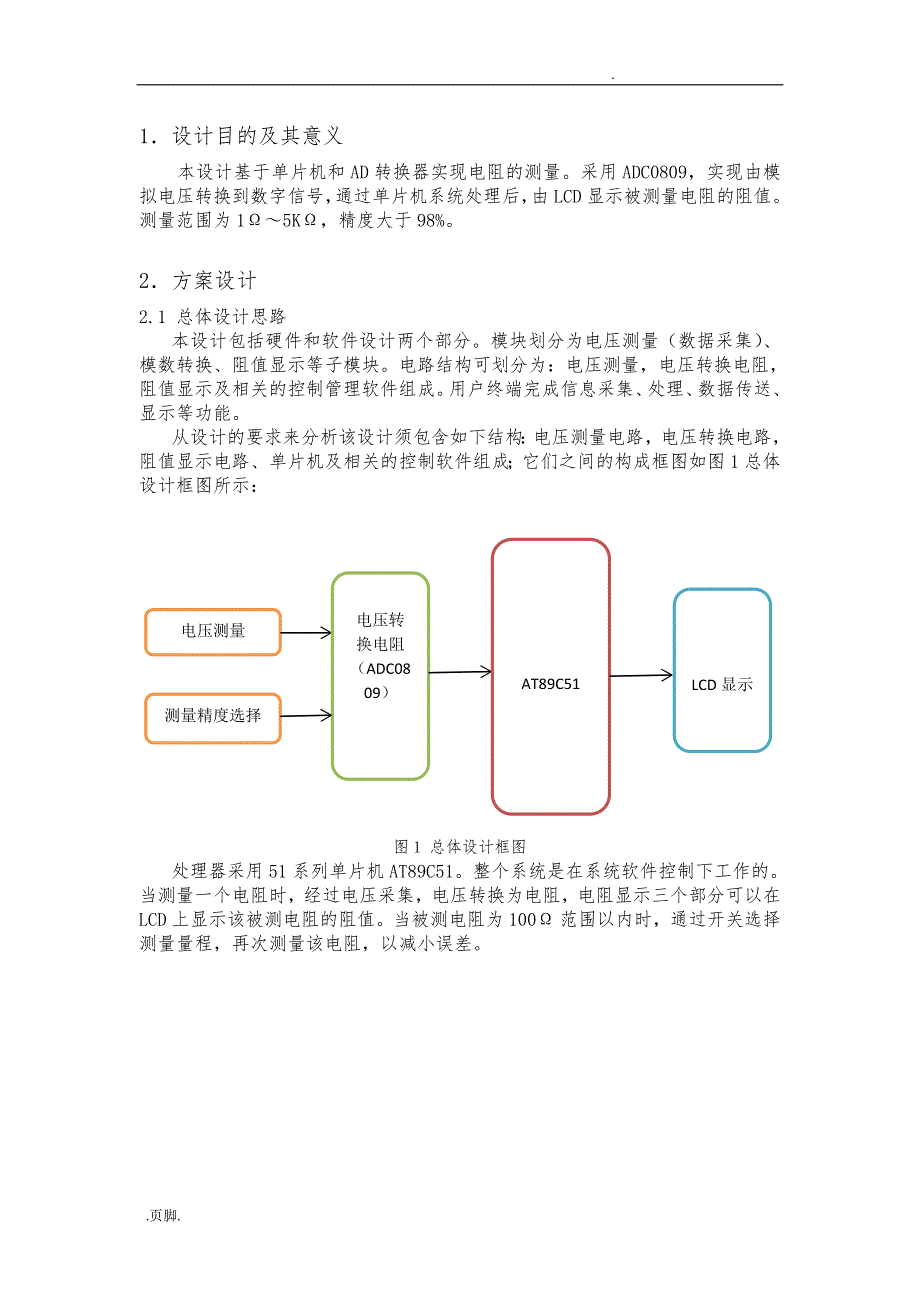

.1．设计目的及其意义本设计基于单片机和AD转换器实现电阻的测量采用ADC0809，实现由模拟电压转换到数字信号，通过单片机系统处理后，由LCD显示被测量电阻的阻值测量范围为1Ω～5KΩ，精度大于98%2．方案设计2.1 总体设计思路 本设计包括硬件和软件设计两个部分模块划分为电压测量（数据采集）、模数转换、阻值显示等子模块电路结构可划分为：电压测量，电压转换电阻，阻值显示及相关的控制管理软件组成用户终端完成信息采集、处理、数据传送、显示等功能 从设计的要求来分析该设计须包含如下结构：电压测量电路，电压转换电路，阻值显示电路、单片机及相关的控制软件组成；它们之间的构成框图如图1总体设计框图所示：AT89C51LCD显示电压转换电阻（ADC0809）电压测量测量精度选择图1 总体设计框图 处理器采用51系列单片机AT89C51整个系统是在系统软件控制下工作的当测量一个电阻时，经过电压采集，电压转换为电阻，电阻显示三个部分可以在LCD上显示该被测电阻的阻值当被测电阻为100Ω范围以内时，通过开关选择测量量程，再次测量该电阻，以减小误差。
2.2 具体电路模块设计2.2.1 电压测量的设计如图2所示为被测电阻电压测量电压经过已知电阻R1和被测电阻Rx接到地通过OUT输出被测电阻Rx上的电压送到ADC0809的IN0口图2 被测电阻电压测量图2.2.2 模数ADC转换的设计 由电压测量得到的电压经过ADC模数转换可得到8位的电压值，经过欧姆定律（即电压之比等于电阻之比）可得到被测电阻的阻值的大小公式如下本设计用到的R1的阻值为600Ω和300Ω 由被测电阻得到的电压值经ADC0809的26脚IN0输入，经过内部的AD转换，在OUT1～7输出数字电压量，经过上述公式的转变，在P2口上的显示的数字量为被测电阻的阻值数字量如图3所示为被测电阻电压量转换为阻值量图3 被测电阻电压量转换为阻值量图2.2.3 液晶显示电路的设计 经过ADC0809模数转换得到的电阻值数字量，在MCU的P2口输入，MCU系统处理后在P0口由LCD1602显示出来该被测电阻的阻值如图4所示为被测电阻阻值显示图4 被测电阻阻值显示图2.2.4 时钟电路的设计XTAL1和XTAL2分别为反向放大器的输入和输出该反向放大器可以配置为片内振荡器石晶振荡和陶瓷振荡均可采用。
如采用外部时钟源驱动器件，XTAL2应不接因为一个机器周期含有6个状态周期，而每个状态周期为2个振荡周期，所以一个机器周期共有12个振荡周期，如果外接石英晶体振荡器的振荡频率为12MHZ，一个振荡周期为1/12us，故而一个机器周期为1us如图5所示为时钟电路图5 时钟电路图2.2.5 复位电路的设计复位方法一般有上电自动复位和外部按键手动复位，单片机在时钟电路工作以后, 在RESET端持续给出2个机器周期的高电平时就可以完成复位操作[6]例如使用晶振频率为12MHz时，则复位信号持续时间应不小于2us本设计采用的是外部手动按键复位电路如图6所示为复位电路图6 复位电路图2.2.6 电源电路的设计 本设计使用USB接口给电路提供+5V电压电路中所有的高电平全部接在VCC端，地接在USB接口的4号脚上通电时红灯LED-R亮如图7所示为电源电路图7 电源电路图2.2.7 下载电路的设计 本设计使用串口RS232以及烧录芯片MAX232组成的下载电路MAX232的11和12号脚（R1OUT、T1IN）与MCU的10和11号脚（RXD、TXD）连接，即可向MCU烧录程序图8所示为下载电路图8 下载电路图2.3 系统硬件电路的选择及说明 硬件电路的设计见附图示，从以上的分析可知本设计中要用到如下器件：STC89C52RC、ADC0809转换器、LCD1602、按键等一些单片机外围应用电路，以及单片机的手工复位，单片机电源电路等。
其中R3，R6电阻为已知电阻，R4，R5为不同测量精度下的未知电阻，开始工作时可在LCD上观察到被测电阻的阻值电路设有2个按键，S1键作为阻值测量精度的选择键，S2键作为电路复位键2.4 软件的程序实现2.4.1主程序工作流程图 按上述工作原理和硬件结构分析可知系统主程序流程图如下图9所示开始系统初始化选择测量精度开关S1，重测此电阻（重新）放置电阻初次显示<300Ω无正常显示 正常显示最终显示结束图9 主程序工作流程图3．软件仿真本设计通过利用Proteus仿真，将所编写的程序用Keil软件编译，所仿真原理图见附录二本设计所要求达到的目标是测量一个电阻，在误差允许范围内，通过LCD1602显示出该电阻的阻值测量的部分电阻的阻值如下表1所示表1 仿真测量电阻阻值4．结束语本设计研究了一种基于单片机技术的电阻测量由电路知识可以容易测出一个电阻上的电压，通过欧姆定律又能得到该电阻的阻值由于测量的电压是模拟量，故用ADC转换器转换为数字量，再由单片机系统处理即可完成电阻的阻值测量由于数字量在数值上是离散的，通过此种方法得到的阻值存在着误差，为了尽可能的减小此误差，在选择已知电阻上，试用了很多电阻。
通过大量数据与实际电阻的阻值相比较，以及实验室能提供的电阻，选用了600Ω和300Ω的已知电阻，用不同的量程可以尽可能的减小误差表1中给出了部分电阻的硬件电路测量结果，从中可以得知，同一电阻，用不同的量程测量得到不同的阻值，存在的误差也很明显本设计只采用了两种已知电阻，也就是2个量程测量电阻，测量范围从1Ω～5KΩ，精度大于98%若提高测量精度，只需增加更大的量程，即可完成大电阻的阻值测量由于硬件电路的连接，元器件不理想等原因，实际测量电阻的阻值与仿真得到的阻值还是有一定误差的虽然硬件电路能正常工作，但程序以及元器件的选择不足，使得这次设计并没有达到很好的测量效果，对微欧姆级和K欧姆级电阻无法测量，还是感到不理想通过此次设计，尤其硬件电路的焊接，对单片机系统有了更好的认识在以后的学习中，会更加注重设计原理与硬件电路的相结合，做好每一个设计，达到理想的要求参考文献：[1] 史翔，张岳涛.基于AT89C51单片机微电阻测量系统[J]. 甘肃科技，2007年8月[2] 周瑞景. Proteus在MCS-51&ARM7系统中的应用百例[M]. 北京：电子工业出版社，2006[3] 李全利.单片机原理及接口技术[M].2版. 北京：高等教育出版社，2010[4] 王东峰，王会良.单片机C语言应用100例[M].北京：电子工业出版社，2010[5] 彭伟. 单片机C语言程序设计实训100例—基于8051+Proteus仿真.北京：电子工业出版社，2010附录一 设计编程程序//*************头文件及宏定义***************** #include "includes.h"#define TIME0H 0x3C#define TIME0L 0xB0#define K1 P1_0#define CLK P1_1//******************全局变量***************** unsigned char uc_Clock=0; //定时器0中断计数bit b_DATransform=0;///<<<<<<<<<<<<<<<<<<<<<把电阻值显示在LCD上/>>>>>>>>>>>>>>>>>>>>>void vShowRes(unsigned int uiNumber){ unsigned char ucaNumber[4],ucCount; ucaNumber[0]=uiNumber/1000; //把计算数字的每个位存入数组。
ucaNumber[1]=(uiNumber-1000*(int)ucaNumber[0])/100; ucaNumber[2]=(uiNumber-1000*(int)ucaNumber[0]-100*(int)ucaNumber[1])/10; ucaNumber[3]=uiNumber-1000*(int)ucaNumber[0]-100*(int)ucaNumber[1]-10*(int)ucaNumber[2]; for(ucCount=0;ucCount<4;ucCount++) { vShowOneChar(ucaNumber[ucCount]+48); //从首位到末位逐一输出 }}//*************************主函数****************************** void main(){//<<<<<<<<<<<<<<<<<<<<<<<<<设置定时器0>>>>>>>>>>>>>>>>>>>>>>>>>>>> TMOD=0x21; //定时器0，模式1定时器1，模式2 TH0=TIME0H; //对定时器0赋初值 TL0=TIME0L; TH1=0x14; //对定时器1赋初值 TL1=0x00; TR0=1; //启动定时器0。
ET0=1; //开定时器0中断 TR1=1; //启动定时器1 ET1=1; //开定时器1中断 EA=1; //开总中断 P1=0xFF; vdInitialize(); vWriteCMD(0x80); //写入显示起始地址（第一行第一个位置） vShowChar("Resistance:"); vWriteCMD(0xCD); vShowChar("(~)"); //显示欧姆符号 while(1) { if(b_DATransform==1) { b_DATransform=0; vWriteCMD(0xC4); vShowRes(uiADTransform()); } }}//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<定时器0中断函数>>>>>>>>>>>>>>>>>>>void Time0() interrupt 1{ if(uc_Clock==0) { uc_Clock=5; b_DATransform=1; } else uc_Cloc。
