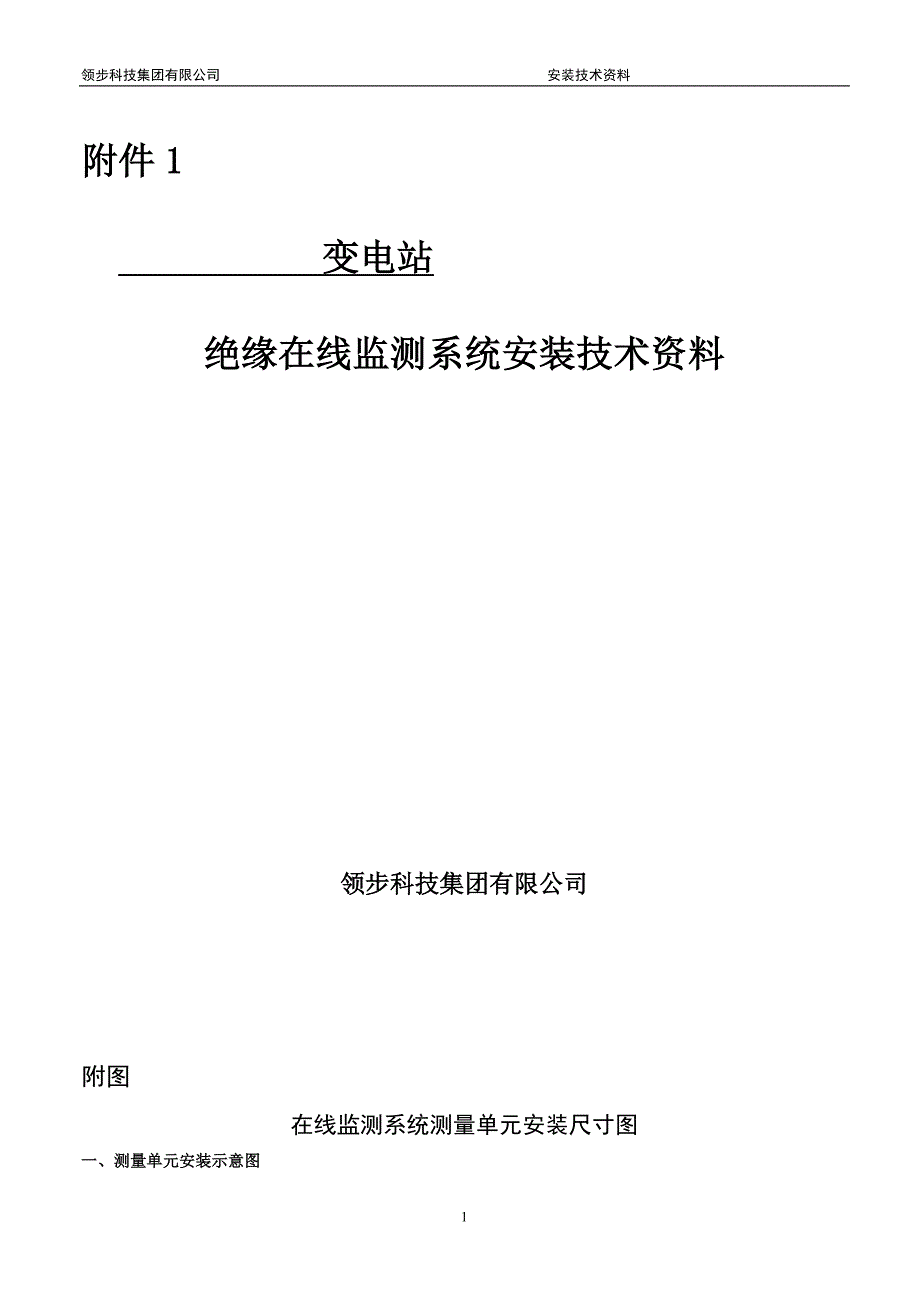

领步科技集团有限公司 安装技术资料1附件附件 1 1变电站变电站绝缘监测系统安装技术资料绝缘监测系统安装技术资料领步科技集团有限公司领步科技集团有限公司附图监测系统测量单元安装尺寸图一、一、测量单元安装示意图测量单元安装示意图领步科技集团有限公司 安装技术资料2安装方式一安装方式二备注：备注：1：槽钢支架为：槽钢支架为 50××20××2.5 的的 A45 标准型钢，镀锌处理，长度标准型钢，镀锌处理，长度 L 根据水泥支柱的直径尺寸确定根据水泥支柱的直径尺寸确定 2：金属抱箍用：金属抱箍用 φφ12 的的 A45 钢筋攻丝加工，镀锌处理，尺寸根据水泥支柱直径确定钢筋攻丝加工，镀锌处理，尺寸根据水泥支柱直径确定3：金属抱箍在安装后应和接地扁铁焊接在一起金属抱箍在安装后应和接地扁铁焊接在一起二、槽钢支架加工示意图槽钢支架加工示意图 2φ12245mm L 备注：L 由施工现场的水泥支柱的直径确定。
二、电气接线图（一）．电流互感器信号取样电气接线图领步科技集团有限公司 安装技术资料3（二）．耦合电容器信号取样电气接线图（三）．氧化锌避雷器信号取样电气接线图（四）．电压互感器信号取样电气接线图领步科技集团有限公司 安装技术资料4三、信号取样示意图 （一）、CT末屏电流取样示意图(附图一一) )： 注：1.用两芯双绞屏敝电缆将三相末屏信号分别引入测量单元（末屏电流在原接地点被拆开后，经电缆通过穿心式电流传感器的中心孔，最后回到原接地点），不改变原有一次接线方式取样点加装取样保护器起多级保护的作用2.图中没加盖板的浅灰色部分为深20CM、宽20CM、与设备A、C相之间的距离等长的待挖电缆沟（如果三相设备安装在同一支架上，则信号电缆沿支架横梁引入本地测量单元，三相之间不需挖沟）领步科技集团有限公司 安装技术资料53.LC测量单元，用抱箍或焊接方式固定到被测设备的同相支撑柱上（三相任选，具体安装位置视现场实际情况而定，优先选B相）；每组测量单元安装时应等高、同方向，确保美观。
4.测量单元箱体的下边离地面1.4米左右5.信号电缆用内径为4CM的镀锌钢管保护后（与设备联接处和位置较高处，采用热缩管、蛇皮管等保护），经电缆沟引入本地测量单元（本相的信号电缆沿支撑柱直接引入）；当支撑柱离已有电缆沟的水平距离较小，且附近为水泥结构等不易挖掘的地面时，支撑柱之间可不挖沟，信号电缆可顺已有的电缆沟铺设，但要保证电缆不易被破环；安装本地测量单元的支撑柱与电缆沟之间要挖掘沟槽，以便通讯电缆通过6.钢管的拐弯处尽量采用弯管机加工完成，且弯角半径≤15CM，夹角为90°，以便穿引、保护电缆；钢管、三通等联接件的端面应确保光滑无毛刺，以免损坏电缆二)、耦合电容器末屏电流取样示意图（附图二）： 注：1.原有接地信号从穿心CT中心孔穿过（穿心CT安装在结合滤波器上方的螺栓上），将穿心CT二次侧得到的信号引入测量单元；不改变原有一次接线方式，不影响保护通讯的安全2.图中没加盖板的浅灰色部分为深20CM、宽20CM、与设备A、C相之间的距离等长的待挖电缆沟（如果三相设备安装在同一支架上，则信号电缆沿支架横梁引入本地测量单元，三相之间不需挖沟）3.LC测量单元，用抱箍或焊接方式固定到被测设备的同相支撑柱上（三相任选，具体安装位置视现场实际情况而定，优先选B相）；每组测量单元安装时应等高、同方向，确保美观。
领步科技集团有限公司 安装技术资料64.测量单元箱体的下边离地面1.4米左右5.信号电缆用内径为4CM的镀锌钢管保护后（与设备联接处和位置较高处，采用热缩管、蛇皮管等保护），经电缆沟引入本地测量单元（本相的信号电缆沿支撑柱直接引入）；当支撑柱离已有电缆沟的水平距离较小，且附近为水泥结构等不易挖掘的地面时，支撑柱之间可不挖沟，信号电缆可顺已有的电缆沟铺设，但要保证电缆不易被破环；安装本地测量单元的支撑柱与电缆沟之间要挖掘沟槽，以便通讯电缆通过6.钢管的拐弯处尽量采用弯管机加工完成，且弯角半径≤15CM，夹角为90°，以便穿引、保护电缆；钢管、三通等联接件的端面应确保光滑无毛刺，以免损坏电缆三）、母线电压信号取样示意图（附图三）： 注：1.PT取样板安装在PT端子箱里，将PT信号引入测量单元；取样板上装有速断保护器和大功率电阻，不会影响PT安全PT取样板与端子排测量信号间加空气开关2.图中没加盖板的浅灰色部分为深20CM、宽20CM、与设备A、C相之间的距离等长的待挖电缆沟（如果三相设备安装在同一支架上，则信号电缆沿支架横梁引入本地测量单元，三相之间不需挖沟）。
3.LC测量单元，用抱箍或焊接方式固定到被测设备的同相支撑柱上（三相任选，具体安装位置视现场实际情况而定，优先选B相）；每组测量单元安装时应等高、同方向，确保美观4.测量单元箱体的下边离地面1.4米左右5.信号电缆用内径为4CM的镀锌钢管保护后（与设备联接处和位置较高处，采用热缩管、蛇皮管等保护），经电缆沟引入本地测量单元（本相的信号电缆沿支撑柱直接引入）；当支撑柱离已有电缆沟的水平距离领步科技集团有限公司 安装技术资料7较小，且附近为水泥结构等不易挖掘的地面时，支撑柱之间可不挖沟，信号电缆可顺已有的电缆沟铺设，但要保证电缆不易被破环；安装本地测量单元的支撑柱与电缆沟之间要挖掘沟槽，以便通讯电缆通过6.钢管的拐弯处尽量采用弯管机加工完成，且弯角半径≤15CM，夹角为90°，以便穿引、保护电缆；钢管、三通等联接件的端面应确保光滑无毛刺，以免损坏电缆四)、避雷器监测装置取样示意图（附图四）： 注：7.原有接地信号从穿心CT中心孔穿过，将穿心CT二次侧得到的信号引入测量单元；不改变原有一次接线方式，不影响保护通讯的安全。
8.图中没加盖板的浅灰色部分为深20CM、宽20CM、与设备A、C相之间的距离等长的待挖电缆沟（如果三相设备安装在同一支架上，则信号电缆沿支架横梁引入本地测量单元，三相之间不需挖沟）9.监测装置用抱箍或焊接方式固定到被测设备的同相支撑柱上（三相任选，具体安装位置视现场实际情况而定，优先选B相）；每组测量单元安装时应等高、同方向，确保美观10. 测量单元箱体的下边离地面1.4米左右领步科技集团有限公司 安装技术资料811. 信号电缆用内径为4CM的镀锌钢管保护后（与设备联接处和位置较高处，采用热缩管、蛇皮管等保护），经电缆沟引入本地测量单元（本相的信号电缆沿支撑柱直接引入）；当支撑柱离已有电缆沟的水平距离较小，且附近为水泥结构等不易挖掘的地面时，支撑柱之间可不挖沟，信号电缆可顺已有的电缆沟铺设，但要保证电缆不易被破环；安装本地测量单元的支撑柱与电缆沟之间要挖掘沟槽，以便通讯电缆通过12. 钢管的拐弯处尽量采用弯管机加工完成，且弯角半径≤15CM，夹角为90°，以便穿引、保护电缆；钢管、三通等联接件的端面应确保光滑无毛刺，以免损坏电缆。
