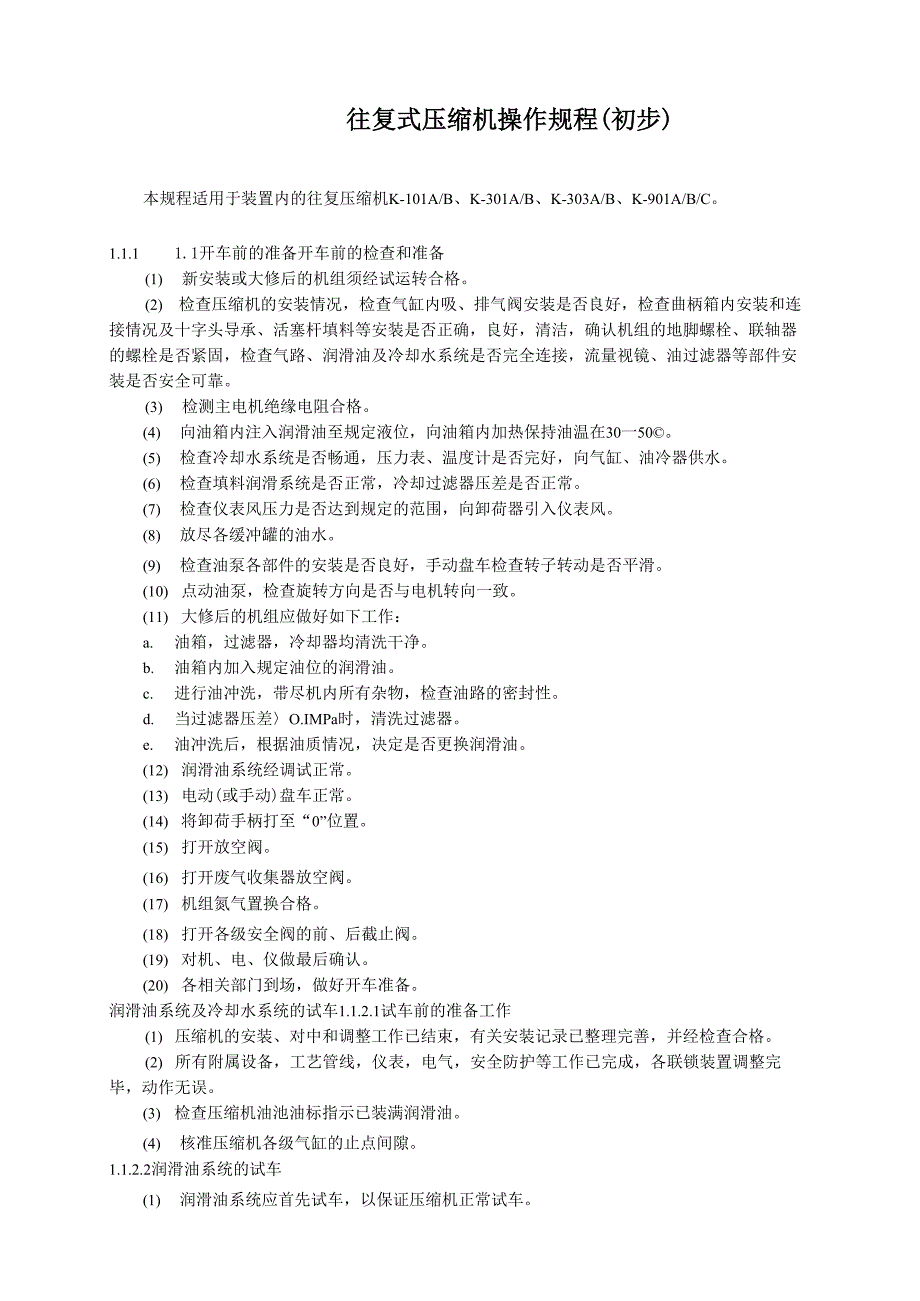

往复式压缩机操作规程(初步)本规程适用于装置内的往复压缩机K-101A/B、K-301A/B、K-303A/B、K-901A/B/C1.1.1 1.1开车前的准备开车前的检查和准备(1) 新安装或大修后的机组须经试运转合格2) 检查压缩机的安装情况，检查气缸内吸、排气阀安装是否良好，检查曲柄箱内安装和连接情况及十字头导承、活塞杆填料等安装是否正确，良好，清洁，确认机组的地脚螺栓、联轴器的螺栓是否紧固，检查气路、润滑油及冷却水系统是否完全连接，流量视镜、油过滤器等部件安装是否安全可靠3) 检测主电机绝缘电阻合格4) 向油箱内注入润滑油至规定液位，向油箱内加热保持油温在30一50©5) 检查冷却水系统是否畅通，压力表、温度计是否完好，向气缸、油冷器供水6) 检查填料润滑系统是否正常，冷却过滤器压差是否正常7) 检查仪表风压力是否达到规定的范围，向卸荷器引入仪表风8) 放尽各缓冲罐的油水9) 检查油泵各部件的安装是否良好，手动盘车检查转子转动是否平滑10) 点动油泵，检查旋转方向是否与电机转向一致11) 大修后的机组应做好如下工作：a. 油箱，过滤器，冷却器均清洗干净b. 油箱内加入规定油位的润滑油。
c. 进行油冲洗，带尽机内所有杂物，检查油路的密封性d. 当过滤器压差〉O.IMPa时，清洗过滤器e. 油冲洗后，根据油质情况，决定是否更换润滑油12) 润滑油系统经调试正常13) 电动(或手动)盘车正常14) 将卸荷手柄打至“0”位置15) 打开放空阀16) 打开废气收集器放空阀17) 机组氮气置换合格18) 打开各级安全阀的前、后截止阀19) 对机、电、仪做最后确认20) 各相关部门到场，做好开车准备润滑油系统及冷却水系统的试车1.1.2.1试车前的准备工作(1) 压缩机的安装、对中和调整工作已结束，有关安装记录已整理完善，并经检查合格2) 所有附属设备，工艺管线，仪表，电气，安全防护等工作已完成，各联锁装置调整完毕，动作无误3) 检查压缩机油池油标指示已装满润滑油4) 核准压缩机各级气缸的止点间隙1.1.2.2润滑油系统的试车(1) 润滑油系统应首先试车，以保证压缩机正常试车2) 向油箱内加入润滑油至规定液位的90％3) 向润滑油箱内加热保持油温在30一50©4) 打开泵的进、出口阀、旁通阀，及压力表阀5) 手动盘车，确认油泵转动平滑6) 点动泵，确认其旋转方向⑺启动辅助油泵，调节旁通阀，使系统压力缓慢上升—MPa或MPa以上。
并观察泵的噪声、振动和温度情况，注意油池油位，及时补充润滑油8) 检查各供油点，调整供油量和回油管的流动情况以及系统各连接处的密封性，如有缺陷应马上排除9) 回油温度过高时，应打开冷却水，保持油温不超过50C将辅助油泵开关打至“自动”位置，调节压力至高于MPa或MPa，检查辅助油泵是否自动停泵10) 调节压力至低于MPa或MPa，检查辅助油泵是否自启动继续调低压力至低于MPa或MPa或MPa检查主机联锁系统是否动作11) 油泵试车正常后，润滑油系统应做不少于4小时的连续运转，并进行下列检查：a. 检查润滑油系统的清洁度b. 检查润滑油系统各连接处是否泄漏c. 检查过滤器的工作情况，如有异常，应查明原因，并进行切换和清洗d. 检查油泵的运转声音、振动、油压、油温等是否正常e. 润滑油系统运转检查合格后，停泵12) 清除试车中发现的缺陷，使润滑油系统具备压缩机正式试车的条件1.1.2.3冷却水系统的检查和试验(1) 检查冷却水系统的管件，低点排放等已按要求安装并畅通无泄漏，压力表、温度计(2) 检查冷却水总管的压力、流量应符合要求1.1.2 电动盘车(1) 启动主油泵，调节压力至规定值2) 注油器油箱内加注2/3的润滑油。
3) 打开旁通阀及放空阀，其它阀处于关闭状态4) 移动活动齿轮，将盘车手柄扳至盘车位置5) 启动注油器6) 启动盘车器开始盘车7) 检查盘车器与主轴传动情况，如无故障则停盘车器，如盘不动，则检修后重新盘车1.2试运转1.2.1压缩机的空载运行和检查(1) 试运前应检查压缩机各部分情况正常，润滑油系统试车正常，压缩机盘车正常(2) 检查压缩机系统的各级进气管，拆下吸、排气阀3) 接通冷却水4) 启动油泵，使润滑油向系统各润滑点充分供油，并确认压力达到规定值(5) 检查各指示仪表，打开压力表阀，温度计就位6) 点动主电机，确认电机旋转方向7) 启动主电机，运行时间依次如下(见表-1)：表1-1压缩机运行时间及检查内容序次运行时间检杳内容130s各部件有无碰撞及故障；23min压缩机运行声音、振动和发热情况；310min运行声音、振动和发热情况，停车后检杳拉杆与活接头有无松动现象；430min运行声音、振动情况、各轴承温度，停车后校正死点间隙，检杳各接触点松动情况，检杳润滑油系统；51h同上；64h同上⑻试车过程中，润滑油压应不低于MPa或MPa或MPa,油温应不高于50UO(9) 停车：a. 满足试车时间，即可以停车；b. 停车后，油压降至＜0.15MPa;c. 停车后，盘车二圈；d. 逐渐关小冷却水，并将夹套内的水放净，打开排气阀。
10) 每次停车时，应对压缩机停止时间做记录，随运转时间的长短，停止时间也有差异停止时间过短则应检查原因，采取相应的措施每次开机时间间隔原则上应在30分钟以上，但可根据实际情况缩短或延长1.2.2 试车结束后，应检查各部件温升，摩擦部位温升第一次停车时不得大于50C，工作一小时后不大于60Uo压缩机的管线吹洗(1) 压缩机空载试车完成后，进行气路吹扫其目的是利用压缩机排出的空气将压缩机系统的灰尘和污物吹掉，压缩空气无法吹到的地方应用其它方法清洗2) 从压缩机的进口阀至气缸入口之间的管线及进气过滤器、进气缓冲器等用机械方法彻底清除干净，同时清除气缸阀腔内脏物3) 将空载运转时拆下的吸、排气阀重新按规定就位组装后，关闭各旁通管线的阀门，接通相应的排气缓冲器及排气管线，使各级排气管通大气，将进气缓冲器的进□通大气4) 关闭各仪表阀，关闭安全阀的隔离阀，打开安全阀的旁通阀，打开排污阀、放空阀5) 启动压缩机，利用排出的压缩空气对压缩机系统进行吹扫6) 吹扫压力根据具体情况逐步由0.1MPa升至0.2MPa,吹扫时，在出□处放置白布以检查脏物，直至吹净为止7) 逐级接通进气管逐级吹扫，在吹扫过程中可用木槌敲击管线和容器，以加快吹扫速度。
8) 吹扫结束后，应检查吸、排气缸内有无异物，重新清洗进气过滤器，吸排气阀，并恢复各仪表的全开启状态，打开安全阀的隔离阀，关闭旁通阀1.2.3 压缩机的负荷试运转和检查(1) 压缩机已具备负荷试运转的条件，进出□管线已经过酸洗或吹扫，并确认吸入气体中没有尘埃和杂质2) 打开压缩机气体管线的进、出口阀3) 打开润滑油、冷却水系统的所有阀门，包括各压力表阀和放空阀4) 检查安全阀，各仪表和联锁装置是否处于正常位置5) 启动油泵进行润滑，使油压达到正常值，检查各润滑点的润滑情况6) 打开冷却水，检查其压力、流量7) 盘车，检查主机转动情况8) 启动压缩机空载运转20分钟，检查压缩机的运行情况；然后逐步加压至全负荷运转9) 每次升压稳定后，均需运转1小时以上，观察压缩机的运转情况，当压力达到最终压力值时，机组连续运行应不少于8小时10) 负荷试运转的检查：a.检查各冷却器及气缸水夹套的冷却水温度；b. 检查仪表和联锁装置的灵敏度；c. 检查润滑油的供油情况和填料函的密封情况；d. 检查压缩机的运行声音和振动情况；e. 检查缓冲器及分油器的排油、排水情况；f. 检查管线有无振动和摩擦现象；g. 检查机组各部件的温升情况；h. 压缩机的进、排气压力、温度和流量；i. 电机的电流、电压及轴承温升；j. 在运转中每隔30分钟记录一次，并将运转中发现的问题及时记录和处理。
11) 升压至额定值后，对安全阀进行调试，要求安全阀开启灵敏1.2.4负荷试运转的停车(1) 停车应从末级压力开始依次用卸荷器逐渐降低压力2) 打开旁路阀，关闭出口阀3)停电机⑷机组完全停止半小时后，停润滑油系统，将系统油压降至＜0.15MPa，停冷却水5) 在运转中发生有损于人身、机械或工艺系统的故障时应紧急停车，停车后作卸荷处理1.2.5 试运转后的检查(1) 检查各部位螺栓的紧固情况2) 检查电机情况3) 检查传动件的情况4) 检查和清洗各气阀，并观察气缸内部情况5) 检查气缸、活塞组件有否异常组件6) 检查润滑油系统，必要时更换新油7) 对负荷试车中出现的异常现象，查明原因并进行处理1.2.6 开车前的气体置换(1) 稍开N2入口阀，慢慢引入机体，当达到系统入口压力后，关闭入口阀2) 用肥皂水检查压缩机及管线是否泄漏，如有泄漏，则需泄放压力，重新紧固后，再充N2检查3) 打开出口放空阀，将气体放尽4) 重复上述步骤，直至氧含量符合要求(0.5％以下)5) 氧含量合格后进行氢气置换，其操作同氮气置换，直至气体含量符合工艺要求1.3正常操作1.3.1压缩机的开车(1) 启动注油器和油泵，使润滑油压达到正常值，检查各润滑点的情况。
2) 开冷却水，检查其流动情况3) 稍开系统入口阀，缓慢充气，使入口压力平衡，然后全开入口阀4)全开出口阀5) 启动压缩机空转至少20分钟，逐步加压6) 检查各部件的温度及声音、振动是否正常在稳定加压后，连续运转1小时，确认无异常现象，投入全负荷运行1.3.2压缩机的停车1.3.2.1正常停车(1)与有关工段联系，通知压缩机停车2) 将负荷手柄调至“0”位置，压缩机卸荷3) 打开末端排气系统的旁通阀卸载4)停主电机5)关闭进、出口阀6) 打开旁路阀、放空阀7)停注油器7) 停主机后，机组充分冷却后，停油泵，停冷却水9)关闭放空阀10)各部位排液11)如长时间停车，应关闭冷却水，如在冬季，应将水排净1.3.2.2紧急停车(1)当运行中有下列情况时，需紧急停车：a.出现撞缸现象；b.出现联接件松动，金属破裂声音等异常现象；C.润滑油压低于0.15MPa,而联锁没有动作，或润滑油路泄漏严重，供油中断;d. 电机温度过高或电流超过额定值；e. 轴承温度过高；f. 管线严重泄漏；g. 其它会紧急事故2) 紧急停车步骤a. 停主电机；b. 将负荷手柄调至“0”位置；C.关闭进出口阀，打开旁路阀d.打开放空阀。
1.3.2.3停机后的注意事项(1) 压缩机在寒冷条件下停机，应排净全部积水2) 长期停车，应清理检查各部件，并涂上防锈油3) 在停车期间，对易损件和损坏部件进行检查修理4) 停车备用时，润滑油温度应保持在30C以上1.3.3压缩机的切换(1)按正常开车步骤启动备用机2)备机正常后，在保持压力。
