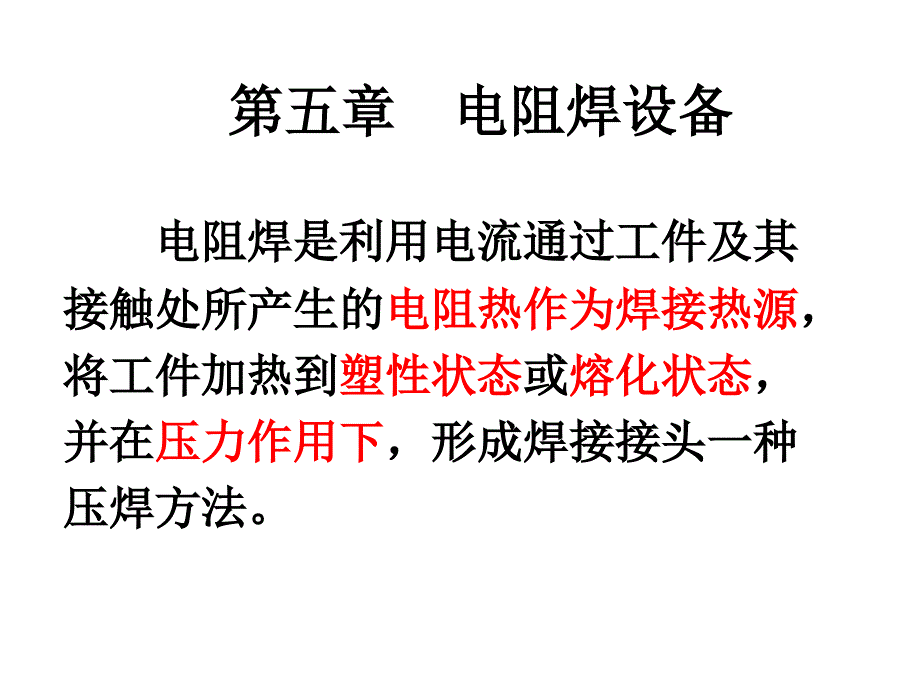

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,*,,第五章 电阻焊设备,,电阻焊是利用电流通过工件及其,,接触处所产生的,电阻热作为焊接热源,，,,将工件加热到,塑性状态,或,熔化状态,，,,并在,压力作用下,，形成焊接接头一种,,压焊方法第一节 电阻焊设备分类和组成,一、电阻焊设备分类,,点焊,,凸焊,,对焊—电阻对焊、闪光对焊,,缝焊,,,,,实例,,二、电阻焊设备的组成,,一般由,机械,装置,、,供电,装置、,控制,装置三大部分组成1.机械装置,由,机身,、,加压机构,（点焊机、凸焊机、,,缝焊机） 、,传动机构,（缝焊机） 、,夹紧,和,,送进机构,（对焊机）等组成1）,机身,—应有足够的刚性、稳定性并能够满,,足安装要求2）,加压机构,—应有良好的随动性和可实现的,,压力曲线（不变、可变）3）,夹紧机构,—应有足够的夹紧力和接触面积，,,钳口距离和对中位置方便可调,2）加压机构,,应有良好的随动性和可实现的压,,力曲线（不变、可变）气压传动,,恒压力加压系统,,薄膜气缸加压系统,,3）传动机构,,缝焊机传动方式有三种：,,上滚轮,电极为主动,,多用于纵向缝焊机和万能缝焊机。
下滚轮,电极为主动,,多用于横向缝焊机 上、下滚轮,皆为主动,,多用于镀层钢板的缝焊 连续传动机构,,步进传动机构,,4）夹紧和送进机构,（1）夹紧机构的类型及特点,,,,,,（2）送进机构类型及特点,,,2.供电装置（主电力电路）,由,电阻焊变压器,、,功率调节,机构、,,主电力开关,、,焊接回路,等组成电容贮能,焊机、,直流冲击波,焊机、,,三相低频,焊机还有,一次整流,装置和,,,极性转换开关,逆变式,焊机还有,一次整流,装置、,逆,,变器,、,二次整流,装置次级整流,焊机还有,二次整流,装置1）供电装置的特点,（1）,可输出大电流、低电压焊接电流—1～100,KA,,空载电压—12,V（,固定式焊机）,,24,V（,移动、悬挂式焊机）,,（2）,功率大并可方便的进行调节3）,阻焊变压器无空载运行负载持续率低点、凸、对焊机——20％,,缝焊机——50％和100％,,（4）,可提供多种焊接电流波形单相工频交流电阻焊机,二次整流电阻焊机,,直流冲击波电阻焊机,,三相低频电阻焊机,,电容贮能 电阻焊机,,逆变式电阻焊机,,（5）焊机功率的选择,点焊机,—,根据被焊材料的性质、板厚来选择。
板厚＜2,mm,低碳钢薄板选用50,KVA,以下;,,板厚＞5,mm,低碳钢板选用200,KVA,以上凸焊机,—,根据工件的厚度、凸点尺寸、凸点,,数来选择缝焊机,—,除了被焊材料性质和厚度外，还考,,虑焊接速度对焊机,—,根据焊接截面尺寸,、对焊方法来选电阻对焊 —,0.3,～,0.5,KVA／,m,㎡,,连续闪光焊 —,0.15,～,0.3,KVA,,／,,m,㎡,,预热闪光焊 —,0.05,～,0.1,KVA ／,,m,㎡,,2）阻焊变压器,,是电阻焊机供电,,装置的核心1）阻焊变压器的结构,,由,铁心,、,一次绕组,、,,二次绕组、绝缘物、,夹,,紧件,等组成结构形式：,,芯型、壳型、环型,,绕组结构,,（2）功率调节机构,调节原理,,,改变阻焊变,,压器,一次绕组匝,,数,W1,，,可以,改变,,二次空载电压,，,,从而获得大小不同,,的焊接电流●,调节方式,采用串、并联法来改变一次绕组匝数3）焊接回路,,①焊接回路结构特点,,由于传递较大的,机械,,力和焊接电流,，应具有一,,定的,强度、刚度、良好的,,导电、导热性,，并采用通,,水冷却② 回路阻抗,,一般为150～400,μΩ,,③,功率因数,,COS,φ,一般为0.2～0.5,,,4）主电力开关,（1）机械开关,,机械式开关特点,1.,装置简单，价格便宜。
2.,焊接时间由人工控制，焊接规范（电流和通电时间）,,不稳定，焊接质量波动大3.,一般用于50,KVA,以下的中小功率焊机中4.,生产效率低，30次／,min非同步开关：,,每次通、断瞬间皆不能固定在电流脉冲的同一相位,,上也就是每次通、断焊接电流时间是任意的2）电子开关,1,.,两只晶闸管反向并联后,,串联在焊接变压器的初,,级绕组电路中2.,R1、C,为过电压吸收回,,路，防止变压器断电时,,的过电压击穿晶闸管3,.,R2,用以提高晶闸管导通,,的可靠性，也用以吸收,,可能产生的过电压可以作为半同步或同步开关半同步开关,,开关导通瞬间的相位角不同，但每次,,均于同一相位角关断同步开关,,,开关每次通、断瞬间必须同相位；与,,网压周数成整数倍以免因变压器铁芯单,,向磁化而出现直流分量，造成冲击电流3.控制装置,,1）控制装置的主要功能,,提供信号控制电阻焊机动作,,接通和切断焊接电流,,控制焊接电流值,,进行故障检测和处理,,,2）控制装置的基本组成,程序转换定时器,,,用来实现电阻焊焊接循环中各程序,,段的时间调整移相控制器,,,用来完成焊接功率的均匀调节（热,,量控制，网压补偿）。
触发器和断续器,,用来接通和切断主电源（阻焊变压,,器）典型控制装置,,第二节 电阻焊设备的电极,,电极是电阻焊机上的一个关键易损耗零件一、电极的功能,,向焊接区传送电流,,向焊接区传送压力,,导散焊件表面及焊接区的部分热量,,调节和控制电阻焊加热过程中的热平衡,,将工件定位、夹持于适当的位置二、电极材料,1.对电极材料的要求,,有足够的高温硬度与强度，再结晶温度高；,,有高的抗氧化能力并与焊件材料形成合金,,的倾向小；,,具有较好的导电导热性；,,具有良好的加工性能2.电极结构,1）固定式点焊电极,,,2）凸焊电极,,3）缝焊电极,,4）对焊电极,,第三节,各种电阻焊设备的简介,,固定式点焊机,一,、,点焊,,,悬挂式点焊机焊钳,,C,型焊钳,,,,X,型焊钳,,,二、凸焊,,点凸焊机,凸焊机,,横缝焊机,纵缝焊机,三,、缝焊 （滚焊）,,手动对焊机,四,、,对焊,,自动对焊机,,复 习 题,1.电阻焊设备分几种，各自的,,用途,？,,2.供电装置的特点是什么？,,3.对电极材料有什么要求？,,4.工频电阻焊机功率调节原理？,,。
