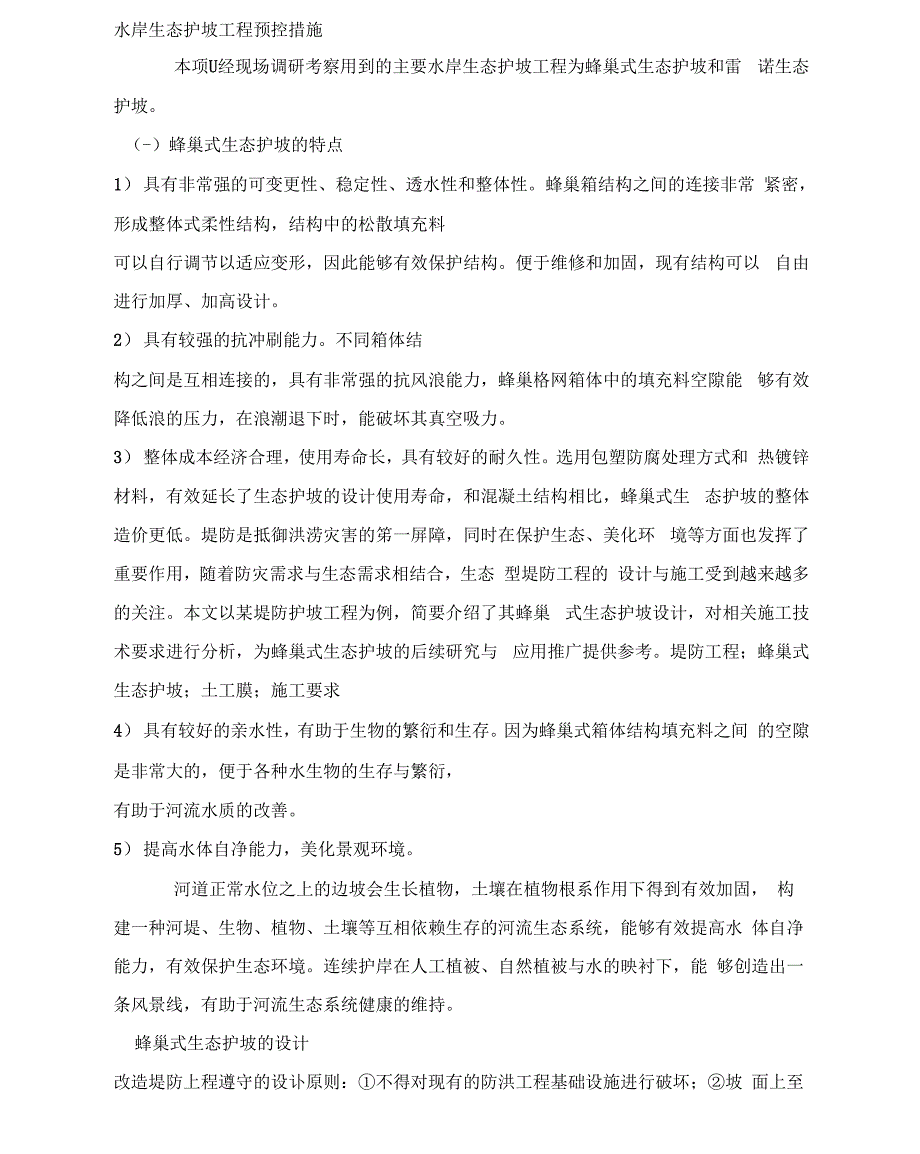

水岸生态护坡工程预控措施本项U经现场调研考察用到的主要水岸生态护坡工程为蜂巢式生态护坡和雷 诺生态护坡蜂巢式生态护坡的特点1） 具有非常强的可变更性、稳定性、透水性和整体性蜂巢箱结构之间的连接非常 紧密，形成整体式柔性结构，结构中的松散填充料可以自行调节以适应变形，因此能够有效保护结构便于维修和加固，现有结构可以 自由进行加厚、加高设计2） 具有较强的抗冲刷能力不同箱体结构之间是互相连接的，具有非常强的抗风浪能力，蜂巢格网箱体中的填充料空隙能 够有效降低浪的压力，在浪潮退下时，能破坏其真空吸力3） 整体成本经济合理，使用寿命长，具有较好的耐久性选用包塑防腐处理方式和 热镀锌材料，有效延长了生态护坡的设计使用寿命，和混凝土结构相比，蜂巢式生 态护坡的整体造价更低堤防是抵御洪涝灾害的笫一屏障，同时在保护生态、美化环 境等方面也发挥了重要作用，随着防灾需求与生态需求相结合，生态 型堤防工程的 设计与施工受到越来越多的关注本文以某堤防护坡工程为例，简要介绍了其蜂巢 式生态护坡设计，对相关施工技术要求进行分析，为蜂巢式生态护坡的后续研究与 应用推广提供参考堤防工程；蜂巢式生态护坡；土工膜；施工要求4） 具有较好的亲水性，有助于生物的繁衍和生存。
因为蜂巢式箱体结构填充料之间 的空隙是非常大的，便于各种水生物的生存与繁衍，有助于河流水质的改善5） 提高水体自净能力，美化景观环境河道正常水位之上的边坡会生长植物，土壤在植物根系作用下得到有效加固， 构建一种河堤、生物、植物、土壤等互相依赖生存的河流生态系统，能够有效提高水 体自净能力，有效保护生态环境连续护岸在人工植被、自然植被与水的映衬下，能 够创造出一条风景线，有助于河流生态系统健康的维持蜂巢式生态护坡的设计改造堤防上程遵守的设讣原则：①不得对现有的防洪工程基础设施进行破坏；②坡 面上至少要铺设25cm厚度的覆土；③生态护坡的施工材料要绿色环保，便于施工 及后期养护，同时保证生态护坡具有较强的耐冲刷性；④生态护坡的结构要足够稳 定，且具有较强的耐冻性在本次设计中，蜂巢式生态护坡的结构型式从上到下 为：10cm植被土壤层、13cm巢室层、一层土上布2.3各结构层的的功能分析1） 土工布垫层的具体作用土工布具有透水保土的特点，其对表面径流可进行有效隔 离，保护下层土壤，防止其遭受冲刷，乂能将地下水排出，对水压进行有效释放，实 现土壤的保留一方面可防止底部出现掏空现象，有效防止巢室中的细小颗粒从底 部被冲刷出来，另方面有助于排水能力的提升。
土工布垫层对植物根系进行巩固，有 助于植被的生长，还可利用根系将巢室、土工布、上下土层有效左口 口为一个整体，有效防止土壤、植被遭受冲蚀此外，土工布垫层还有保湿作用，有助 于下层土壤水分的保留，减少水分流失，利于植物生长2） 蜂巢层的具体作用巢室具有约束作用，能够对坡面覆盖层的填料、土壤起到有效的稳定作用，有 助于抗冲蚀能力的提升；可形成多个小型蓄水池，有助于涵养水分能力的提高；能够 形成多个微型拦沙坝，有效避免冲沟的出现，避免泥石流和水土流失现象；通过壁孔 能够实现横向排水；植被根系能够穿过土工布垫层与壁孔生长，通过根系将巢室、土 工布、上土层、下土层结合为一个有机整体，有助于防护能力的提周3） 有植被的土壤填充的具体作用有植被的土壤填充和植被土与骨料砾石混合的功能基本一致，包括：绿化作用，通 过植被的生长促使绿化的实现；对巢室下方的垫层或坡面进行保护；对防护进行加 固，植被根系形成的有机整体，能够有效避免护坡表面出现径流现象和水流间歇性 冲蚀现象根据测试，巢室生态护坡能够对流速3. Om/s的连续水流进行有效抵御，松花 江连续水流洪峰最大流速设讣值为2. Om/s，本次巢室生态护坡设计满足表面抗冲击 要求。
在本项LI设讣中，主要选用了锚钎固定方式锚钎的主要作用包括：安装 定位；将额外的稳定力提供给巢室结构系统：有效抵御连续水流对坡面系统 的剪切力；抵御土壤冻胀、浪涌对巢室结构造成的抬升力，有助于巢室结构 和坡面的紧贴4） 施工质量控制具体施工要求：①对本工程坡面进行清理和平整，严禁出现杂物：②一定 要 清理干净坡顶安装面，同时进行下挖和压实，沿着预制硅板坡顶方向，挖出深约lm 的埋压沟，在安装巢室系统完毕后，一定要及时回填原土；③沿着坡面，从坡顶位置 处开始铺设土工布，土工布横向搭接长度为0.3m, 土工布有效面积要比巢室安装面积 稍大一些;④在安装土工布前，一定要在预制硅板上进行放样、定位、打孔；⑤在本 堤防护坡工程中，生态修复坡面横向宽度约为260m，应选 用12块宽度为260m的蜂 巢格室块来进行有效搭接；⑥在对膨胀螺栓进行搭接时，应选用环氧树脂或混凝土 进行灌缝：⑦向巢室填充填料应遵守山上而下的施工顺序，物料抛掷高度应控制在0. 5m范围内，对物料进行轻度压实、平整；⑧选用多种不同类型的草种进行喷播，喷播 完成一周后进入发芽生长期，在该阶段应制定相应的保护对策（二）雷诺护垫生态护坡的特点雷诺护垫也叫石笼护垫，格宾护垫，是指山机编双绞合六边形金属网面构成 的卑度远小于长度和宽度的垫形工程构件。
雷诺护垫中装入块石等填充料后连接成 一体，成为主要用于水利堤防、岸坡、海曼等的防冲刷结构，具有柔性、对地基适 应性的优点并具有提高河床边坡的稳定性，保护河床防止冲刷，提供河岸粗糙系 数之预定值，护坡、护岸的绿化与生态保护，施工便捷的特点，非常适用于黑龙江 省这样的高寒地区1） 雷诺护垫组装组装要求：形状规则、结构尺寸符合设计要求，绞合点牢固、所有翌直面板的上边缘 在同一水平面2） 雷诺护垫摆放和连接摆放好的雷诺护垫外轮廓线应该整齐划一，平整顺直、紧密靠拢雷诺护垫用于堤防 转弯地段时，可以通过裁剪或套接雷诺护垫单元的方法进行处理3） 石料装填石料采用自卸式汽车运输至施上现场，均匀堆放于材料堆放区，堆料时，非同种规格 石料，严禁混料施工时，利用挖掘机（臂长满足现场坡长施工要求，严禁碾压边坡） 石料点运至石笼网箱内，人工分层码放平整4） 闭合盖板作业盖板绞合作业要求：所有的边缘需绞合到位，所有被绞合边缘应呈一条直线，而且绞 合点的儿根边端钢丝紧密靠拢5） 雷诺护垫封边及封顶施工雷诺护垫封边及封顶施工方法见图1三）质量控制措施监理机构对监理细则和控制要点进行编制，并按事前控制、事中监督、事后 总 结的原则对工程质量进行把关。
主要措施有：1） 施工专项方案的审查：主要检查编制依据、施工计划、施工工艺、质量控制措 施等，并监督施工单位严格按批复的方案进行实施2） 进场原材料和中间产品控制：本工程主要控制进场的雷诺护垫及块石的质量雷诺护垫，施工单位自检合格后按10 000 m2 一 组进行物理性能检测，监理机构按100 000 m2 一组进行平行检测；填充块石，施工 单位自检合格后按3 000 m3 一组进行物理性能检测，监理机构按30 000 m3 一组进行平行检测，杜绝了不合格材 料使用3） 工序控制：根据验收评定标准（SL634-2012）将雷诺护垫护坡工程按100 m分为 一个单元工程，分为土工织物铺设、砂（石）垫层、雷诺护垫3个工序，每个工序 山施工单位自检合格后进行报验，方能进行下道工序的施工，雷诺护垫工序主控项 忖为护坡厚度（允许偏差为±5 cm）、绑扎点间距（允许偏差为±5 cm），主要检测项 H为坡面平整度（允许偏差为±8 cm）、块石超逊径（W20%）、有间隔网的网片间 距（允许偏差为±10 cm），雷诺护垫中石料填满山监理机构验收合格后才能进行封 盖4） 对雷诺护垫块石超逊径及孔隙率的专项抽检检查：雷诺护垫护坡工程单元评定完成后，山监理机构组织建设、检测、监 理、施工单位对块石超逊径及孔隙率进行专项抽检，准备好符合检测石料粒径的筛 子、磅秤、编号由1 一 20的号码球及抽取箱。
将2 km护坡设为一个检测区 利用 抽球确定雷诺护垫的检查位置，合格后可进行分部工程验收不合格的，该段立即 进行返工处理并指定专人对抽检进行全程跟踪录像雷诺护垫护坡工程是本工程的主要护坡方式，工程质量控制是关系到民生的重大 问 题，作为监理机构，自知责任重大，并对工程的主要技术指标进行认真分析，确定了控制要点，规范了施工报验程序，严把了工程质量关使本监理标段雷诺护垫护坡工程质量全部合格四） 生态护坡技术存在的问题在采用生态护坡技术对该高坎岸坡进行应用研究之时，认为该生态护坡技术还 是存在一些不足之处：1） 坡顶处的绿植主要是后期路面上绿化种植，此类植物的种植可能会破坏坡顶处的 草皮护坡，导致坡顶与路面的接口处坑坑洼洼，路面不平，路面积水过多，这样为坡 顶的雨水侵蚀埋下了潜在的可能性2） 在坡面各个位置，由于草木类品差异，个体生长环境差异，导致各个位置植物生 长高低不齐，部分坡面处会有些许暴露在外，影响了外在的美观性3） 在坡脚与河道接触之处，由于水中营养丰富，存在许多杂草，高低不一，这些杂 草在一定程度上掩盖了坡面的完整性五） 生态护坡施工工艺应对措施1） 坡顶绿植与护坡植被的移植同步进行。
在遵守生态学理论基础上，合理协调配置， 在进行河道护坡设计中，建议进行多次论证，选出最优方案，形成科学合理的河道生 态护坡方案2） 护坡植被定期进行修整维护河道管理部门应定期派人对岸坡面植物修整维护， 保证坡面植物的生长在一个协调的环境内，维护河道岸坡景观的协调性与美观性3） 为了安全考虑，河岸坡面应设置警示牌，尤其是在活动密集场所设置警示牌，保 证岸坡面之上人员的活动安全。
