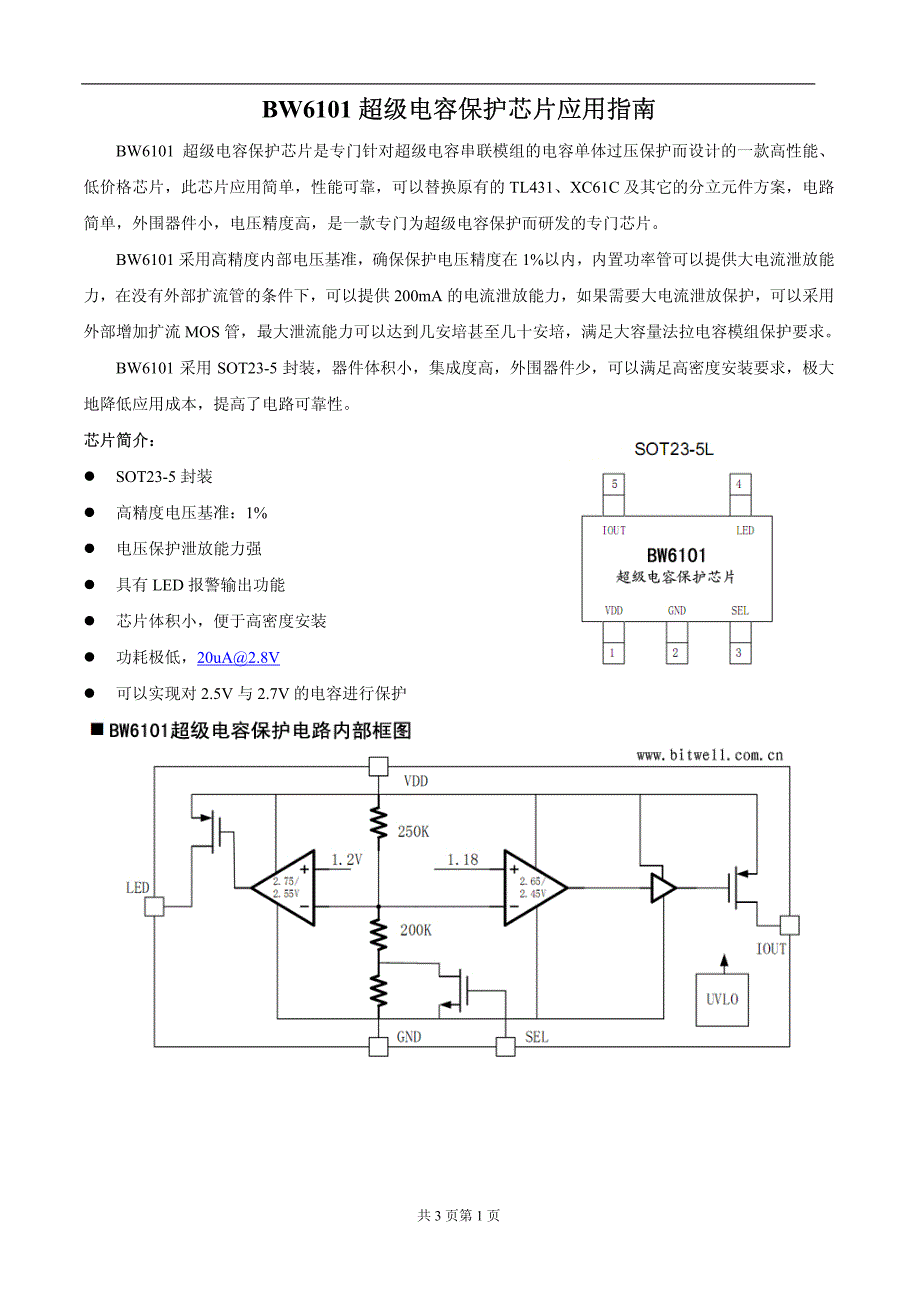

共 3 页第 1 页 BW6101 超级电容保护芯片应用指南超级电容保护芯片应用指南 BW6101 超级电容保护芯片是专门针对超级电容串联模组的电容单体过压保护而设计的一款高性能、低价格芯片，此芯片应用简单，性能可靠，可以替换原有的 TL431、XC61C 及其它的分立元件方案，电路简单，外围器件小，电压精度高，是一款专门为超级电容保护而研发的专门芯片 BW6101 采用高精度内部电压基准，确保保护电压精度在 1%以内，内置功率管可以提供大电流泄放能力，在没有外部扩流管的条件下，可以提供 200mA 的电流泄放能力，如果需要大电流泄放保护，可以采用外部增加扩流 MOS 管，最大泄流能力可以达到几安培甚至几十安培，满足大容量法拉电容模组保护要求 BW6101 采用 SOT23-5 封装，器件体积小，集成度高，外围器件少，可以满足高密度安装要求，极大地降低应用成本，提高了电路可靠性 芯片简介：芯片简介： ? SOT23-5 封装 ? 高精度电压基准：1% ? 电压保护泄放能力强 ? 具有 LED 报警输出功能 ? 芯片体积小，便于高密度安装 ? 功耗极低，20uA@2.8V ? 可以实现对 2.5V 与 2.7V 的电容进行保护 共 3 页第 2 页 示例示例 1：：4 只只 2.7V 10F 超级电容串联电路，无外部扩流，电路简单超级电容串联电路，无外部扩流，电路简单 本电路直接采用 BW6101 芯片内部的功率 MOS 管作为泄放开关， 电路只需要一个芯片+一个功率电阻就可以，电路简洁可靠，集成度高，可以很方便地完成结构紧凑的模组设计，电容保护电压是 2.65V，当电容两端的电压大于 2.65V 时，内部泄放开关打开，通过泄放电阻对下一级电容进行放电，保证电容两端的电压不会过压，芯片同时具有过压 LED 指示灯，当电容两端的电压大于 2.75V 时，指示灯会点亮，可以用来对监测模组的工作状态，进一步保证模组的正常工作。
共 3 页第 3 页 示例示例 2：：4 只只 2.7V 100F 超级电容串联电路示例：使用超级电容串联电路示例：使用 MOS 管进行外部扩流管进行外部扩流 本示例中，由于 2.7V 100F 电容容量大，同时需要大电流进行充放电，这时需要更大功率的泄放电路才能更好地保证电容单体不过压，进而保护超级电容模组的工作安全本示例核心采用 BW6101+外部扩流MOS+大功率电阻，由于 BW6101 内部 MOS 管可靠地泄放电流为 200 毫安，所以更大的泄放电流必须由外部来完成，本电路可以允许几安培的泄放电路，如果需要几十安培以上的泄放电流，那么需要更换大功率 MOS 管及更大功率的电阻。
