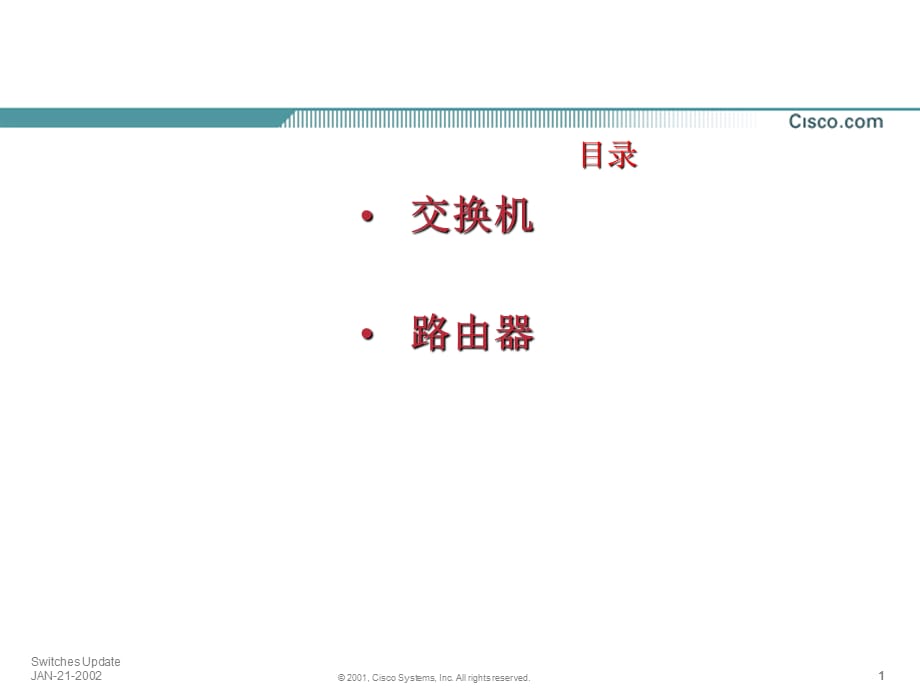

交换机 路由器,目录,交换机（SWITCH）,一：什么是交换机？ 交换机(Switch) ，是一种工作在OSI第二层(数据链路层，参见“广域网”定义)上的、基于MAC (网卡的介质访问控制地址)识别、能完成封装转发数据包功能的网络设备 ，交换机不懂得IP地址，但它可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址 二：CISCO 交换机系列： 1：低端交换机：Catalyst2900,2940,2950，2960，2970. 2: 中端交换机：catalyst3550,3560,3750,4500,4900， 3：高端交换机：catalyst 6500，8500，,CISCO Catalyst express 500,CE500几种型号：,CE500的功能：,基于标准的高性能LAN交换Catalyst Express 500系列在专为SMB定制的平 台中使用了世界级的思科创新技术，提供了线速交换和其他标准特性，如802.1d 生成树、802.1x验证和802.3ad链路汇聚 以太网供电Catalyst Express 500系列交换机支持IEEE 802.3af PoE标准，通过 为IP、无线接入点、视频监视摄像头和其他新设备供电，而方便了新网络服 务的推出。
Smartports Advisor可自动检测所连接的思科设备，并对连接该设备的交换机端 口的预设配置提出建议此特性简化了网络部署，使客户和合作伙伴能集中精力 进行高新技术的部署 Catalyst Express交换机的安全性Cisco Catalyst Express 500系列提供了三个 可供选择的安全级别，使客户和合作伙伴可快速、方便地部署集成化安全特性， 保护网络免遭未授权访问 思科网络助理一种基于GUI的免费管理工具，具有配置、管理和排障功能 它不仅能方便地管理交换机，而且可管理IP通信和无线等高新技术,思科 WS-C2950G-48-EI,设备类型：快速以太网交换机 VLAN支持：支持 是否支持全双工：全双工 网管功能：SNMP管理信息库(MIB)II，SNMP MIB扩展， 桥接MIB(RFC 1493) 传输速率(Mbps)：10/100/1000 端口类型：10/100B/1000ase-T，GBIC,CISCO Catalyst 2960,Catalyst2960: 10/100M线速交换机 千M光纤上联 业界邻先性能 集成IP语音视频，防病，防黑客功能等,WS-2960的特性和主要型号：,WS-C2970G-24T-E,设备类型：千兆以太网交换机 VLAN支持：支持 是否支持全双工：全双工 网管功能：Web, 管理软件 传输速率(Mbps)：10/100/1000 端口类型：24个以太网10/100/1000端口,产品概述 Cisco Catalyst 2970系列交换机是一款价格十分合理的千兆位以太网交换机，可以 为中小型企业和分支机构，提供线速智能服务。
Cisco Catalyst 2970系列交换机拥 有一整套全面的智能服务，利用其现有的5类铜缆，速度可提高至100Mbps以上， 增强了网络性能，提高了当今知识型员工的效率 Cisco Catalyst 2970系列交换机是一款价格十分合理的千兆位以太网交换机，可以 为中小型企业和分支机构，提供线速智能服务Cisco Catalyst 2970系列交换机拥 有一整套全面的智能服务，利用其现有的5类铜缆，速度可提高至100Mbps以上， 增强了网络性能，提高了当今知识型员工的效率 Cisco Catalyst 2970系列隶属于包括了Cisco Catalyst 2940、2950、3550和3750 系列交换机在内的业界最完整的固定端口式交换机系列思科固定配置交换机套件 提供了快速以太网和千兆位以太网配置，向中小型企业和企业分支机构提供了智能 服务,Cisco Catalyst 2970系列由下列两种配置组成： Cisco Catalyst 2970G-24TS24个以太网10/100/1000端口和4个小型可插拔（SFP） 端口Cisco Catalyst 2970G-24T24个以太网10/100/1000端口,WS-2970产品特性：,思科 WS-C2970G-24TS-E1,CISCO,产品的型号,接口支持1000M的速率/GBIC的1000BaseX的插槽,端口的数量,SFP的千兆位以太网端口,增加多层软件镜像（E1）/S标准多层软件 镜像,思科WS-C2940-思科WS-C2970,特点： 1。
都是二层交换以2开头的都是二层交换） 2适合局域网端口固定在交换机上主用于接入层，或会聚层思科 WS-C3560-24TS-S,设备类型：企业级网络交换机 VLAN支持：支持 是否支持全双工：全、半双工 传输速率(Mbps)：10/100 端口类型：10BASE-T,100BASE-TX,SFP千M位以太网端口,24-端口的个数 TS-支持SFP S-标准多层软件镜像,CISCO Catalyst3750,Catalyst 3750G-24TS,24 10/100/1000 ports,24 10/100/1000 ports 4 SFP ports,两种软件版本 Standard Multilayer Software Image(SMI) Enterprise-class intelligent services: advanced QoS, enhanced security, high availability, RIP, and static IP routing Enhanced Multilayer Software Image (EMI) SMI feature set plus: dynamic IP unicast routing, smart multicast routing, routed ACLs, HSRP,Catalyst 3750G-24T,Cisco Catalyst 3750 系列交换机,24 10/100 ports 2 SFP ports,48 10/100 ports 4 SFP ports,Catalyst 3750-24,Catalyst 3750-48,12 SFP GE ports,Catalyst 3750G-12S,Cisco Catalyst 3750 系列交换机模块,业界新标准的连接器； 与 GBIC 功能相同 热拔插 适合更小巧的光纤连接头：LC； 一个GBIC的空间可容纳 2.5个SFP； 目前的种类有SX, LX, ZX； Cisco SX, LX, ZX, 10/100/1000BT and CWDM versions in 8 color wavelengths;,10/100/1000BT SFP,LC connectors,已经自带堆叠口，只需另外购买堆叠线即可实现堆叠,Catalys 3750系列交换机基本配置,思科WS-C3550思科WS-C3750,特点： 1。
都是三层交换机（以3开头都是三层交换机）、 2端口都是固定在交换机上的除去SFP GBIC端口外） 3支持路由协议支持10/100/1000baseT端口会聚层，或核心层， 6主要应用于VLAN之间的路由思科WSC4500系列产品,主要有4种型号： 1C4503（三个插槽） 2C4506（六个插槽） 3C4507R（七个插槽，支持冗佘超级引擎） 4C4510R（十个插槽，支持冗佘超级引擎）,Cisco Catalyst 4500系列中提供的集成式弹性增强包括11超级引擎冗余 （只对Cisco Catalyst 4507R/4510R）、集成式IP电源、基于软件的容错 以及1+1 电源冗余硬件和软件中的集成式冗余性能够缩短停机时间，从而提高生产率、 利润率和客户成功率 作为Cisco AVVID（集成语音、视频和融合数据体系结构）的关键组件， Cisco Catalyst 4500能够通过智能网络服务将控制扩展到网络边缘， 包括高级服务质量（QoS）、可预测性能、高级安全性、全面管理和集成式弹性 由于Cisco Catalyst 4500系列提供与Cisco Catalyst 4000系列线卡和超级 引擎的兼容性，因而能够在融合网络中延长Cisco Catalyst 4000系列的部署窗口。
由于这种方式能减少重复运作开支，降低拥有成本，因而能提高投资回报（ROI）Cisco Catalyst 4500交换机,Catalyst 4503,Catalyst 4506,Catalyst 4507R,尺寸 (RU),7,1+1,10,11,电源供应,冗余引擎支持,n/a,n/a,Yes,Slots,7 第1及第2槽只能用于引擎, 模块插槽数为5个,Catalyst 4510R,14,Yes,10 第1及第2槽只能用于引擎, 模块插槽数为8个,1+1,1+1,1+1,中型网络主干交换机、大型网络汇聚层/接入层交换机,6 第1槽用于引擎, 模块插槽数为5个,3 第1槽用于引擎, 模块插槽数为2个,Cisco Catalyst 4500 的发展,每一代的引擎均兼容以往所有线卡模块，而且使得线卡可以支持所有最新的特性与功能，从而最大程度地保障客户投资,Catalyst 4500 系列交换机基本参数,背板：64 Gbps 包转发率：48Mbps 最高240 FE 端口 最高90 GE 端口 提供企业级软件 冗余电源(1+1) 交换引擎：Supervisor Engine III/IV with dual GBIC slots,4500交换机的应用定位及其模块选择,核心层/分布层交换机，支持路由和交换功能,3槽Cat4503用于分布层交换机, 以及中小规模网络的核心交换机(SupII+TS) 6槽Cat4506用于核心层交换机，通常配置: 1个引擎、1个本地服务器/PC接入模块、23个接入/分布层接入模块、12个空槽（将来33-100扩展） 7槽Cat4507R主要用于双机双引擎配置场合，配合SSO特性可以保证引擎L2切换时间小于50毫秒，网络模块插槽5个。
通常配置: 1或2个引擎、 1个本地服务器/PC接入模块、23个接入/分布层接入模块、12个空槽（将来33-100扩展）； 10槽Cat4510R主要用于双机双引擎配置场合，网络模块插槽8个，可以获得更高的配置密度通常配置： 1或2个引擎、 1个本地服务器/PC接入模块、35个接入/分布层接入模块、24个空槽（将来33-133扩展）；,Cisco catalyst4500,WS-X4318-GB 6端口1000BASE-X (GBIC) Cisco IOS 12.1(8a)EW或更高版本 IEEE 802.3 企业和商用：适用于高速骨干、交换机间 应用或小型服务器群 城域以太网：GBIC灵活性，18个专用 1000BASE-X 千兆位以太网上行链路端,GBIC型千兆位线卡 48端口1000BASE-LX模块 WS-X4348-GB,这种线卡为48个RJ-45端口提供 三速自检测、自协商技术，使所有 端口都能通过第5类电缆提供 10Mbps、 100Mbps或1000Mbps的速度， 以及100米的最大距离，并提供 最大 的灵活性和投资保护借助这种 模块， 无需更换交换机线卡就能从当今的快 速以太网移植到未来的千兆位以太网， 因而能为布线室提供投资保护能力。
48个端口可以提升到千兆位以太网线速 ，共享12Gpbs交换网容量（6Gbps全双工） 如果想控制过量使用，可以改变1000Mbps端口的数量所有端口都可以 为高速互连应用使用千兆位以太通道或IEEE 802.3ad所有端口都使用标 准的IEEE 8。
