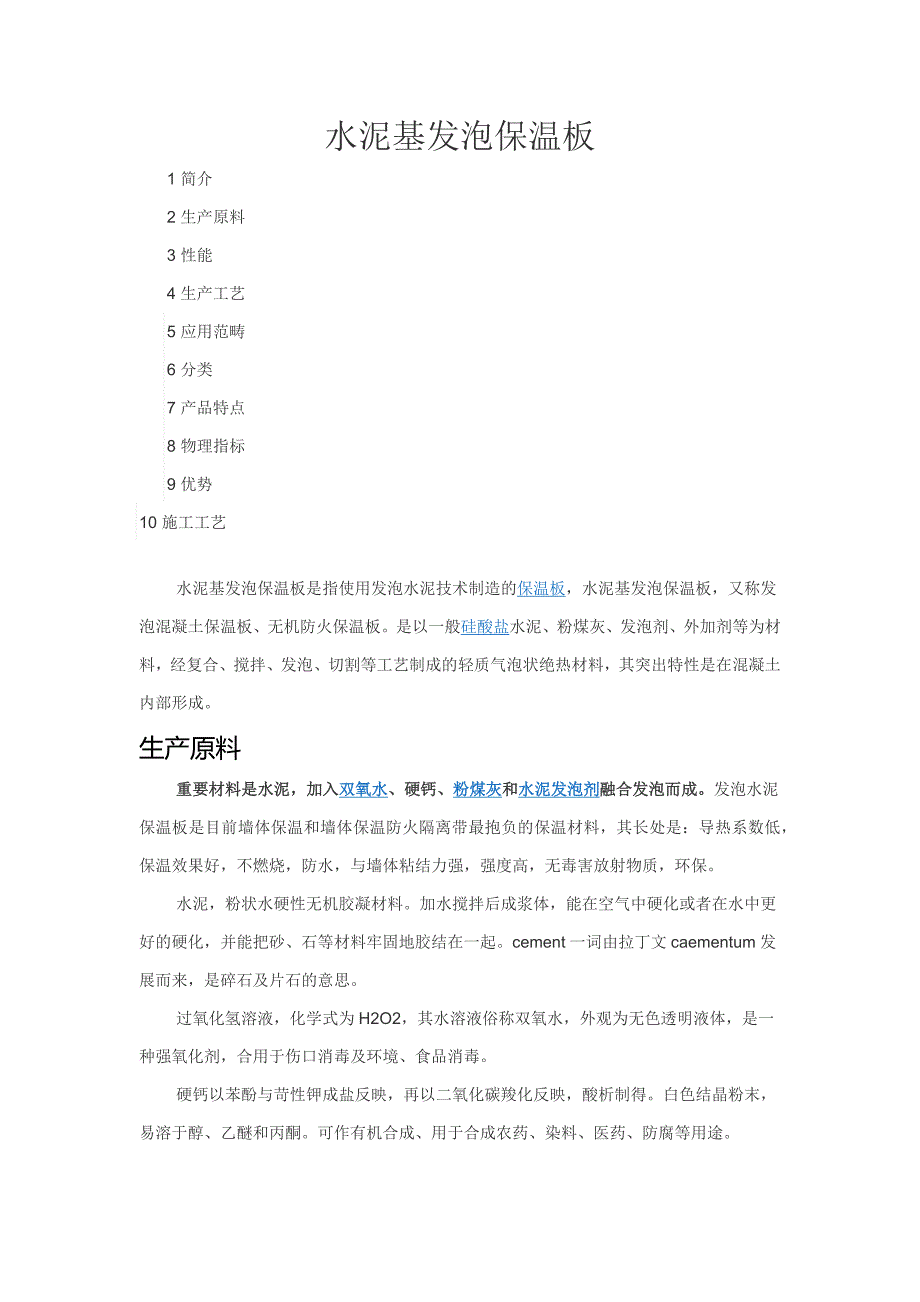

水泥基发泡保温板1 简介2 生产原料3 性能4 生产工艺5 应用范畴6 分类7 产品特点8 物理指标9 优势10 施工工艺水泥基发泡保温板是指使用发泡水泥技术制造的保温板，水泥基发泡保温板，又称发泡混凝土保温板、无机防火保温板是以一般硅酸盐水泥、粉煤灰、发泡剂、外加剂等为材料，经复合、搅拌、发泡、切割等工艺制成的轻质气泡状绝热材料，其突出特性是在混凝土内部形成生产原料重要材料是水泥，加入双氧水、硬钙、粉煤灰和水泥发泡剂融合发泡而成发泡水泥保温板是目前墙体保温和墙体保温防火隔离带最抱负的保温材料，其长处是：导热系数低，保温效果好，不燃烧，防水，与墙体粘结力强，强度高，无毒害放射物质，环保水泥，粉状水硬性无机胶凝材料加水搅拌后成浆体，能在空气中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地胶结在一起cement一词由拉丁文caementum发展而来，是碎石及片石的意思过氧化氢溶液，化学式为H2O2，其水溶液俗称双氧水，外观为无色透明液体，是一种强氧化剂，合用于伤口消毒及环境、食品消毒硬钙以苯酚与苛性钾成盐反映，再以二氧化碳羧化反映，酸析制得白色结晶粉末，易溶于醇、乙醚和丙酮可作有机合成、用于合成农药、染料、医药、防腐等用途。
粉煤灰，是从煤燃烧后的烟气中收捕下来的细灰，粉煤灰是燃煤电厂排出的重要固体废物国内火电厂粉煤灰的重要氧化物构成为：SiO2、Al2O3、FeO、Fe2O3、CaO、TiO2等性能发泡保温板是一种高性能无机保温材料，它是一种多孔轻质高性能保温级板材，是由多种无机胶凝材料与改性剂、发泡剂等添加剂经搅拌系统、养护系统、切割系统等设备生产制成的一种导热系数低、保温隔热性能好、耐高温、耐老化、A1级不燃的无机保温材料，水泥基发泡保温板可广泛应用于建筑外墙保温系统 1、绿色环保 绿色环保无刺激性和有害气体释放；无矿物棉类漂浮物对人体皮肤和呼吸道导致的伤害；产烟毒性为安全级（AQ1）生产及施工安装过程无有害气体和废物排放，碳排放量少；不存在反复保温拆除的废料给环境导致污染 2、耐火耐高温 水泥基发泡保温板耐火温度可达1000摄氏度以上，燃烧性能为A1级，属不燃材料，防火安全性能优越 3、高保温隔热性 水泥基发泡保温板闭孔率不小于97%，高闭孔率使空气对流传热明显减少，水泥基发泡保温板导热系数最低可达到0.045W/m*k，与聚苯板的导热系数基本相称，可满足建筑保温隔热的需要 4、吸水率低 水泥基发泡保温板吸水率低，保证产品在潮湿环境下不会霉变，不会影响保温性能，保证了产品的安全性、耐久性。
5、轻质高强 水泥基发泡保温板解决了材料的低密度和高强度自相矛盾的技术难题，达到了相对统一密度为每立方米180KG，抗压强度达到0.2MPa以上，满足了运送与工程应用过程中对强度的规定 6、长寿命耐老化 一般有机保温板系统的寿命为25年，寿命到期厚建筑物要重新做二次到三次保温；水泥基发泡保温板的寿命不小于50年，与建筑的寿命能保持同步，建筑物终身只需一次保温施工 7、过火完整性好 水泥基发泡保温板通过改良技术，耐火极限超过3小时，并且始终保持过火完整性好，过火后不会粉化，整体性保持良好 8、抗冻融性 水泥基发泡保温板是我公司研发团队对既有的发泡水泥制品改良后获得的新型保温材料，产品通过持续的25次冻融实验，质量损失率不不小于5%，强度损失率不不小于20%，这使的板材在复杂的天气变化中仍能自身物化性能稳定 9、隔音性好 内构造中涉及大量独立气泡，吸音能力是一般混凝土的5-7倍，隔音效果达到60db(140mm)为新型发泡水泥吸音隔音型材料 10、和易性佳 水泥基发泡保温板是水泥基的多孔材料，与砂浆、墙面同质，界面优良，经简朴清理直接粘贴即可，且粘性牢固 11、成本低廉 水泥基发泡保温板几项核心指标、使用效果、节能指数优于同类产品，寿命可达50年，免除建筑物试用期内多次反复进行有机材料外墙保温施工，总体下来使建筑物保温成本可减少3-5倍。
生产工艺1、上料、混合：通过上料系统将定量的水泥、发泡剂、稳泡增强剂加入搅拌机，干混30秒钟；2、搅拌：将定量的温水加入搅拌机，湿搅拌2分钟；将定量的发泡剂加入搅拌机搅拌8-15秒钟；3、注模、发泡：随后将浆料注入模具内发泡，发泡过程约3-5分钟；4、初期养护：注模完毕后静置若干小时进行初期养护；5、脱模：待发泡水泥保温板完毕初凝，具有初期强度时即可脱模；6、切割：具有一定强度的发泡水泥保温板毛坯脱模后即可进行切割，切割规格根据需要调节切割刀片进行；7、成品养护：发泡水泥保温板养护龄期应不低于7天应用范畴1.用于建筑外围护墙体保温工程；2.用于其他形式外墙保温的防火隔离带；3.用于屋面保温板；4.用于防火门芯板分类发泡水泥按生产方式不同可分为物理发泡和化学发泡物理发泡：将发泡剂通过机械设备制备成泡沫，再将泡沫加入到由水泥基胶凝材料、集料、掺合料、外加剂和水制成的料浆中，经混合搅拌、浇注成型、养护而成的保温板材（如下简称发泡水泥保温板）化学发泡：将发泡剂加入由水泥基胶凝材料、集料、掺合料、外加剂和水制成的料浆中，经混合搅拌、浇注，使其在模具中通过化学反映而使浆体内部产生封闭气孔，经养护、切割而成的保温板材。
产品特点属不燃材料、无毒、环保、低碳是国家大力倡导的一种新型材料，其防火性能达达到到A1级该产品抗压强度高（与塑料泡沫比）、导热系数低、与混凝土粘接牢固，膨胀系数一致，使用年限与建筑物一致该产品重要用于屋面保温板、内外墙保温板，粘接砂浆直接用水泥砂浆粘接，作外墙保温板涂料面，可直接用防水抗裂砂浆和玻纤网格布做保护层即可粘贴瓷砖时，可挂钢丝网格可打塑料锚栓，外抹抗裂砂浆粘贴瓷砖物理指标密度（kg/m 3） 导热系数W/（m.k) 抗压强度（Mpa)100-160 0.042-0.048 0.2-0.4160-240 0.048-0.068 0.4-0.8260-400 0.07-0.09 0.8-3450-700 0.1-0.15 3.5-7用作内外墙和屋面保温，产品规格均为250mmX250mm、300mmX250mm.厚度20mm-250mm优势产品名称（EPS）聚苯板（XPS）挤塑板酚醛泡沫板岩棉板水泥基发泡保温板燃烧级别B级B级B级A级A级施工综合性能易剪裁安装，外观平整，施工工具简朴易剪裁安装，外观平整，施工较聚苯板复杂易剪裁安装，易脱粉，夹心的需先揭掉皮再施工，繁琐施工难度较高。
人工操作较难易剪裁安装，施工工具简朴，以便施工流程又简便寿命左右左右左右左右与建筑同寿命工程造价价格较低价格适中价格较高产品特点不适合做外墙价格适中适合体系薄抹灰，机械固定，大模内置，幕墙系统薄抹灰，机械固定，大模内置，幕墙系统薄抹灰，幕墙系统幕墙系统,防火隔离带薄抹灰，幕墙系统，防火隔离带机械强度≥ 100kpa≥ 150kpa≥ 474 kpa≥ 150kpa≥ 200kpa导热系数≤0.041w(m.k)≤0.030w(m.k)≤0.041w(m.k)≤0.040w(m.k)≤0.045w(m.k)使用温度范畴-40℃--60℃-80℃--65℃-140℃--160℃-160℃--180℃-200℃—200℃检测根据JG149-GB/T10801.1-GB/T10801.1-JG144-GB/T11835-98JG/T266-对人体影响特别是生产过程中释放有毒气体特别是生产过程中释放有毒气体生产、安装过程中均有有害物质生产、安装过程中均有有害物质生产、安装过程中不释放有害物质施工工艺1、安装发泡水泥保温板1）、原则板规格尺寸为300*300，对角线误差不不小于3mm，如需切割可采用小型切割锯切割，保温板尺寸容许偏差为±2。
2）、网格布翻包：门窗洞口、变形缝两侧等处粘网格布，总宽度约200，翻包部分宽度为80，具体做法如下：网格布裁剪长度为180加板厚一方面在翻包部位抹长度为80宽度为2的专用粘结剂，然后压入80长的网格布，余下的甩出备用3）、将配备好的专用粘结剂涂抹在复合发泡水泥板的背后，粘结剂压实厚度约为3，为保证粘结牢固，最佳采用满沾法，也可采用条粘法和条点法4）、条粘法：用齿口镘刀将专用粘结剂水平方向均匀的抹在发泡水泥板上，条宽10，厚度10，中距505）、条点法：用抹子在每块板周边及中间抹专用粘结剂，再在发泡水泥板分隔区内抹直径为50，厚度为10的灰饼6）、将抹好专用粘结剂的发泡水泥保温板板迅速粘贴在墙面上，以避免表面结皮而失去粘结作用7）、发泡水泥保温板粘上墙后，应用2米靠尺压平操作，保证其平整度及粘贴牢固，板与板之间要挤紧，不得有缝，因切割不直形成的缝隙，用粘结剂塞入并抹平每粘完一块板，应将挤出表面的专用粘结剂清除8）、发泡水泥板粘贴应分段自下而上沿水平方向横向铺贴，每排板应错缝1/2板长，局部最小错缝不得不不小于1002、安装固定件：1）固定件在发泡水泥保温板粘贴8小时后开始安装，并在其后24小时内完毕。
按设计规定的位置用冲击钻钻孔，孔径10，钻入基层墙体深度约为60，固定件锚入基层墙体的深度约为50，以保证牢固可靠2）固定件个数按每块板设立一种3）自攻螺丝应挤紧并将工程塑料膨胀钉帽与复合发泡水泥板表面齐整或略拧入某些，保证膨胀钉尾部回拧，使其与基层墙体充足锚固3、打磨：1）、发泡水泥保温板接缝不平处应用粗砂纸打磨，动作为轻柔的圆周运动，不要沿着与板接缝平行的方向打磨2）、打磨后及时将浮灰用刷子清理干净4、作装饰线角：1）、根据设计规定用墨线弹出需要做线角的位置，并进行水平和竖直方向校正2）、凹线角使用开槽器将板切成凹口，凹口最薄处不不不小于15 3）、凸线角应按设计尺寸切割后，角及相应发泡水泥保温板两面刷界面剂一道，再涂满专用粘接剂，使其粘贴牢固5、抹底层聚合物砂浆：1）、聚合物砂浆的配备同专用粘结剂2）、将配备好的聚合物砂浆均匀的涂抹在板上，厚度为26、压入网格布：1）、网格布应按工作面的长宽规定裁剪，并应留出搭接宽度网格布的裁剪应顺经纬向进行2）、在门窗等洞口周边网格布翻包，四角均应附加一层网格布加强，整幅网格布应在洞口周边翻包及附加网格布之上3）、在洞口及网格布翻包部位的挤塑板正面和侧面，均涂抹聚合物砂浆（只容许此处的保温板端边抹聚合物砂浆）。
将预先甩出的网格布沿板厚翻转，并压入聚合物砂浆中4）、将整幅网格布沿水平方向绷直绷平，注意将网格布内曲的一面朝里，用抹子由中间向上、下两边将网格布抹平，使其紧贴网格布水平方向搭接宽度不不不小于100，垂直方向搭接长度不不不小于80，搭接处用聚合物砂浆补充底层砂浆的空缺处，不得使网格布皱褶、空鼓、翘边5）、在凹凸线角处，应将窄幅网格布埋入底层聚合物砂浆内，将整幅网格布在窄幅网格布之上，搭接宽度806）、在墙身阴阳角处两侧网格布双向绕角互相搭接，各侧搭接宽度不不不小于2007、抹面层聚合物砂浆：抹完底层聚合物砂浆并压入网格布后，待砂浆凝固至表面不粘手时，开始抹面层聚合物砂浆，抹面厚度以盖住网格布为准。
