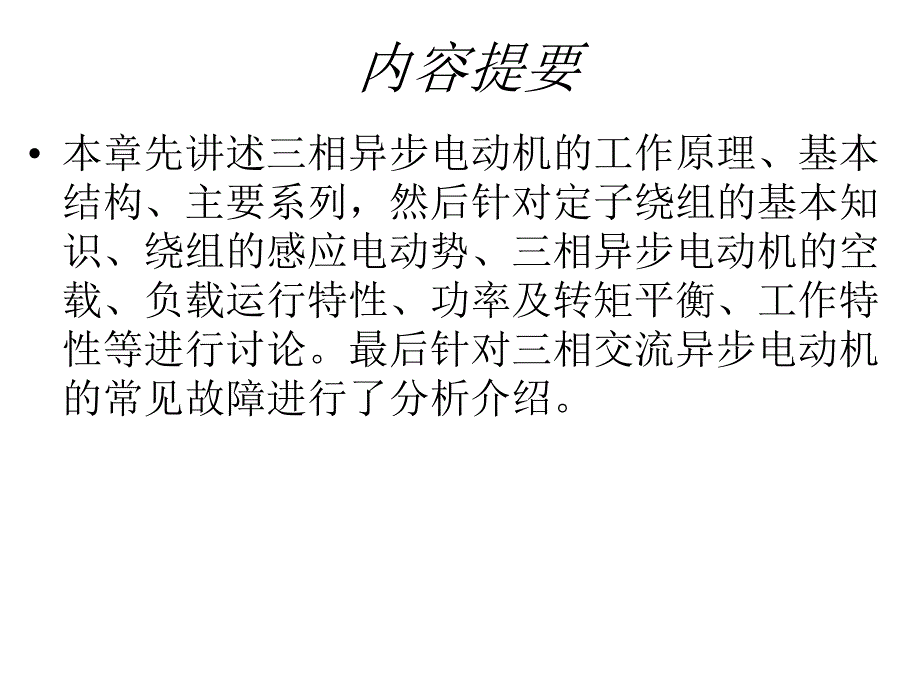

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,*,内容提要,,本章先讲述三相异步电动机的工作原理、基本结构、主要系列,然后针对定子绕组的基本知识、绕组的感应电动势、三相异步电动机的空载、负载运行特性、功率及转矩平衡、工作特性等进行讨论最后针对三相交流异步电动机的常见故障进行了分析介绍4.1,三相异步电动机的工作原理及结构,4.1.1,结构:,定子、转子、气隙等4.1 三相异步电动机的工作原理及结构,,4.1.1 结构:,定子、转子、气隙等1.定子部分,,定子作用:产生旋转磁场;,,组成:外壳、铁心、绕组1)外壳:,,机座:铸铁件,保护和固定定子绕组外表有散热片散热性能好端盖:铸铁件,作用:固定转子接线盒:保护和固定绕组的引出线端子吊环:起吊、搬抬三相电动机定子部分,,(2)定子铁心,,是磁路的一部分,由薄硅钢片叠成铁心内圆有均匀分布的槽口,用来嵌放定子绕圈定子冲片,定子铁心,,定子部分,,(3)定子绕组,,是电动机的电路部分,三相绕组对称线圈由绝缘铜导线绕制绕组的六个出线端都引至接线盒上,首端标为U,1,, V,1,, W,1,,末端标为U,2,, V,2,, W,2,。

排列如图,可以接成星形或三角形a)星形连接,(b),三角形连接,,2,.转子部分,,(1)转子铁心,,由薄硅钢片叠成,是磁路的一部分,也用来安放转子绕组2)转子绕组,,绕线形与笼形两种① 绕线形绕组,,是三相绕组,一般接成星形,三相首端引出到集电环上,通过电刷装置与外电路相连,可串入电阻或电动势以改善电动机的运行性能1—集电环;2—电刷;3—变阻器,,,,,,转子部分,② 笼形绕组,,在转子铁心的每一个槽中插入一根铜条,两端用一个端环把导条连接起来,如图所示也可把转子导条和端环风扇叶片用铝液一次浇铸而成,称为铸铝转子,如图所示100kW以下的异步电动机一般采用铸铝转子a)铜排转子 (b)铸铝转子,,,3.其他部分,,其他部分包括端盖、风扇等端盖除了起防护作用外,在端盖上还装有轴承,用以支撑转子轴风扇则用来通风冷却电动机三相异步电动机的定子与转子之间的空气隙,一般仅为0.2mm~1.5mm气隙太大,电动机运行时的功率因数降低;气隙太小,使装配困难,运行不可靠,高次谐波磁场增强,从而使附加损耗增加以及使启动性能变差4.1.2 工作原理,1.旋转磁场的产生,,在空间位置上对称的定子绕组中通入时间相位上对称的三相交流电。

设:,图4.7 三相交流电流波形图,,,工作原理,,设电流为正时,在绕组中从首端流向末端,为负时,从末端流向首端当 0度瞬间,U为零、V为负,W为正,产生的合成磁场,如图4.7(a)所示,右边是N极,左边是S极图4.7 两极旋转磁场示意图,,工作原理,当 90度瞬间,U为正;V、W 为负,产生的合成磁场,如图(b)所示工作原理,当 180度瞬间,U为零;V为正、W 为负,产生的合成磁场,如图(c)所示工作原理,当 300度瞬间,U为负;V为零、W为正,产生的合成磁场,如图(d)所示工作原理,,可见,在电机中形成的合成磁场,是一个随时间变化的旋转磁场当电流变化一个周期,磁场也旋转一周当定子绕组连接形成的是两对磁极时,用相同的方法分析知:电流变化一个周期,磁场只转动了半圈,即转速减慢了一半,由此得:,,工作原理,,,2,.感应电动势的产生,,旋转磁场的磁力线被转子导体切割,产生感应电动势及电流设旋转磁场顺转,且某时刻为上北极N下南极S据右手定则可判断电流方向图4.8 三相电动机的转动原理,,工作原理,,3. 转子的转动,,流过电流的转子导体在磁场中要受到电磁力作用,力,F,的方向可用左手定则确定。

该电磁对转轴形成电磁转矩,使转子按照旋转磁场的方向旋转,转速为,n,转速,n总是小于而接近于,旋转磁场的转速,n,1,工作原理,,,4,.转差率,,,n,1,与,n,之差与,n,1,之比称为转差率,s,,即,,,,转差率是异步电动机的一个基本参数,对分析和计算运行状态及其机械特性有着重要的意义三相异步电动机的铭牌,,,1,.型号,,国产中小型三相电动机型号的系列为Y系列,是以电机中心高度为依据编制规格系列,如,,Y,-,200L2,-,6,,,,,,,,中、小型三相异步电动机的机座号与定子铁心外径及中心高度的关系见表4.2和表4.3异步电动机,,中心高度200mm,6极,,2号铁心,,长机座(M——中机座),,(S——短机座),,表4-1 三相异步电动机铭牌,,三 相 异 步 电 动 机,,,,型号Y2-200L-4,额定功率 30kW,额定电流 57.63A,额定电压 380V,频率 50H,Z,接法 D,额定转速 1470r/min,防护等级IP54,工作制SI,F级绝缘,功率因数 0.82,效率 0.84,× × 电 机 厂,,,,在三相异步电动机的外壳上,固定有一牌子,称铭牌。

铭牌上注明这台三相电动机的主要技术数据,是选择、安装、使用和修理(包括重绕组)三相电动机的重要依据,如表4-1所示,铭牌的主要内容如下主要系列,,,中、小型三相异步电动机的机座号与定子铁心外径及中心高度的关系见表4.2和表4.3表,4.2,小型异步三相电动机,,,,,,表,4.33,中型异步三相电动机,,机 座 号,,11,,12,,13,,14,,15,,定子铁心外径(mm),,560,,650,,740,,850,,990,,中心高度(mm),,375,,450,,500,,560,,620,,机 座 号,,1,,2,,3,,4,,5,,6,,7,,8,,9,,定子铁心外径(mm),,120,,145,,167,,210,,245,,280,,327,,368,,423,,中心高度(mm),,90,,100,,112,,132,,160,,180,,225,,250,,280,,,主要系列,,,2,.额定功率,,满载运行时轴上所输出的额定机械功率(kW),,3.额定电压,,指接到电动机绕组上的线电压,使用时应按规定加电压4.额定电流,,在额定电压下,输出额定功率时,流入定子绕组的线电流。

额定功率与其他额定数据之间有如下关系式:,,,,,,5.额定频率,:,,主要系列,,,6,.额定转速,,小于对应的同步转速,n,1,如,n,1,=1 500r/min,则,n,N,=1 440r/min7,.绝缘等级,,绝缘等级是指三相电动机所采用的绝缘材料的耐热能力,它表明三相电动机允许的最高工作温度8,.定额,,允许连续使用的时间,分为连续、短时、周期断续三种1)连续,,(2)短时,,(3)周期断续,,主要系列,,9,.接法,,,星形(Y)和三角形(D)两种定子绕组的连接只能按规定方法连接,不能任意改变接法,否则会损坏三相电动机10,.防护等级,,外壳的防护等级,IP是防护等级标志符号,数字分别表示电机防固体和防水能力如IP44中第一位数字“4”表示电机能防止直径或厚度大于1毫米的固体进入电机内壳第二位数字“4”表示能承受任何方向的溅水4.1.4 三相异步电动机的主要系列,Y系列三相异步电动机主要系列的型号、名称、使用特点和场合见表4-4所示,型号,名称,使用特点和场合,Y,,(IP44),,Y,,(IP23),(封闭式),,小型三相异步,,电动机,,(防护式),为一般用途三相笼型异步电动机,可用于起动性能、调速性能及转差率无特殊要求的机械设备,如金屑切削、机床、水泵、运输机械、农用机械,,IP44——封闭式,能防止灰尘、水滴大量地进入电动机内部,适用于灰尘多、水土飞溅的场合,,1P23——防护式,能防止水滴或其他杂物从垂直线成60,0,角的范围内,落入电动机内部,适用于周围环境比较干净、防护要求较低的场合,YX,高效率三相,,异步电动机,电动机效率指标较基本系列平均提高3%,适用于运行时间较长,负载率较高的场合,可较大幅度的节约电能,YD,变极多速三相,,异步电动机,电动机的转速可逐级调节,有双速、三速和四速三种类型,调节方法比较简单,适用于不要求平滑谓速的升降机、车床切削等,YH,高转差率三相,,异步电动机,较高的起动转矩,较小的起动电流,转差率高机械特性软。

适用于具有冲击性负载 起动及逆转较频繁的机械设备,如剪床、冲床、锻冶机械等,,型号,名称,使用特点和场合,YB,隔爆型三相,,异步电动机,电动机外客结构有隔爆措施,可用于燃性气体(如瓦斯和煤尘)或蒸气与空气形成的爆炸混合物的化工、煤矿等易燃易爆场所,YCT,电磁调速三相,,异步电动机,由普通笼型电动机、电磁转差离合器组成,用晶闸管可控直流进行无级调速,具有结构简单、控制功率小,调速范围较广等特点,转速变化率精度可达小于3%,适用于纺织、化工、造纸、水泥等恒转矩和通风机型负载,YR,,(IP44),(封闭式),,绕线转子三相,能在转子回路中串入电阻,减小起动电流,增大起动转矩;并能进行调速,适用于 对起动转矩要求高及需要小范围调速的传动装置上,YR,,(IP23),异步电动机,,(防护式),IP44与IP23的适用情况见表格前述,YZ,,YZR,起重冶金,,三相异步电动机,适用于冶金辅助设备及起动重机电力传动用的动力设备,电动机为断续工作制,基准工作制为S,3,、40%YZ、YZR分别是笼型和绕线转子型,,。
