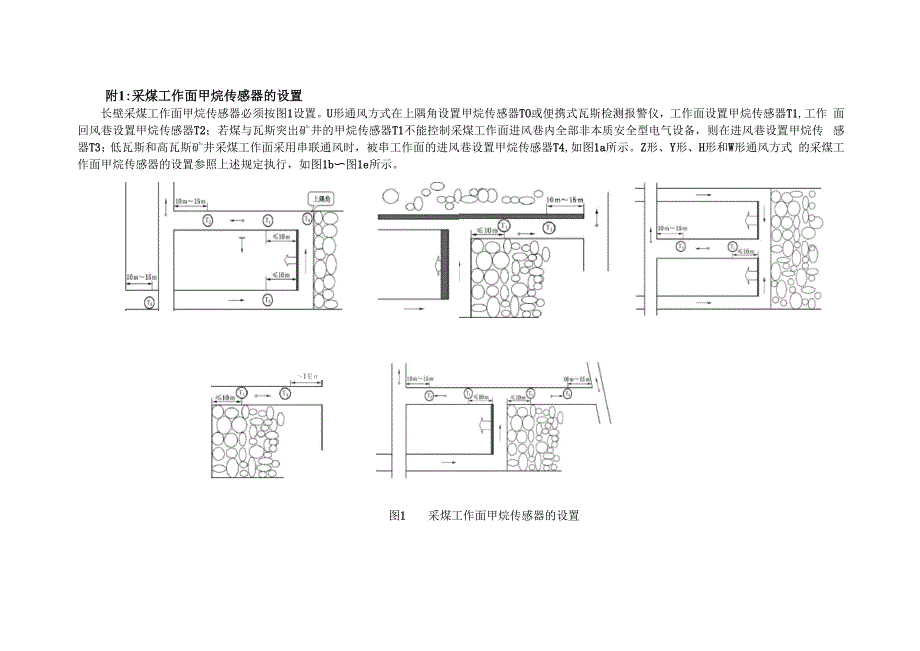

附1:采煤工作面甲烷传感器的设置长壁采煤工作面甲烷传感器必须按图1设置U形通风方式在上隅角设置甲烷传感器TO或便携式瓦斯检测报警仪，工作面设置甲烷传感器T1,工作 面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传 感器T3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4,如图1a所示Z形、Y形、H形和W形通风方式 的采煤工作面甲烷传感器的设置参照上述规定执行，如图1b〜图1e所示 I E it图1 采煤工作面甲烷传感器的设置附2：有专用排瓦斯巷采煤工作面甲烷传感器的设置有排瓦斯巷的采煤工作面甲烷传感器必须按图2设置甲烷传感器TO、Tl、T2的设置同图la；在专用排瓦斯巷设置甲烷传感器T7,在工作面混合 回风风流处设置甲烷传感器T8,如图2所示图2 有专用排瓦斯巷采煤工作面甲烷传感器的设置 采煤工作面甲烷传感器报警浓度、断电浓度、复电浓度及断电范围甲烷传感器设置地点甲烷传感 器编号报警浓度断电浓度复电浓度断电范围采煤工作面上隅角T三 1.0%CH三 1.5%CH<1.5%CH工作面及其冋风巷内全部非本质安全型由气设备低瓦斯和高瓦斯矿井的采 煤工作面0T14±1.0%CH44±1.5%CH44<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备煤与瓦斯突出矿井的采煤 工作面T1 rp±1.0%CH4±1.5%CH4<1.0%CH4工作面及其进、回风巷内全部非本质安全型电气设备采煤工作面回风巷TO±1.0%CH±1.0%CH<1.0%CH工作面及其回风巷内全部非本质安全型电气设备高瓦斯、煤与瓦斯突出矿 井回采工作面进风巷2T34±0.5%CH44±0.5%CH44<0.5%CH4进风巷内全部非本质安全型电气设备米用串联通风的被串米煤 工作面讲风巷T4 rp±0.5%CH±0.5%CH4<0.5%CH4被串采煤工作面及其进回风巷内全部非本质安全型电气设备专用排瓦斯巷T22.5%CH22.5%CH<2.5%CH工作面内全部非本质安全型由气设备有专用排瓦斯巷的采煤工 作面混合冋风流处T784±1.0%CH44±1.0%CH44<1.0%CH4工作面内及其回风巷内全部非本质安全型电气设备附3：掘进工作面甲烷传感器的设置煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器必须按图3设置，并实现瓦斯风电闭锁。
在工作面混合风流处设置甲烷传感器T1,在工 作面回风流中设置甲烷传感器T2 ；采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器T3设置甲烷传感器 T3掘进工作面甲烷传感器报警浓度、断电浓度、复电浓度及断电范围图 4 双巷掘进工作面甲烷传感器的设置甲烷传感器设置地点编号报警浓度断电浓度复电浓度断电范围煤巷、半煤岩巷和有瓦斯涌 出岩巷的掘进工作面T1三1.0%CH4三1.5%CH4<1.0%CH4掘进巷道内全部非本质安全型电 气设备煤巷、半煤岩巷和有瓦斯涌 出岩巷的掘进工作面回风流 中T2三1.0%CH4三1.0%CH4<1.0%CH4掘进巷道内全部非本质安全型电 气设备采用串联通风的被串掘进工 作面局部通风机前T3三0.5%CH4三0.5%CH4<0.5%CH4掘进巷道内全部非本质安全型电 气设备三1.5%CH4三1.5%CH4<0.5%CH4包括局部通风机在内的掘进巷道 内全部非本质安全型由气设备高瓦斯矿井双巷掘进工作面 混合冋风流处T3三1.5%CH4三1.5%CH4<1.0%CH4包括局部通风机在内的全部非本质安全由源附 4：其他地点甲烷传感器的设置1、高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于 1000m 时，必须在回风巷中部增设甲烷传感器。
2、高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于 1000m 时，必须在掘进巷道中部增设甲烷传感器3、使用架线电机车的主要运输巷道内，装煤点处必须设置甲烷传感器，如图5所示（报警浓度±0.5%CH、断电浓度4±0.5%CH4、 复电浓度＜0.5%CH4、断电范围：装煤点处上风流100米内及其下风流的架空线电源和全部非本质安全型电气设备）.2/7 7" 2〃 7打 7川架空线装煤点3~5m图 5:装煤点甲烷传感器的设置4、 采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器（采区回风甲烷传感器报警浓度±1.0%CH4、一翼回风及总回风 甲烷传感器报警浓度±0.75%CH4））5、 井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器（报警浓度±1.5%CH4、断电浓度±1.5%CH4、复电浓度＜1.5%CH4）6、 井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器（报警浓度±1.0%CH4、断电浓度±1.0%CH4、复电浓度＜1.0%CH4）7、 地面瓦斯抽放泵站内必须在室内设置甲烷传感器（报警浓度±0.5%CH4）8、 抽放泵输入管路中应设置甲烷传感器利用瓦斯时，应在输出管路中设置甲烷传感器（报警浓度＜30% CH4）；不利用瓦斯、 采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器（报警浓度＜25% CH4 ）。
附5：其他传感器的设置1、容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为20.0024%CO,如图6示图6采煤工作面一氧化碳传感器的设置2、 输送机滚筒下风侧10m〜15m处应设置烟雾传感器3、 容易自燃，自燃煤层及地温高的矿井采煤工作面应设置温度传感器温度传感器的报警值为30°C如图7所示图7采煤工作面温度传感器的设置。
