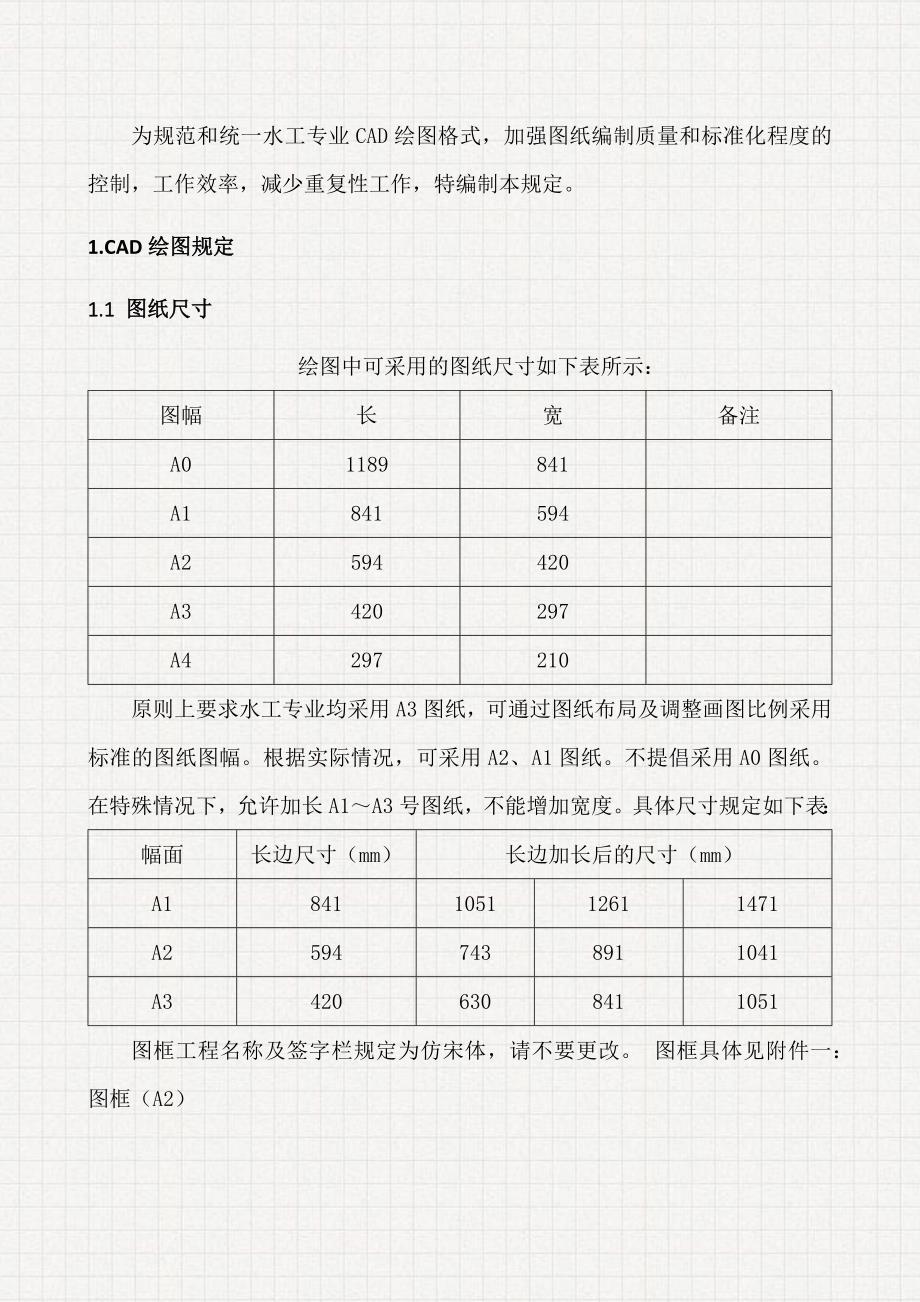

为规范和统一水工专业 CAD 绘图格式，加强图纸编制质量和标准化程度的控制，工作效率，减少重复性工作，特编制本规定1.CAD 绘图规定 1.1 图纸尺寸 绘图中可采用的图纸尺寸如下表所示：图幅 长 宽 备注A0 1189 841A1 841 594A2 594 420A3 420 297A4 297 210原则上要求水工专业均采用 A3 图纸，可通过图纸布局及调整画图比例采用标准的图纸图幅根据实际情况，可采用 A2、A1 图纸不提倡采用 A0 图纸在特殊情况下，允许加长 A1～A3 号图纸，不能增加宽度具体尺寸规定如下表：幅面 长边尺寸（mm） 长边加长后的尺寸（mm）A1 841 1051 1261 1471A2 594 743 891 1041A3 420 630 841 1051图框工程名称及签字栏规定为仿宋体，请不要更改 图框具体见附件一：图框（A2） 1.2 图纸比例 1.2.1 比例为图中图形与其实物相应要素的线性尺寸之比比例符号以“：”表示，如 1：100 等； 1.2.2 常用比例 水工专业绘制图样时，宜选用下表规定的比例，并优先选用常用比例常用比例 可用比例1：10n (1：10；1：100)1：20n (1：20；1：200)1：50n (1：50；1：500)1：1.5n (1：15；1：150)1：2.5n (1：25；1：250)1：3n (1：30；1：300)1：4n (1：40；1：400)1：6n (1：60；1：600)1.2.3 比例在水工专业图纸中的应用图纸 常用比例 可用比例 备注平面图、立面图 1:500、1:200、1:100 1：250、1：150断面图 1:200、1:100 1：250、1：150桩位图 1:200、1:100 1：250、1：150梁板布置图等构件布置图 1:200、1:100 1：250、1：150配筋图 1:50、1:20 1：40、1：30 配筋断面图比例一般不超过 1:50大样图、详图 1:20、1:10、1:5 1：50，1：40，1：30（1） 绘图时应选择合适的绘图比例，使图面布置紧凑, 主次分明； （2） 各个方案相对应的图纸应采用相同比例绘制； （3） 受图幅限制需分开几张图绘制的图纸应采用同一比例； （4） 不同设计人设计的相同构件图纸应采用同一比例； （5） 特殊情况下，经专业负责人同意可采用其他比例； （6） 同张图有不同的比例的图样时，图框比例栏应为“见图” ，实际比例在图中个图样下方标注。
2.2.4 作图时宜按实际尺寸在模型空间形成图形，再根据比例需要缩放图框，以适应图形1.3 图纸字体 1.3.1 图框字体 图框工程名称及签字栏规定为仿宋体，其字体、字型、字高、宽度比已经在图框中预先设定，请不要更改图框具体见附件一：图框（A3） 1.3.2 绘图字体 为便于绘图与编辑，图面上的不同功能的文字要求采用不同的字型，字型名称建议按下表统一采用字体 字型名称 字型高度(mm) 斜度(度) 宽高比 备注尺寸标注 3.00 0 0.8 尺寸标注文字图面说明 4.00 0 0.8 用于图面一般性的说 明钢筋标注 4.00 0 0.8 用于配筋图钢筋编号 标注ZSM+ 大字体+HZTXT钢筋标注 5.00 0 0.8 用于说明中的 “说明”字样及标示图名注：字型高根据图纸比例缩放，如 1：100 的图框，3 号字型高应为 300 1.4 图层 2.4.1 为便于绘图与编辑、管理图纸内容、提高工作效率，要求将图面上的不同内容分图层绘制，图纸内容分层可参照下表执行，图层名称以中文标识，主要图层建议按下表统一； 2.4.2 可根据不同图纸绘图需要增设图层，应便于以后修改图纸； 2.4.3 线条宽度应在图层内设置，线条颜色、线宽设置为“BYLAYER” ；序号 图层名称 图层颜色及颜 色号码 图纸内容 线条宽度 备注1 图框 7（白色） 图框 0.5（0.7） 按标准图框设 置2 粗线条 6（品红色） 结构外轮廓线条、钢 筋 0.353 一般线条 1（红色） 一般线条 0.204 尺寸标注 4（青色） 尺寸线条 0.205 文字说明 7（白色） 一般文字及尺寸标注 部分的文字 0.206 地形地质 8（浅色） 含地形线水深线地质 等背景内容 0.157 虚线 5（蓝色） 0.208 点划线 3（绿色） 0.20。
