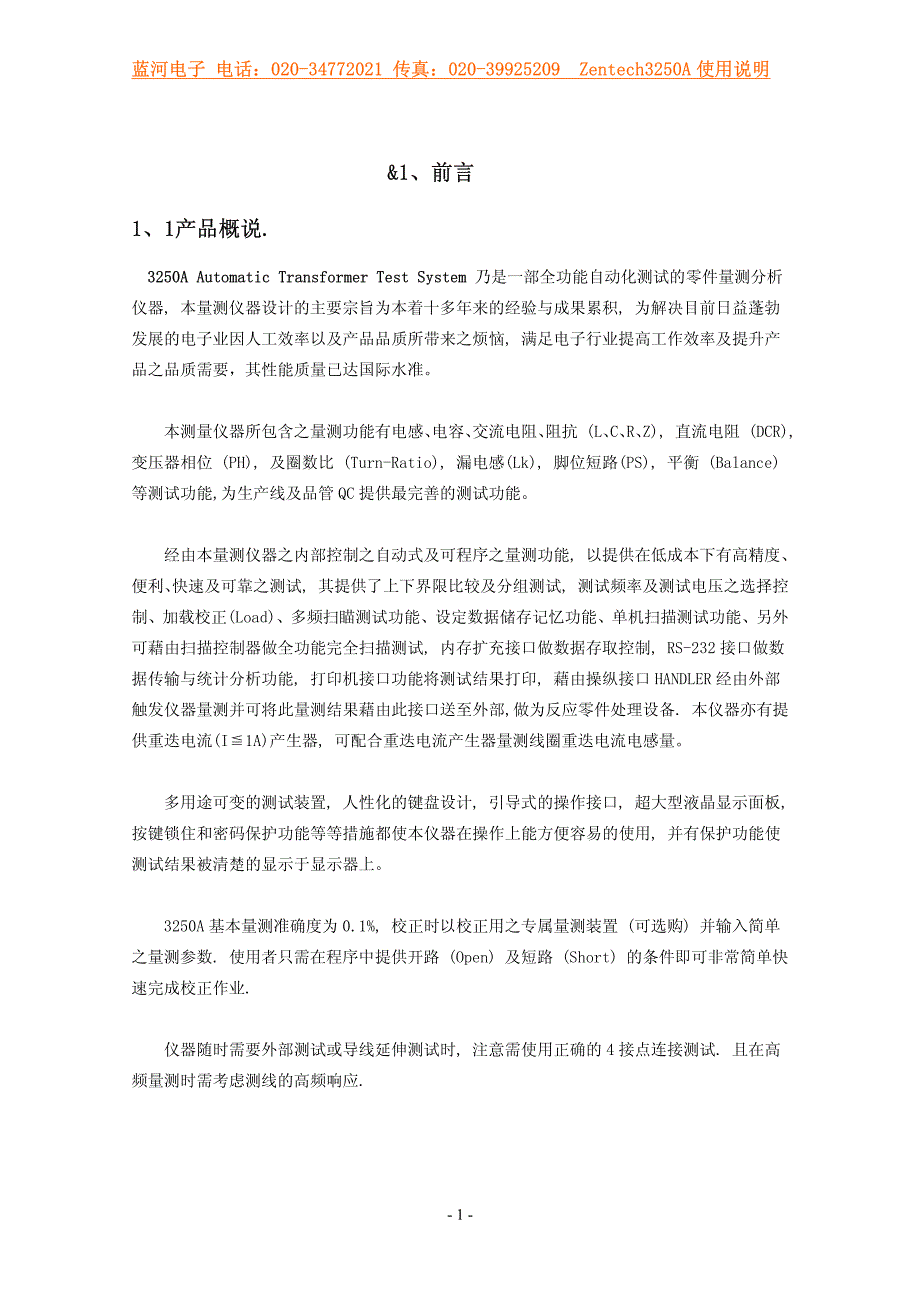

蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明 - 1 - 1、前言. 1、1 产品概说. 3250A Automatic Transformer Test System 乃是一部全功能自动化测试的零件量测分析仪器, 本量测仪器设计的主要宗旨为本着十多年来的经验与 ...1、前言. 1、1 产品概说. 3250A Automatic Transformer Test System 乃是一部全功能自动化测试的零件量测分析仪器, 本量测仪器设计的主要宗旨为本着十多年来的经验与 ...&1、前言 1、1产品概说. &1、前言 1、1产品概说. 3250A Automatic Transformer Test System 3250A Automatic Transformer Test System 乃是一部全功能自动化测试的零件量测分析仪器, 本量测仪器设计的主要宗旨为本着十多年来的经验与成果累积, 为解决目前日益蓬勃发展的电子业因人工效率以及产品品质所带来之烦恼, 满足电子行业提高工作效率及提升产品之品质需要，其性能质量已达国际水准。
本测量仪器所包含之量测功能有电感、 电容、 交流电阻、 阻抗 (L、 C、 R、 Z), 直流电阻 (DCR), 变压器相位 (PH), 及圈数比 (Turn-Ratio), 漏电感(Lk), 脚位短路(PS), 平衡 (Balance)等测试功能,为生产线及品管 QC 提供最完善的测试功能 经由本量测仪器之内部控制之自动式及可程序之量测功能, 以提供在低成本下有高精度、便利、 快速及可靠之测试, 其提供了上下界限比较及分组测试, 测试频率及测试电压之选择控制、加载校正(Load)、多频扫瞄测试功能、设定数据储存记忆功能、单机扫描测试功能、另外可藉由扫描控制器做全功能完全扫描测试, 内存扩充接口做数据存取控制, RS-232 接口做数据传输与统计分析功能, 打印机接口功能将测试结果打印, 藉由操纵接口 HANDLER 经由外部触发仪器量测并可将此量测结果藉由此接口送至外部,做为反应零件处理设备. 本仪器亦有提供重迭电流(I≦1A)产生器, 可配合重迭电流产生器量测线圈重迭电流电感量 多用途可变的测试装置, 人性化的键盘设计, 引导式的操作接口, 超大型液晶显示面板, 按键锁住和密码保护功能等等措施都使本仪器在操作上能方便容易的使用, 并有保护功能使测试结果被清楚的显示于显示器上。
3250A 基本量测准确度为 0.1%, 校正时以校正用之专属量测装置 (可选购) 并输入简单之量测参数. 使用者只需在程序中提供开路 (Open) 及短路 (Short) 的条件即可非常简单快速完成校正作业. 仪器随时需要外部测试或导线延伸测试时, 注意需使用正确的 4 接点连接测试. 且在高频量测时需考虑测线的高频响应.蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明 - 2 - 1.2规格摘要 1.2规格摘要 测定参数 测定参数 : 第一测试参数 -- L、C、R、｜Z｜、Y、△、△%、DCR、Turn-Ratio 第二测试参数 -- Q、D、R、θ 基本精度 基本精度 : Basic 0.1%（1kHz/ 1V rms） 测定范围 测定范围 : L -- .0001uH ～ 9999.9H C -- .001pF ～ 999.99mF R -- .0001Ω ～ 999.99MΩ ｜ Z｜ -- .0001Ω ～ 999.99MΩ Q -- .0001 ～ 99999 D -- .0001 ～ 99999 θ -- -90.00° ～ ＋90.00° DCR -- .01mΩ ～ 99.999kΩ Np -- .01 ～ 999.9 Turn Ns -- .01 ～ 999.9 Turn（＋、—） 测定频率 测定频率 : 20Hz 至 300KHz 测定电压 测定电压 : 10mV 至 2Vrms, 每段 10mV 等效电路 等效电路 : 串联、并联 零点校正 零点校正 : 开路、短路 圈数比 圈数比 : 频率 1KHz 至 300KHz, 测试电压 0.1V 至 10Vrms 注意 : 注意 : 因本测试机只能接受 10V 的感应电压, 故设定圈数比时以 Vs 不大于 10V 为主. 扫描测试 扫描测试 : 配合扫描测试治具可做 20 点之变压器扫描测试. 1.3 附带检查 1.3 附带检查 当贵客户在收到这仪器后, 请检查下列项目: (1). 此制品外表是否有任何损害或刮伤. (2). 表 1-2 为本机之附件. 如果您发现任何损坏或附件遗失, 请通知本公司、分公司或代理商以求立即之服务. 表 1 - 2 标准附件 项 目 材 料 编 号数量备 注 表 1 - 2 标准附件 项 目 材 料 编 号数量备 注 电源线 P0001 1 1 公尺长弯头电源线 测试线 (4-Terminal) T01010 1 夹测待测物用 测试线 (2-Terminal) TR0010 1 Turn-Ratio 专用测试夹 慢熔保险丝 1A F1A001 2 电源 AC 220V 用 使用说明书 M1100 1 中文 蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明 - 3 - 2、规格 (15℃～35℃ RH ≦ 75%) 2.1 量测功能 2、规格 (15℃～35℃ RH ≦ 75%) 2.1 量测功能 量测参数 : 量测参数 : ｜ Z｜ : 阻抗绝对值 ｜ Y｜ : 电纳 L : 电感量 C : 电容量 R : 电阻 D : 损失因素 Q : 品质因素 Rs : 等效串联电阻 Rp : 等效并联电阻 X : 电抗 θ : 相位 △ : L/C/R/｜Z｜偏差值 △% : L/C/R/｜Z｜偏差百分比 DCR : 直流电阻 Np/Ns : 圈数比 Vp/Vs : 电压比 Ns : 次级圈数 Vs : 次级电压 参数组合 : ｜ Z｜ ,｜ Y｜参数组合 : ｜ Z｜ ,｜ Y｜ L, CL, C R R θ(deg)/θ(rad) D, Q, Rs, Rp, Q, X, 误差校正补偿 (Deviation)： 误差校正补偿 (Deviation)： 当因外接治具造成机器量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值校正为实际值, 将治具所造成之误差影响减至最低. 等效电路 等效电路 ：并联、串联. 檔位 檔位 ：自动、手动. 触发模式 触发模式 ：内部触发、手动触发、外部触发 (RS-232, Handler Interfaces 选购). 测量端子 测量端子 ：电感、电容、阻抗. 直流电阻为 4 端测试. 圈数比为 6 端测试. 积分时间 积分时间 ：快速、中速、慢速. 蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明 - 4 - 2.2测试讯号 2.2测试讯号 频率： 频率： 20Hz～300KHz 准确度：±0.01% 讯号标准： 范围 设定准确度 讯号标准： 范围 设定准确度 电压 电压 10mVrms to 2 Vrms ±10%＋1mVrms 输出阻抗 输出阻抗 ： Turn 10Ω,当测试位准≤2V 50Ω,当测试位准＞2V 其 他 Constant=OFF:依电阻范围不同而定 Constant=320X: 100Ω ±0.5% Constant=107X: 25Ω ±0.5% Constant=106X: 50Ω 100mA±0.5%(1V 设定) 电感负载小于 10Ω,10Ω±10%,阻抗≥10Ω 测试讯号标准观看： 模式 范围 准确度 测试讯号标准观看： 模式 范围 准确度 Voltage1 10mVrms to 2 Vrms ±（3% of reading ＋0.5mVrms） 1：当待测物之阻抗小于 100Ω, 测试讯号标准需加上阻抗大小量测准确度 (参考表 2-1) 2.3 测量范围 2.3 测量范围 参数 范围 参数 范围 阻抗大小, 交流阻抗, 电抗 0.1 mΩ to 999.999 MΩ 电纳 0.1 nS to 99.9999 S 电容 0.001 pF to 999.99 mF 电感 0.1 nH to 9.9999 kH 损失因素 0.0001 to 99999 品质因素 0.0001 to 99999 相位角 -90.00 ° to 90.00 ° 偏差百分比 -100.00% to 100.00 % 直流电阻 0.01 mΩ to 99.999 kΩ 圈数比 100 : 1 次级电压 10V max 蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明 - 5 - 2.4 测量准确 2.4 测量准确 当确实遵守下列条件和状态能有效确保测量准确： (1) 热机时间：≧30 分 (2) 做完正确开路和短路归零校正. 2.5 准确度 2.5 准确度 厂内校正 1 年内 温度 ：23℃±5℃ 相对湿度 ：80% maximum 热机 ：最少 30 分钟 在以上条件下作归零校正 1. 阻抗大小 – 相位准确度 1. 阻抗大小 – 相位准确度 基本准确度如表 2-1 以快速测量时, 准确度乘以 2 2. 电感, 电容, 交流阻抗准确度 2. 电感, 电容, 交流阻抗准确度 品质因素≧10(损失因素≦0.1), 相对于阻抗大小之精度, 其中 感抗 =｜2πfL｜ 容抗 =｜1/(2πfC)｜ 根据图 2-1 LC 和阻抗大小转换表. 当品质因素 蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明 - 6 - 表 2-1 阻抗大小 – 相位准确度 表 2-1 阻抗大小 – 相位准确度 频率 (Hz) 注 : 在境界之规格以较好的一边为适用 4. 等效串联电阻. 等效并联电阻准确度 频率 (Hz) 注 : 在境界之规格以较好的一边为适用 4. 等效串联电阻. 等效并联电阻准确度 品质因素≦0.1 交流阻抗准确度= 阻抗大小准确度 品质因素≧0.1 准确度乘以 (1＋Q) 5. 直流电阻准确度5. 直流电阻准确度 ：±(0.5% ＋ 0.2mΩ) >10mΩ ±(1% ＋ 0.2mΩ) <10mΩ 6. 圈数准确度 6. 圈数准确度 ：±(0.5% ＋ 0.2T)蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明蓝河电子 ：020-34772021 ：020-39925209 Zentech3250A 使用说明 -。
