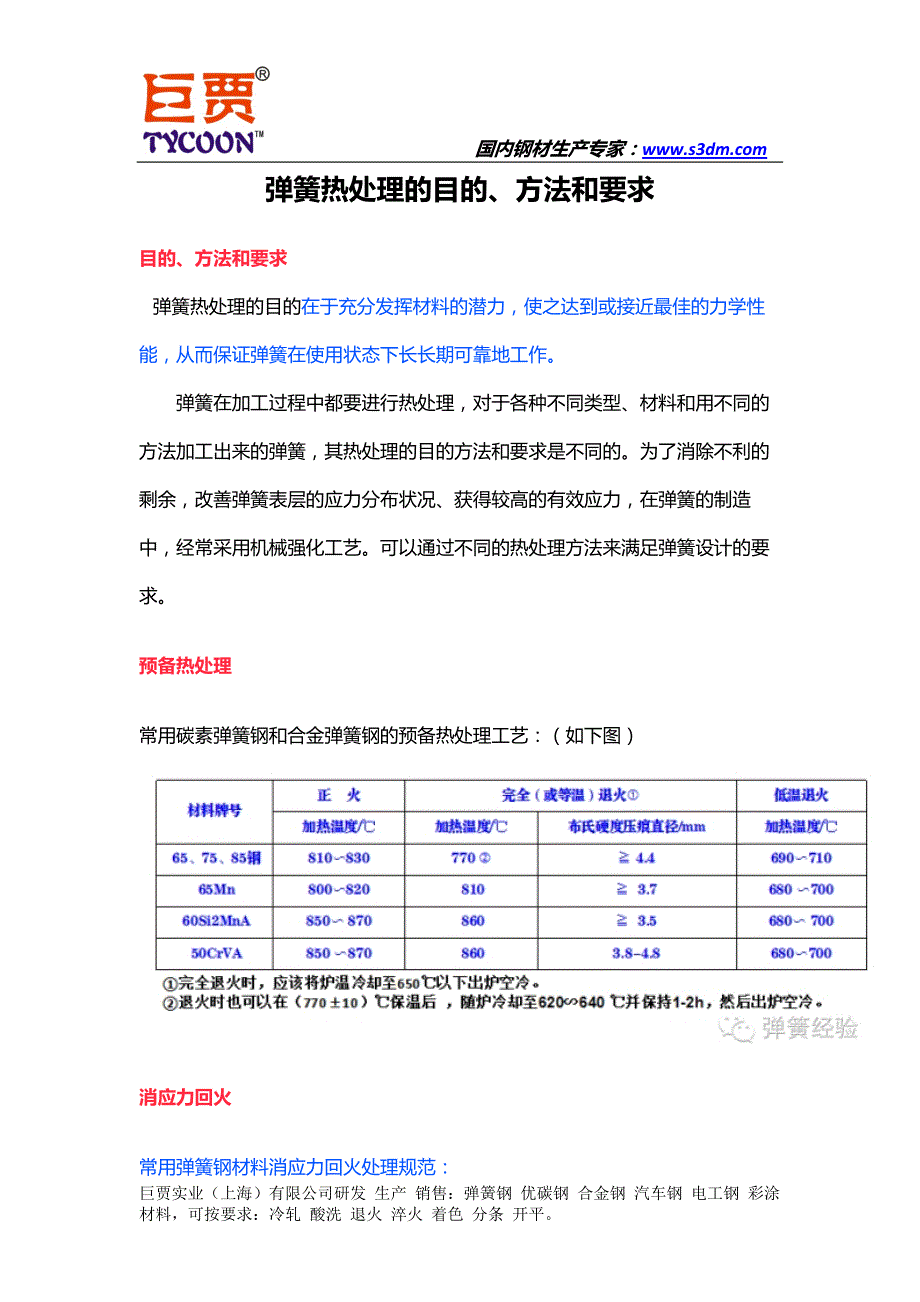

国内钢材生产专家：巨贾实业（上海）有限公司研发 生产 销售：弹簧钢 优碳钢 合金钢 汽车钢 电工钢 彩涂 材料，可按要求：冷轧 酸洗 退火 淬火 着色 分条 开平弹簧热处理的目的、方法和要求 目的、方法和要求 弹簧热处理的目的在于充分发挥材料的潜力，使之达到或接近最佳的力学性能，从而保证弹簧在使用状态下长长期可靠地工作 弹簧在加工过程中都要进行热处理，对于各种不同类型、材料和用不同的方法加工出来的弹簧，其热处理的目的方法和要求是不同的为了消除不利的剩余，改善弹簧表层的应力分布状况、获得较高的有效应力，在弹簧的制造中，经常采用机械强化工艺可以通过不同的热处理方法来满足弹簧设计的要求 预备热处理 常用碳素弹簧钢和合金弹簧钢的预备热处理工艺：（如下图） 消应力回火 常用弹簧钢材料消应力回火处理规范： 国内钢材生产专家：巨贾实业（上海）有限公司研发 生产 销售：弹簧钢 优碳钢 合金钢 汽车钢 电工钢 彩涂 材料，可按要求：冷轧 酸洗 退火 淬火 着色 分条 开平冷拔成形并经过强化处理的材料，在冷状态下加工成弹簧，或者时效处理后又经过变形加工的弹簧性元件，都应该进行消应力回火处理。
处理的规范是按材料的种类和规格决定，达到既要消除加工应力，又要保证材料的强度、硬度和韧性等 消应力回火温度对各种材料弹簧力学性能的影响： 消应力回火温度对各种材料弹簧力学性能的影响是客观存在的可以用回火温度对碳素弹簧钢丝、油淬火回火钢丝和 1Crl8Ni9 弹簧材料力学性能的影响加以说明 根据试验：大多数冷加工的奥氏体不锈钢，在经过 320-440℃回火处理 10-60min 后，力学性能、弹性、疲劳强度和松驰性能都会得到不同的提高，其抗拉强度大约可以增加 10%这是因为在回火过程中有一种细微的碳化物 M23C6在原子晶格结构中析出，使得材料可以增加抗拉强度；另外，弹簧成形后通过回火处理可以减少因为加工成形而引起的内应力，提高了疲劳强度 消应力回火的温度和保温时间对拉伸弹簧的初拉力的影响： 消应力回火对拉伸弹簧的初拉力是有影响的，回火温度低，保温时间短，保留的初拉力较大，反之初拉力保留得小下图列出了回火温度、时间对拉伸弹簧初拉力的残余百分比试验值如下图）：国内钢材生产专家：巨贾实业（上海）有限公司研发 生产 销售：弹簧钢 优碳钢 合金钢 汽车钢 电工钢 彩涂 材料，可按要求：冷轧 酸洗 退火 淬火 着色 分条 开平。
可以根据拉伸弹簧所需要的初拉力大小，对消应力回火温度与保温时间进行调整为了弹簧加工的需要消应力回火有时要进行多次，为了防止材料强度降低，应注意以后的每次回火都要比第一次的回火温度低 20-50℃. 淬火和回火 常用弹簧材料的淬火和回火处理规范： 用退火材料成形或热卷成形（材料直径、厚度较大）、热弯成形的弹簧为了确保弹簧的强度和性能，应进行淬火和回火处理常用弹簧材料淬火和回国内钢材生产专家：巨贾实业（上海）有限公司研发 生产 销售：弹簧钢 优碳钢 合金钢 汽车钢 电工钢 彩涂 材料，可按要求：冷轧 酸洗 退火 淬火 着色 分条 开平火处理规范（如下图）：淬火和回火处理的注意事项： 弹簧的淬火应在保护气氛炉、真空炉或盐炉中进行回火可以在空气炉、硝盐炉或真空炉内进行对有回火脆性的材料，例如锰钢、硅锰钢、铬硅钢等 在回火后应讯速在水或油中冷却，并立即补充进行低于 200℃的低温回火，以消除冷却应力 由于合金弹簧钢含碳量比较高，又含一定的合金元素，淬火后内应力较大，容易形成淬火裂纹所以淬火后应该尽快回火如不能及时回火，应先在低于回火温度下保持一段时间 等温淬火 国内钢材生产专家：巨贾实业（上海）有限公司研发 生产 销售：弹簧钢 优碳钢 合金钢 汽车钢 电工钢 彩涂 材料，可按要求：冷轧 酸洗 退火 淬火 着色 分条 开平。
等温淬火的目的： 为了使得弹簧在获得良好的综合性能的前提下，提高微量塑性变形抗力和抗松弛性能，并减少淬火变形，可采用贝氏体等温淬火、马氏体等温淬火等方法，其中马氏体等温回火在弹簧性零件中应用较多 等温淬火后一般不需要进行回火处理，如进行补充回火，可以进一步提高弹性性能，改善综合性能下图列出 60i2MnA 钢等温淬火与普通淬火回火力学性能的比较（如下图）：巨贾实业（上海）有限公司于 2010 年 5 月经国家相关部门批准注册成立，注册资本 1200 万，实到资本 1200 万公司成立以来，凭借着优质的产品、良好的信用、优良的服务，不仅与国内的多家企业建立了长期的合作关系，同时，也将产品远销于国外。
