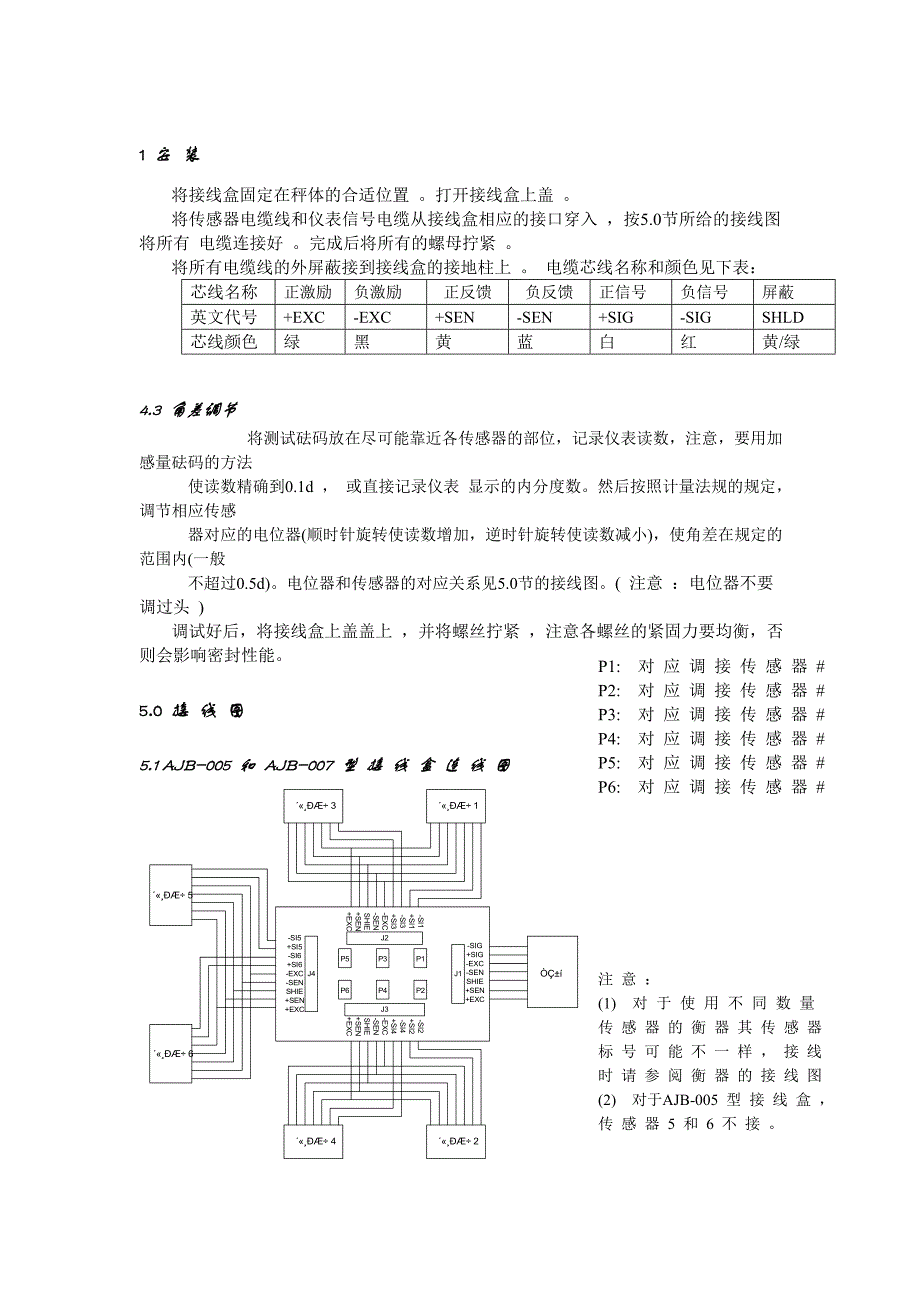

1 1 安安 装装 将接线盒固定在秤体的合适位置 打开接线盒上盖 将传感器电缆线和仪表信号电缆从接线盒相应的接口穿入 ,按5.0节所给的接线图 将所有 电缆连接好 完成后将所有的螺母拧紧 将所有电缆线的外屏蔽接到接线盒的接地柱上 电缆芯线名称和颜色见下表: 芯线名称正激励负激励 正反馈 负反馈 正信号负信号屏蔽 英文代号+EXC-EXC+SEN-SEN+SIG-SIGSHLD 芯线颜色绿黑黄蓝白红黄/绿4.34.3 角差调节角差调节将测试砝码放在尽可能靠近各传感器的部位,记录仪表读数,注意,要用 加感量砝码的方法使读数精确到0.1d , 或直接记录仪表 显示的内分度数然后按照计量法规的规 定,调节相应传感 器对应的电位器(顺时针旋转使读数增加,逆时针旋转使读数减小),使角差在规定 的范围内(一般不超过0.5d)电位器和传感器的对应关系见5.0节的接线图 注意 :电位器不要 调过头 ) 调试好后,将接线盒上盖盖上 ,并将螺丝拧紧 ,注意各螺丝的紧固力要均衡, 否则会影响密封性能5.05.0 接接 线线 图图 5.15.1 AJB-005AJB-005 和和 AJB-007AJB-007 型型 接接 线线 盒盒 连连 线线 图图 -SI5 +SI5 -SI6 +SI6 -EXC -SEN SHIE +SEN +EXC-SIG +SIG -EXC -SEN SHIE +SEN +EXC-SI1 +SI1 -SI3 +SI3 -EXC -SEN SHIE +SEN +EXC-SI2 +SI2 -SI4 +SI4 -EXC -SEN SHIE +SEN +EXCJ2J3P5P3P1P2P4P6J4J1´«¸ÐÆ÷ 5´«¸ÐÆ÷ 6´«¸ÐÆ÷ 4´«¸ÐÆ÷ 2´«¸ÐÆ÷ 3´«¸ÐÆ÷ 1ÒDZíP1: 对 应 调 接 传 感 器 #1 P2: 对 应 调 接 传 感 器 #2 P3: 对 应 调 接 传 感 器 #3 P4: 对 应 调 接 传 感 器 #4 P5: 对 应 调 接 传 感 器 #5 P6: 对 应 调 接 传 感 器 #6注 意 : (1) 对 于 使 用 不 同 数 量 传 感 器 的 衡 器 其 传 感 器 标 号 可 能 不 一 样 , 接 线 时 请 参 阅 衡 器 的 接 线 图 (2) 对于AJB-005 型 接 线 盒 , 传 感 器 5 和 6 不 接 。
5.25.2 AJB-015AJB-015 型型 接接 线线 盒盒 连连 线线 图图 - EXC - SEN - SIG SHLD +SIG +SEN +EXCTB2TB3R16R12R4R8TB1+EXC +SIG SHLD - SIG - EXCTB4TB5+EXC +SIG SHLD - SIG - EXC+EXC +SIG SHLD - SIG - EXC+EXC +SIG SHLD - SIG - EXCÒÇ±í´«¸ÐÆ÷ 4´«¸ÐÆ÷ 2´«¸ÐÆ÷ 3´«¸ÐÆ÷ 1R12 对 应 调 接 传 感 器 #1 R4 对 应 调 接 传 感 器 #2 R16 对 应 调 接 传 感 器 #3 R8 对 应 调 接 传 感 器 #4。
