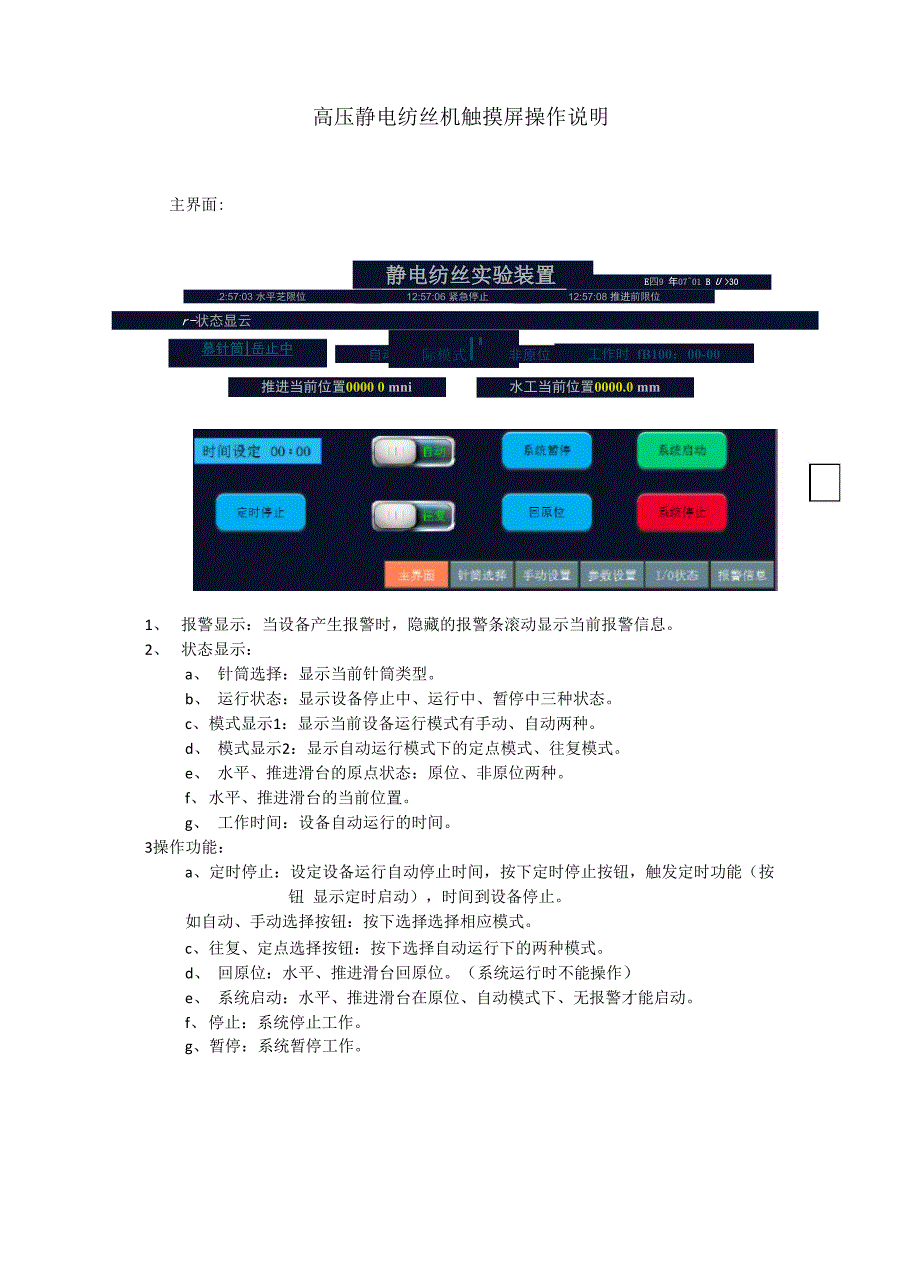

高压静电纺丝机触摸屏操作说明主界面:静电纺丝实验装置E四9 年07^01 B U >30.2:57:03 水平芝限位12:57:06 紧急停止12:57:08 推进前限位r-状态显云慕针筒|岳止中自动际模式II非原位工作时 fB100：00-00推进当前位置0000 0 mni水工当前位置0000.0 mm1、 报警显示：当设备产生报警时，隐藏的报警条滚动显示当前报警信息2、 状态显示：a、 针筒选择：显示当前针筒类型b、 运行状态：显示设备停止中、运行中、暂停中三种状态c、 模式显示1：显示当前设备运行模式有手动、自动两种d、 模式显示2：显示自动运行模式下的定点模式、往复模式e、 水平、推进滑台的原点状态：原位、非原位两种f、 水平、推进滑台的当前位置g、 工作时间：设备自动运行的时间3操作功能：a、定时停止：设定设备运行自动停止时间，按下定时停止按钮，触发定时功能（按钮 显示定时启动），时间到设备停止如自动、手动选择按钮：按下选择选择相应模式c、 往复、定点选择按钮：按下选择自动运行下的两种模式d、 回原位：水平、推进滑台回原位系统运行时不能操作）e、 系统启动：水平、推进滑台在原位、自动模式下、无报警才能启动。
f、 停止：系统停止工作g、暂停：系统暂停工作针筒选择：选择相对应的针筒系统运行时不能操作）三、手动控制：在手动模式下对推进电机、水平电机操作选择速度等级一动作四、参数设置:nunOODD 0起始点执行 位曰.向左向右前进后垠向左回原任参数设置2013 年 17.^01 H L3 i01 13EM针同0000.0000.0000 mru/nin起始点0.0限位点| 0.0 | 0.0 fclJ | 0-0针筒限位血1针筒瓣 Iqooo.o推进电机位登我置当前位置推谜电机自幼运行速度速度等级A* (nun)Wftul针冏 l '主界面 针筒选择手劫设置痞抽设置1知状态报警信息水二电机 诚点模式0000 0000.0000 mm/m i n水平电机位置设置 当包［ 位置水平电机自动运行速度 速度等级推进电机手幼控制水平电机三动控制速度等级 F 0 000.0000 mm/inin速度等钗 O 1000.0000 ram/inin水平电机 口动模式限位点| 0KE31、 推进电机、水平电机位置设置：a、 显示当前位置b、 执行位置：输入电机到达的位置，电机调用后，电机运行到达输入的位置2、 推进电机、水平电机自动运行速度：输入自动运行时的速度等级（1-99999），显示相应的运行速度。
3、 针筒限位:设置3种针筒的起始点、限位点a、 可直接输入相应的位置b、 通过手动控制或推进电机、水平电机位置设置中的位置调用使滑台到达指定位置 后，相应起始点、限位点的调用（或直接把位置输入进去），调用后系统自动把 当前滑台所在位置记录4、 水平电机自动模式：设置方式与针筒限位同理在往复模式下运行时水平滑台按照起始点、限位点往复运行5、 水平电机定点模式：该模式下系统运行时可通过向左向右按钮进行调整6推进电机、水平电机手动控制：同手动界面的功能相同注意：以上操作除6和5里面的向左向右两个按钮，全部需要权限打开权限的方法:在该界面点击参数设置，会出现下图信息，编号输入1密码输入1即可进 行设置编号输入2密码输入2即可对设备管理进行操作跳转到设备管理界面，该界面可对温度、 湿度、开门报警进行屏蔽操作完毕后记得注销!五、I/O状态：输入输出的实时状态I/O状态跑19年Q5月24日聪23 |XDQ |1紧急，停止K1Q ■门安全开美YOQ ||根进定庖LflO ||报警灯XD1■旅进前限血幻1 ■灯光开关¥01■水平定位LY1L |■门报墅X02■推进后即皿—排凰开美YOE|备用fl3 ||昭明K031水平度限位X13 ■高压开美Y03|备用fl3 ||排风X04■水平右限位湖■滚曲开美■捐进定钮?11 |■覆简X051备用X15 —温度揭警开矢TOE|水平定卮£?15 |■高压X061畚用X16 —艘报警开美W8■番用T16 ||奇用K0? |1备用X17 .备用¥07 ||备用?1? ||苗用主界面计简逢择手动设置参数设置I/砒态报警信息六、报警信息：显示报警信息。
当自动运行时发生温度、湿度、开门报警时，设备停止、按 下报警解除设备继续运行报警信息06/24/1914:01:06紧急停止06/24/1914:01:06推进前限位06/24/1914:01:06水平左限位06/24/1914:01:06门打开主界面计筒任拦手动该置葬数设置I硼忘报警信息1七、工作流程：设置相应参数（位置、速度等）一自动模式一往复、定点一回原位一系统启动一注射器推 进完成一滑台回到起始点一系统停止。
