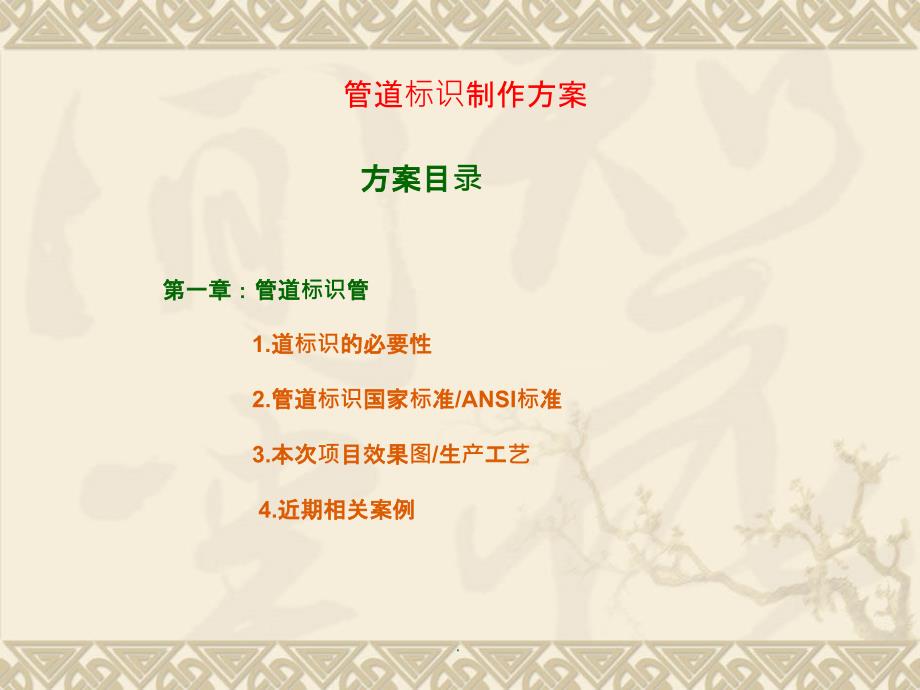

管道标识制作方案方案目方案目录第一章：管道第一章：管道标识管管 1.道道标识的必要性的必要性 2.管道管道标识国家国家标准准/ANSI标准准 3.本次本次项目效果目效果图/生生产工工艺 4.近期相关案例近期相关案例. 一、管道标识的必要性 管道标识产品能够有效地标注各种管道用途及介质名称、流向，对于有效的管道设施识别，提高安全性能起到至关重要的作用，恰当的管道标识不仅能够节省对紧急情况的响应时间，更能使你的保养工作提高效率及时间、成本等1.清晰地标注管道的介质及流向，减少各种事故的发生2.美化管路、靓丽视觉、简单易懂、避免误操作、提高工作效率；3.降低企业日常运行中管道以及阀门维修保养的成本；4.系统故障时，循着管道色标可快速维修并排除故障；5.帮助企业满足国家标准和法规要求，通过安监部门的监督检查；6.提升企业提高企业健康、安全和环境管理水平，吸引投资者；7.保进企业通过ISO国际质量体系认证，进入国际市场第一章：管道第一章：管道标识管道标识制作方案. 二、管道标识国家标准/ANSI标准1、GB7231-2003中国国家标准 2.ANSI标准 适用于非地下埋没的气体，液体管道管道标识制作方案. 2、根据国家标准，确定粘贴位置以及每个品种的数量 a：执行标准《GB-7231-2003》、《GB2893-2001》、《GB13690-1992》 b：二个标识之间的最小距离为10M，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙的管道上和其他需要标识的部位，识别符号由特质名称、流向和主要工艺参数等组成。
管道标识制作方案. 3、管道标识尺寸规格 根据不同管道直径区分标识的尺寸及流向箭头规格管道外径（含保温层）文字标签尺寸配套的流向箭头标识59mm以下40*200mm30mm宽60-159mm60*300mm50mm宽160mm-249mm100*600mm100mm宽250mm以上150*800mm150mm宽管道标识制作方案. 三、1 蒸汽管道效果图文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年管道标识制作方案. 三、消防水管道效果图文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料。
生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年管道标识制作方案. 2、冷冻水给水效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年 3、冷却循环水效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年。
4、凝结水效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年 5、软化水效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年 6、压缩空气效果图文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料。
生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年管道标识制作方案. 7、常见介质效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年 8、常见介质效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年。
9、常见介质效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年 10、常见介质效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年 10、常见介质效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料。
生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年 10、常见介质效果图管道标识制作方案文字标识：40mm*200mm，60mm*300mm，100mm*600mm，150mm*800mm ,300mm*900mm可选流向箭头：30mm,50mm,100mm,150mm材质：管道标识专用聚苯乙烯反光材料生产工艺：热转印产品特点：材质柔软，粘贴牢固，不自然翘起，文字及流向标识均具有反光、防水、耐酸碱、耐高底温（-50-150度）特点；使用期限：室外质保5年，室内10年 11、实物安装效果图管道标识制作方案. 12、实物安装效果图管道标识制作方案. 13、实物安装效果图管道标识制作方案. 14、实物安装效果图管道标识制作方案. 14、实物安装效果图管道标识制作方案. 14、实物安装效果图管道标识制作方案. 14、实物安装效果图管道标识制作方案. 15、实物安装反光反光效果图管道标识制作方案. 15、实物安装反光反光效果图管道标识制作方案. 谢谢. 。
