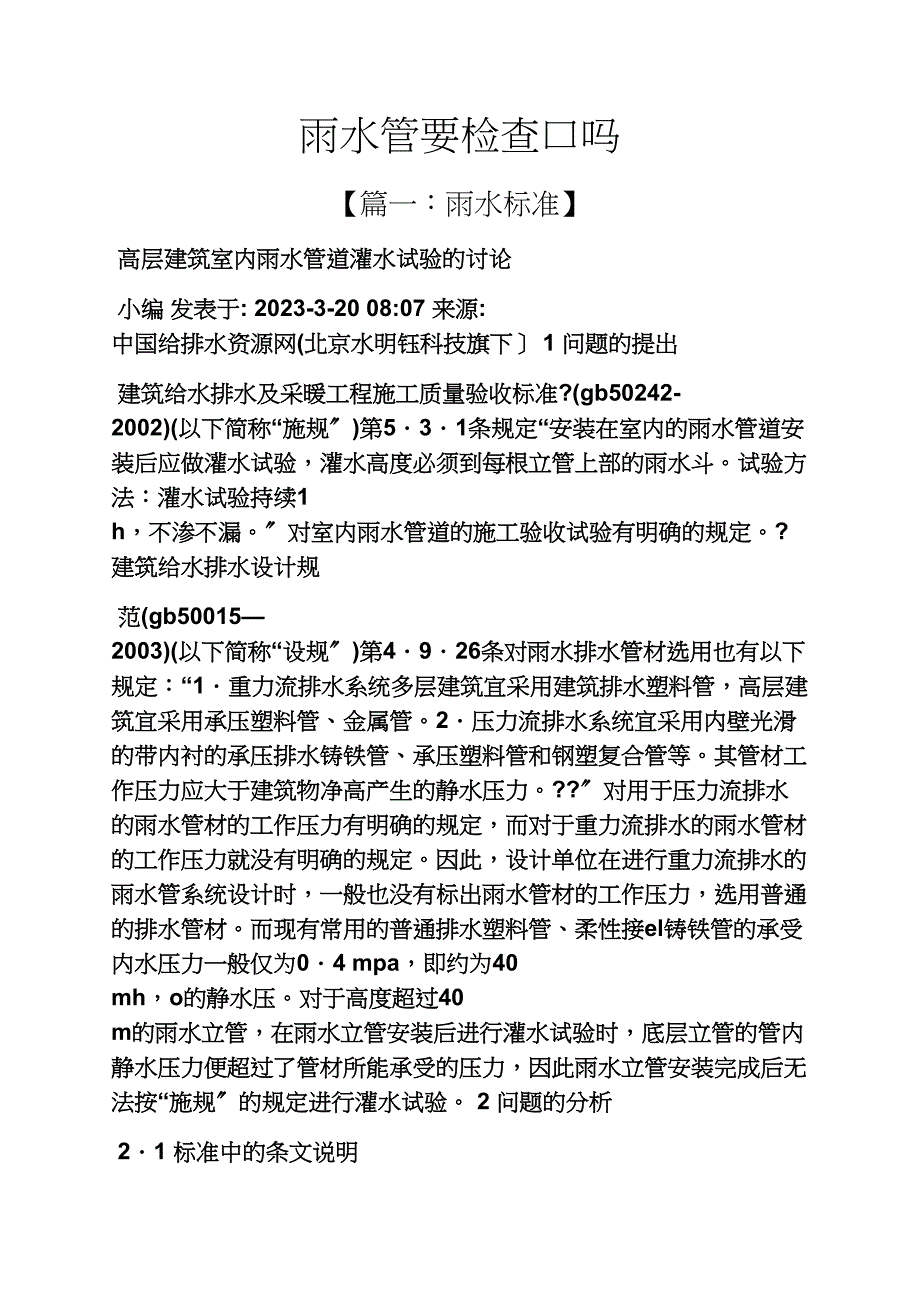

雨水管要检查口吗【篇一：雨水标准】 高层建筑室内雨水管道灌水试验的讨论 小编 发表于: 2023-3-20 08:07 来源: 中国给排水资源网(北京水明钰科技旗下〕 1 问题的提出 建筑给水排水及采暖工程施工质量验收标准?(gb50242-2002)(以下简称“施规〞)第5．3．1条规定“安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗试验方法：灌水试验持续1 h，不渗不漏〞对室内雨水管道的施工验收试验有明确的规定建筑给水排水设计规 范(gb50015—2003)(以下简称“设规〞)第4．9．26条对雨水排水管材选用也有以下规定：“1．重力流排水系统多层建筑宜采用建筑排水塑料管，高层建筑宜采用承压塑料管、金属管2．压力流排水系统宜采用内壁光滑的带内衬的承压排水铸铁管、承压塑料管和钢塑复合管等其管材工作压力应大于建筑物净高产生的静水压力〞对用于压力流排水的雨水管材的工作压力有明确的规定，而对于重力流排水的雨水管材的工作压力就没有明确的规定因此，设计单位在进行重力流排水的雨水管系统设计时，一般也没有标出雨水管材的工作压力，选用普通的排水管材而现有常用的普通排水塑料管、柔性接el铸铁管的承受内水压力一般仅为0．4 mpa，即约为40 mh，o的静水压。
对于高度超过40 m的雨水立管，在雨水立管安装后进行灌水试验时，底层立管的管内静水压力便超过了管材所能承受的压力，因此雨水立管安装完成后无法按“施规〞的规定进行灌水试验 2 问题的分析 2．1 标准中的条文说明 “施规〞中对于第5．3．1条的条文说明为“主要为保证工程质量因雨水管有时是满管流，要具备一定的承压能力〞“设规〞中对于第4．9．26条的条文说明为“屋面设计排水能力是相对的，屋面溢流工程不能将超设计重现期的雨水及时排除时，重力流排水管系一定会转为压力流因此，高层建筑屋面雨水管宜采用承压塑料管和金属管??〞施规〞及“设规〞都指出了重力流雨水管系统有可能存在满管流，因此用于重力流排水的雨水管材也必须具备一定的承压能力，高层建筑屋面雨水管宜采用承压塑料管和金属管，但并没有象压力流雨水管那样“管材工作压力应大于建筑物净高度产生的静水压力〞，对管材的工作压力做出明确的规定 2．2 工程实践中高层建筑重力流雨水立管的设计和施工验收 在工程实践中，因高层建筑汇水面积较小，采用重力流排水，增加一根立管，便可成倍提高屋面的排水重现期，增大雨水管系统的渲泄能力因此，设计高层建筑屋面雨水系统大多采用重力排水。
当高度超过40 m的高层建筑的立管安装完成后进行灌水试验时立管的静水压就超过普通排水塑料管、铸铁管的承受内水压力(约为40 mh2o)，因此无法对雨水立管按“施规〞的要求“安装在室内的雨水管道安装后做灌水试验，灌水高度必须到每根立管上部的雨水斗〞遇到这种情况时，施工单位经常采用的应对方法是：利用现场的l临时设施抽水从雨水斗口往立管冲水5～10 min，或将立管按采用管材所能承受内水压力分段进行灌水试验，假设在试验时间内不渗不漏就算合格采用这两种方法在一定程度上能保证雨水立管在正常排水水流状态下不渗漏，而对于能否承受在非正常排水情况下出现满管流时所须承受的水压便无法得到保证因而也有设计单位在进行高层建筑重力流雨水管设计时考虑采用耐高压管材目前国内除少数厂家有生产用于压力流雨水管系统的高密度聚乙烯排水管，就很少有其它材质的耐高压排水管，因此也有设计单位选用给水塑料管、衬塑钢管、给水铸铁管等给水管材作雨水立管而采用给水管材代替排水管材作雨水立管时又存在着缺少相应排水管件(如检查口)，管材价格高等问题 2．3 重力流雨水立管的水压分析 重力流雨水立管在正常排水情况下的水流状态：当天沟水深较浅时，立管内是附壁水膜重力流，管内压力变化不大；当天沟水深继续增加时，试验说明dn100单斗雨水排水管(65型雨水斗)泄流量在2 l／s左右时，立管水流已呈气水两相压力流，即立管上部有负压区，下部有正压区，压力呈线性变化(见图1)；当立管上部形成的负压对雨水斗产生抽吸力后，立管上部水流与抽吸的空气紊动混合，能量被消耗，以平衡泄流量，立管下部泄流能力小，动能转变为势能，水气进行剧烈能量交换，形成完全混合的两相流．立管下部呈正压状态。
但由于气水比不同，密度的差异使其压力线斜率存在差异当天沟水位增到雨水斗不再抽吸空气时(淹没流状态)，立管内水流为单相压力流，天沟水位再增加其增加的水头绝大局部用在克服管道的摩阻上，对泄流量影响已不大了而通过有关试验可知，天沟水深大于40 cm时．雨水斗才不进气，因此雨水管道一般总是处于水气两相重力一压力流状态从图1中可见，即使泄流量增大到30 l／s，立管下端1 m处的正压也不超过5 mh2o，只有设计时未考虑溢水口时或在排出管意外堵塞时，才有可能出现单相满管流状态或静水满管状态，这时雨水立管内水压才有可能到达建筑物净高产生的静水压力1.jpg 3 结语 1 高明远，岳秀萍编著．建筑给水排水工程学．北京：中国建筑工、i 出版社．2002 最新回复摘要 针对高层建筑采用普通排水管材的室内雨水管在进行灌水试验时，底层立管静水压力超过管材所能承受的压力，致使雨水立管无法按标准规定进行灌水试验的问题，对标准中相关规定及条文说明，工程实践中高层建筑重力流雨水立管的设计和施工验收，以及重力流雨水立管的水压等进行分析，提出了解决问题的方法 关键词 高层建筑 重力流雨水立管 灌水试验【篇二：雨水口,雨水井,检查井,篦子区别】 雨水口，雨水井，检查井，篦子 雨水口：指的是管道排水系统聚集地表水的设施，由进水箅、井身及支管等组成。
分为偏沟式、平痹式和联合式 雨水井，其侧面有孔与排水管道相连，底部有向下延伸的渗水管，可将雨水向地下补充并使多余的雨水经排水管道排走，减缓地面沉降及防止暴雨时路面被淹泡，井中尚有篮筐，可拦截污物防止堵塞排水管道，并便于清理 检查井是用在建筑小区〔居住区、公共建筑区、厂区等〕范围内埋地塑料排水管道外径不大于800mm、埋设深度塑料检查井不大于6m，一般设在排水管道交汇处、转弯处、管径或坡度改变处、跌水处等，为了便于定期检查、清洁和疏通或下井操作的检查用的塑料一体注塑而成或者砖砌成的井状构筑物 篦子：用钢筋制成的使水流通，格挡杂物，赃物的格栅 以下依次是，雨水口，雨水井，检查井，篦子雨水井，检查井有点像，但实质是不一样的 球墨铸铁检查井井盖【篇三：给排水：雨水口与检查井】 雨水口和检查井是什么关系 【解答】雨水进水井一般不这么叫，应该就是雨水口，雨水口通常分布在道路两侧，矩形，分单篦、双篦等雨水口通过连接管进入雨水井，也就是所说的雨水连接井，通常叫雨水检查井，检查井的类型就多了，有圆形，根本是直线井，扇形转弯井，矩形三通、四通井，跌水井等等，还分盖板式，收口式，材质又分砖砌、混凝土、模块、预置等等。
认识雨水口 雨水口【inlet；gully】指的是管道排水系统聚集地表水的设施，由进水箅、井身及支管等组成分为偏沟式、平痹式和联合式 1.城市排水系统由雨水系统和污水系统构成雨水口指的是管道排水系统聚集地表水的设施，在雨水管渠或合流管渠上收集雨水的构筑物，由进水箅、井身及支管等组成雨水系统的根本组成单元道路、广场草地，甚至一些建筑的屋面雨水首先通过篦子汇入雨水口，再经过连接管道流入河流或湖泊雨水口是雨水进入城市地下的入口，收集地面雨水的重要设施，把天降的雨水直接送往城市河湖水系的通道，既是城市排水管系聚集雨水径流的瓶颈，又是城市非点源污染物进入水环境的首要通道它既为城市道路排涝，又为城市水体补水 2.城市的雨水口在哪儿? 城市雨水口随处可见，它们就在路边栅条状铸铁篦子下，就在马路边上的雨箅子下 3.雨水口的形式，主要有平篦式和立篦式两类平篦式水流通畅，但暴雨时易被树枝等杂物堵塞，影响收水能力立篦式不易堵塞，边沟需保持一定水深，但有的城镇因逐年维修道路，由于路面加高，使立篦断面减小，影响收水能力 4.在城市排水管网设计中，雨污排水管网是别离的生活污水通过专用污水管道被送到污水处理厂，而雨水口那么只负责雨水收集防洪防涝排放。
因为任何城市的雨水通道都不与污水处理厂相通，否那么一遇下雨，成千上万吨雨水会使污水处理厂的运行瘫痪排污井盖上一般标有字母“w〞，排雨井盖那么标“y〞 5.经实地调查发现，50%以上的市民表示不知道雨水口的用途，不清楚污染雨水口的危害，也无法区分雨水口与污水口，不知道雨水口，而误认为是污水口70%左右的居民向雨水口扔过垃圾、倒过污水很少有市民能意识到，往雨水口倒污水垃圾，也会直接污染河流 雨水口设置原那么 1.道路汇水点、人行横道上游、沿街单位出入口上游、靠地面径流的街坊或庭院的出水口等处均应设置雨水口道路低洼和易积水地段应根据需要适当增加雨水口 2.雨水口型式有平箅式、立式和联合式等 平箅式雨水口有缘石平箅式和地面平箅式缘石平箅式雨水口适用于有缘石的道路地面平箅式适用于无缘石的路面、广场、地面低洼聚水处等 立式雨水口有立孔式和立箅式，适用于有缘石的道路其中立孔式适用于箅隙容易被杂物堵塞的地方 联合式雨水口是平箅与立式的综合形式，适用于路面较宽、有缘石、径流量较集中且有杂物处 3.雨水口的泄水能力，平箅式雨水口约为20l/s，联合式雨水口约为30l/s大雨时易被杂物堵塞的雨水口泄水能力应乘以0．5～0．7的系数。
多箅式雨水口、立式雨水口的泄水能力经计算确定 4.平箅式雨水口的箅面应低于附近路面3～5cm，并使周围路面坡向雨水口立式雨水口进水孔底面应比附近路面略低雨水口井的深度宜小于或等于1m冰冻地区应对雨水井及其根底采取防冻措施在泥沙量较大的地区，可根据需要设沉泥槽 5.雨水口连接管最小管径为200mm连接管坡度应大于或等于10%，长度小于或等于25m，覆土厚度大于或等于0．7m 必要时雨水口可以串联串联的雨水口不宜超过三个，并应加大出口连接管管径 雨水口连接管的管基与雨水管道根底做法相同 7.平面交叉口应按竖向设计布设雨水口，并应采取措施防止路段的雨水流入交叉口。
