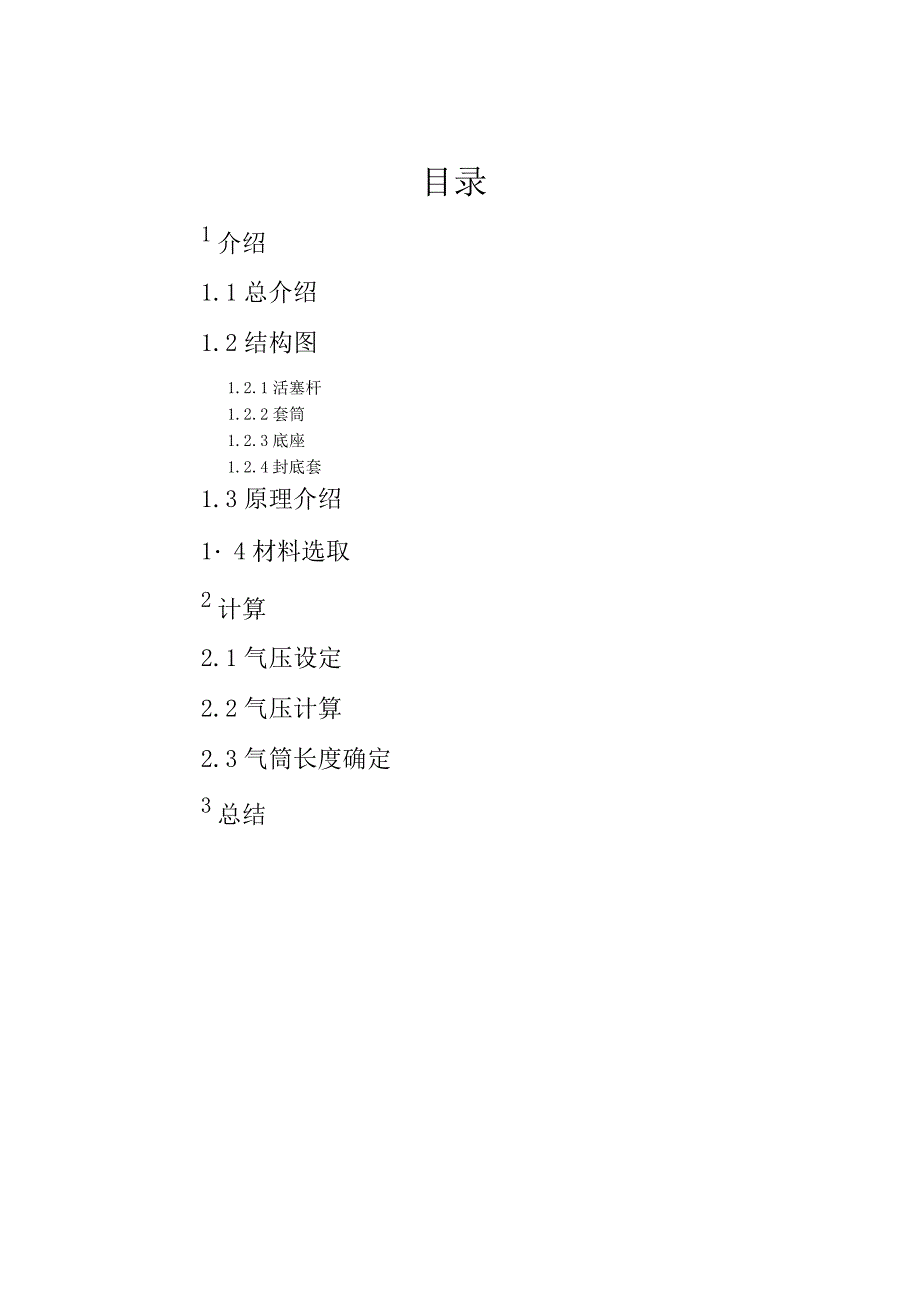

目录1介绍1.1总介绍1.2结构图1.2.1活塞杆1.2.2套筒1.2.3底座1.2.4封底套1.3原理介绍1・4材料选取2计算2.1气压设定2.2气压计算2.3气筒长度确定3总结1.1总介绍便携式打气筒具有结构紧凑，轻便，省力的特点，可给球类，自行车等充气，是十分经济方便的充气工具组成：密封圈螺母活塞杆套筒压块弹簧底座1B4刁71.2结构图1.2.1活塞杆1.2.2套筒104— JI11-寸0 25忌(^20.841.2.3底座027“018 悬 7 ’1.2.4封底套1.3原理介绍充气阶段活塞杆橡胶圈向内压，使空气进入套筒与活塞杆组成 的圆柱形空间，出气阶段（打气）密封圈被挤开，使得空气绝 大部分进入橡胶块中的空间，当橡胶块中的压强大于压块下方 （车胎内压强+弹簧的压力）时，压块下压，使得气体进入活 塞杆内空间（与车胎相连），底座右边空间与活塞杆底部相连， 使用高强胶水紧固，压入的气体通过活塞杆下部的空洞进入底 座左边的空间，然后通过一根到气管接到车胎的打气孔处UM Ia H ..1・4材料选取套筒： 为无缝钢管e 30外径活塞杆：45号钢①18密封圈：o型密封圈或者Y型密封圈2计算2.1气压设定以自行车内胎气压为准，设定为2.5个标准大气压，即完成大气后底座和活塞杆内 的大气压。
2.2气压计算P1V1/T1二P2V2/T2p=2.5X 1.01X 10 A5PaT1=27°C T2=37°CV1=nRT=29X8.31X27/(2.5X1.01X10A5)=2.58X10A-2m3 h=V/S=4V/(n R2)=0.036h=0.36m2.3气筒长度确定计算得到h=0.36m，即打气筒高度为36cm为满足便携式要求，可适当增加套筒直径3总结通过这次产品分析，我学习到了很多实际应用理念，更加熟练的掌握应用软件的使用以机械原理等课程相结合，巩固了理论知识小改进：当打气筒的直径越小时，在打气的时候的越会觉得轻松，更省力，但是同时打气 的次数增加了，即打气耗费的时间增加了原理：根据压力与面积的关系，打气筒直径越小，所要求的动力就小一些，每次 所打进胎内的气体就少一些，人也就觉得轻松一些怎么样使用打气筒更省力1：缩小打气筒的直径2：增加一个储气罐。
