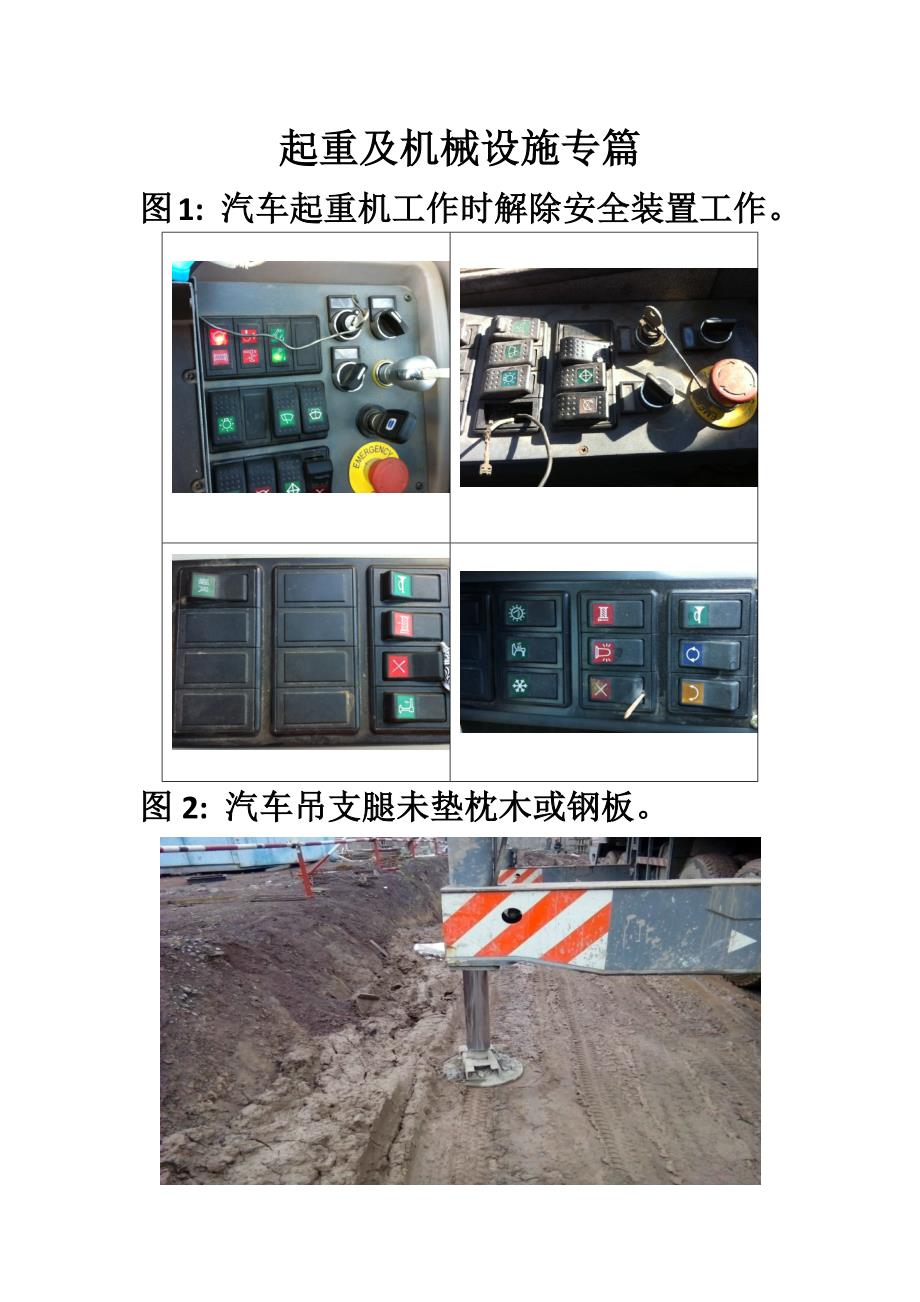

起重及机械设施专篇图1: 汽车起重机工作时解除安全装置工作图2: 汽车吊支腿未垫枕木或钢板图3: 汽车吊支腿下部垫板使用模板、木条等随意支垫图4: 泵车支腿未垫枕木或钢板图5: 汽车吊大钩钢丝绳缺绳卡图6: 汽车吊大钩限位开关缺失图7: 汽车吊小钩钢丝绳缺绳卡，限位开关损坏汽车吊小钩钢丝绳缺绳卡图8: 汽车吊小钩钢丝绳缺绳卡，未安装限位开关等保护装置，机械进场失控图9: 汽车吊钩头防脱装置用铁丝绑住，不起作用图10: 汽车吊车牌未悬挂，车辆行驶证、起重工证件未随身携带图11: 管道安装使用的卡环方向反用图12：钢丝绳直接套接使用，未采用卡环过渡图13: 二、三原则节连接螺栓有一处可以用手拧动图14: 塔机基本支腿处开裂，预埋螺杆螺纹未露出螺母（一般1~2丝）图15: 塔机基坑内泥水较多，一侧挡墙已经开裂图16: 塔吊扶梯安装不规范，多处采用保险开口销取代螺栓作为联接件图17: 通往塔吊的登机通道缺少临边防护，塔吊垂直爬梯无护笼、无防坠装置图18: 起重机械部件变形或断裂塔吊部件(起吊臂)受伤变形龙门吊桁架断裂图19: 老旧门式起重机小钩限制器显示不精确，空钩显示为-0.9t图20: 操作室底板锈蚀严重，铁板多处脱落。
图21: 龙门吊夹轨器损坏图22:支腿和上部桁架连接螺栓部分缺少，支腿上有随意切割、焊接痕迹，使用螺纹钢临时爬梯，无警鸣装置图23: 现场QUY650履带吊显示屏显示不精确图24: 锅炉施工电梯轨道顶部无防冒顶装置，缓冲高度不够，不得不不小于1.8米图25: 锅炉施工电梯轨道各层呼唤铃损坏后拆除图26: 水塔桥箱无防顶装置，缓冲高度不够，不得不不小于1.8米图27： 物料提高提高机整体外观老旧，安全通道距离集团原则化搭设规定相去甚远，外门限位联锁装置损坏图28：卷扬机固定依托铁轨压板图30：卷扬机固定仅靠压块保证图30：卷扬机钢丝绳滑轮不可靠图31: 起重作业区域未隔离，吊物区域有人作业或停留图32: 汽车吊严重违规载人上下水塔钢构造平台严重违规载人，且无作业票及保障措施图33: 用推土机作为起重机械调节升压站门型架高度图34: 用挖机作为起重机械吊运管道，且无起重工，风险极大挖机临边无措施，安全风险极大图35: 用挖机作为起重机械吊运设备图37: 钢构造吊装未采用防割伤防护，并违规附带钢板图38: 缆风钢丝绳锚固点虚设图39: 缆风钢丝绳锚不规范图40: 手拉葫芦生根点为虚点手拉葫芦生根点为虚点。
图41: 水淋构件吊装采用中间插接钢丝绳进行多物起吊中间插接钢丝绳不合格图42: 水淋构件吊装一吊多物，作业人员无防护图43: 水淋构件吊钩不合格图44: 使用开口滑轮起吊小型物件图45: 吊装受热面的滑轮下部夹板连接螺栓仅拧入螺帽一半左右滑轮下无防脱装置图46: 手拉葫芦未定期检查图47: 手拉葫芦防脱卡舌损坏图48: 手拉葫芦使用不规范图49: 钢丝绳绳套插接长度太短，且有断丝现象钢丝绳直径20倍，且不得不不小于300mm）钢丝绳绳套插接长度太短钢丝绳绳套插接长度太短图50: 吊带不能长期悬挂物件吊带不能长期悬挂物件图51:钢梁夹具作为吊点时，必须经有资质单位做定型鉴定图52: 钢梁夹具不合规，吊带不能长期吊物图53: 卷扬机钢丝绳缠绕，钢丝绳保护措施不到位图54: 卷扬机钢丝绳缠绕，并断丝、破股图55: 起吊用钢丝绳严禁与楼梯、脚手板等摩擦、相碰图56: 吊篮无限位保护（须经有资质单位检测后方可使用）图57: 吊篮限位保护开关损坏图58吊篮电机接线盒、电扇损坏图59: 运用阀门作为起重牵引点。
