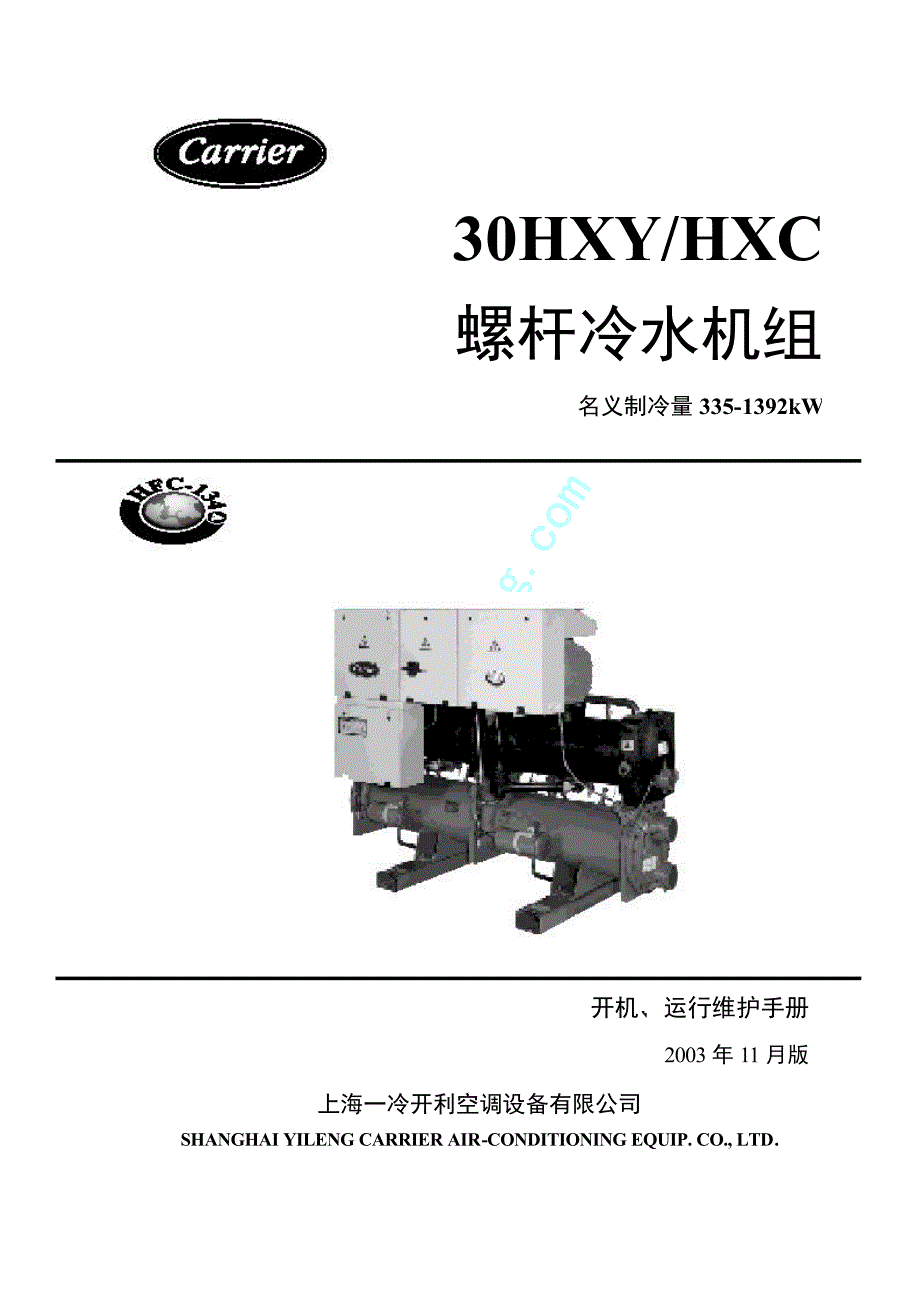

开机运行维护手册2003 年 11 月版30HXY/HXC螺杆冷水机组名义制冷量 335-1392kW上海一冷开利空调设备有限公司 SHANGHAI YILENG CARRIER AIR-CONDITIONING EQUIP. CO., LTD. 3 0 H X Y / H X C 开机运行维护手册 上海一冷开利空调设备有限公司 I目 录 目 录 1. 介绍.1 1.1 安装安全要求1 1.2 维护安全措施1 1.3 维修安全措施2 1.4 电气安全要求2 2. 预检.3 2.1 设备进场的检验3 2.2 机组的搬运和就位3 2.2.1 机组的搬运.3 2.2.2 机组的就位.3 3. 外形尺寸安装间隙.4 3.1 30HXY110A4 3.2 30HXC130A-200A.5 3.3 30HXC250A-300A.6 3.4 30HXC350A-400A.7 4. 吊装指导.8 5. 技术规格.9 5.1 机组技术参数9 5.2 机组制冷剂和润滑油参数.10 6. 应用数据.10 6.1 机组运行范围10 6.2 最小冷水流量11 6.3 最大冷水流量11 6.4 变流量蒸发器12 6.5 系统最小水容量12 6.6 冷水流量范围T/H.13 6.7 冷却水流量范围T/H.13 6.8 蒸发器压降图14 6.9 冷凝器压降图15 3 0 H X Y / H X C 开机运行维护手册 上海一冷开利空调设备有限公司 II7. 电气注意问题.16 7.1 允许环境.16 7.2 电源16 7.3 电压不平衡%16 7.4 电缆截面积.17 7.5 现场控制接线17 8. 管路连接.18 8.1 管路设计安装注意事项.18 8.2 典型的水接管图18 8.3 流量控制.19 8.3.1 蒸发器流量开关和冷水水泵联锁19 8.3.2 冷凝器流量开关.19 8.4 换热器水室的拆卸20 8.5 防冻保护.20 8.6 主从联动操作20 9. 系统主要组件和运行数据.22 9.1 双螺杆压缩机22 9.1.1 油过滤器22 9.1.2 制冷工质22 9.1.3 润滑油22 9.1.4 供油电磁阀.22 9.1.5 制冷剂滤网.22 9.1.6 能量调节装置.22 9.2 蒸发器.22 9.3 冷凝器和油分离器22 9.4 电子膨胀阀.23 9.5 经济器.23 9.6 油泵23 9.7 电机冷却电磁阀23 10. 维护.23 10.1 制冷剂充注.23 10.2 制冷剂充注量不足的判断.24 10.3 添加润滑油.24 10.4 主油过滤器的更换25 10.5 油过滤器更换周期25 10.6 油过滤器更换步骤25 3 0 H X Y / H X C 开机运行维护手册 上海一冷开利空调设备有限公司 III10.7 压缩机反向保护控制维修人员用.25 10.8 电子膨胀阀故障排除过程.25 10.9 安全阀.26 10.10 压缩机轴承维护26 10.11 检查压缩机转子26 10.12 检查传热管.26 10.12.1 蒸发器.26 10.12.2 冷凝器.26 控制系统PRO-DIALOG PLUS操作部分.27 11. 一般描述.27 11.1 概述27 11.2 缩写27 12. 硬件描述.28 12.1 概述28 12.2 电路板.29 12.2.1 主电路板29 12.2.2 副电路板29 12.2.3 用户面板29 12.2.4 电路板之间的联接.29 12.2.5 副电路板地址29 12.2.6 电路板供电30 12.2.7 电路板上的发光二极管30 12.3 控制功能.30 12.3.1 电子膨胀阀EXV控制.30 12.3.2 背压控制选项.31 12.3.3 冷水泵.31 12.3.4 冷却水泵31 12.3.5 压力变送器31 12.3.6 温度传感器31 12.4 用户接线端子联接32 13. PRO-DIALOG PLUS的设定34 13.1 用户界面板特点34 13.2 运行状态.37 13.2.1 描述.37 13.2.2 在本地模式下停车.37 13.2.3 开机和更改运行模式.37 3 0 H X Y / H X C 开机运行维护手册 上海一冷开利空调设备有限公司 IV13.3 菜单38 13.3.1 选择菜单38 13.3.2 选择菜单选项38 13.3.3 修改参数的值/访问下级菜单39 13.3.4 扩充显示40 13.4 菜单树型结构41 13.4.1 信息菜单的描述.43 13.4.2 温度菜单的描述[2].44 13.4.3 压力菜单的描述[2].45 13.4.4 设定点菜单[2]45 13.4.5 输入菜单的描述.46 13.4.6 输出/测试菜单的描述.47 13.4.7 配置菜单的描述.49 13.4.8 报警菜单的描述.55 13.4.9 报警记录菜单描述.55 13.4.10 运行时间菜单描述.56 14. PRO-DIALOG PLUS操作方法57 14.1 启/停控制57 14.2 制热/制冷选择.57 14.3 冷水泵控制.58 14.4 冷却水泵控制58 14.5 冷水泵控制连锁触点.58 14.6 蒸发器加热器控制适用于风冷机组.59 14.7 控制点.59 14.7.1 当前设定点59 14.7.2 节能修正59 14.8 能量限制.59 14.9 制冷量控制.60 14.10 定义主回路.60 14.11 回路上载顺序60 14.12 压缩机启动顺序61 14.13 电子膨胀阀的控制61 14.14 电机冷却电磁阀控制.61 14.15 风冷机组的背压控制.61 14.16 水冷机组的背压控制.61 14.17 背压设定点的选择61 14.18 高压卸载功能61 14.19 过电流卸载功能62 3 0 H X Y / H X C 开机运行维护手册 上海一冷开利空调设备有限公司 V14.20 启动过程预润滑.62 14.21 主/从机组连接.62 15. 故障诊断.63 15.1 概述63 15.2 显示报警资料63 15.3 报警的复位.63 15.4 报警代码.65 附录一 HFC134A饱和压力下的温度和压力72 附录二 现场安装调查表74 附录三 用户现场运行数据记录表76 本公司保留对此说明书有关内容进行修改 而不预先通知用户的权利 3 0 H X Y / H X C 开机运行维护手册 上海一冷开利空调设备有限公司 11. 介绍 在启动 30HXY/HXC机组前所有涉及现场安装开机运行和维护的人员应当仔细阅读本操 作说明书明确安装现场的工作参数 30HXY/HXC机组的设计充分考虑了安装开机运行和维修的便利只要在设计条件许可的 工况下运行,机组就能够提供安全和可靠的服务若忽视一些安装中的特殊因素诸如运行压力 电气元件电压及机组自身的安装位置那么机组设备的安装启动和维修将会变得十分危险 本操作说明书按照机组正常启动和运行的顺序进行编排 在所有的操作过程中必须阅读并理解且遵循所有的产品安装维修手册中给出的指示和介绍 包括机组设备和散件上的标贴说明及其它的安全规定 1.1 安装安全要求 机组运抵现场安装开机之前必须首先进行损伤检查查看制冷剂回路是否完好尤其是 所有的组件和管路是否有损伤痕迹如曾受碰撞如果无法确定请进行检漏并向制造单位核实 机组未被损坏一旦发现损坏请即通知运输单位 机组没有完全就位时请勿拆除包装和底盘本机组可以使用铲车搬运请从机组正确的位 置和方向进行搬运 本机组还可以使用缆绳吊装但只允许使用机组上标明的吊装位置进行吊装 吊装时请使用合适的缆绳严格按照机组图纸和吊装说明只有严格遵守上述说明才能保 证安装的安全否则可能造成人员的伤害和机组损坏 请勿覆盖和关闭任何安全装置如水系统和制冷剂系统上的阀门 开机前请再次确认机组的阀门已正确的安装了 确保制冷剂不会由安全阀泄漏到建筑物内泄放阀的出口必须朝着室外制冷剂聚集在密闭 的空间内会置换出氧使人窒息或发生爆炸因此必须保持良好的通风环境 吸入高浓度的制冷剂蒸汽对人体有害会导致心律不齐神志不清甚至死亡它比空气重 会减少人体对氧气的吸入量对眼睛和皮肤也有刺激性 1.2 维护安全措施 对电气和制冷组件进行操作的工作人员必须经过培训授权认可 对机组的制冷剂回路进行维修的必须是经过培训认可的工作人员他必须熟悉机组的安装 所有的焊接工作必须由经过认可的专业人员完成 定期施行机组检漏维护一旦发现漏点立即修理 绝不允许在带电的机组上进行维修操作 只有把控制柜里的总回路空气开关断开切断机组总的供电以后才能进行电气元件的维修 操作机组维修的间隙也必须确保机组上所有回路不带电 注意 ? 即便压缩机电机的电源断开回路仍可能带电除非把机组或回路的空气开关断开详细情 况请参考电气接线图和机组标签 ? 机组的所有保护装置至少一年检查一次如果工作环境腐蚀严重那么就要提高检查的频率. 3 0 H X Y / H X C 开机运行维护手册 上海一冷开利空调设备有限公司 21.3 维修安全措施 所有的安装部件必须由专人进行维护以避免机组的损坏和人员的伤害机组一旦发生故障 或渗漏必须立即进行维修处理由经过授权的技术人员负责及时排除机组的故障每次维修以后 必须检查机组的安全装置 一旦出现泄漏应放出回路内所有的制冷剂修补检测的漏点然后根据铭牌上标明的制冷 剂量充注足量的 R134a 制冷剂机组上有些部件可以隔离开来如果这些部件发生泄漏可以不用 把回路内的制冷剂全部放出参考10.1制冷剂充注只能在液体管内充注液体制冷剂 充注制冷剂前请确认制冷剂的型号 充注 HFC134a 以外的制冷剂会使机组发生故障甚至使压缩机报废压缩机用合成酯类油润滑 不要试图向机组管路通氧气氧气会和油脂发生剧烈的反应 不要使机组运行压力超过规定的最大工作压力 不要用空气进行机组检漏只允许使用制冷剂或者干燥的氮气 不要电焊切割或火焰切割任何制冷剂回路和制冷元件除非机组内不含任何的气态或液态的 制冷剂制冷剂接触明火会产生有毒的气体 必须为机组提供相应的保护措施一旦有火情可以方便的拿到灭火器 为了避免制冷剂液体溅在皮肤或眼睛内请使用防护眼镜请及时用肥皂和水冲洗溅在皮肤 上的制冷剂如果有液态制冷剂进入眼睛请立刻用水反复冲洗眼睛并去医院诊疗 不要用明火或蒸汽加热制冷剂容器否则将产生过分的高压十分危险如果要加热制冷剂 只能使用温水 不要再次使用或试图充满废旧的容器这是相当危险的当容器是空的放出剩余气体排 除余压把这样的容器移到指定的地方不要烧毁它们 当机组处于一定压力下或正在运行中时不要试图移去任何接头封盖等等在对任何打开 后可能与大气相通的阀门进行操作前必须确定机组内无压力 当阀体内发现有腐蚀或杂质灰尘污物结垢等或者有阀体机械结构损坏情况时不要 试图修理或重新标定任何安全装置如果需要请立即更换它们不要串联或反接安全阀 注意 ? 请不要在有制冷剂的管路上行走管路会破裂喷射出制冷剂伤及人身 ? 不要攀爬机组应使用安全的平台或搭手架 ? 当使用机械设备起重机等等来起吊或移动零部件时即便部件是较轻的使用这些设备 也应小心因为也存在滑落或失去平衡的危险 ? 只能更换由本公司提。
