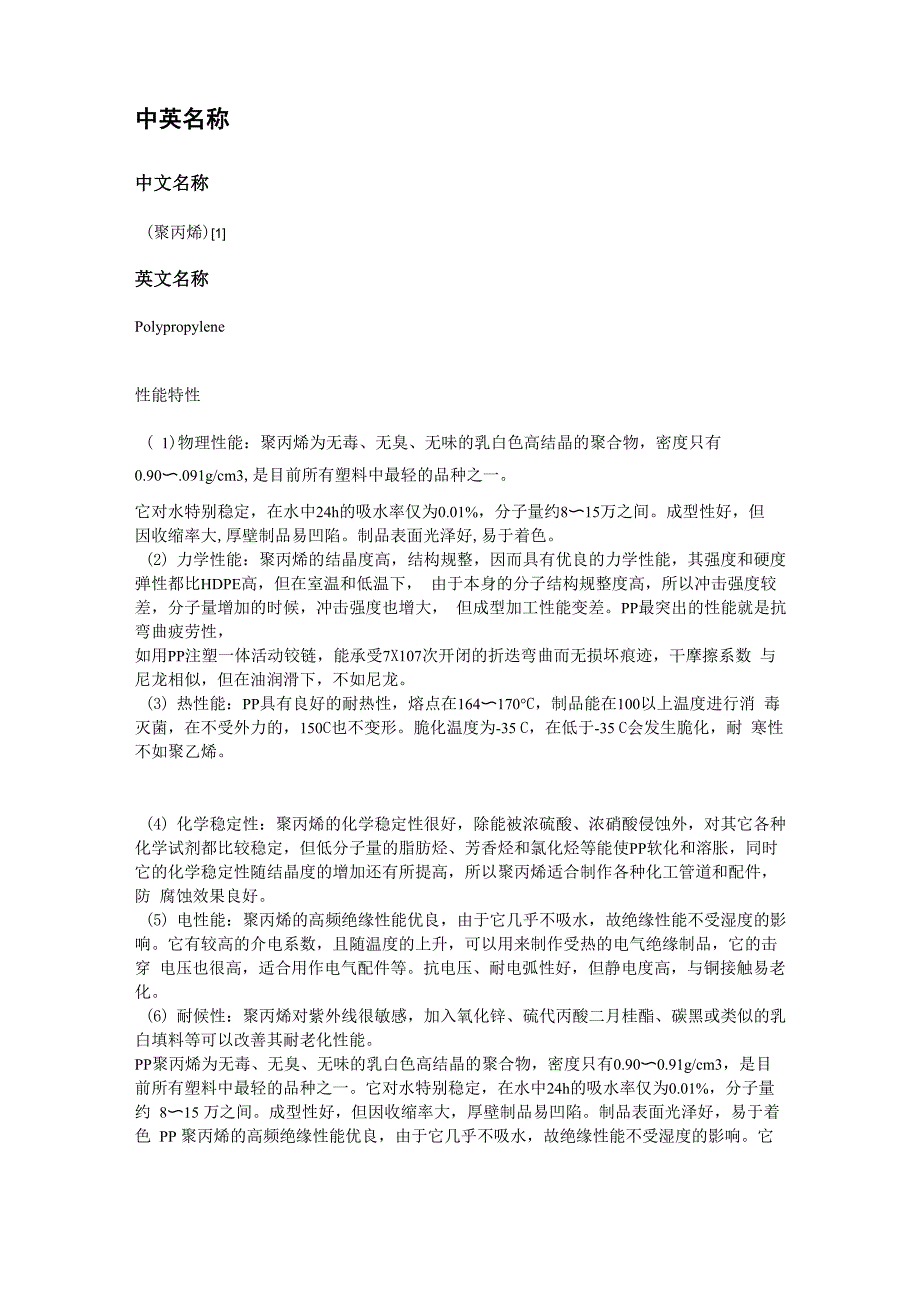

中英名称中文名称(聚丙烯)[1]英文名称Polypropylene性能特性( 1)物理性能：聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0.90〜.091g/cm3,是目前所有塑料中最轻的品种之一它对水特别稳定，在水中24h的吸水率仅为0.01%，分子量约8〜15万之间成型性好，但 因收缩率大,厚壁制品易凹陷制品表面光泽好,易于着色2) 力学性能：聚丙烯的结晶度高，结构规整，因而具有优良的力学性能，其强度和硬度 弹性都比HDPE高，但在室温和低温下， 由于本身的分子结构规整度高，所以冲击强度较差，分子量增加的时候，冲击强度也增大， 但成型加工性能变差PP最突出的性能就是抗弯曲疲劳性，如用PP注塑一体活动铰链，能承受7X107次开闭的折迭弯曲而无损坏痕迹，干摩擦系数 与尼龙相似，但在油润滑下，不如尼龙3) 热性能：PP具有良好的耐热性，熔点在164〜170°C，制品能在100以上温度进行消 毒灭菌，在不受外力的，150C也不变形脆化温度为-35 C，在低于-35 C会发生脆化，耐 寒性不如聚乙烯4) 化学稳定性：聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种 化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃和氯化烃等能使PP软化和溶胀，同时 它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件，防 腐蚀效果良好。
5) 电性能：聚丙烯的高频绝缘性能优良，由于它几乎不吸水，故绝缘性能不受湿度的影 响它有较高的介电系数，且随温度的上升，可以用来制作受热的电气绝缘制品，它的击穿 电压也很高，适合用作电气配件等抗电压、耐电弧性好，但静电度高，与铜接触易老化6) 耐候性：聚丙烯对紫外线很敏感，加入氧化锌、硫代丙酸二月桂酯、碳黑或类似的乳 白填料等可以改善其耐老化性能PP聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0.90〜0.91g/cm3，是目 前所有塑料中最轻的品种之一它对水特别稳定，在水中24h的吸水率仅为0.01%，分子量 约 8〜15 万之间成型性好，但因收缩率大，厚壁制品易凹陷制品表面光泽好，易于着色 PP 聚丙烯的高频绝缘性能优良，由于它几乎不吸水，故绝缘性能不受湿度的影响它有较 高的介电系数，且随温度的上升，可以用来制作受热的电气绝缘制品，它的击穿电压也很高， 适合用作电气配件等抗电压、耐电弧性好，但静电度高，与铜接触易老化玻纤增强改性PP,通常，PP材料的拉伸强度在20M〜30MPa之间，弯曲强度在25M〜50MPa 之间，弯曲模量在800M〜1500MPa之间如果要想把PP用在工程结构件上，就必须使用玻 璃纤维进行增强。
玻纤增强改性PP,通过玻璃纤维增强的PP产品的机械性能能够得到成倍甚至数倍的提 高具体来说，拉伸强度达到了 65MPa~90MPa，弯曲强度达到了 70MPa~120MPa，弯曲模 量达到了 3000MPa~4500MPa，这样的机械强度完全可以与ABS及增强ABS产品相媲美， 并且更耐热玻纤增强改性PP，一般ABS和增强ABS的耐热温度在80°C〜98°C之间，而玻璃纤维增强的 PP材料的耐热温度可以达到135C〜145C它可以被用来制作冰箱、空调等制冷机器中的 轴流风扇和贯流风扇此外，它也可以用于制造高转速洗衣机的内桶、波轮、皮带轮以适应 其对机械性能的高要求，用于电饭煲底座和提手、电子微波烤炉等对耐温要求较高的场所成型性能1•结晶料，吸湿性小，易发生融体破裂，长期与热金属接触易分解.2.流动性好，但收缩范围及收缩值大，易发生缩孔.凹痕，变形.3•冷却速度快，浇注系统及冷却系统应缓慢散热，并注意控制成型温度•料温低 方向方向性明显•低温高压时尤其明显，模具温度低于50度时，塑件不光滑，易 产生熔接不良，留痕，90度以上易发生翘曲变形4•塑料壁厚须均匀，避免缺胶，尖角，以防应力集中.特定条件下容易分解常见制品：盆、桶、家具、薄膜、编织袋、瓶盖、汽车保险杠等。
聚丙烯也包括丙烯与少量乙烯的共聚物在内PP粒料为本色、圆柱状颗粒，颗 粒光洁，粒子的尺寸在任意方向上为2mm〜5mm，无臭无毒，无机械杂质该品 以高纯度丙烯为主要原料，乙烯为共聚单体，采用高活性催化剂在62C〜80C 及低于4.0MPA的压力下经气相反应生产聚丙烯粉料，再经干燥、混炼、挤压、 造粒、筛分、均化成聚丙烯颗粒密度为0.90 g/cm3〜0.91g/cm3，是通用塑料 中最轻的一种聚丙烯树脂具有优良的机械性能和耐热性能，使用温度范围 -30C〜140C同时具有优良的电绝缘性能和化学稳定性，几乎不吸水，与绝大 多数化学品接触不发生作用该品耐腐蚀，抗张强度30MPa，强度、刚性和透明 性都比聚乙烯好；缺点是耐低温冲击性差，较易老化，但可分别通过改性和添加 抗氧剂予以克服与发烟硫酸、发烟硝酸、銘酸溶液、卤素、苯、四氯化碳、氯 仿等接触有腐蚀作用可用作工程塑料，适用于制电视机、收音机外壳、电器绝 缘材料、防腐管道、板材、贮槽等，也用于生产扁丝、纤维、包装薄膜等物质特性PP聚丙烯化学和物理特性PP是一种半结晶性材料它比PE要更坚硬并且有更高的熔点 由于均聚物型的PP温度高于0C以上时非常脆，因此许多商业的PP材料是加入1〜4%乙烯 的无规则共聚物或更高比率乙烯含量的钳段式共聚物。
共聚物型的PP材料有较低的热扭曲 温度（100C）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度PP的强度随着 乙烯含量的增加而增大PP的维卡软化温度为150C由于结晶度较高，这种材料的表面 刚度和抗划痕特性很好PP不存在环境应力开裂问题通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对 PP进行改性PP的流动率MFR范围在1〜40低MFR的PP材料抗冲击特性较好但延展强 度较低对于相同MFR的材料，共聚物型的强度比均聚物型的要高由于结晶，PP的收 缩率相当高，一般为1.8〜2.5%并且收缩率的方向均匀性比PE-HD等材料要好得多加入 30%的玻璃添加剂可以使收缩率降到0.7%均聚物型和共聚物型的PP材料都具有优良的 抗吸湿性、抗酸碱腐蚀性、抗溶解性然而，它对芳香疸如苯）溶剂、氯化烃（四氯化碳） 溶剂等没有抵抗力实际应用标签印刷PP是近年来发展迅速的一种环保标签材料PP印刷性不好，早期主要用于胶带类产品如封 箱胶带、文具胶带、上光膜等等，随着技术的发展和环保的要求，用压延和发泡工艺制成的 PP合成纸标签材料应运而生，在进行表面处理后，PP合成纸的印刷适应性大大提升，广泛 应用在日用化妆品、洗发水，超市冷冻标签、电器标签等方面。
PP合成纸中的超透膜已成 为大多数化妆品、洗发水标签的理想材料，这种超透明环保标签在欧洲被称为“UNLOOK LABEL”（也就是看不见的标签）汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等）器械（洗碗机门衬垫、干燥机 通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷 水 水器等）注塑模工艺条件:干燥处理如果储存适当则不需要干燥处理熔化温度220~275°C，注意不要超过275°C模具温度注射速度通常，使用高速注塑可以使内部压力减小到最小如果制品表面出现了缺陷，那 么应使用较高温度下的低速注塑流道和浇口对于冷流道，典型的流道直径范围是4~7mm建议使用通体为圆形的注入口和流 道所有类型的浇口都可以使用典型的浇口直径范围是l~1.5mm，但也可以使 用小到0.7mm的浇口对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的 浇口宽度应至少为壁厚的两倍PP材料完全可以使用热流道系统简易识别密度密度为 0.91 g/cm3~0.96g/cm3可燃性容易熔融滴落，火焰上黄下蓝，离火继续燃烧，燃烧后散发出石油味可溶性可溶于对二甲苯，不溶于丙酮和乙醚概念释义比重0.9-0.91克/立方厘米成型收缩率1.025%成型温度160-220 °C比重:0.9-0.91PP塑料，化学名称：聚丙烯 英文名称:Polypropylene （简称PP）克/立方厘米成型收缩率:1.0-2.5%成型温度：160-220°C。
成分结构PP为结晶型高聚物，常用塑料中PP最轻，密度仅为0.91g/cm3 （比水小）通用塑料中，PP 的耐热性最好，其热变形温度为80-100C，能在沸水中煮PP 有良好的耐应力开裂性，有很高的弯曲疲劳寿命，俗称“百折胶” PP 的综合性能优于 PE料PP产品质轻、韧性好、耐化学性好PP 的缺点：尺寸精度低、刚性不足、耐候性差，它具有后收缩现象，脱模后，易老化、变 脆、易变形日常生活中，常用的保鲜盒就是由PP材料制成成型特性1. 结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解.2. 流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形.3. 冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低温高压时容易取 向,模具温度低于50度时,塑件不光滑,易产生熔接不良,流痕,90 度以上易发生翘曲变形4. 塑料壁厚须均匀,避免缺胶,尖角,以防应力集中.工艺特点PP 在熔融温度下有较好的流动性，成型性能好， PP 在加工上有两个特点：其一： PP 熔体的粘度随剪切速度的提高而有明显的下降（受温度影响较小）； 其二：分子取向程度高而呈现较大的收缩率PP的加工温度在200-300C左右较好，它有良好的热稳定性（分解温度为310C），但 高温下（270-300C）,长时间停留在炮筒中会有降解的可能。
因PP的粘度随着剪切速度的提高有明显的降低，所以提高注射压力和注射速度会提高其流 动性，改善收缩变形和凹陷模温宜控制在30-50C范围内PP熔体能穿越很窄的模具缝隙而出现披锋PP在熔化过程中，要吸收大量的熔解热（比热 较大），产品出模后比较烫PP料加工时不需干燥，PP的收缩率和结晶度比PE低性能概述1、密度PP是所有合成树脂中密度最小的，仅为0.90〜0.91g/cm3，是PVC密度的60%左右这意 味着用同样重量的原料可以生产出数量更多同体积的产品2、力学性能PP 的拉伸强度和刚性都比较好，但冲击强度较差，特别是低温时耐冲击性差此外，如 果制品成型时存在取向或应力，冲击强度也会显著降低 虽然抗冲击强度差，但经过填充或增强等改性后，其机械性能在许多领域可与成本较高的工 程塑料相竞争3、表面硬度PP的表面硬度在五类通用塑料中属低等，仅比PE好一些当结晶度较高时，硬度也相应 增加一些，但仍不及PVC、PS、ABS等4、热性质在五大通用塑料中，PP的耐热性是最好的PP塑料制品可在100°C下长时间工作，在无 外力作用时，PP制品被加热至150C时也不会变形在使用成核剂改善PP的结晶状态后，其耐热性还可进一步提高，甚至可以用于制作在微波 炉中加热食品的器皿。
5、 耐应力开裂性 成型制品中残留有应力，或者制品长时间在持续应力下工作，会造成应力开裂现象有机溶 剂和表面活性剂会显著促进应力开裂因此应力开裂试验均在表面活性剂存在下进行常用的助剂为烷基芳基聚乙二醇试验表明PP在表面活性剂浸泡时的耐应力开裂性能和在空气中一样，有良好的抵抗能力， 而且PP的熔体流动速率越小（分子量越大），耐应力开裂性越强6、 化学稳定性PP的化学稳定性优异，对大多数酸、碱、盐、氧化剂都显惰性例如在100C的浓磷酸、盐酸、40%硫酸及其它们的盐类溶液中都是稳定的，只有少数强氧 化剂如发烟硫酸等才可能使其。
