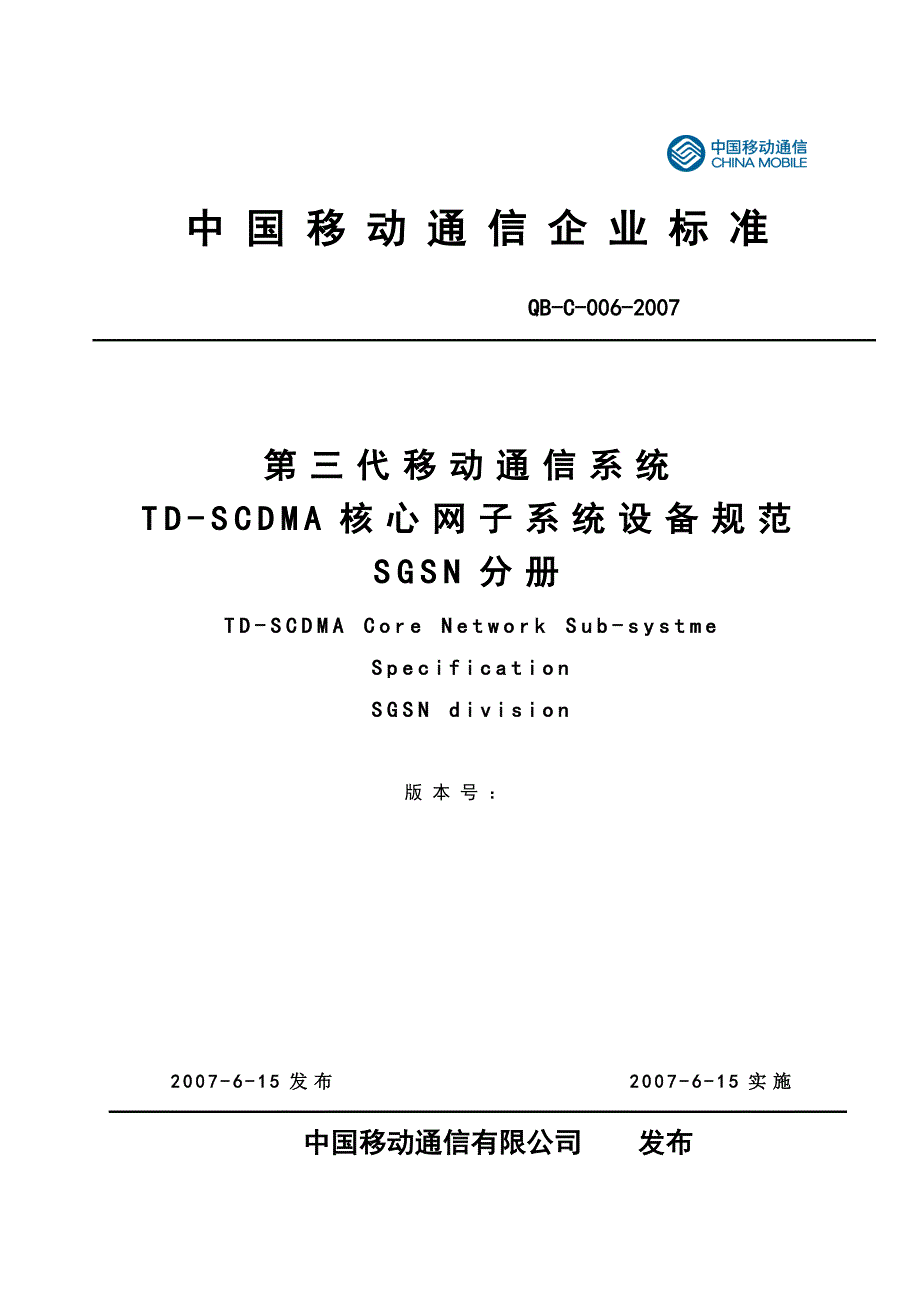

QB-╳-╳╳╳-╳╳╳╳2007-6-15实施2007-6-15发布中 国 移 动 通 信 企 业 标 准QB-C-006-2007第三代移动通信系统TD-SCDMA核心网子系统设备规范SGSN分册TD-SCDMA Core Network Sub-systme SpecificationSGSN division3G Network Elements Charging Capability RequestPacket Switch Domain Part版本号：中国移动通信有限公司 发布QB-C-006-2007目 录1.范围 12.引用标准 13.相关术语与缩略语解释 23.1 缩略语 23.2 标识符 54.概述 64.1 网络结构 64.2 网络设备 65.业务 75.1 IP、PPP承载业务 76.SGSN的设备功能 86.1 网络接入控制功能 86.1.1 安全功能 86.1.2 许可控制 96.2 移动性管理功能 106.2.1 移动性管理状态模型 106.2.2 移动性管理定时器 106.2.3 附着 106.2.4 分离 116.2.5 位置管理 116.2.6 清除 126.2.7 业务请求 126.3 无线资源管理 136.4 用户数据管理功能 136.5 会话管理功能 136.6 路由选择和数据转发功能 146.7 计费信息收集功能 146.8 Supercharge功能(可选) 156.9 其它 156.10 冗余备份要求 176.11 ATM接口要求 186.12 IP功能要求 197.设备性能要求 207.1 可靠性 207.2 吞吐量和容量 208.编号 218.1 分组域编号 218.1.1 路由区标识（RAI） 218.1.2 P-TMSI 218.1.3 SGSN Gn接口的IP地址 218.1.4 移动台IP地址 218.1.5 APN 218.1.6 APN与GGSN的对应 228.1.7 SGSN的逻辑名 238.2 与No.7相关的号码 238.2.1 SGSN编号 238.2.2 子系统号码（SSN） 239.接口与信令要求 239.1 无线接口层三 239.2 Iu接口 239.2.1 协议要求 239.2.2 物理特性 249.3 SGSN与BSS间的接口 249.4 SGSN与HLR间的接口 259.5 GSN间的接口 259.6 SGSN与MSC/VLR间的接口 259.7 SGSN与SMSC间的接口 2510.计费要求 2511.同步要求 2511.1 时钟同步方式 2611.2 定时特性要求 2611.3 定时接口要求 2611.3.1 定时方式 2611.3.2 接口种类 2611.3.3 外定时接口的数目 2611.3.4 外定时接口的要求 2611.3.5 接口性能要求 2712.统计测量与网管要求 2713.操作维护要求 2713.1 人－机接口 2713.1.1 人－机语言(MML) 2713.1.2 人－机语言的安全检查 2713.1.3 人－机操作记录 2813.2 SGSN的操作维护要求 2813.2.1 概述 2813.2.2 维护测试功能 2913.2.2.1 一般要求 2913.2.2.2 测试功能 2913.2.3 故障检测及处理 3013.2.3.1 一般要求 3013.2.3.2 故障的容错性 3013.2.3.3 硬件故障的定位 3013.2.3.4 故障的恢复 3013.2.3.5 故障记录 3113.2.4 状态监视和性能管理 3113.2.5 系统实时控制 3113.2.6 软、硬件更新 3213.2.7 局数据的修改 3213.2.8 告警要求 3213.2.9 日志要求 3314.环境要求 3414.1 机房温、湿度要求 3414.2 设备的防尘要求 3414.3 防电磁干扰要求* 3414.3.1 设备发射出的无线电电磁干扰要求 3514.3.2 设备抗电磁干扰的能力 3615.电源与接地 3615.1 设备的电源电压要求 3615.1.1 直流电源 3615.2 接地要求 3715.2.1 新建和扩建局接地 3715.2.2 接地电阻 3715.编制历史 37附录 A SGSN设备中所存储的主要数据 38附录 B 参考的SGSN性能指标 39附件C：QoS策略配置方法 40 前 言 本标准适用于中国移动对3G核心网分组域设备SGSN的要求。
本标准由中移有限技[2007]102号印发本标准由中国移动通信有限公司技术部提出并归口本标准由规范归口部门负责解释本标准起草单位：中国移动通信研究院 本标准主要起草人：党京 杜宇健 魏冰 黄宇红 孙少陵IV1.范围规定了中国移动通信集团公司3G系统核心网分组域设备SGSN业务和功能、性能、编号与互通、接口、计费、操作维护、机械和环境、电源和接地、同步等方面的要求适用于中国移动通信集团公司3G系统核心网技术试验，为设备引进、网络规划与设备制造、工程设计、网络运行、管理和维护等提供技术依据2.引用标准下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文在标准出版时，所示版本均有效所在标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GF015.1-95“900Mhz TDMA数字蜂窝移动通信系统设备总技术规范（第一分册）交换系统设备技术规范”YD/T XX-XXXX900/1800MHz TDMA数字蜂窝移动通信网移动应用部分（Phase2+）技术规范YD/T XXX-XXXX900/1800MHz TDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备规范：交换子系统3GPP TS 22.060"General Packet Radio Service (GPRS); Service description; Stage 1".3GPP TS 23.060"General Packet Radio Service (GPRS); Service Description; Stage 2".3GPP TS 24.008"Mobile radio interface Layer 3 specification; Core network protocols; Stage 3".3GPP TS 29.002"Mobile Application Part (MAP) specification".3GPP TS 29.060"General Packet Radio Service (GPRS); GPRS Tunnelling Protocol (GTP) across the Gn and Gp Interface".3GPP TS 29.061"General Packet Radio Service (GPRS); Interworking between the Public Land Mobile Network (PLMN) supporting GPRS and Packet Data Networks (PDN)".3GPP TS 32.215:" Charging data description for thePacket Switched (PS) domain".3GPP TS 25.413"UTRAN Iu Interface RANAP Signalling".3GPP TS 33.1023G Security; Security architecture3.相关术语与缩略语解释3.1 缩略语AALATM Adaptation LayerATM适配层AAL5ATM Adaptation Layer 5ATM适配层类型5APNAccess Point Name接入点名ASNAbstract Syntax Notation抽象语法标识ATMAsynchronous Transfer Mode异步传输模式AuCAuthentication Center鉴权中心BERBit Error Rate误比特率BGBorder Gateway 边界网关B-ISDNBroadband - ISDN宽带的ISDNBSBilling System计费系统BSSBase Station Sub-system 基站子系统，包括BSC和BTSBSSGPBSS GPRS Protocol基站子系统GPRS协议CDRCall Detail Record呼叫详细记录CGCharging Gateway 计费网关CGFCharging Gateway Function计费网关功能CNCore Network核心网CSCircuit Switched电路交换DHCPDynamic Host Configuration Protocol动态主机配置协议DNSDomain Name Server域名服务器EIREquipment Identification Register设备标识寄存器G-CDRGateway GPRS Support Node Call Detailed Record关口GPRS支持节点 - 呼叫详细记录GCIGlobal Cell Identify全球小区识别码GGSNGateway GPRS Support Node网关GPRS支持节点GPRSGeneral Packet Radio Service通用分组无线业务GSMGlobal System Mobile全球移动通信系统GSNGPRS Support NodeGPRS支持节点GTPGPRS Tunnel ProtocolGPRS隧道协议GTP-UGPRS Tunnelling Protocol for User Plane用户面的GTP隧道协议HLRHome Location Register归属位置寄存器HPLMNHome PLMN归属陆地移动通信网IETFInternet Engineering Task Force互联网工程任务组IMSIInternational Mobile Subscriber Identity 国际移动用户识别码IPInternet Protocol互联网协议IPv4Internet Protocol version 。
