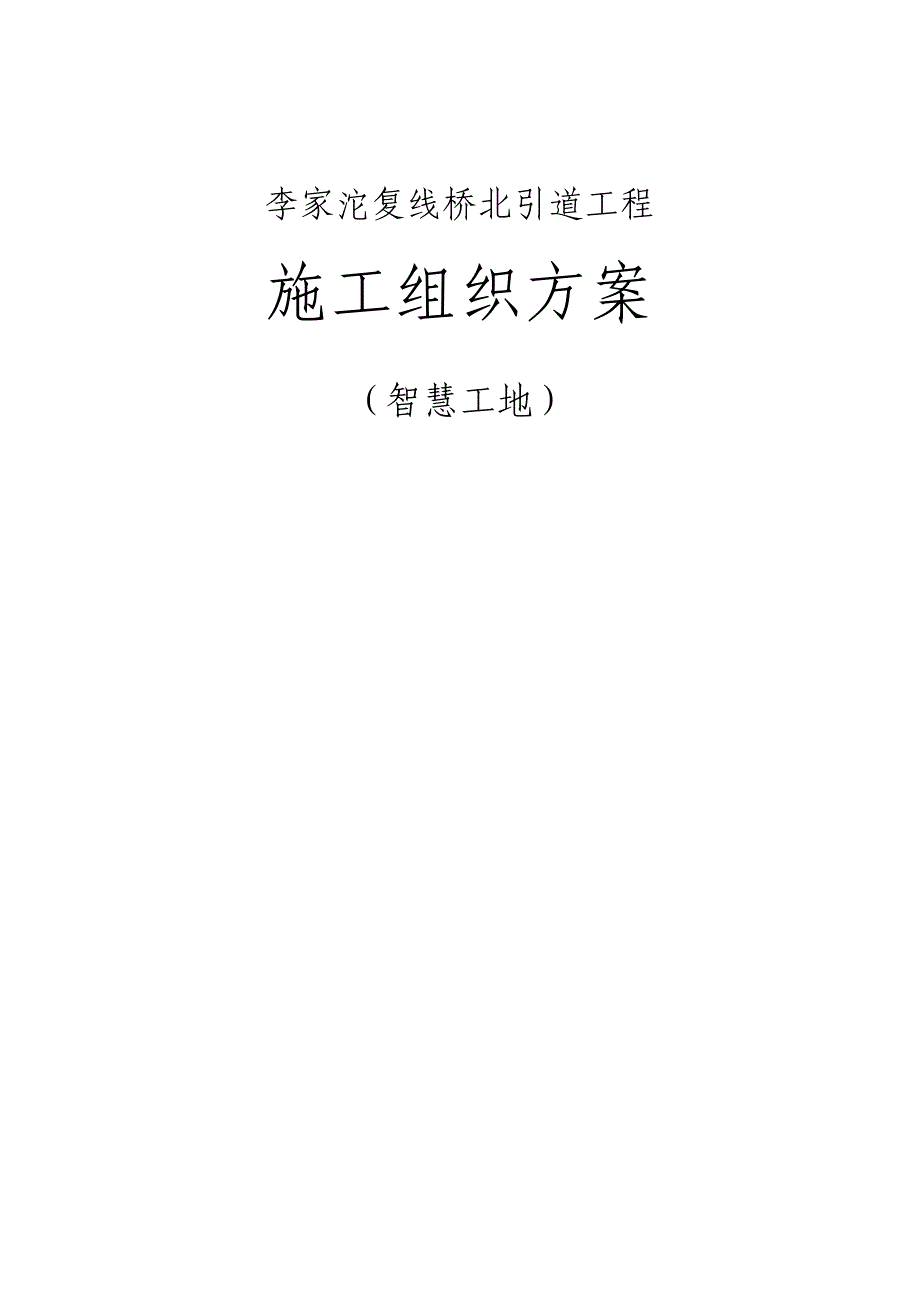

李家沱复线桥北引道工程施工组织方案（智慧工地）第1章 工程概况1.1 概述1.1.1 项目位置李家沱复线桥北引道工程属于规划快速路四纵线一部分，线位总体呈南北走向本项目起于在建嘉南线三期青龙嘴立交，沿现状锦龙路布设高架桥后向以隧道形式穿越电力高专及电厂家属区，止于李家沱长江大桥，北引道全长约2.7km(不含李家沱复线桥)，与轨道18号线同桥过江李家沱复线桥位于现状李家沱大桥上游约25m处，距离上游马桑溪大桥约5.8km，距离下游拟建黄桷坪大桥约3km图1-1 工程平面位置图1.1.2 工程建设规模李家沱复线桥北引道工程起于嘉南线三期青龙嘴立交，止于李家沱长江大桥，全长约2.7km(不含李家沱复线桥)北引道含锦龙路高架桥1座，九龙坡复线隧道1座，设立交1座(改造北岸立交)全线采用城市快速路标准设计，设计车速80km/h(现状九龙坡隧道段受现状影响，局部车速60km/h)本项目共分为三部分：第一部分：锦龙路高架桥第二部分：九龙坡复线隧道第三部分：北岸立交 第2章 智慧工地2.1 编制依据(1) 重庆市建委“关于进一步做好2020年“智慧工地建设工作的通知”渝建2020-136）(2) 《2020年“智慧工地”建设技术标准》(3) 《低压成套开关设备制造规范》(4) 《智能建筑设计标准》 (5) 《建筑与建筑群综合布线系统工程设计规范》 (6) 《建筑与建筑群综合布线系统工程验收规范》 (7) 项目设计图纸2.2 建设思路针对工程高标准、高品质的特点，项目智慧工地采用云服务架构，以安全、质量、绿色施工现场管理需求为牵引，综合应用传感器、无线传感网等物联网技术等构建建筑工地现场信息化管理体系，采用集中化的智能平台来融合和管理各子系统平台，通过单一入口，进入各个子系统，实现在单一系统平台上集成各个子系统的信息化数据，并对海量数据进行系统性的分析，无需逐个登陆各子系统极大地提高了施工现场作业效率，有效降低管理成本、减少人力投入。
同时，智慧工地系统的应用，可以使管理人员的办公信息化更加深入和多元化，进一步提高管理人员的管理幅度，对提高管理人员的科学决策能力大有裨益，更好的培养公司现场技术人员和管理人员图2-1 智慧工地建设思路2.3 实现思路数据收集：在项目现场架设扬尘、芯片、噪音、图像等传感器，通过互联网将实物数据进行动态传输收集整理；同时建立BIM模型，与GIS融合，将建筑物数据收集整理数据整理：云平台集成各个分散独立的子系统数据，通过智能算法，实现各个系统数据展示、联动数据应用：企业决策层通过管理平台一张图、一张表实时了解项目成本、进度、质量、安全、等数据信息、运营情况，从而形成高效、准确、科学的决策图2-2 智慧工地实现路径2.4 系统设计智慧工地系统设计人员实名制系统视频监控系统扬尘噪声监测系统工程监理报告系统工程质量验收系统BIM施工系统建材质量监管系统云平台信息集成系统塔式起重机系统图2-3 智慧工地系统设计为保证项目实施的及时性、可靠性和先进性，在选择各子系统时，优先选用经过市场成熟应用的子系统软件和硬件，对接系统优先选用市场主流和知名品牌，系统实施建议按照以下内容实施：1、云平台信息集成系统云平台信息集成系统应用，是指集成各个子系统的数据信息，将各个子系统的应用数据通过物联网、云平台和大数据以及internet网络，集成到一个系统。
实现现场大屏数据同步显示，同步查看，同步汇总表2-4 云平台信息集成系统功能（现场大屏展示）序号功能描述1工程概况功能显示包括工程建筑面积、工程性质、建设规模，工程地质、占地面积、总建筑面积、建筑高度等建筑物信息；建设单位、项目承包单位、设计单位、建立单位和勘察单位等建设信息以及质量、合同要求等内容；工程施工组织架构人员信息，包括姓名、照片、职务等，通过该功能可以快速了解工程信息2项目总览功能直观展示工程施工状态，包括项目进度、在场人员数量、安全隐患、工程平面布局、水电数据、天气环境等通过该功能快速了解工程运行状态，及时发现项目安全质量隐患3生产总览功能详细展示工程施工数据，包括施工人数、施工材料计划、垂直运输设备数量塔基工作效率等4安全总览功能从安全管理角度出发，从安全检查整改情况，施工机械违章报警数量、巡更执行情况、各工种数量统计、安全教育和安全交底方面反映工程安全施工管理情况5BIM模型查看查看工程项目BIM轻量化模型，并可以进行漫游剖切等模型操作图2-4 云平台信息集成系统示意图（移动端）表2-5 云平台信息集成系统功能（移动端）序号功能描述1数据查看功能通过端查看包括项目进度、在场人员数量、安全隐患、工程平面布局、水电数据、天气环境等。
通过该功能快速了解工程运行状态，及时发现施工现场问题隐患2工程检查功能查看施工机械违章报警数量、巡更执行情况、各工种数量统计等情况并能通知相关责任人进行整改并对整改过程进行监控和统计3BIM模型查看功能通过端查看BIM模型及模型信息云平台集成系统技术要求：A、 满足接入重庆市建委系统的数据接口、通讯协议和标准B、 系统接口要接入城投集团智慧工地平台C、 灵活性，系统可以根据项目运行情况灵活调整功能配置D、 系统能够提供API，可进行二次集成E、 系统可设置多主机工作模式F、 系统应保证其稳定性、兼容性；系统的硬件设备满足本项目的实际需要和环境要求等2、人员实名制子系统人员实名制管理“智能化应用”，是指在建筑工程施工现场，利用已与“市智慧工地管理平台”人员实名制管理子系统对接的智能考勤设备，对人员到岗情况实施考勤，供项目部、企业、主管部门对人员进行管理的智能化管控措施图2-6 人员实名制子系统图表2-6 人员实名制子系统功能序号功能描述1信息采集进出人员身份证信息采集，进出人员控制，防止闲杂人等进入2信息存储人员出入信息记录存储，安全培训数据记录存储3考勤管理施工人员考勤管理4统计分析人员进出数据统计和分析，实名制数据信息集中查询、打印等。
1）系统配置要求：布置要求按施工出入口布置，配置数量满足进入施工现场入口的需要，不少于两套，身份卡不少于600张2）人员实名制管理“智能化应用”技术标准：智慧应用名称人员实名制管理“智能化应用”应用简介人员实名制管理“智能化应用”，是指在房屋建筑和市政基础设施工程施工现场，利用“智慧工地”APP（以下简称：APP）和平台，按照住建部《建筑工人实名制管理办法（试行）》和《重庆市建筑工人实名制管理实施细则（试行）》，采集、上传项目管理人员和建筑工人实名制信息至“智慧工地”信息管理平台，并利用APP实现项目管理人员到岗履职考勤和建筑工人新进场、退场登记，利用人脸识别考勤设备实现建筑工人进出场考勤的智能化管控措施建设主体与内容1.市住房城乡建委负责对“智慧工地”信息管理平台进行维护，接收并处理项目通过APP和平台采集、上传的人员实名制信息数据和项目管理人员的考勤数据，建筑工人新进场、退场登记数据，以及施工现场人脸识别考勤设备采集、上传的建筑工人进出场考勤数据2.各区县住房城乡建设主管部门利用APP完成对项目的地理坐标定位3.进入施工现场的建设单位、施工单位、监理单位的所有项目管理人员及建筑工人均应按照住建部《建筑工人实名制管理办法（试行）》和《重庆市建筑工人实名制管理实施细则（试行）》，纳入实名制管理范畴。
4.项目管理人员均应安装APP至，完成本人实名制信息的采集和上传，并按规定进行考勤；施工总包单位负责指派一名专（兼）职建筑工人实名制管理人员，利用APP和平台统一录入建筑工人的实名制信息，对建筑工人新进场、退场进行登记；施工总包单位负责自行选用符合国家标准的人脸识别考勤设备，对建筑工人进出场进行考勤，并将考勤数据传送到“智慧工地”信息管理平台5.项目部应利用“智慧工地”信息管理平台项目端，对项目人员实名制进行具体管理；企业应利用“智慧工地”信息管理平台企业端，对承建项目人员实名制进行综合管理；各级住房城乡建设主管部门应利用“智慧工地”信息管理平台部门端，对辖区内项目人员实名制进行监督管理实名制智能软件设备1.“智慧工地”APP：APP具备采集、上传项目管理人员和建筑工人实名制基本信息，供项目管理人员进行考勤，登记建筑工人新进场、退场信息的功能；每位项目管理人员均应通过“智慧工地”信息管理平台下载安装使用APP2.人脸识别考勤设备：项目应在施工现场大门进出口安装人脸识别考勤设备，对建筑工人的进出场进行人脸考勤设备技术要求人脸识别考勤设备应能从“智慧工地”信息管理平台读取本项目已录入实名制信息的人员的信息数据，进行信息关联、融合，与平台互联互通，并确保信息安全。
数据存储与传输要求1.人脸识别考勤设备应支持互联网接入，设备人脸特征数据存储数据量不低于2000条，离线存储的考勤记录数据不低于10万条2.人脸识别考勤设备上传考勤数据需满足“智慧工地”信息管理平台数据通讯协议，能正确采集通讯协议中需上报的内容3.满足“智慧工地”信息管理平台对数据上传的接口要求建设工期要求人员实名制管理“智能化应用”应自“智慧工地”申报之日起20日内建成其他1.区县或企业如拟采用其他智能化实名制考勤方式的，经报请市住房城乡建委组织专家或相关机构进行安全性、先进性论证通过后，方可予以支持2.施工总包单位应做好建筑工人实名制考勤管理工作，为工资专户管理及银行代发提供必要保障3.还应满足国家现行相关法律法规、标准规范的要求 11 -3、视频监控子系统视频监控“智能化应用”，是指建筑工程施工总包单位在施工现场，利用视频监控设备及其配套监控软件，对现场进行实时视频监控，同时，视频可供“市智慧工地管理平台”远程视频监控子系统进行实时点播的智能化管控措施图2-7 视频监控子系统架构图表2-7 视频监控子系统功能序号功能描述1视频实时监看系统远程调阅音视频资源，可对联网系统内带有云台镜头解码器的摄像机进行远程控制。
能按照指定通道进行单路图像、分组图像的实时点播，自动或手动轮循切换显示应能根据时间段，自动切换不同类型的图像分组支持对显示图像的缩放、抓拍和录像2视频存储系统可根据用户需求，配置一定数量的硬盘，将视频图像数据存储在硬盘内，保存一定时间，用户后期可根据需要调用查看硬盘视频图像硬盘数据写满后，系统会自动覆盖早期图像数据3视频回放系统能按图像通道、日期和时间、报警信息等检索条件对前端设备录像文件进行检索在录像检索时，可以在4画面、9画面对多路视频录像进行同步回放，从多个角度掌握现场情况支持1/16、1/8、1/4、1/2等慢速及2、4、8、16等快速回放，回放过程中，支持拖拉定位播放，支持单帧回放4展示屏幕要求大屏屏幕尺寸要求不小于：长度4m，高度1.5m1）系统配置要求：布置原则：施工主要作业点、施工场地进出口2）视频监控“智能化应用”技术标准：智慧应用名称视频。
