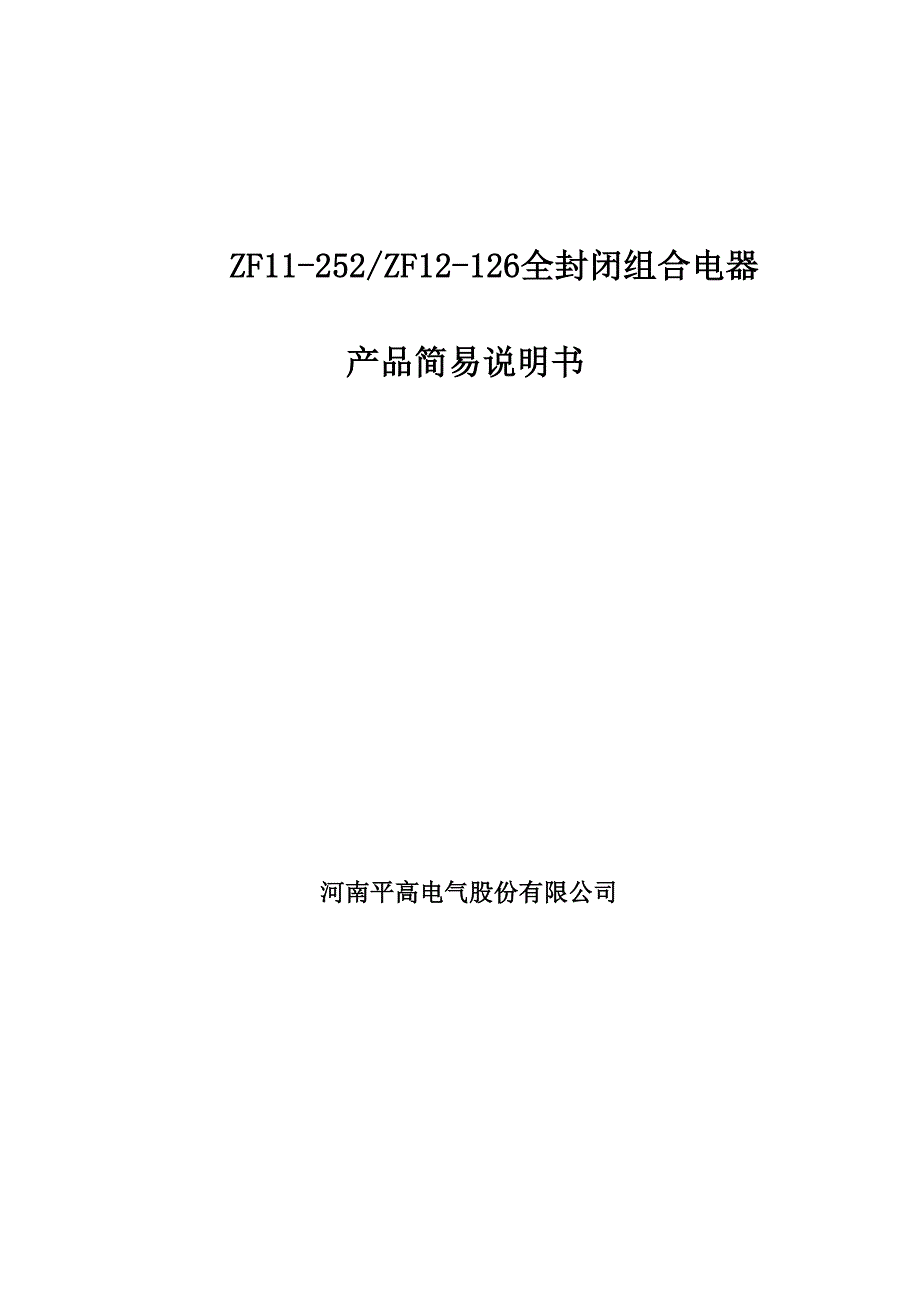

ZF11-252/ZF12-126全封闭组合电器产品简易说明书河南平高电气股份有限公司第一篇 ZF11-252(L)型全封闭组合电器第一部分 产品简介河南平高电气股份有限公司是国内最早研制和开发220kV GIS的厂家之一，在GIS设计方面积累了丰富的经验；ZF11-252（L）型全封闭组合电器是采用新型单断口灭弧室及无渗漏型液压机构，并一次性通过了在国家高压电器质量监督检验中心所做的全部容量试验，于2000年10月通过了国家机械局、国家电力公司的联合鉴定该产品技术参数完全满足GB7674《六氯化硫封闭式组合电器》，IEC517《额定电压72.5kV及以上气体绝缘金属壳封闭式组合电器》及相关标准的要求 ZF11-252（L）是将高压变电站中除变压器以外的所有一次设备组装在金属壳体内，用环氧树脂绝缘子支持导体，内充SF6气体作为绝缘和灭弧介质的一种设备该设备包括断路器、隔离开关、接地开关、电流互感器、电压互感器、氧化锌避雷器、三相共箱母线、出线套管、电缆连接装置、电气控制柜等基本元件，还有伸缩节等其它附件该GIS为三相分箱式结构，母线为三相共箱式结构，各元件已形成标准化，可按用户提出的不同主接线要求进行组合，形成用户满意的布置形式；并推出了块式结构运输GIS产品。
它适用于252kV的电力系统中，用以切合故障电流、转换和隔离线路、防护过电压和测量电量等第二部分 元件介绍1、断路器ZF11-252（L）型气体绝缘金属封闭开关设备断路器为单断口，三极分装立式布置配用CYT液压机构，机构置于本体下部它用以切断额定电流、故障电流或转换线路，实现对输变电设备线路的控制和保护该断路器根据主接线方式的不同采用Z形、U形布置2、隔离开关ZF11-252（L）型GIS的隔离开关是该GIS的标准元件之一，它可垂直布置，亦可水平安放，还能与接地开关组合成一体该隔离开关分为两种类型：一种为普通型隔离开关（慢动开关），在有电压无电流的情况下隔离电路，三相联动，配电动弹簧操动机构；一种为快速隔离开关（快动开关），除具有隔离电路的功能外，还具有切合母线转移电流及母线充电电流的能力，三相联动，配电动弹簧操动机构3、接地开关接地开关是ZF11-252（L）型气体绝缘金属封闭开关设备（以下简称GIS）的标准元件之一，它可根据主接线的要求进行布置，还能与隔离开关组合成一体该接地开关分为两种类型：一种为普通型接地开关(慢动开关)，在正常情况下工作接地，三极连动，配电动操动机构；一种为快速接地开关（快动开关），除具有工作接地的功能外，还具有切合静电、电磁感应电流及关合峰值电流的能力，三极连动，配电动弹簧操动机构。
4、电流互感器电流互感器路正常运行、过载状态和短路故障时测量电流，给测量仪表和继电保护提供电流参量该电流互感器的一次为穿心式结构，每只电流互感器内可装2-4只二次线圈二次线圈分为测量和保护两种5、套管套管是ZF11-252（L）型气体绝缘金属封闭开关设备的一个标准元件，供架空线与GIS连接使用6、共相母线ZF11-252（L）型GIS 共箱母线是该GIS基本元件之一，通过导电连接件和GIS其它元件连通，满足不同的主接线方式，来汇集、分配和传送电能7、电压互感器ZF11-252（L）型GIS用电磁式电压互感器（PT），供额定频率为50Hz的额定电压为252kV电力系统作为电气测量和保护用第三部分 技术参数响应表序号名 称单位供方保证值一GIS共用参数1额定电压kV2522额定电流出线A2000进线2000分段、母联2000主母线20003额定工频1min耐受电压（相对地）kV4604额定雷电冲击耐受电压峰值（1.2/50μs）（相对地）kV10505额定短路开断电流kA506额定短路关合电流kA1257额定短时耐受电流及持续时间kA/s50/38额定峰值耐受电流kA1259辅助和控制回路短时工频耐受电压kV210无线电干扰电压μV≤50011噪声水平dB≤7012SF6气体压力（20℃表压）断路器室MPa0.6其他隔室0.4513每个隔室SF6气体漏气率%/年≤0.514SF6气体湿度有电弧分解物隔室交接验收值μL/L≤150长期运行允许值≤300无电弧分解物隔室交接验收值≤250长期运行允许值≤50015局部放电试验电压kV1.1×252每个隔室pC≤5每单个绝缘件≤3套管≤5电流互感器≤5电压互感器≤10避雷器≤1016供电电源控制回路VDC220辅助回路VAC22017使用寿命年≥3018检修周期年≥2019设备重量SF6气体重量kg~3400总重量kg10000/间隔最大运输重量kg10000动荷载向下kg40 kN动荷载向上kg20kN20设备尺寸设备的整体尺寸m23×12×6设备的最大运输尺寸m6.5×2.1×3.221结构布置断路器三相分箱母线主母线三相共箱/分支母线三相分箱二断路器参数1型号ZF11-252型2布置型式立式3断口数14额定电流出线A3150进线3150分段、母联31505主回路电阻μΩ≤856温升试验电流A1.1Ir7额定工频1min耐受电压断口kV460+145对地460额定雷电冲击耐受电压峰值（1.2/50μs）断口kV1050+200对地10508额定短路开断电流交流分量有效值kA50时间常数ms45开断次数次20首相开断系数1.39额定短路关合电流kA12510额定短时耐受电流及持续时间kA/s50/311额定峰值耐受电流kA12512开断时间ms≤4013合分时间ms55±514分闸时间ms19±315合闸时间ms50±1016重合闸无电流间隙时间ms30017分、合闸平均速度分闸速度m/s10±1合闸速度5±0.518分闸不同期性ms≤319合闸不同期性ms≤520机械稳定性次≥500021额定操作顺序O-0.3s-CO-180s-CO22现场开合空载变压器能力空载变压器容量MVA50空载励磁电流A0.5~15试验电压kV252操作顺序10×O和10×（CO）23现场开合空载线路充电电流试验试验电流A160试验电压kV1.3×252试验条件线路原则上不得带有泄压设备，如电抗器、避雷器、电磁式电压互感器等操作顺序10×（O-0.3s-CO）24容性电流开合试验（试验室）试验电流A线路：125，电缆：250试验电压kV1.2×252操作顺序C1级LC和CC1:24×O,LC2和CC2:24×COC2级LC和CC1:48×O,LC2和CC2:24×O和24×CO25近区故障条件下的开合能力L90kA45L75kA37.5L60kA/操作顺序O-0.3s-CO-180s-CO26失步关合和开断能力开断电流kA12.5试验电压kV2.0×252操作顺序方式1：O-O-O27SF6气体压力（表压，20℃）最高Mpa0.65额定0.6最低0.528报警压力（表压，20℃）Mpa0.5229闭锁压力（表压，20℃）MPa0.530操动机构型式或型号CYT液压机构操作方式分相操作电动机电压VDC220合闸操作电源额定操作电压VDC220操作电压允许范围85%~110%，30%不得动作每相线圈数量只1每只线圈涌流A/每只线圈稳态电流ADC220V、1.15A分闸操作电源额定操作电压VDC220操作电压允许范围65%~110%，30%不得动作每相线圈数量只2每只线圈涌流A/每只线圈稳态电流ADC220V、1.15A操动机构工作压力最高MPa30.0+20额定28.0最低23.0±0.7报警压力27.0±0.8加热器电压VAC220每相功率W500备用辅助触点数量对12开断能力DC220V、5A检修周期年≥20液压机构重合闸闭锁压力时允许的操作O-0.3s-CO24h打压次数次≤2油中最大允许水分含量μL/L≤0.01g/100g弹簧机构储能时间s/31断路器的重量断路器包括辅助设备的总重量kg2000每相操作机构的重量kg100每相SF6气体重量kg27运输总重量kg200032运输高度m3.233起吊高度m≥6.5三隔离开关参数1型式/型号电动弹簧2额定电流出线A2000进线A2000分段、母联A20003主回路电阻μΩ≤404温升试验电流A1.1Ir5额定工频1min耐受电压断口kV460+145对地460额定雷电冲击耐受电压峰值（1.5/50μs）断口kV1050+200对地10506额定短时耐受电流及持续时间kA/s50/37额定峰值耐受电流kA1258分、合闸时间分闸时间ms≤6s(包括储能时间)合闸时间≤6s(包括储能时间)9分、合闸时间分闸速度m/s1.2±0.3合闸速度2.8±0.510机械稳定性次≥300011开合小电容电流值A112开合小电感电流值A0.513开合母线转换电流能力转换电流1600转换电压20开断次数15014操动机构型式或型号电动弹簧并可手动电动机电压DC220控制电压DC220允许电压变化范围85%~110%操作方式三相机械联动备用辅助触点数量8开断能力DC220V、5A四。
