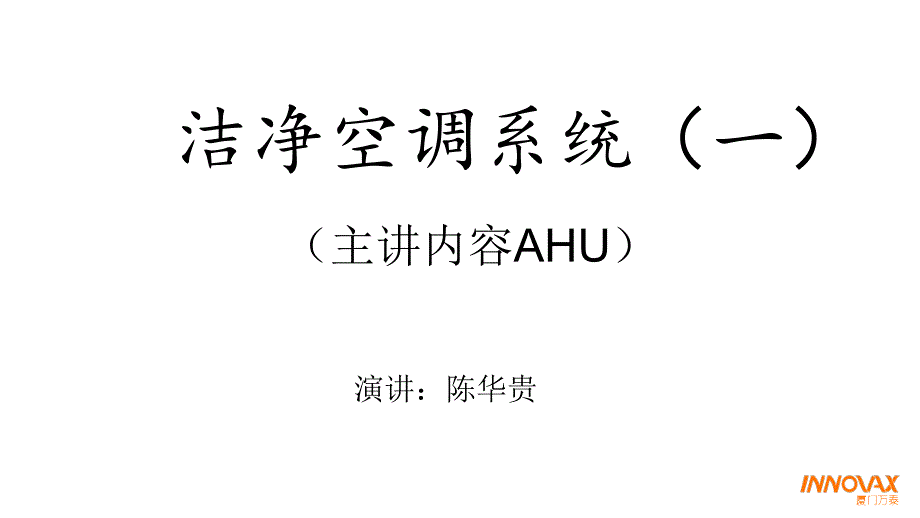

洁净空调系统（一） （主讲内容AHU）,演讲：陈华贵,一：HVAC概述,二：AHU概述及原理,三：人员管理模块总结规划,,,,,1,HVAC定义,,,,,2,一：HVAC概述,二：AHU概述及原理,三：AHU运行维护,,,,,1,AHU概述,AHU：(Air Handing Unit)空气处理单元即我们平时称呼的风柜机组,其目的是向洁净车间输送 适量的、温度合适的、湿度合适的、颗粒物尽量少的空气 故AHU必须满足以下功能： 风量调节 温度调节 湿度调节 去除颗粒物,,,,,2,AHU原理图,,,,,3,AHU原理图,,,,,4,空调原理,风,冷风,热风,表冷器,加热器,蒸汽管/电加热管,冷冻水管,风,冷风,热风,温度控制原理,,,,,4,空调原理,湿度控制原理,绝对湿度： 一定体积的空气中含有的水蒸气的质量，一般其单位是克/立方米 最高湿度 绝对湿度达到饱和状态时，一定量的空气所含有的水蒸汽的质量，是个固定的数值 20的空气，1千克的空气，最多含水量为14.897克 30的空气，1千克的空气，最多含水量为27.581克 相对湿度 空气中的实际含水量和最高湿度的比值（%） 如30的1千克空气，实际含水量20克，那个相对湿度为 20/27.581=0.725=72.5%,在压力一定的情况下，温度越高，最高湿度也越高，也就是说，温度越高，空气所能容纳的水分子质量越多 当温度下降时，空气所能容纳的水越少。
在温度下降过程中，如果实际所含的水分子质量超过了低温空气的最高湿度，则有冷凝水析出5,空调原理,湿度控制原理,eg:30的1千克空气，实际含水量20克,相对湿度为20/27.581=0.725=72.5%，当这个时候温度先下降到20，再上升到30 请问：1）下降到20后该空气绝对湿度和相对湿度分别是多少？2）又上升到30的时候，该空气绝对湿度和相对湿度分别是多少 注：空气在20的时候，最高湿度为14.897克，空气在30的时候，最高湿度为27.5816,空调原理,湿度控制原理,eg:30的1千克空气，实际含水量20克,相对湿度为20/27.581=0.725=72.5%，当这个时候温度先下降到20，再上升到30 请问：1）下降到20后该空气绝对湿度和相对湿度分别是多少？2）又上升到30的时候，该空气绝对湿度和相对湿度分别是多少 注：空气在20的时候，最高湿度为14.897克，空气在30的时候，最高湿度为27.581 解：1）空气在20时最多容乃14.897克水 该下降到20时，析出水分子20-14.897=5.103克 这个时候绝对湿度为=最高湿度=14.897克 相对湿度=绝对湿度/最高湿度=14.897/14.897=100% 2）上升到30后，该空气中所含的水分子质量为14.897克， 所以：绝对湿度为14.897克 相对湿度为：14.897/27.581克=54.01%,,,,,7,空调原理,湿度控制原理,利用空调系统本身的温度控制来实现降低相对湿度，该除湿方式称为表冷除湿 表冷除湿法，先制冷降低绝对湿度即含水量，再提高温度，降低相对湿度。
思考：先加热后制冷？对降低相对湿度有没有作用？,,,,,8,空调原理,湿度控制原理,利用空调系统本身的温度控制来实现降低相对湿度，该除湿方式称为表冷除湿 目前厂家的除湿方式除了表冷除湿法、还有吸附再生除湿法 思考：先加热后制冷？对降低相对湿度有没有作用？,,,,,9,空调原理,湿度控制原理,目前除了表冷除湿法常见的还有吸附干燥法 因为表冷除湿法收温度的影响，很多场所不便使用 吸附干燥法，利用干燥剂吸水，吸收空气中的水分子常见的吸附干燥剂有活性氧化铝、硅胶、分子筛、氯化锂、二氧化硅等 吸附完之后，干燥剂经过加热或甩干进行脱水再生，再生后的干燥机能重新具备吸附水分子的功能,,,,,9,表示空气湿度的其它称呼,湿度控制原理,露点：单位，表示该空气在多少下能有水分子析出 混合比：表示空气和水分的质量比例 饱和差：,,,,,6,空调原理,颗粒物去除,风口滤网+初效+中校+亚高效+高效,进风口（滤网+百叶 ）,房间出风口（高效）,初效过滤器,,,,,6,空调原理,颗粒物去除,,,,,6,空调原理,湿度控制原理,空气过滤器 一级过滤器（初效） 效率最低，成本也最低，用于预过滤，捕集外部空气中经常出现的较大颗粒，颗粒3m以上，也用以延迟中校过滤器的使用时间。
建议采用G4 二级过滤器（中校） 过滤器成本相对较高，一般用于一级下游，用于捕集较小颗粒物的微粒，用于保护风管及高效过滤器，一般选择F8 三级过滤器（高效过滤器） 设置在排出口，一般建议采用H12-H14 初效G3/G4+中效F7/F8+高效过滤器H13/H14,一：HVAC概述,二：AHU概述及原理,三：AHU运行维护,,,,,1,运行维护,AHU运行维护,,冷冻水截止阀和调节阀,,蒸汽截止阀和调节阀,,接水盘和排水管,,轴承、皮带和变频器,,中效压差计,,初效压差计,,新风滤网,选择=结果,汇报结束 谢谢观看！ 欢迎提出您的宝贵意见！,。
