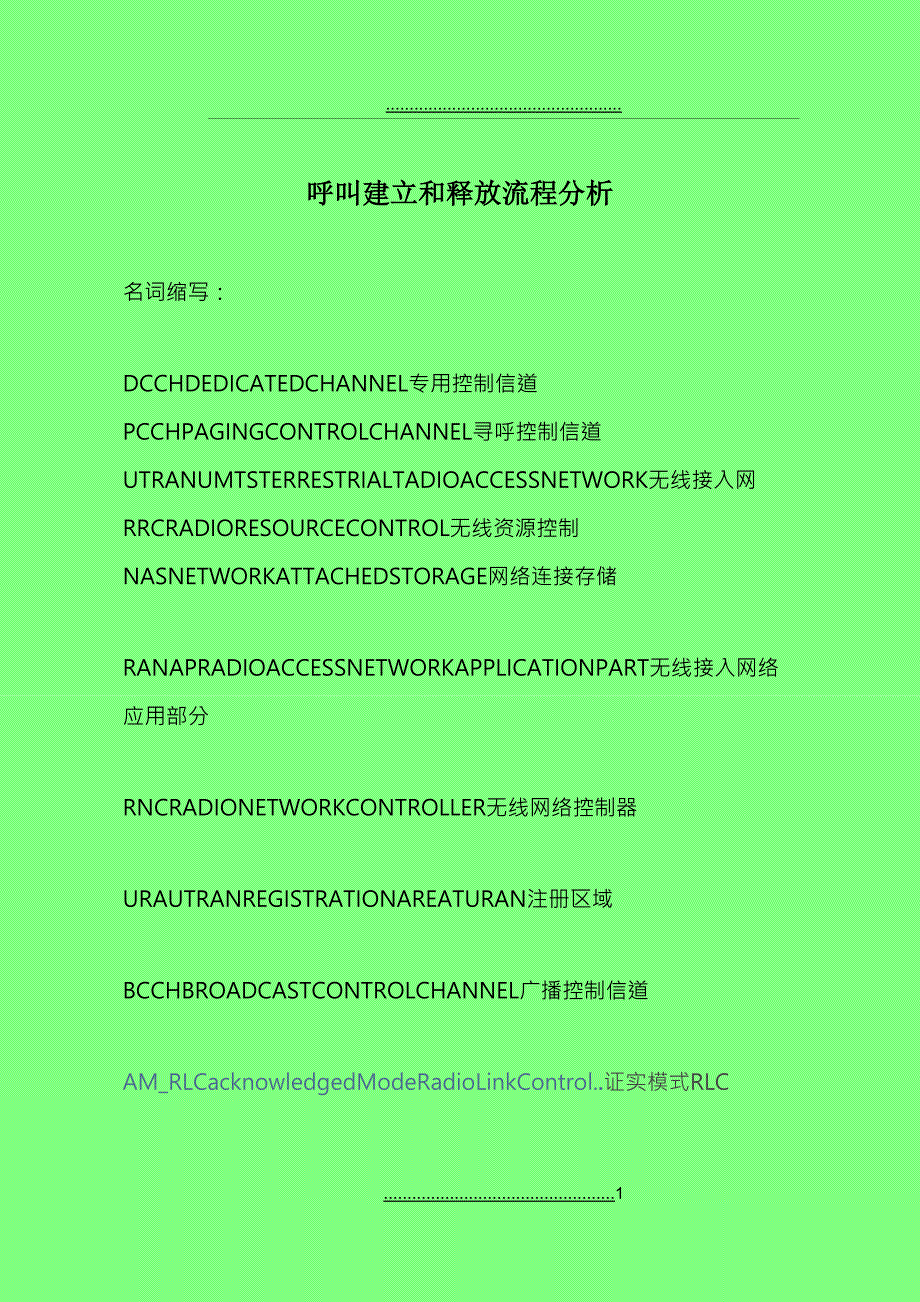

TD-SCDMA呼叫建立和释放流程分析_第1页
1/89

呼叫建立和释放流程分析名词缩写:DCCHDEDICATEDCHANNEL专用控制信道PCCHPAGINGCONTROLCHANNEL寻呼控制信道UTRANUMTSTERRESTRIALTADIOACCESSNETWORK无线接入网RRCRADIORESOURCECONTROL无线资源控制NASNETWORKATTACHEDSTORAGE网络连接存储RANAPRADIOACCESSNETWORKAPPLICATIONPART无线接入网络应用部分RNCRADIONETWORKCONTROLLER无线网络控制器URAUTRANREGISTRATIONAREATURAN注册区域BCCHBROADCASTCONTROLCHANNEL广播控制信道AM_RLCacknowledgedModeRadioLinkControl..证实模式RLCRLCRadioLinkControl无线链路控制ALCAPAccessLinkControlApplicationProtocol接入链路控制应用协议CCCH公共控制信道RNTI无线网络临时标识概述当UE搜索到小区并且读取到到小区的系统消息后,可以知道系统的参数配置情况,具备接入网络的条件。

呼叫建立包括UE主叫和UE被叫两种类型两者区别在于UE被叫情况下,呼叫建立之前系统需要通过寻呼流程在指定区域寻呼UE无论UE主叫和UE被叫,呼叫建立和释放包含以下过程:UE和UTRAN建立RRC连接通过直传消息,UE和CN建立连接UE能力信息流程RAB建立流程RAB释放和Iu释放流程RRC连接释放流程寻呼流程概述寻呼分为CN发起的寻呼和UTRAN发起的寻呼CN发起的寻呼用于建立一条信令连接,CN发起的寻呼分为协作寻呼和非协作寻呼CN在RANAPPAGING消息中指示RNC是否需要进行UTRAN的协作寻呼协作寻呼是由RNC检查UE是否存在寻呼域之外的其它CN域信令连接,如果存在其它的CN域信令连接,且UE处于CELL_DCH或者CELL_FACH状态,则在无线接口上,寻呼消息通过已经存在的连接的DCCH信道下发;如果存在其它的CN域信令连接,且UE处于CELL_PCH或者URA_PCH状态,则在无线接口上,寻呼消息通过PCCH信道下发;如果不存在其它的CN域信令连接,寻呼消息通过PCCH信道下发非协作寻呼是指RNC不需要检查UE是否存在寻呼域之外的其它CN域信令连接,直接在CN指定的寻呼区域中通过PCCH信道下发寻呼消息。

UTRAN发起的寻呼可以寻呼处于CELL_PCH或URA_PCH状态的UE,UE通过寻呼相应发起小区更新过程将用户从CELL_PCH或URA_PCH状态迁移到CELL_FACH,或者在系统信息改变的时候UTRAN通过寻呼消息触发UE(处于空闲模式、CELL_PCH或URA_PCH)重新读取更新后的系统信息如果UE处于空闲模式或CELL_PCH、URA_PCH状态,RNC通过PCCH信道,使用寻呼类型1消息(PAGINGTYPE1)寻呼UE如果UE处于CELL_FACH或者CELL_DCH状态,RNC通过DCCH信道,使用寻呼类型2消息(PAGINGTYPE2)寻呼UE寻呼空闲模式或PCH状态的UEUTRAN通常通过PCCH信道(寻呼控制信道),使用寻呼类型1消息寻呼处于空闲模式、CELL_PCH或URA_PCH状态下的UE这一类型的寻呼一般发生在以下几种情况:为了建立一次呼叫或一条信令连接,由网络侧高层发起的寻呼;为了将UE的状态从CELL_PCH或URA_PCH状态迁移到CELL_FACH状态,由UTRAN发起触发UE状态迁移的寻呼;当系统信息发生改变时,由UTRAN发起触发UE读取更新后系统信息的寻呼。

此时,主消息块(MIB)的值标签包括在寻呼类型1消息PAGINGTYPE1中的"BCCHmodificationinfo"中寻呼流程如Error! No bookmark name given.所示寻呼空闲模式或PCH状态UEUTRAN通过PCCH信道,在适当的寻呼时机发送寻呼类型1消息PAGINGTYPE1,启动寻呼过程UTRAN可以选择在几个寻呼时机重复寻呼一个UE,以增加UE正确接收寻呼消息的可能性处于空闲模式和PCH状态的UE,监视适当的寻呼时机,接收来自网络层的寻呼消息寻呼CELL_DCH或CELL_FACH状态的UEUTRAN(无线接入网)通常通过DCCH信道(专用控制信道),使用寻呼类型2消息寻呼处于CELL_DCH(专用信道)或CELL_FACH(前向接入信道)状态下的UE寻呼流程如Error! No bookmark name given.所示寻呼CELL_DCH或CELL_FACH状态UEUTRAN通过DCCH信道发送寻呼类型2消息PAGINGTYPE2,发起寻呼过程这一类型的寻呼也叫做专用寻呼过程UE接收并读取寻呼类型2消息PAGINGTYPE2中的内容,并把寻呼原因及寻呼记录种类标识等信息上报给本侧非接入层。

寻呼过程结束本进程不影响UE侧正在进行的其它RRC进程若UE发现接收到的寻呼类型2消息PAGINGTYPE2存在协议错误,丢弃该寻呼消息,并通过上行DCCH采用AMRLC方式,向UTRAN发送RRC状态消息RRCSTATUSPagingType1消息消息结构信元存在说明MessageTypeMP-UEInformationelements-PagingrecordlistOP寻呼记录列表>PagingrecordMP寻呼记录Otherinformationelements-BCCHmodificationinfoOP系统消息修改信息消息实例PagingType2消息消息结构信元存在说明MessageTypeMP-UEinformationelements-RRCtransactionidentifierMP-IntegritycheckinfoCH-PagingcauseMP-CNInformationelements-CNdomainidentityMP-PagingRecordTypeIdentifierMP-消息实例RRC连接建立流程概述UE处于空闲模式时,如果UE的NAS(非接入层)请求建立信令连接,UE将发起RRC连接建立请求过程。

当RNC接收到UE的RRC连接请求消息,根据特定的算法确定是接受还是拒绝该RRC连接建立请求如果接受,则再根据特定无线资源算法判决是建立在专用信道还是公共信道RRC连接建立信道不同,RRC连接建立流程也不同如果RRC连接不能建立,则RNC拒绝本次RRC连接建立说明:RRC连接总是由UE发起,RRC释放由RNC发起;每个UE最多只能有一个RRC连接在专用信道上建立RRC连接若RRC连接建立在专用信道上,RNC需要为UE分配专用无线资源、建立无线链路、并且为无线链路建立Iub接口的ALCAP用户面承载信令流程如Error! No bookmark name given.所示RRC连接建立(专用信道)信令流程描述:UE通过上行CCCH发送RRC连接请求消息RRCCONNECTIONREQUEST,请求建立一个RRC连接RNC根据RRC连接请求的原因以及系统资源状态,决定UE建立在专用信道上,并分配RNTI、无线资源和其它资源(L1、L2资源)RNC向NodeB发送无线链路建立请求消息RADIOLINKSETUPREQUEST,请求NodeB分配RRC连接所需的特定无线链路资源NodeB资源准备成功后,向RNC应答无线链路建立响应消息RADIOLINKSETUPRESPONSE。

RNC使用ALCAP协议建立Iub接口用户面传输承载,并完成RNC与NodeB之间的同步过程RNC通过下行CCCH信道向UE发送RRC连接建立消息RRCCONNECTIONSETUP,消息包含RNC分配的专用信道信息UE确认RRC连接建立成功后,在刚刚建立的上行DCCH信道向RNC发送RRC连接建立完成消息RRCCONNECTIONSETUPCOMPLETERRC连接建立过程结束在公用信道上建立RRC连接当RRC连接建立在公共信道上时,因为使用已经建立好的小区公共资源,所以不用建立无线链路和用户面的数据传输承载,只需将UE使用的逻辑信道映射在小区公共信道上,其余过程与RRC连接建立在专用信道的情况相似信令流程如Error! No bookmark name given.所示RRC连接建立(公用信道)RRC连接拒绝如果RNC判决本次RRC连接请求不能建立(比如资源不足),则RNC直接给UE发送连接拒绝消息RRCCONNECTIONREJECT,在该消息中指明RRC连接拒绝的原因RRC连接拒绝RRCCONNECTIONREQUEST消息消息结构信元存在说明MessageTypeMP-UEinformationelements-InitialUEidentityMP初始UE标识,如IMSI(P-TMSI),LAI、RAIEstablishmentcauseMPRRC建立原因,包括:OriginatingConversationalCall,OriginatingStreamingCall,OriginatingInteractiveCall,OriginatingBackgroundCall,OriginatingSubscribedtrafficCall,TerminatingConversationalCall,TerminatingStreamingCall,TerminatingInteractiveCall,TerminatingBackgroundCall,EmergencyCall,Inter-RATcellre-selection,Inter-RATcellchangeorder,Registration,Detach,OriginatingHighPrioritySignalling,OriginatingLowPrioritySignalling,Callre-establishment,TerminatingHighPrioritySignalling,TerminatingLowPrioritySignalling,Terminating–causeunknownProtocolerrorindicatorMD-Measurementinformationelements-MeasuredresultsonRACHOP-消息实例RRCCONNECTIONSETUP消息消息结构信元存在说明MessageTypeMP-UEInformationElements-InitialUEidentityMP初始UE标识,如IMSI(P-TMSI),LAI、RAIRRCtransactionidentifierMPActivationtimeMD激活时间定义了该消息所导致的操作发生的确切时间点。

范围是:0~255(C。
