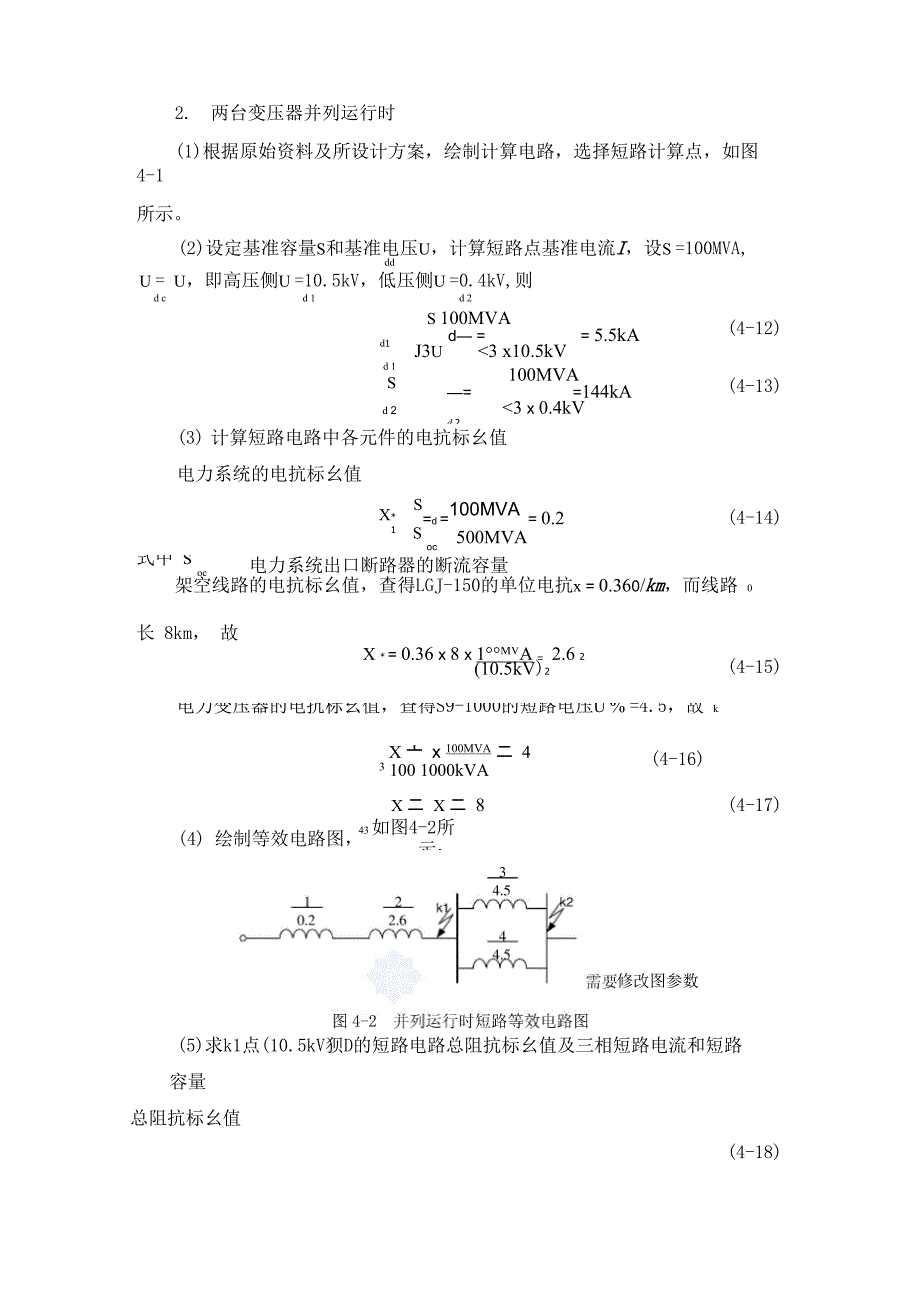

2. 两台变压器并列运行时(1)根据原始资料及所设计方案，绘制计算电路，选择短路计算点，如图 4-1所示2)设定基准容量S和基准电压U，计算短路点基准电流I，设S =100MVA,ddU = U，即高压侧U =10.5kV，低压侧U =0.4kV,则d c d 1 d 2S 100MVAd— = = 5.5kAJ3U <3 x10.5kVd 1 Sd 2d1(4-12)100MVA—= =144kA<3 x 0.4kVd 2(4-13)(3) 计算短路电路中各元件的电抗标幺值电力系统的电抗标幺值X*1S=dSoc=100MVA = 0.2500MVA(4-14)电力系统出口断路器的断流容量式中 Soc架空线路的电抗标幺值，查得LGJ-150的单位电抗x = 0.360/km，而线路 0长 8km， 故X * = 0.36 x 8 x 1°°MVA = 2.6 2 (10.5kV)2(4-15)电力变压器的电抗标幺值，查得S9-1000的短路电压U % =4.5，故 kX 亠 x 100MVA 二 43 100 1000kVA(4-16)(4) 绘制等效电路图，X 二 X 二 843 如图4-2所示：(4-17)修改图参数(5)求k1点(10.5kV狈D的短路电路总阻抗标幺值及三相短路电流和短路容量(4-18)总阻抗标幺值X * = X * + X * = 0.2 + 2.6 = 2.8工(kl) 1 2三相短路电流周期分量有效值I 5.5kAI⑶二 d^ 二 二 1.96kAki X * 2.8E(k1)三相短路次暂态电流和稳态电流(4-19)三相短路冲击电流I "(3) = I (3) =I(3) =1.96kAg kii ⑶=2.551 ”⑶=2.55 X 1.96kA=5.0kAsh(4-20)(4-21)第一个周期短路全电流有效值I(3) =1.51 I"(3) =1.51X1.96kA=2.96kAsh(4-22)三相短路容量S (3)二 d—k X *工(ki)100MVA28二 35.7MVA(4-23)(6)求k2点(0.4kV狈D的短路电路总阻抗标幺值及三相短路电流和短路容量 总阻抗标幺值8X* 二 X* + X* + X* X* 二 0.2 + 2.6 + 二 6.8 (4-24)S(k 2) 1 2 3 4 2三相短路电流周期分量有效值I 144kAI⑶二 4^ - - 21.2kA (4-25)k2 X * 6.8E(k 2)三相短路次暂态电流和稳态电流I"(3)= I⑶二 I⑶=21.2kA (4-26)g k 2三相短路冲击电流i(3)=1.84I"(3)=1.84X21.2kA=39.0kA (4-27)sh第一个周期短路全电流有效值三相短路容量I(3) =1.09 I"(3) =1.09X21.2kA=23.1kAshS (3)二 4—k X *E(k 2)100MVA68二 14.7MVA(4-28)(4-29)3. 两台变压器分裂运行时(1)绘制计算电路，选择短路计算点，如图4-3 所示。
图 4-3 分裂运行时短路计算电路此图需修改参数(2)基准值和短抗标幺值同并列运行时所算各值此图需修改参数图 4-4 分裂运行时短路等效电路图(4) k1 点的短路计算值同并列运行时 k1 点的计算值5) k2点(0.4kV侧)的短路电路总阻抗标幺值及三相短路电流和短路容量 总阻抗标幺值X * = X * + X * + X * = 0.2 + 2.6 + 8 = 10.8 (4-30)工(k 2) 1 2 3三相短路电流周期分量有效值I 144kA.I⑶二 d2—二 二 13.3kA (4-31)k 2 X * 10.8E(k 2) 三相短路次暂态电流和稳态电流I "(3) = I (3) = I (3) = 1 3 . 3 kA (4-32)g k 2三相短路冲击电流i ⑶=1.841 "(3)=1.84X13.3kA=24.47kA (4—33)sh第一个周期短路全电流有效值I ⑶=1.091 "(3)=1.09 X 13.3kA=14.50kA (4—34)sh三相短路容量c SS ⑶二 d—k X *E(k 2)晋=9.3MVA(6) k3 点的短路计算值同 k2 点的计算值。
4. 短路电流计算结果短路电流计算结果见表 4-1、表 4-2：表 4-1 并列运行时短路电流计算结果短路计 算点三相短路电流/kA三相短路容量/MVAI⑶kI ”⑶I (3)gi⑶shI (3)shS (3) kK11.961.961.965.02.9635.7K221.221.221.239.023.114.7表 4-2 并列运行时短路电流计算结果短路计 算点三相短路电流/kA三相短路容量/MVAI (3) kI ''(3)I (3)gi⑶shI (3)shS (3) kK11.961.961.965.02.9635.7K219.719.719.736.2521.4713.7K313.313.313.324.5024.509.3比较变压器并列和分裂运行两种情况下的短路计算，可得出分裂运行时的低 压侧短路电流较并列运行时有明显减小，因此，为降低短路电流水平，所设计变 电站通常情况下应分裂运行。
