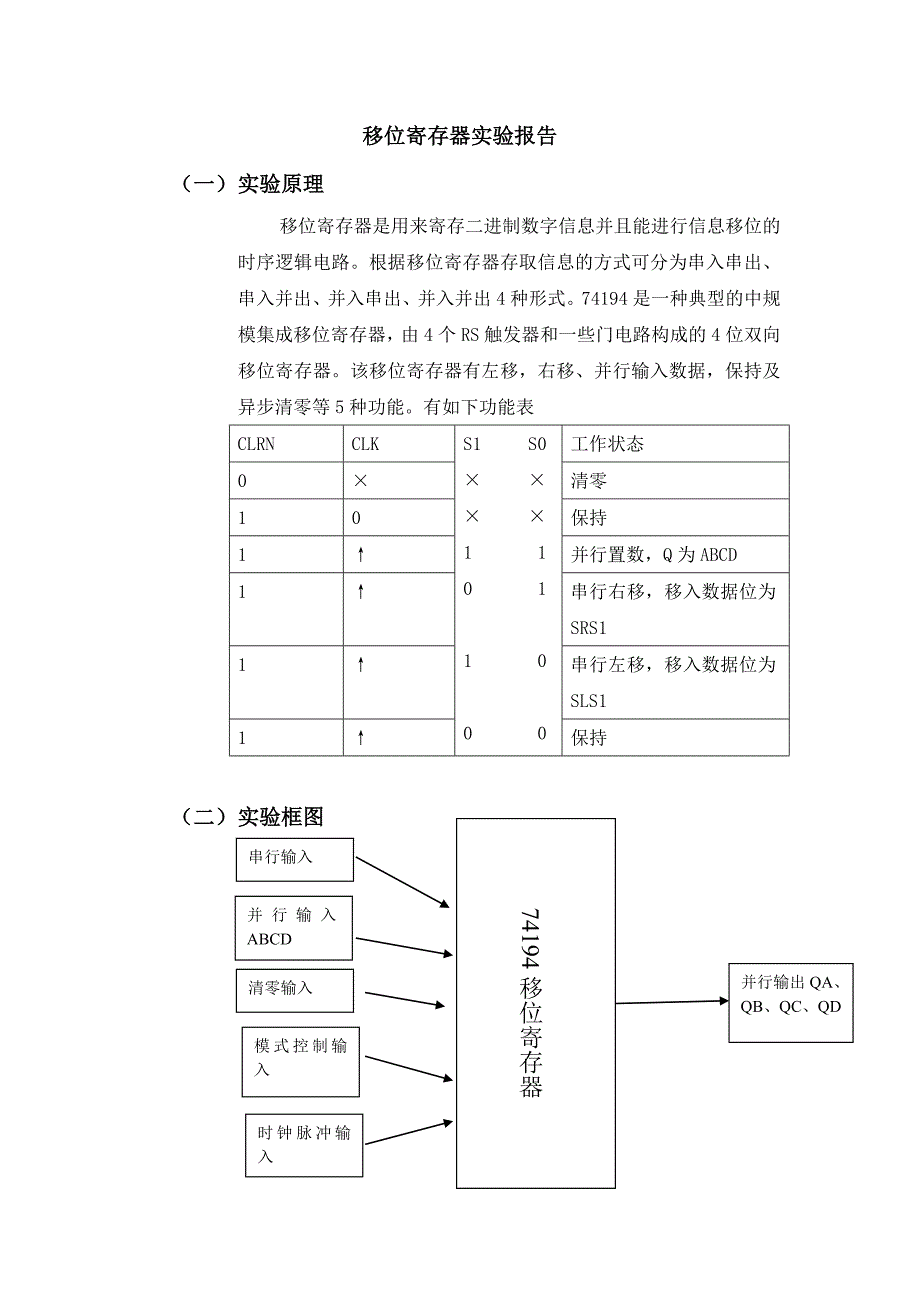

移位寄存器实验报告（一） 实验原理 移位寄存器是用来寄存二进制数字信息并且能进行信息移位的时序逻辑电路根据移位寄存器存取信息的方式可分为串入串出、串入并出、并入串出、并入并出4种形式74194是一种典型的中规模集成移位寄存器，由4个RS触发器和一些门电路构成的4位双向移位寄存器该移位寄存器有左移，右移、并行输入数据，保持及异步清零等5种功能有如下功能表CLRNCLKS1 S0× ×× ×1 10 11 00 0工作状态0×清零10保持1↑并行置数，Q为ABCD1↑串行右移，移入数据位为SRS11↑串行左移，移入数据位为SLS11↑保持74194移位寄存器串行输入（二） 实验框图并行输入ABCD清零输入并行输出QA、QB、QC、QD模式控制输入时钟脉冲输入（三） 实验内容1. 按如下电路图连接电路十个输入端，四个输出端，主体为74194.2. 波形图 参数设置：End time：2us Grid size:100ns波形说明：clk:时钟信号； clrn：置0s1s0:模式控制端 sl_r:串行输入端abcd：并行输入 qabcd：并行输出结论：clrn优先级最高，且低有效高无效；s1s0模式控制，01右移，10左移，00保持，11置数重载；sl_r控制左移之后空位补0或补1。
3. 数码管显示移位（1）电路图（2）下载验证管脚分配：a,b,c,d:86,87,88,89 bsg[3..0]:99,100,101,102clk:122 clk0:125 clrn:95q[6..0]:51,49,48,47,46,44,43 s0,s1:73,72sl_r:82,83结论：下载结果与仿真结果一致，下载正确。
