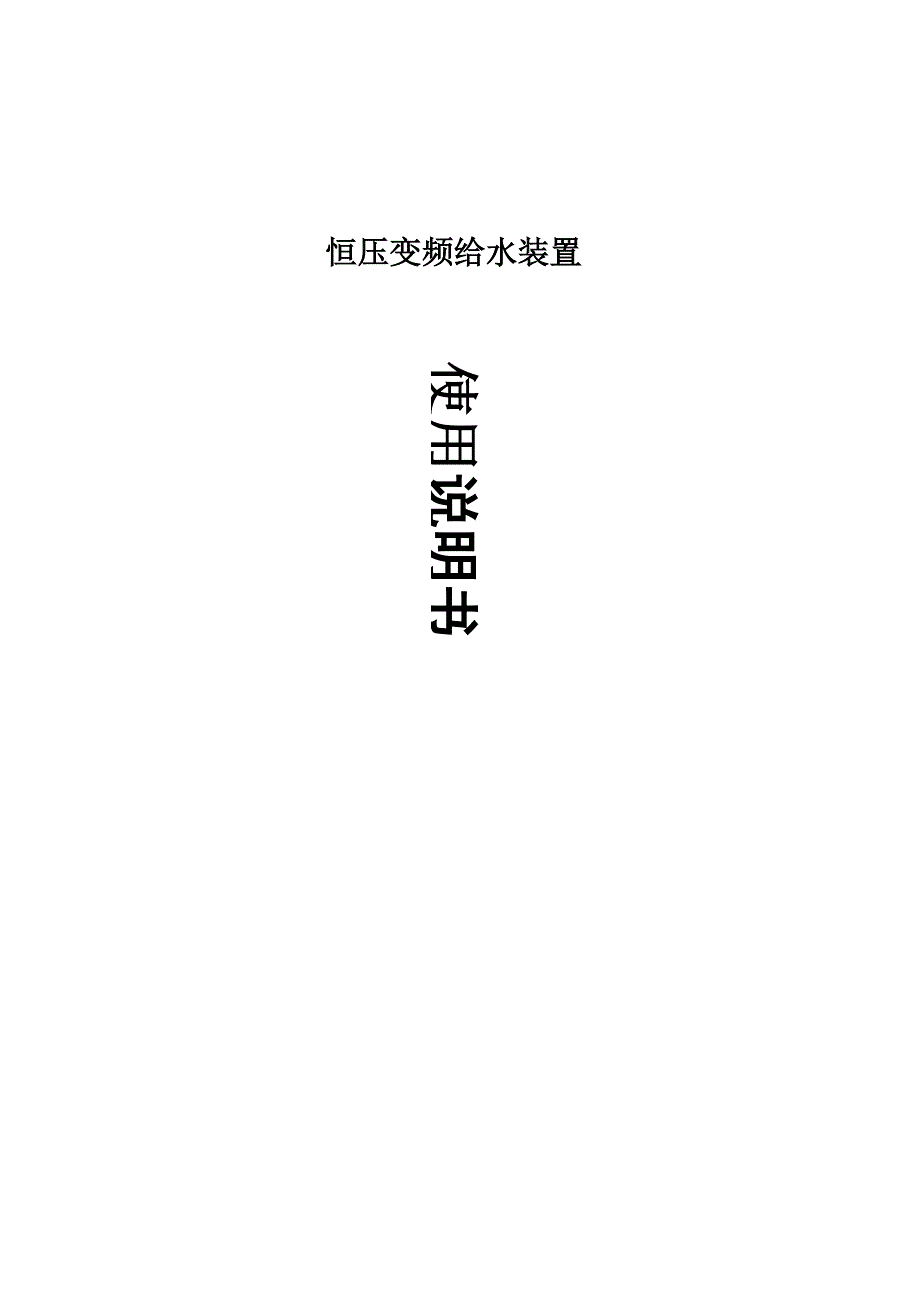

恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间 的压力和流量变化自动调节水泵的转速及多台水泵的启停， 在满足用户流量需求的基础上，使供水压力始终恒定在预先 设定的压力值上，整套系统设计合理，运行可靠在供水中应用，可取代水塔、高位水箱和气压罐等供水 方式，性能稳定、节能效果显著变频供水设备主要有微机变频控制柜、水泵机组、压力 传感器、液位控制器（可选）、管道管件和阀门等构成适用于生活饮用水、中水，水温 00 C—900 C、PH 值本设备设计合理、系统运行可靠、压力稳定高效节能、 安装方便，操作简单，噪音底，可使用于各种需要恒压变量 供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度W±1%；2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动，无冲击电 流，机械冲击磨损较小，可延长设备使用寿命、提高系统的 稳定性和减小对电网的冲击；4、设备中多台水泵可实现循环启动运行，以均稀各泵 的工作量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达 6台水泵及 1 台附属小泵的供水控制系统。
五、技术参数本系列变频给水装置参数如下：1、 电源：3 相 5 线380V (±10%), 50Hz (±5%)；2、 供水流量范围：0—3900m3/h;3、 压力调节范围： 0—;4、 适用电机容量： —315kw5、 加减速时间： 0—6500 秒；6、 变频器效率：85%—95%7、 产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将 管网压力反馈给变频器内置控制器，通过控制器调整变频器 的输出频率，调节泵的转速以保持恒压供水；如不能满足供 水要求时，则变频器将控制多台变频泵和工频泵的启停而达七、设备型号说明八、设备操作说明：一、控制系统操作说明（一）设备手动操作程序位置；位置；启动：先将（自动---停止--手动）转换开关旋到“停止”合上控制柜电源开关和变频器的供电开关；再将（自动---停止--手动）转换开关旋到“手动”分别按各泵“启动”按钮，设备投入运行，相应“工1、2、3、4、频运行”指示灯亮停止：1、分别按下各泵“停止”按钮，使电机均停止运行；2、再将（自动---停止--手动）转换开关旋到中间位 置，断开变频器供电开关，最后断开电源开关。
（二）设备自动操作程序先将（自动---停止--手动）转换开关旋到“停止”合上控制柜电源开关和变频器的供电开关；将（自动---停止--手动）转换开关旋到“自动”延时几秒钟后，控制系统将自动控制开泵、关泵的启动：位置；位置；1、2、3、4、操作，保证恒压变量供水停止：1、将（自动《》手动）转换开关旋到中间位置，使各 电机均停止运行；2、再断开变频器供电开关，最后断开电源开关 .备注:在自动状态下,压力设置按键才会起作用.九、设备安装与运行（一）设备安装基本要求：1、设备安装基础保证坚固水平；2、 电源：3 相 5 线380V （±10%）, 50Hz （±5%）；3、 安装场所要求通风良好，环境温度1—40度，若超 出以上范围，必须采取升温、降温措施4、 相对湿度W90%无水珠凝露5、 无易燃、易爆、腐蚀性气体、尘埃6、 无强烈震动源最大震动速度W7、 生产场所设排水设备，外围设排水沟，地面无积水8、 控制柜外壳及接地端子切实接地，接地电阻V4Q （二）设备运行准备：1、 正确接通电源；2、 手动方式让电机试转，调整相序至电机正转；3、 根据需要，设定压力值和各类参数；4、 调好变频器参数使设备自动运行；5、 设备由我公司专门人员调试正常后交付使用；6、设备操作人员必须经我公司培训认可后，方可进行操作。
改已调好的参数如有故障或需修改参数，则需由我方培训 过的、熟悉本操作规程和注意事项的、持证上岗的专业人员 进行检修或直接通知我方。
