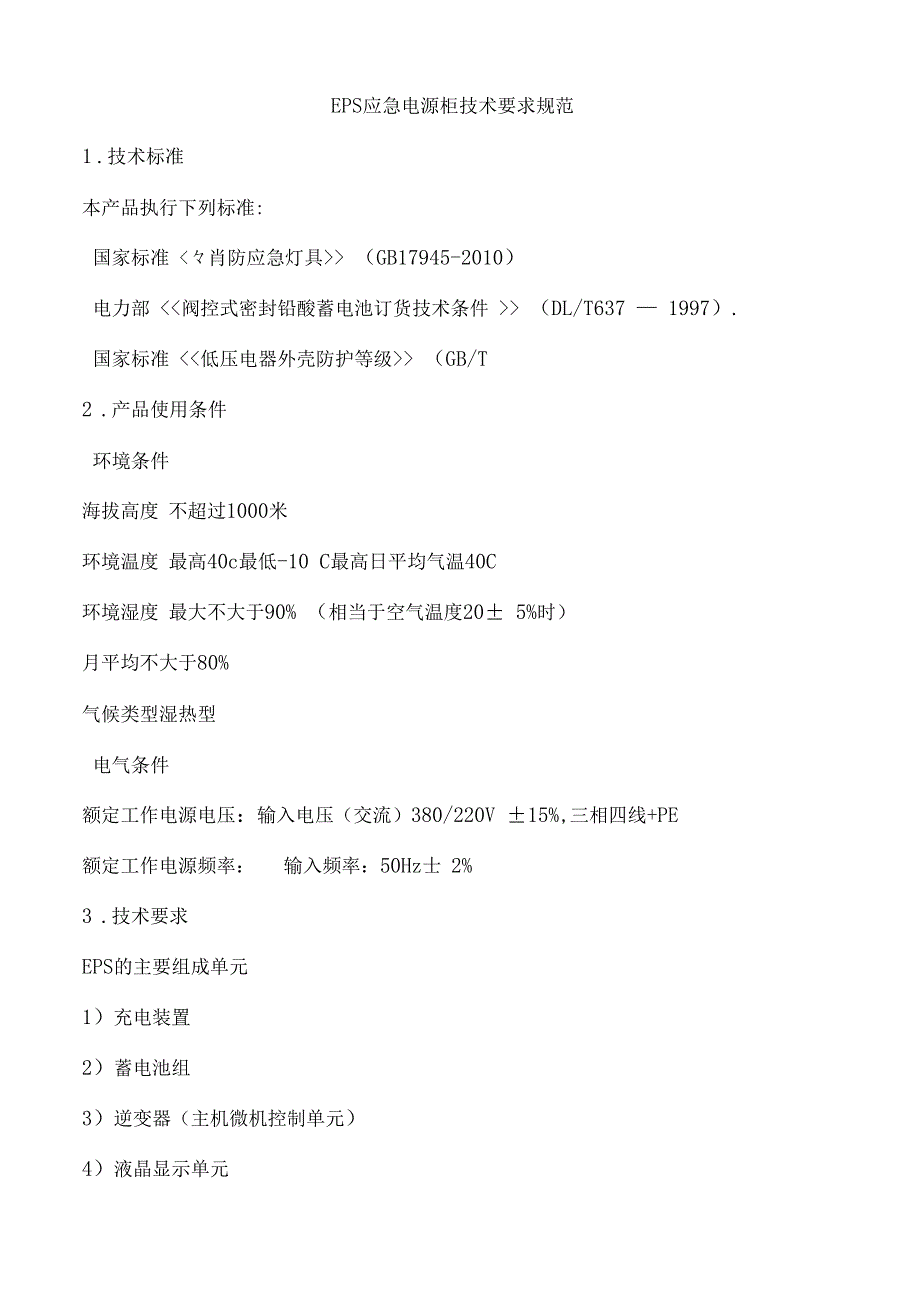

EPS应急电源柜技术要求规范1 .技术标准本产品执行下列标准:国家标准 <々肖防应急灯具>> （GB17945-2010）电力部 <<阀控式密封铅酸蓄电池订货技术条件 >> （DL/T637 — 1997）.国家标准 <<低压电器外壳防护等级>> （GB/T2 .产品使用条件环境条件海拔高度 不超过1000米环境温度 最高40c最低-10 C最高日平均气温40C环境湿度 最大不大于90% （相当于空气温度20± 5%时）月平均不大于80%气候类型湿热型电气条件额定工作电源电压：输入电压（交流）380/220V ±15%,三相四线+PE额定工作电源频率： 输入频率：50Hz士 2%3 .技术要求EPS的主要组成单元1）充电装置2）蓄电池组3）逆变器（主机微机控制单元）4）液晶显示单元5）进线开关，双电源切换开关，内部组件及出线开关6）消防联动单元7）成套柜体EPS的主要组成单元功能要求1）充电装置：★ 要求采用高频开关技术的产品★ 产品要求模块化，维护方便；采用自主均流技术，可实现多模块并机扩容运行，并能满足大容量电池的充电要求★ 模块化，智冷方式2）蓄电池组：★ 蓄电池额定容量：根据设计院图纸容量确定；★ 类 别：满足质量保证为3年，使用年限不少于5-8年的免维护密封蓄电池， 电池实际容量应和标称容量一致需提供原厂证明。
★ 品牌/生产厂家：1）江西新顿电源科技有限公司2）广东新力汤浅电池有限公司3）武汉长光电源有限公司（CGB★ 用电负荷等级：一级★ 电池应急时间不小于90分钟（电池采用串联方式）★ 采用微机控制、液晶（LCD显示注：电池配置全部按照GB17945-2010标准检测报告配置或者大于配置（检测报告有效期为五年）；应急时间不小于 90分钟（电池采用串联方式），同时应满足现场带载实验要求， 各种规格应急电源柜所配置电池数量、型号、电压、品牌等参数须单独制表例出，并注明相关计算公式及相对应型号的检测报告全页， 若未按本技术要求进行投标报价，将一律视为投标标不合格或者废标3）逆变器（主机微机控制单元）★ 采用IGBT控制技术★ 为方便使用和检修，产品应采用模块化结构★ 宽输出范围，隔离稳压输出★ 运行参数可上传液晶显示单元4）液晶显示单元★ 采用中文液晶（LCD显示，可显示运行状态，充电状态，★ 集中产品运行信号、故障信号、报警信号并可通讯上传到监控中心★ 模块化设计，操作方便★ 包含：正常电源显示，灯亮表示有电；充电显示，灯亮表示正在充电；应急 供电显示，灯亮表示应急供电；故障显示，灯亮表示系统故障5）进线开关，双电源切换开关，内部组件及出线开关★ 进、出线开关品牌：（见附件品牌表）★ 双电源切换开关品牌：（见附件品牌表）★ 防火漏电品牌：（见附件品牌表）★ 为考虑每台应急柜防雷等级，需在每台应急柜中增设 40KA/4P的浪涌保护器6）消防联动单元★ 采用DC24Vt源★ 可与消防实现联动，消防中心联动控制，信号反馈至消防中心并得到证实★ 控制主机自带消防联动接口7）成套柜体★ 柜体结构应符合柜体图及柜体技术条件的要求，并便于设备的安装调试、维 护检修和运行操作。
★ 柜体防护等级不低于IP30,柜内防护等级不低于IP20★ 柜体钢板采用中国武钢冷扎薄钢板，厚度★ 柜体采用自然通风；★ 正面操作，前门为双开门；落地靠墙安装，满足柜底或柜顶进出线★ 柜体颜色为：签定合同时确定EPS应急电源柜的电气性能要求★ 设备内电气组件的电气性能应符合技术性能的规定，整台设备应满足国家标 准、设计条件的及实际需方使用要求★ 充电装置及强电母线的绝缘强度，应能承受 2kV工频1分钟的试验★ 输出电压低于或高于整定值时，电压监视装置应可靠动作，报警装置应发出 声光报警信号★ 输出电压（交流）：单相交流为AC220V三相四线为380/220V★ 应急供电时电压波形：标准正弦波★ 输出频率：50Hz士 %★ 过载能力：120%E常运行★ 切换时间：不大于秒★ 应急时效率：大于90%★ 负载特性：适用持续的电感性和电感、电容性混合负载★ 短路保护过流保护缺相保护★ 应急时噪音：小于 55dR★ 提供RS-485通讯接口EPS应急电源柜的电气方案要求：★所有EPSS急电源柜均应严格按“本技术规范书的规定及设计院系统图的方案配置回路”要求进行报价、加工生产及验收★所有EPS应急电源柜的容量均应满足实际输出容量。
4 .试验★供方应提供国家公安部颁发的“消防应急电源型式认可证书”★供方在试验过程中，应认真做好试验报告，并按合同规定提供有关的试验报 告和产品合格证书5 .供方文件交付要求★ 柜体外形尺寸图、外部接线图、主要元器件的技术参数★ 产品及外购件的合格证书★ 产品使用说明书★ 提供国家公安部颁发的“消防应急电源型式认可证书”6 .装箱单★应注明箱内主要设备或元器件的代号及编号、 数量、型号、规格、出厂日期★应加盖公章7 .注意事项★供方提供的所有产品，除要满足订货合同的要求外，还应满足需方向供方提 供的设计文件（本技术规范书及设计图）的要求★供方应提供按照合同及需方的设计文件要求（本技术规范书及设计图）选用 的元器件，设计提供的订货图和本技术规范所规定的电气组件型号及规格，未 经书面同意不得随意改动若设计图中有误时，由需方提出，以书面形式通知 供方，经批准方能更改9.附图：本工程电气系统图共1张EPS应急电源柜电池计算表对应EPS应急柜型号电池额定电压（V）电池数量（只）电池额定容量（Ah/只）EPSi机效率系数电池型号电池品牌备注2KW3KW4KW电池计算公式（需表明“应急柜”、“电池数量”、“电池容量”、“效率系数”、“额定电压”、“供电时间”等参数之间的关系）：功率（KW电池容量= X放电时间（）电池电压x电池效率（）x逆变效率（）备注：电池效率按照国家标准 GB17945-2010为90% EPS主机效率系数为输出功率除以输入总功率（EPS逆变效率可以实际检测，虚报逆变效率将作为废标处理） 附件：主要设备、元器件品牌要求（投标人须填写）厅P产品品牌投标产品 （投标人填写）1断路器、微断（含带漏电型、微型隔离开关）ABB施耐德、西门子2断路器（塑壳断路器、漏电塑壳断路器）ABB施耐德、西门子3负荷隔离开关合资或国产,线江苏常苏、江西新顿、沈 阳斯沃4双电源切换开关（全 PC级）合资或国产,线江苏常苏、江西新顿、沈 阳斯沃5控制与保护开关电器（CPS合资或国产,线江苏常苏、江西新顿、沈 阳斯沃6避雷器、浪涌保护器合资或国产,线江苏常苏、江西新顿、沈 阳斯沃7商业智能电表及其系统合资或国产,线8配电箱（电表箱）成套合资国产一线成都星宇节能、四川惠华9其他元器件及辅料国厂一线10EPS/UPS四川欣三威、广东冠军、佛山柏克。
