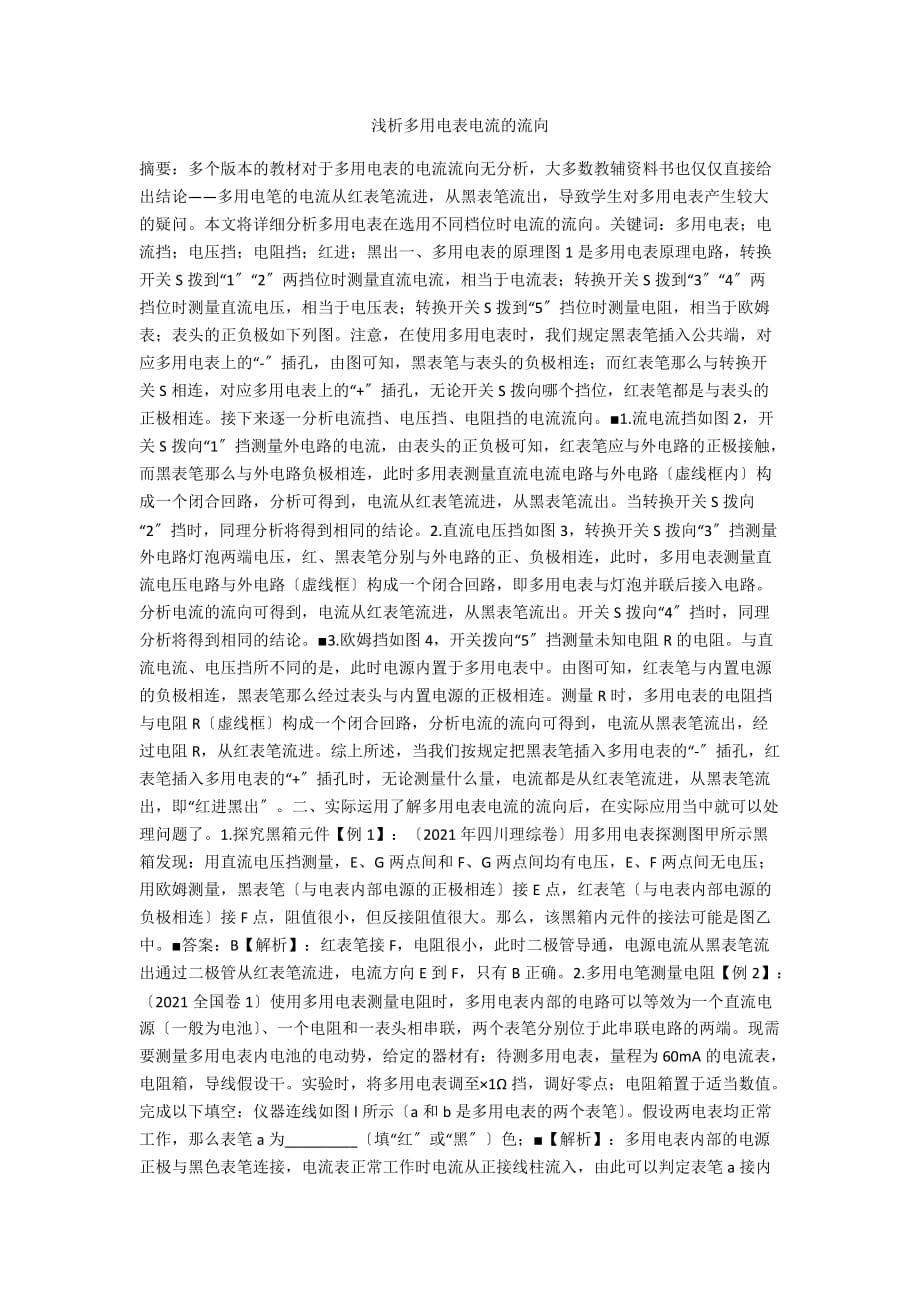

浅析多用电表电流的流向摘要：多个版本的教材对于多用电表的电流流向无分析，大多数教辅资料书也仅仅直接给出结论——多用电笔的电流从红表笔流进，从黑表笔流出，导致学生对多用电表产生较大的疑问本文将详细分析多用电表在选用不同档位时电流的流向关键词：多用电表；电流挡；电压挡；电阻挡；红进；黑出一、多用电表的原理图1是多用电表原理电路，转换开关S拨到“1〞“2〞两挡位时测量直流电流，相当于电流表；转换开关S拨到“3〞“4〞两挡位时测量直流电压，相当于电压表；转换开关S拨到“5〞挡位时测量电阻，相当于欧姆表；表头的正负极如下列图注意，在使用多用电表时，我们规定黑表笔插入公共端，对应多用电表上的“-〞插孔，由图可知，黑表笔与表头的负极相连；而红表笔那么与转换开关S相连，对应多用电表上的“+〞插孔，无论开关S拨向哪个挡位，红表笔都是与表头的正极相连接下来逐一分析电流挡、电压挡、电阻挡的电流流向■1.流电流挡如图2，开关S拨向“1〞挡测量外电路的电流，由表头的正负极可知，红表笔应与外电路的正极接触，而黑表笔那么与外电路负极相连，此时多用表测量直流电流电路与外电路〔虚线框内〕构成一个闭合回路，分析可得到，电流从红表笔流进，从黑表笔流出。
当转换开关S拨向“2〞挡时，同理分析将得到相同的结论2.直流电压挡如图3，转换开关S拨向“3〞挡测量外电路灯泡两端电压，红、黑表笔分别与外电路的正、负极相连，此时，多用电表测量直流电压电路与外电路〔虚线框〕构成一个闭合回路，即多用电表与灯泡并联后接入电路分析电流的流向可得到，电流从红表笔流进，从黑表笔流出开关S拨向“4〞挡时，同理分析将得到相同的结论■3.欧姆挡如图4，开关拨向“5〞挡测量未知电阻R的电阻与直流电流、电压挡所不同的是，此时电源内置于多用电表中由图可知，红表笔与内置电源的负极相连，黑表笔那么经过表头与内置电源的正极相连测量R时，多用电表的电阻挡与电阻R〔虚线框〕构成一个闭合回路，分析电流的流向可得到，电流从黑表笔流出，经过电阻R，从红表笔流进综上所述，当我们按规定把黑表笔插入多用电表的“-〞插孔，红表笔插入多用电表的“+〞插孔时，无论测量什么量，电流都是从红表笔流进，从黑表笔流出，即“红进黑出〞二、实际运用了解多用电表电流的流向后，在实际应用当中就可以处理问题了1.探究黑箱元件【例1】：〔2021年四川理综卷〕用多用电表探测图甲所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆测量，黑表笔〔与电表内部电源的正极相连〕接E点，红表笔〔与电表内部电源的负极相连〕接F点，阻值很小，但反接阻值很大。
那么，该黑箱内元件的接法可能是图乙中■答案：B【解析】：红表笔接F，电阻很小，此时二极管导通，电源电流从黑表笔流出通过二极管从红表笔流进，电流方向E到F，只有B正确2.多用电笔测量电阻【例2】：〔2021全国卷1〕使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源〔一般为电池〕、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线假设干实验时，将多用电表调至1Ω挡，调好零点；电阻箱置于适当数值完成以下填空：仪器连线如图l所示〔a和b是多用电表的两个表笔〕假设两电表均正常工作，那么表笔a为_________〔填“红〞或“黑〞〕色；■【解析】：多用电表内部的电源正极与黑色表笔连接，电流表正常工作时电流从正接线柱流入，由此可以判定表笔a接内电源正极，为黑色参考文献：【1】李军.多用电表使用原理分析——中学物理实验中多用电表原理及常见问题[J].根底教育论坛，2021〔16〕：39-40.【2】杨建亚.浅谈多用电表的使用[J].科学群众〔科学教育〕，2021〔4〕.摘要：多个版本的教材对于多用电表的电流流向无分析，大多数教辅资料书也仅仅直接给出结论——多用电笔的电流从红表笔流进，从黑表笔流出，导致学生对多用电表产生较大的疑问。
