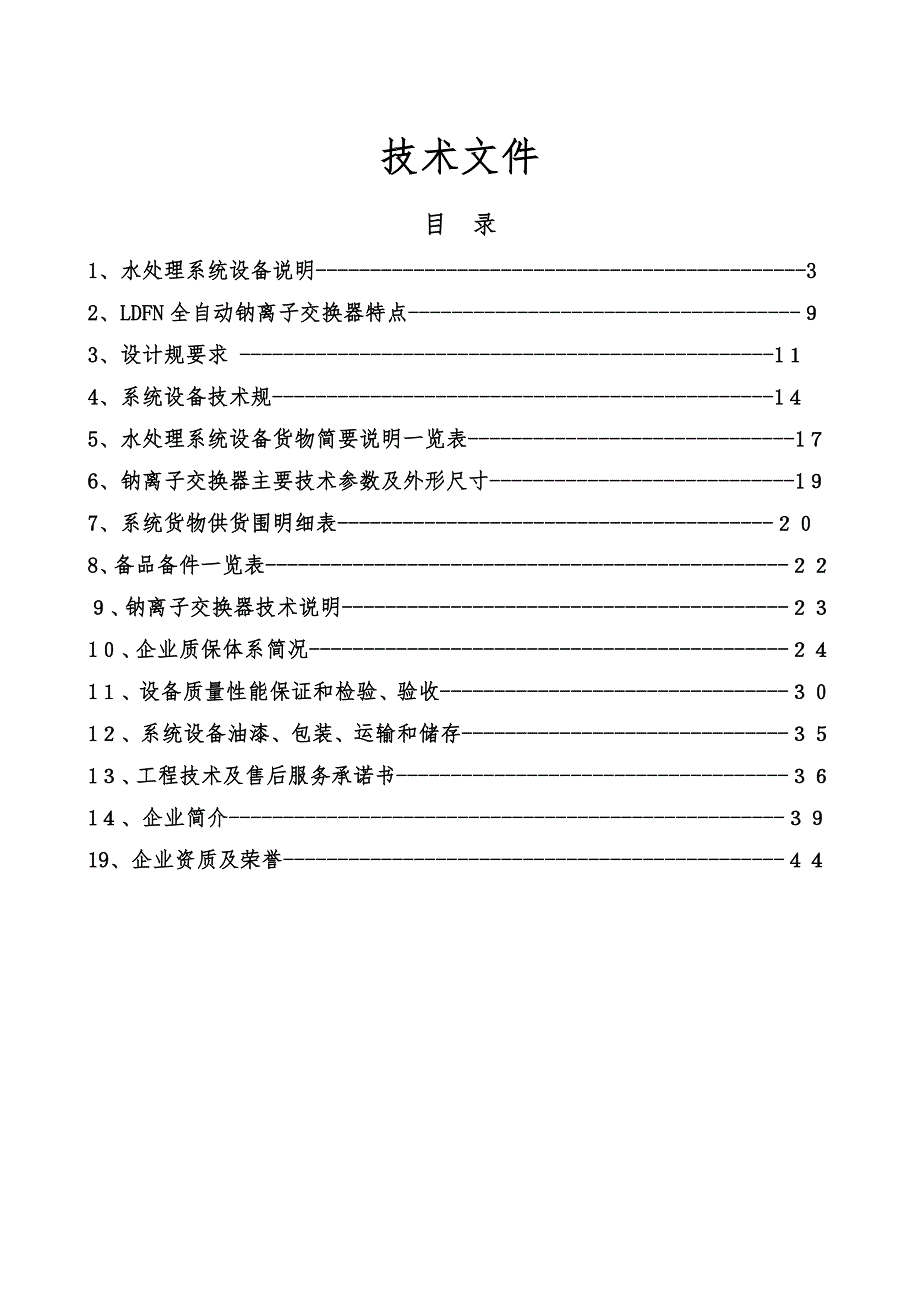

. .. . 技术文件目 录1、水处理系统设备说明---------------------------------------------32、LDFN全自动钠离子交换器特点------------------------------------９3、设计规要求 -------------------------------------------------1１4、系统设备技术规----------------------------------------------1４5、水处理系统设备货物简要说明一览表------------------------------1７6、钠离子交换器主要技术参数及外形尺寸----------------------------1９7、系统货物供货围明细表----------------------------------------２０8、备品备件一览表------------------------------------------------２２９、钠离子交换器技术说明-----------------------------------------２３1０、企业质保体系简况--------------------------------------------２４1１、设备质量性能保证和检验、验收--------------------------------３０1２、系统设备油漆、包装、运输和储存------------------------------３５1３、工程技术及售后服务承诺书------------------------------------３６1４、企业简介---------------------------------------------------３９19、企业资质及荣誉----------------------------------------------４４一、水处理系统设备说明一、水处理设备技术参数：此次提供的水处理设备为1套20m3/h手动多介质过滤器和1套20m3/h全自动自动钠离子交换器〔软水器〕,主要为满足需方软化水用水量的要求及其它用水要求；本次我方提供的设备主要技术指标如下：1、全自动多介质过滤器主要技术指标如下：投标设备名称： 多介质过滤器投标设备数量： 1套投标设备用途： 去除水中悬浮物、杂质,保护软化器单台设备产水量： ≥20m3/h设计进水要求： 悬浮物≤100mg/L出水指标： 悬浮物≤5mg/L控制系统： 手动控制运行压力： 0.18-0.35MPa罐体材质： 304不锈钢滤料： 石英砂、锰砂2、全自动钠离子交换器〔软水器〕主要技术指标如下：投标设备名称： 钠离子交换器〔软水器〕投标设备数量： 1套投标设备用途： 循环水软化单台设备产水量： ≥20m3/h设计进水硬度： ≤10mmol/l出水残余硬度： ≤0.03mmol/l控制系统： 微电脑控制多功能平面阀自动完成设备各道工序运行方式: 全自动运行,时间控制；平面阀控制双罐交替运行,分别再生。
进水温度： 5-45℃运行压力： 0.18-0.35MPa罐体材质： 304不锈钢树脂型号： 001×7苯乙烯强酸性阳离子交换树脂3、全自动钠离子交换器〔软水器〕设备介绍：A、钠离子交换器概述：此次提供的全自动钠离子交换器型号为LDFN-20,单柱产水量为20m3/h,单台设备由二根交换柱,二个盐罐,一台多功能平面旋转阀,一台微电脑控制器等主要部件组成阳离子交换树脂填装在二根交换柱,原水流经阳离子交换树脂时除去原水中的钙镁离子,从而达到软化原水的目的B、钠离子交换器交换原理：交换剂采用001×7强酸性苯乙烯系阳离子树脂,NaCl作再生剂,采用逆流再生工艺原水经阳离子进行交换,从而达到软化的目的,软化时其反应可用下式表示： Ca 2 Ca 22RNa+ Cl2→R2 +Na2 Cl2Mg SO4 Mg SO4当树脂吸收钙镁离子达到饱和时需进行再生才能恢复其交换能力,再生时树脂所吸附水体中的钙镁离子被钠离子所交换,从而恢复树脂的交换能力,再生时其反应可用下式表示： Ca CaR2 +2NaCl → 2RNa+ Cl2 Mg MgC、钠离子交换器工作原理：001×7强酸性苯乙烯系阳离子树脂装于二根交换柱,对原水进行浮动软化,二根交换柱交替工作,连续产水,分别再生。
即：一根交换柱产水的同时另一根交换柱进行再生作业,当另一根交换柱再生工作完成后,通过微电脑控制器控制多功能平面旋转阀实现液体流动方向和大小的切换,自动转换到另一根交换柱产水,有效的提高了设备的利用率通过多功能平面集成旋转阀的自动切换,从而在交换柱完成原水的软化和树脂的松床、再生、置换及清洗再生剂溶液经盐罐在自身压力作用下通过转子流量计输入多功能平面阀,并在其部稀释后进入需再生的交换柱,流经树脂实现逆流再生,废液经平面阀的排废管排走,工位转换就是对树脂进一步再生,充分利用盐液,为保证将再生废液清洗干净,设计有较大流量的软水对树脂进行彻底清洗D、全自动钠离子交换器优点：a、工艺先进,密封性强：设备核心部件---多功能平面旋转阀,采用特殊防腐材料制作而成,抗腐蚀、耐磨损随着工作压力的变化,旋转阀的部阀件自动调整间隙,不泄不漏,防止渗透无压旋转,自动复位,杜绝卡死及堵塞现象的发生b、自动化程度高,操作简便：采用先进的控制系统,自动定位,自动制水、排污,自动供盐再生c、体积小,占地少：采用框架结构整体设计,交换、盐液两大系统自由组合,整机一次就位,安装简便d、投资少,运行费用低：本公司生产的全自动钠离子交换器与传统老式软水器相比省电95%、省水70%、省盐50%、节省树脂40%、省人工〔可锅炉工监管〕,无需其它辅助设备。
可单台使用,也可多台并联使用二、LDFN全自动钠离子交换器特点：此次提供的LDFN系列电脑自控钠离子交换器是在固定床、流动床、浮动床、进口设备的基础上,吸收了固定床不易乱层,流动床交换能力高,浮动床出力大,出水水质好以及进口设备体积小,自动化程度高等特点克服了流动床、固定床交换剂用量大、磨损快、交换能力低、再生剂耗量高、自耗水率高、体积庞大、操作繁锁、故障高和浮动床易乱层,出水终点难以控制以及进口设备对原水适应围小、盐液系统易堵塞,再生剂耗量大等诸多缺点结合我国各地不同水质情况,经反复实践论证而研制成功的一项高科技节能专利产品,整机一用一备,连续产水,自动控制,水质适应围广,可视各地水质任意调节,对特高硬度的水〔20mmol/L〕一级处理就能达到国标要求1） 自动化程度高,操作简单设备采用电脑控制多功能旋转阀〔专利技术〕阀芯转动,实现自动切换,产水、再生、置换、清洗、排污,勿需从工操作,全部由电脑完成运行稳定,安全,无故障（2） 交换系统采用两根交换柱,由多功能旋转阀自动切换再生不间断产水,完全实现连续产水3） 盐液系统采用独特的自动供盐技术及自动稀释技术,勿需盐池、盐泵及搅拌等辅助设施〔同时可利用用户原有盐池等设施〕。
4） 采用独特溶解滤盐技术,确保再生盐液的浓度,对树脂进行有效再生5） 采用浮动制水,逆流再生工艺,节能降耗十分明显,与老式固定交换器相比节盐50%、节水70%、节电95%、节约树脂40%6） 体积小、重量轻、安装简单、操作方便,只需接上进出水管及220V电源即可自动运行7） 采用水位自动控制技术,勿需人工起停设备,完全实现自动运行8） 微电脑控制器采用宽大液晶显示,直观清晰,具有操作密码锁定,防止人为干扰.（9） 具有故障保护,报警功能,在平面阀受到外力时,控制器自动报警,并立刻切断电机电源,阀芯不能转动,保护阀芯不被损坏,采用该项技术后,十年无一平面阀损坏.三、 设计规要求1〕、设计规要求1、设备制造和材料符合下列标准和规定的最新版本的要求：《钢制压力容器》 GB150-1998《水处理设备制造技术条件》 /T2932-2001《电厂水处理设备制造质量分等标准》SDZ037-87《橡胶衬里设备技术条件》 HCK2451-93《压力容器油漆、包装技术条件》 ZBJ98003-87《水处理设备原材料入厂检验》 ZBJ98004-87国外采购的设备或部件的制造工艺和材料符合ASME和ATM所涉及的标准。
2、对外接口法兰符合下列要求：《管路法兰技术条件》 /T74-94《管路法兰类型》 /T75-94《凸面板式平焊钢制管法兰》 /T81-943、衬里钢管和管件符合下列标准的最新版本的规定要求：《衬胶钢管和管件》 HG21501-83《衬塑〔PP、PE、PVC〕钢管和管件》HG20538-924、管路的设计符合DL/T5054-1996《火力发电厂汽水管道设计技术规定》的规定要求；对外接口法兰符合《火力发电厂汽水管道零件及部件典型设计手册》〔GD2000〕要求5、控制系统的安装符合下列要求：通用电器设备配电设计规GB50055-93电气安装工程盘柜及二次回路接线工程施工及验收规GB50171-92自动化仪表安装工程质量评定标准GBJl31-90电气装置安装工程电气设备按试验标准GB50150-916、质量控制：严格按照ISO：9001-2001标准执行2〕、设计围及原则1、根据用户提供的原水水质报告进行设计计算为依据2、本次选定的软化水设备为浮动床工艺3、采用工艺具有可靠性强,运行稳定,操作方便、投资小,节能降耗等特点4、本工程设计围为接入的自来水道起至软化水箱出口为止的整个处理工艺、基础、安装等各专业的设计。
5、整套工艺多介质过滤器采用手动控制,钠离子交换器采用全自动控制3〕、工艺流程设计选型说明1、概述根据贵单位的要求及该项目基础情况了解,我单位特设计本处理方案供贵单位和有关部门参考与决策整套方案采用全自动钠离子交换软化的设计工艺,主要具有出水水质高且稳定,工程投资低,工业化运行时间长,环保负荷低等特点2、工艺流程说明：〔1〕系统组成系统由多介质过滤器和钠离子交换器组成,钠离子交换器系统由二根交换柱,一台多功能平面旋转阀,一台微电脑控制器及二个盐罐等主要部件组成〔2〕工艺流程原水→多介质过滤器→钠离子交换器→软化水箱 盐罐 3、工艺设备简介 1〕、多介质过滤器设备1.1〕工艺简介多介质过滤器装的填料一般为：石英砂、颗粒活性炭、无烟煤、KDF、颗粒多孔。
