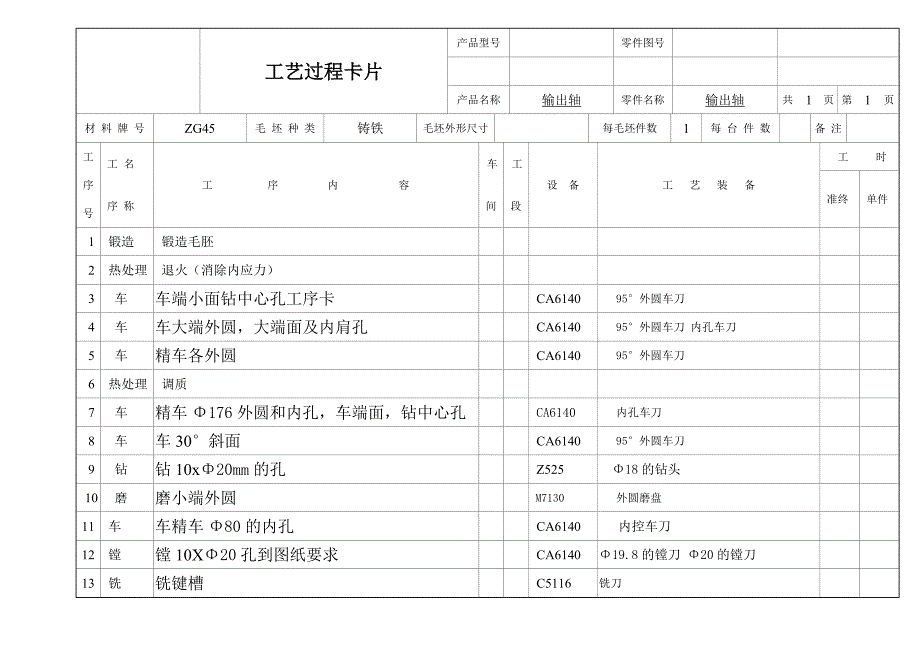

工艺过程卡片产品型号零件图号产品名称输出轴 零件名称输出轴 共1页第1页材 料 牌 号ZG45毛 坯 种 类铸铁毛坯外形尺寸每毛坯件数1每 台 件 数备 注 工 序 号 工 名 序 称 工 序 内 容 车 间 工 段设 备工 艺 装 备 工 时 准终 单件1锻造锻造毛胚2热处理退火（消除内应力）3 车车端小面钻中心孔工序卡 CA6140 95°外圆车刀4 车车大端外圆，大端面及内肩孔CA6140 95°外圆车刀 内孔车刀5 车精车各外圆CA6140 95°外圆车刀6热处理调质7 车精车Φ176外圆和内孔，车端面，钻中心孔 CA6140 内孔车刀8 车车30°斜面CA6140 95°外圆车刀9 钻钻10xΦ20mm的孔Z525 Φ18的钻头10 磨磨小端外圆M7130 外圆磨盘11车车精车Φ80的内孔CA6140 内控车刀12镗镗10XΦ20孔到图纸要求CA6140Φ19.8的镗刀 Φ20的镗刀13 铣铣键槽C5116铣刀加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第1页车间工序号工序名称材 料 牌 号3车端小面钻中心孔工序卡ZG45毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁250x180设备名称设备型号设备编号同时加工件数CA6140夹具编号夹具名称切削液01工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗车Φ58外圆柱面CA614018537.2 0.652粗车Φ63外圆柱面CA6140 18537.2 0.65 3粗车Φ68外圆柱面CA6140 185 37.20.654粗车Φ78外圆柱面CA6140 18537.20.65 加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第2页车间工序号工序名称材 料 牌 号4 车ZG45毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁250x180设备名称设备型号设备编号同时加工件数CA6140夹具编号夹具名称切削液 05工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗车大端外圆 95°外圆车刀 200 43.50.92粗车大端端面 95°外圆车刀 210 46.3 0.83粗车Φ47的孔 内孔车刀18537.5 0.654粗车Φ77的孔 内孔车刀18537.5 0.655粗车Φ101的孔 内孔车刀18537.5 0.65加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第3页 车间工序号工序名称材 料 牌 号5车ZG45毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁250x180设备名称设备型号设备编号同时加工件数CA6140夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1 精车Φ55.3的外圆,倒角95°外圆车刀 6001040.30.552 精车Φ60.3的外圆,倒角95°外圆车刀6001040.30.553精车Φ65.3的外圆,倒角95°外圆车刀 600104 0.3 0.554精车Φ75.3的外圆,倒角95°外圆车刀6001040.3 0.55加工工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第4页 车间工序号工序名称材 料 牌 号7车ZG45毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁250x180设备名称设备型号设备编号同时加工件数CA6140夹具编号夹具名称切削液05工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1半精车Φ176外圆,倒角 内孔车刀 25438.90.32精车大端面 内孔车刀 200111.20.33半精车Φ50的内孔,倒角 内孔车刀 254 38.9 2.54半精车Φ79的内孔,倒角 内孔车刀 254 38.82.55半精车Φ104的内孔,倒角 内孔车刀25438.92.5工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第5页车间工序号工序名称材 料 牌 号8 车ZG45毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件设备名称设备型号设备编号同时加工件数CA6140夹具编号夹具名称切削液04工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗车Φ176的左端面95°外圆车刀18736.50.652粗车Φ116的斜面95°外圆车刀18736.50.65工序卡片产品型号零件图号产品名称输出轴零件称输出轴共10页第6页车间工序号工序名称材 料 牌 号9 钻ZG45毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数设备名称设备型号设备编号同时加工件数Z525夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1 钻10XΦ18的孔 Φ18的钻头32020 92 工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第7页车间工序号工序名称材 料 牌 号10磨ZG45毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件设备名称设备型号设备编号同时加工件数M7130夹具编号夹具名称切削液04工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1磨Φ55的外圆 外圆磨盘 2磨Φ55的外圆 外圆磨盘3磨Φ55的外圆 外圆磨盘4磨Φ55的外圆 外圆磨盘 工序卡片产品型号零件图号产品名称输出轴零件名称输出轴共10页第8页车间工序号工序名称材 料。
