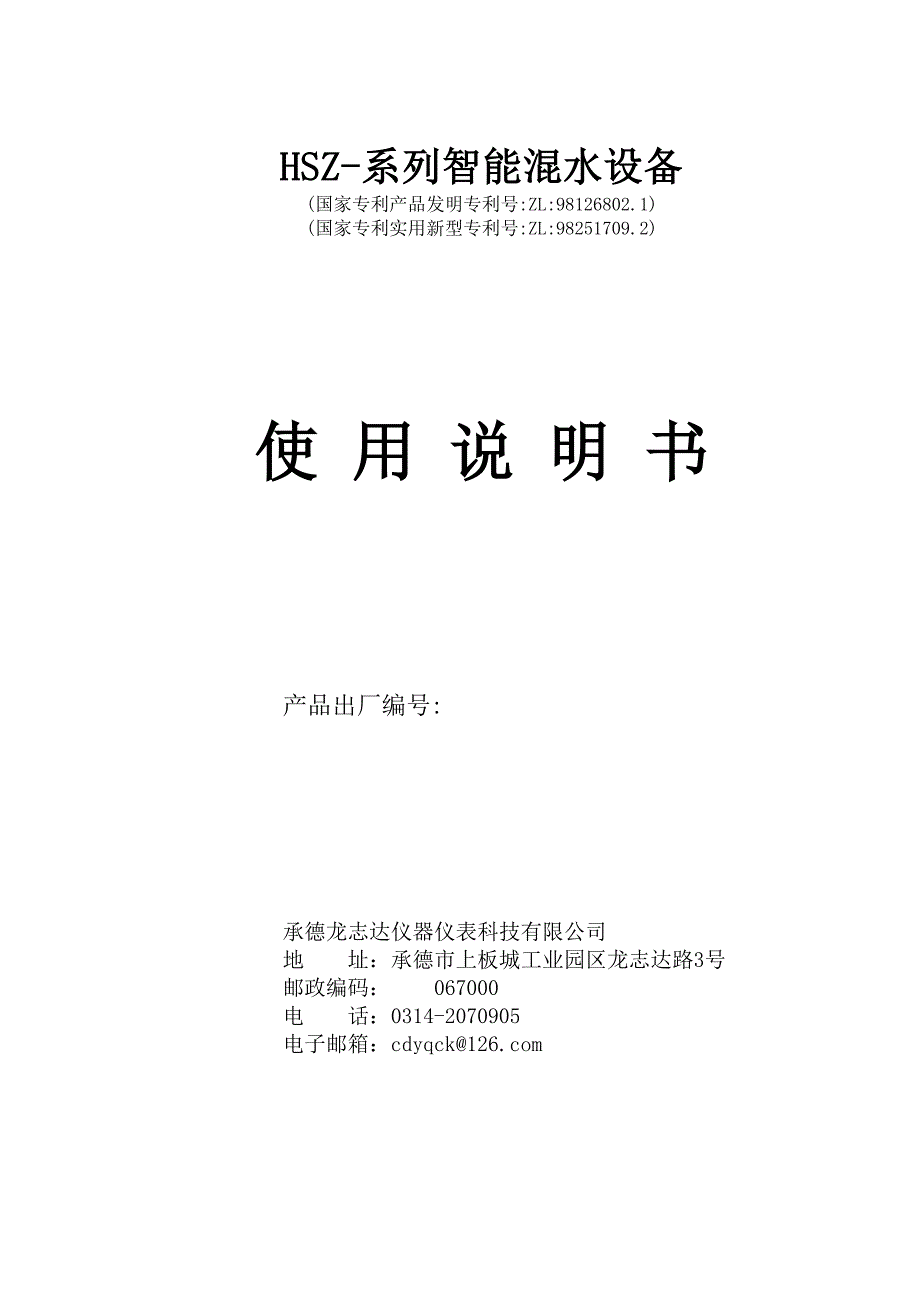

HSZ-HSZ-系列智能混水设备系列智能混水设备(国家专利产品发明专利号:ZL:98126802.1) (国家专利实用新型专利号:ZL:98251709.2)使使 用用 说说 明明 书书产品出厂编号:承德龙志达仪器仪表科技有限公司 地 址：承德市上板城工业园区龙志达路3号 邮政编码： 067000 电 话：0314-2070905电子邮箱：cdyqck@目 录一. 适用范围……………………………………(1) 二. 性能特点……………………………………(1) 三. 主要技术参数………………………………(1) 四. 各型号进出水口尺寸………………………(2) 五. 混水器用汽水混合器选用表………………(2) 六. 设备工作原理………………………………(3) 七. 外形结构简图………………………………(3) 八. 选型及安装方法……………………………(8) 九. 安装注意事项 …………………………… (9) 十. 使用操作步骤 …………………………… (14) 十一.注意事项及维护保养…………………… (15) 十二. 故障诊断及排除…………………………(15) 十三. 主、附件一览表…………………………(17) 十四. 售后服务…………………………………(17) 十五. 附:智能混水器的安装实例与使用维修 (18) 十六. 智能混水设备应用实例…………………(18) 十七. 混水器使用过程中的注意事项…………(20) 十八. 设备的故障检测及维修…………………(20) 十九. 结束语………………………………… （21）HSZHSZ系列智能混水器使用说明书系列智能混水器使用说明书(国 家 发 明 专 利 产 品专利号:ZL:98126802.1) （国家实用新型专利，专利号：ZL：98251709.2)一一. .适用范围适用范围本产品是利用温度传感器探测、微电脑控制、电磁阀驱动的一种自动调整 水温以达到设定使用温度的机电一体化设备装置。
适用于机关团体、企事业单 位及公共场所的浴池(室)和化工、印染、等需要恒温水的行业，略加改造也可 用于中央空调的冷却系统、加温系统的水温恒定调节等地方若安装使用蒸汽.水 混合式智能混水器可免除热水储水箱的占地及制造费用我公司可同时生产配备各型号汽.、水混合式智能混水器 )二二. .性能特点性能特点1.智能化,自动控制水温调节,方便、卫生、节水、节电2.可靠性高,抗干扰能力强,使用寿命长3.控温范围宽,控温精度高4.体积小,安装简便, 降低水箱制造费用,节约原材料和建筑空间 5.操作简便,维修容易,可以连续供应恒温水6.数字化显示,直观简便,并且有超欠温报警功能7.安装使用蒸汽.水混合器可降低换热器及热水储水箱的制造费用三三. .主要技术参数主要技术参数 ( (表一表一) )技术参数 规格型号HSZ--10HSZ--20HSZ--30HSZ--50-BPHSZ-100-BPHSZ-150-BP电 源 电 压 (V)AC 220VAC380V输出水温调节 控制范围25 ---- 90(℃) (可 调)输出恒定水温误差±0.5起始温度调整时间≤2min密 封 水 压1(MPa)抗 电 强 度>=3750(V) 指标值 (流量/小时)10吨/小时 20吨/小时30吨/小时 50吨/小时100吨/小时150吨/小时最大可配淋浴头数204060100200300整机尺寸（长X宽X高）660X350X795660X350X905600X400X9801030X710X16501400X980X18501550X1120X2430整机重量约60Kg约65Kg约80Kg约180Kg约350Kg约500Kg控制器安装形式台式机台式机台式机台式机台式机台式机注注: :流量大于流量大于150150吨吨/ /小时以上的智能混水器可根据用户要求设计制造。
小时以上的智能混水器可根据用户要求设计制造 四、各型号进出水口尺寸四、各型号进出水口尺寸 （表二）（表二） 混水器型号A冷水进口（DN）B温水出口(DN)C热水进口(DN)HSZ--10505065HSZ--20506565HSZ--30658080HSZ--50-BP80100100HSZ-100-BP100125（150）100（125）HSZ-150-BP150150（200）150注:流量大于150吨/小时以上的智能混水器可根据用户要求设计制造 五、智能混水器用汽水混合器选用表五、智能混水器用汽水混合器选用表 （表三）（表三）连接通径(DN)混水器型号汽水混合器 通径(DN)水蒸汽热水供水量可带 淋浴头数备注HSZ-105050657T/h20配备3T水箱HSZ-20808010016T/h40配备5T水箱HSZ-3010010012525T/h60配备10T水箱HSZ--50-BP12512515035T/h100配备20T水箱HSZ-100-BP15015020065T/h200配备30T水箱HSZ-150-BP200200250105T/h300配备40T水箱六、设备工作原理六、设备工作原理 整套设备由两部分组成，一部分为智能控制电气控制部分，另一部分为混 水机械执行部分。
具体工作原理框图如下图所视：1、智能控制电气控制部分由直流稳压电源、微型单片计算机、温度传感 器、控制软件和变频控制器（HSZ-50BP型号以上的机型配备）等部分组成用 来控制混水机械执行器电磁阀的开关，按不同的流量、设定的水温自动控制执 行器输出恒定水温的目的 2、混水机械执行器部分，由电磁阀组、混水桶、混水叶片等执行器件组成，在控制器的控制下实现冷水、热水的混合过程，混水过程应用冷、热水的 压力差使冷水可以充分的混入热水中，并在混水叶片的作用下使冷、热水得以 充分的混合，输出恒定温度的热水 3、在HSZ-50BP型号以上的较大型混水设备的控制器内配备有变频控制器， 用以控制输入、输出、或压力不足的冷水的水泵，实现恒压力供水并在控制 器中备有循环水泵控制功能，可以同时控制循环水泵将管道中的冷水抽回的热 水箱中，避免了因管道中冷水的排放所造成的水资源的浪费 七七. .外形结构简图外形结构简图 1.智能混水器机械执行器外形结构、尺寸： HSZ--10见（图一）、HSZ-20见（图二）HSZ--30见（图三） HSZ--50-BP见（图四）、HSZ-100-BP见（图五）、HSZ-150-BP见（图六）图一 HSZ- 10 型混水 执行器外 形尺寸图图二HSZ- 20型混水 执行器外 形尺寸图图四 HSZ-50BP 型混水执行器外形尺寸图图三HSZ-30型混水执行器外形尺寸图2.智能混水器控制器结构：图五 HSZ-100BP 型混水执行器外形尺寸图图六 HSZ-150BP 型混水执行器外形尺寸图HSZ-10、HSZ-20、HSZ-30、等型号见（图七）。
HSZ--50-BP、HSZ-100-BP、HSZ-150-BP等型号配备自动控制柜，外形及尺寸 见（图八）、（图九）、（图十）图 七 壁挂式 控制仪 外形尺 寸图图八 HSZ-50BP 混水器控制柜尺寸图图九 HSZ-100BP 混水器控制柜尺寸图八八. .选型及安装方法选型及安装方法 一、设备的安装条件：一、设备的安装条件： 热水压力：热水压力： 一般在0.04MPa到0.25MPa左右即可,热水流速一般不易太大, 大约为2米/ 每秒以下即可 冷水压力：冷水压力： 应比热水压力高出0.1-0.2MPa，最低不应低于0.1MPa为更好的稳定水压， 在大流量的智能混水器的控制柜内配有变频增压控制系统需要增加水泵设备二、设备的选型：二、设备的选型： 1.用户须按照（表一）中的淋浴头数及额定流量选择混水器型号； 2.根据选定的型号配备适量的热水箱，配备的原则是：供应的热水能够 连续的输出，能够满足用水要求即可(可参考汽、水智能混水器用汽、水混合 器选用表) 3.各型号智能混水器安装占用空间位置见下表：图十 HSZ-150BP 混水器控制柜尺寸图智能混水器型号占用空间尺寸（长X宽X高）单位：毫米 HSZ-101000X400X1500 HSZ-201200X400X1700 HSZ-301500X500X1800 HSZ-59BP1500X2500X2000 HSZ-100BP1500X2500X2000 HSZ-150BP2500X2500X2500三安装：三安装： 1.按照所选型号混水器机械执行器的安装示意简图及安装条件要求配置 管路系统，然后将混水器机械执行器的冷、热水管及恒温水出水管与管路系 统联接。
智能混水器安装示意简图见（图十一）、（图十二），HSZ- .XXXBP等系列智能混水器安装示意简图见（图十三），（图十四）、电器原 理示意图见（图十五）.冷、热及输出水管需安装截门、单向阀，冷、热水管 要安装管道过滤器等 2.冷水及热水压力应满足安装要求,如实际水压与要求不符,应安装热水 减压阀或冷水增压泵， 如热水压力高于0.2Mp时，热水管道应增加安装热水 减压稳压阀，当冷水压力低于热水压力时，冷水管道应增加安装增压泵将 增压泵与控制柜的变频器接线端子连接，安装远传压力表到冷水管路上后， 接线至变频器，冷水水压即为可控恒压供水，当冷水水压高、低于设定压力 时，增压泵可自行启、停3.机械执行器安装完毕后应通水试压，保证联接部分无漏水现象，以确 保使用安全4.对于采用汽、水混合式智能混水器的，应将蒸汽管道与汽、水混合器 连接好,并在汽水混合器后安装热水泵、储水罐等设备具体安装示意简图见 （图十六）(图十七)5.检查安装的温度传感器是否安装好，如没安装好按(图十八)所示进行 安装，并使其没有渗漏现象6.将控制器的控制电缆按(图十九)(图二十）（图二十一）所示与混水 执行器联接好后，接通控制器电源（~220V）(变频式电源为380V)，合上控制 柜的空气开关，电源指示灯亮，电磁阀动作。
九九. .安装注意事项安装注意事项: :a.要求冷水压力高于热水压力0.1-0.2Mpa，如低于0.15Mpa时，冷水管 或热水管应加装增压泵或热水减压稳压阀,具体安装方法应视现场情况确定；b.如热水采用水箱供水，热水压力较低时,应在热水管端安装增压泵,并 在热水进口处加装止回阀，以免冷水因压力较高返注回热水箱 c.对于采用汽、水混合式智能混水器时，应在汽、水混合器与水箱之间加装增压泵提高冷水的压力及流速，并在冷水和蒸汽入口处加装止回阀d.无压水箱安装智能混水器时，应考虑水箱底面高度，高于混水执行器 热水进水管路，要使热水可以顺利流入执行器中，不应产生气阻现象，影响混 水器混水效果图十一 HSZ-XX 型混水器无压水箱供水安装示意图图十二 HSZ-XX 型混水器有压水箱供水安装示意图十三 HSZ-XXXBP 智能混水器无压水箱管道安装示意图图十四 HSZ-XXXBP 智能混水器有压水箱管道安装示意图图十五 HSZ-XXXBP 智能混水器电器控制原理示意图图十六汽、水混合器安装示意图图十七汽、水混合器智能混水器安装示意 图图十八智能混水器传感器安装示意图注：传感器的安装：注：传感器的安装： 在混水执行器的混水桶顶部有安装 传感器的底座，传感器按图示安装 旋紧不漏水后，将传感器的接线与 控制器的传感器接头接好，作好绝 缘（绝缘电阻不得低于 14MΩ）后， 即可正。
