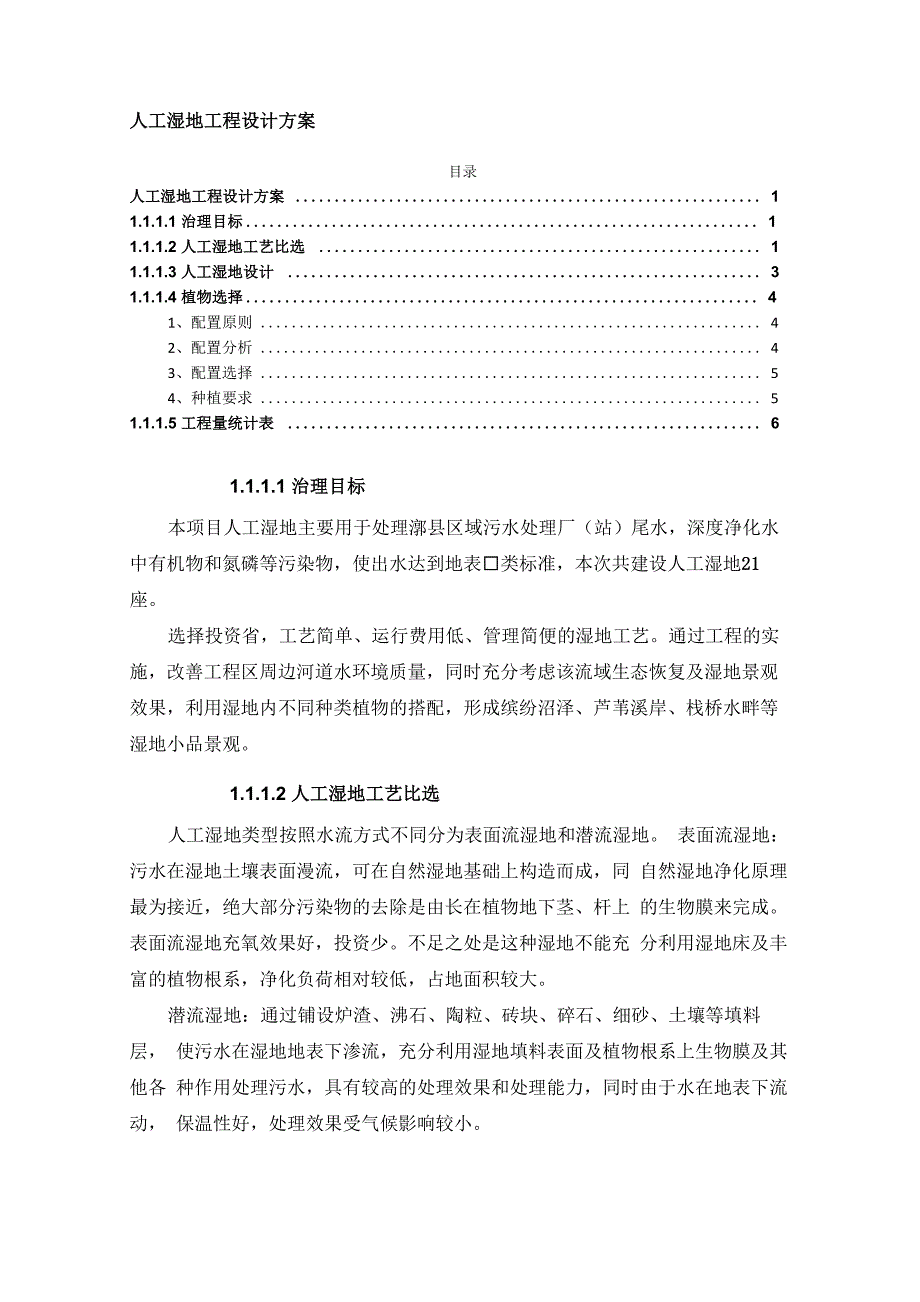

人工湿地工程设计方案目录人工湿地工程设计方案 11.1.1.1 治理目标 11.1.1.2 人工湿地工艺比选 11.1.1.3 人工湿地设计 31.1.1.4 植物选择 41、配置原则 42、配置分析 43、配置选择 54、种植要求 51.1.1.5 工程量统计表 61.1.1.1 治理目标本项目人工湿地主要用于处理漷县区域污水处理厂（站）尾水，深度净化水 中有机物和氮磷等污染物，使出水达到地表□类标准，本次共建设人工湿地21 座选择投资省，工艺简单、运行费用低、管理简便的湿地工艺通过工程的实 施，改善工程区周边河道水环境质量，同时充分考虑该流域生态恢复及湿地景观 效果，利用湿地内不同种类植物的搭配，形成缤纷沼泽、芦苇溪岸、栈桥水畔等 湿地小品景观1.1.1.2 人工湿地工艺比选人工湿地类型按照水流方式不同分为表面流湿地和潜流湿地 表面流湿地：污水在湿地土壤表面漫流，可在自然湿地基础上构造而成，同 自然湿地净化原理最为接近，绝大部分污染物的去除是由长在植物地下茎、杆上 的生物膜来完成表面流湿地充氧效果好，投资少不足之处是这种湿地不能充 分利用湿地床及丰富的植物根系，净化负荷相对较低，占地面积较大。
潜流湿地：通过铺设炉渣、沸石、陶粒、砖块、碎石、细砂、土壤等填料层， 使污水在湿地地表下渗流，充分利用湿地填料表面及植物根系上生物膜及其他各 种作用处理污水，具有较高的处理效果和处理能力，同时由于水在地表下流动， 保温性好，处理效果受气候影响较小进忒石子\勦緬\介尿系鴉市頁流剖面西布水系览_贈水甲細W面圉图 错误 !文档中没有指定样式的文字1 水平潜流湿地示意图 垂直潜流湿地示意图不同类型人工湿地工艺与组合对特征污染物的去除效果不同，具有各自的特点，如下表表 错误!文档中没有指定样式的文字 -1 人工湿地污染物去除效率单位：%类型BODCOD氨氮TP表面流人工湿地40-7050-6020-5035-70水平潜流人工湿地45-8555-7540-7070-80垂直潜流人工湿地50-9060-8050-7560-80表 错误!文档中没有指定样式的文字2 人工湿地工艺特点湿地类型优点缺点建设运行表面流人工湿地污水以较慢速度从湿地表面流过， 氧气来源于水面扩散与根系传输， 投资少，操作简单，运行费用低占地面积大，水力 负荷小，净水能力有限，夏天 易滋生蚊蝇潜流湿地水平 潜流 人工 湿地水力负荷大，对bod5、cod、ss 和重金属等处理效果好，少有蚊蝇。
建设地块形状要求 较高，不规则地块 容易产生死水区长时间运行，一些代 谢物、腐烂的植物根 系、污水中SS堵塞 填料孔隙，使用寿命 受到一定影响垂直 潜流 人工 湿地占地小，氧供应能力强，硝化作用 充分，对N、P的去除率高，受气候 影响小不受地块形状影 响，但填料分层较多，施工复杂污水的流程较短，反 硝化作用较弱，运行 相对复杂，技术要求 较咼本项目湿地形式选择，主要从污染物去除效率，占地面积、建设投资、运行原理等多方面考虑，建议采用水平潜流湿地作为本方案的湿地建设工艺1.1.1.3 人工湿地设计人工湿地污染负荷有COD负荷、氨氮负荷、TP负荷用污染负荷计算人工湿地面积为：A 二 Q (C0 - Ce )N式中A—湿地面积，m2Q一污水流量，m3/dC0—进水污染物浓度，mg/LCe—出水污染物浓度，mg/LeN一污染物表面负荷，g/ m2・d水力停留时间计算公式：HRT =式中 HRT—水力停留时间，dV—池体容积，m3d—湿地孔隙度Q一污水流量，m3/d水力负荷计算公式：HRL QA式中 HRL—水力负荷，m3/ m2・dA—湿地面积，m2Q一污水流量，m3/d工艺流程为：污水处理厂出水f排水管道f蓄水池f提升泵f布水渠f水平潜流湿地-集水渠-进入河道。
图 错误!文档中没有指定样式的文字 -2 农村人工湿地1.1.1.4 植物选择1、配置原则（1） 植物的选取首先选择本地物种，不对当地的生态环境构成威胁，具有 生态安全性2） 植物在具有良好的生态适应能力和生态营建功能的同时筛选净化能力 强、抗逆性相仿，而生长量较小的植物减少管理上尤其是对植物体后处理上的 许多困难一般应选用当地或本地区天然湿地中存在的植物3）植物应具有很强的生命力和旺盛的生长势具有抗冻、抗热、抗病虫 害能力，对周围环境的适应能力强4）所种的植物必须具有较强的耐污染能力水生植物对污水中的 BOD、COD、氨氮、TP主要是靠附着生长在根区表面及附近的生物去除的，因此应选 择根系比较发达，对污水承受能力强的水生植物5）植物的生长期长人工湿地处理系统中常会出现冬季植物枯萎死亡或 生长休眠而导致功能下降的现象，因此应着重选用可越冬生长的水生植物类型2、配置分析（1） 植物类型分析：根茎、球茎及种子植物主要包括睡莲、荷花、马蹄莲、 慈姑、芋、泽泻、菱角等；挺水草本植物类型包括芦苇、茭草、香蒲、旱伞竹、 皇竹草、水葱、水莎草、纸莎草等，为人工湿地系统主要的植物选配品种根据 这类植物的生长特性，它们即可以搭配种植于表面流人工湿地，也可以种植于潜 流人工湿地中。
沉水植物一般原生于水质清洁的环境，其生长对水质要求比较高， 因此沉水植物只能用做人工湿地系统中最后强化稳定植物，以提高出水水质2） 原生环境分析：原生于实土环境的植物如美人蕉、芦苇、灯芯草、旱 伞竹等，其根系生长有向土性，可配置与表面流人工湿地和潜流人工湿地土壤中； 如水葱、香蒲、菖蒲等，由于其生长已经适应了无土环境，因此更适宜配置水中3） 养分需求分析：根据植物对养分的需求情况分析，由于潜流人工湿地 填料之间的孔隙大，植物根系与水体养分充分接触的面积要较表流湿地广，因此 对营养需求旺盛，植株生长旺盛、植株生物量大一年又多个萌发高峰的植物如 香蒲、菖蒲、水葱、水莎草等植物适宜栽种于潜流湿地；而对于营养生长与生殖 生长并存，生长缓慢，一年只有一个萌发高峰期的一些植物如芦苇、茭草等，则 配置于表面流人工湿地4） 适应力分析：一般高浓度污水主要集中在湿地工艺的前端部分因此 前端工艺部分一般选择耐污染能力强的植物，末端工艺由于污水浓度降低，可以 考虑植物景观效果3、配置选择根据分析，适宜污水厂尾水深度净化人工湿地植物有芦苇、香蒲、菖蒲、旱 伞草、美人蕉、水葱、灯芯草、水芹、茭白、黑麦草等植物种植时间宜选择在 春季。
为提高低温季节净化效果，人工湿地植物宜采取一定的轮作方式，秋冬季 节可种植黑麦草、水葱、水芹等具有耐低温植物4、种植要求 植物种植初期的密度可根据植物种类进行选择，芦苇行距、株距分别为 30cm30cm；香蒲行距、株距分别为30cm、30cm；菖蒲行距、株距分别为25cm、20cm； 旱伞草行距、株距分别为30cm、30cm；美人蕉行距、株距分别为30cm、20cm； 水葱行距、株距分别为30cm、20cm；灯芯草行距、株距分别为30〜45cm、30〜45cm；水芹行距、株距分别为5〜8cm、5〜8cm；茭白行距、株距分别为50cm、 50cm ；黑麦草行距为15〜30cm植物种植完成后，逐步增大水力负荷使驯化适应处理水质；同一批种植的植物植株大小应均匀，不宜选用苗龄过小的植物图 错误!文档中没有指定样式的文字 -3 湿地美景效果图1.1.1.5 工程量统计表本项目共建设潜流人工湿地21座，总处理量16645 m3/d，总占地面积33710m2具体建设内容及设计进出水标准见下表：表 错误!文档中没有指定样式的文字 -3 湿地工程量统计表序号名称处理量(m3/d)进水指标出水指标占地面积(m2)1漷县污水厂湿地10000北京地标B地表IV200002觅子店再生水厂湿地1000北京地标B地表IV20003马头污水处理站600北京地标B地表V12004东定安污水处理站40北京地标B地表IV805西定安污水处理站40北京地标B地表IV806垡头村污水处理站300北京地标B地表IV6007北仪阁村污水处理站80*2北京地标B地表IV3208中街村污水处理站200北京地标B地表IV40091片区500北京地标B地表IV1000102片区300北京地标B地表IV600113片区300北京地标B地表IV600124片区200北京地标B地表IV400135片区300北京地标B地表IV600146片区700北京地标B地表IV1400157片区200北京地标B地表IV400168片区300北京地标B地表IV600179片区610北京地标B地表IV12201810片区365北京地标B地表IV7301911片区360北京地标B地表IV7202012片区224北京地标B地表IV4482113片区106北京地标B地表IV31222合计1664533710。
