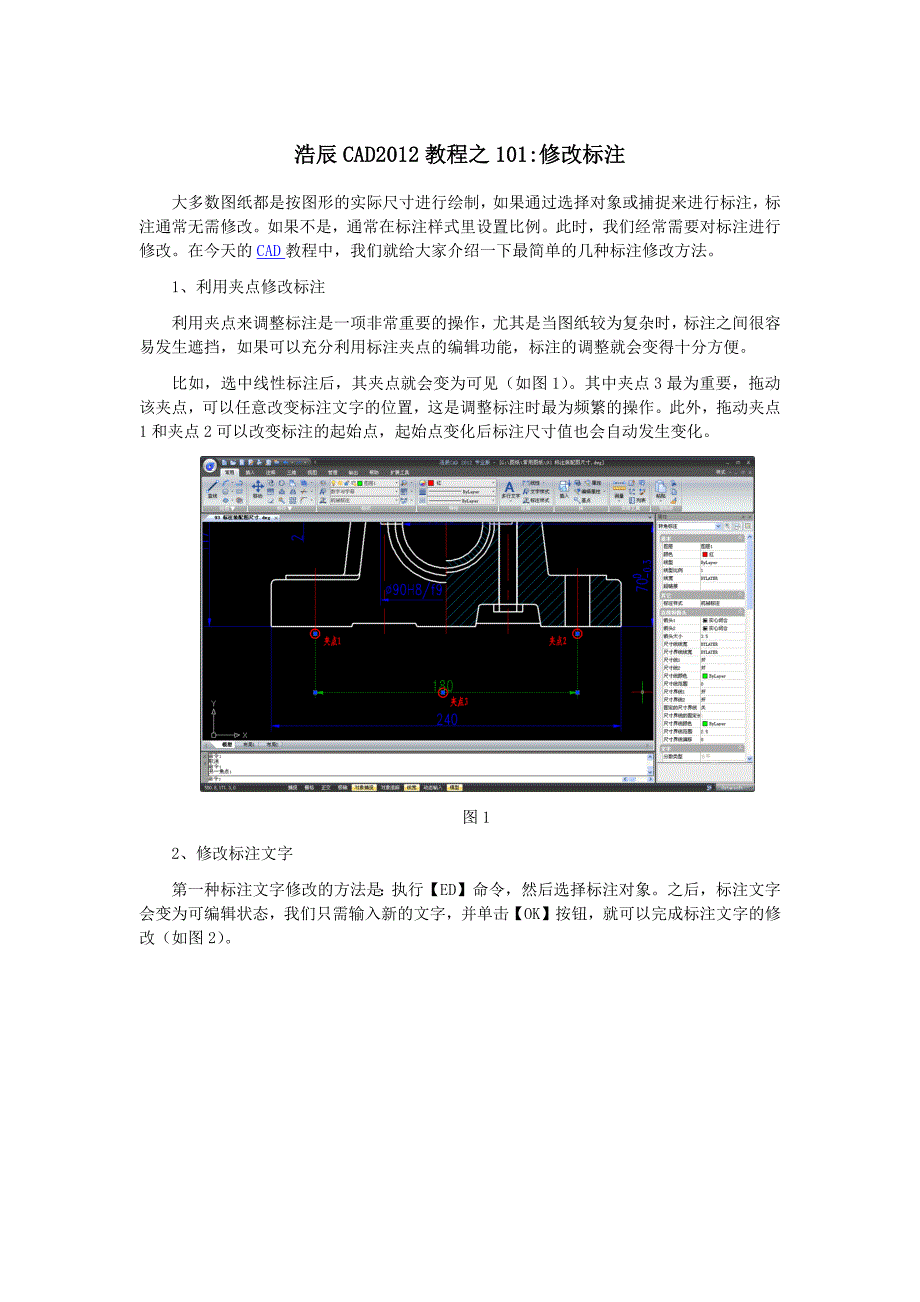

浩辰 CAD2012 教程之 101:修改标注大多数图纸都是按图形的实际尺寸进行绘制，如果通过选择对象或捕捉来进行标注，标注通常无需修改如果不是，通常在标注样式里设置比例此时，我们经常需要对标注进行修改在今天的 CAD 教程中，我们就给大家介绍一下最简单的几种标注修改方法1、利用夹点修改标注利用夹点来调整标注是一项非常重要的操作，尤其是当图纸较为复杂时，标注之间很容易发生遮挡，如果可以充分利用标注夹点的编辑功能，标注的调整就会变得十分方便比如，选中线性标注后，其夹点就会变为可见（如图 1） 其中夹点 3 最为重要，拖动该夹点，可以任意改变标注文字的位置，这是调整标注时最为频繁的操作此外，拖动夹点 1 和夹点 2 可以改变标注的起始点，起始点变化后标注尺寸值也会自动发生变化图 12、修改标注文字第一种标注文字修改的方法是：执行【ED】命令，然后选择标注对象之后，标注文字会变为可编辑状态，我们只需输入新的文字，并单击【OK】按钮，就可以完成标注文字的修改（如图 2） 图 2另一种方法是：选中标注后，修改属性面板上【文字】栏中的【文字替代】 （如图 3） 图 3值得注意的是，利用上述两种方法修改后，不管如何移动标注的夹点，标注文字都不会再像修改之前那样自动发生变化（如图 4） 。
图 4为了得到更好的修改效果，我们需要引入一个十分有用的符号——“” 修改后可以看到，标注文字并没有显示为“安装尺寸”符号代表软件自动测量值的意思，引入“<>”符号可以得到更好的修改效果（如图 6） 图 63、利用标注样式批量修改标注图纸中的标注样式往往控制着多个标注的显示效果，我们只需利用标注样式管理器修改样式中的属性，使用了该样式的标注就会自动发生变化，从而达到批量修改标注之目的除了可以通过标注样式修改标注的参数和样式外，我们还可以选中标注后在属性框（ctrl+1）中修改设置当标注的某个参数被单独修改后，此参数将不受标注样式的控制，如果希望修改过的标注仍然完全使用标注样式的设置，可以用格式刷或者标注更新功能将此标注恢复成标注样式设置默认参数浩辰 CAD2012 下载： 。
