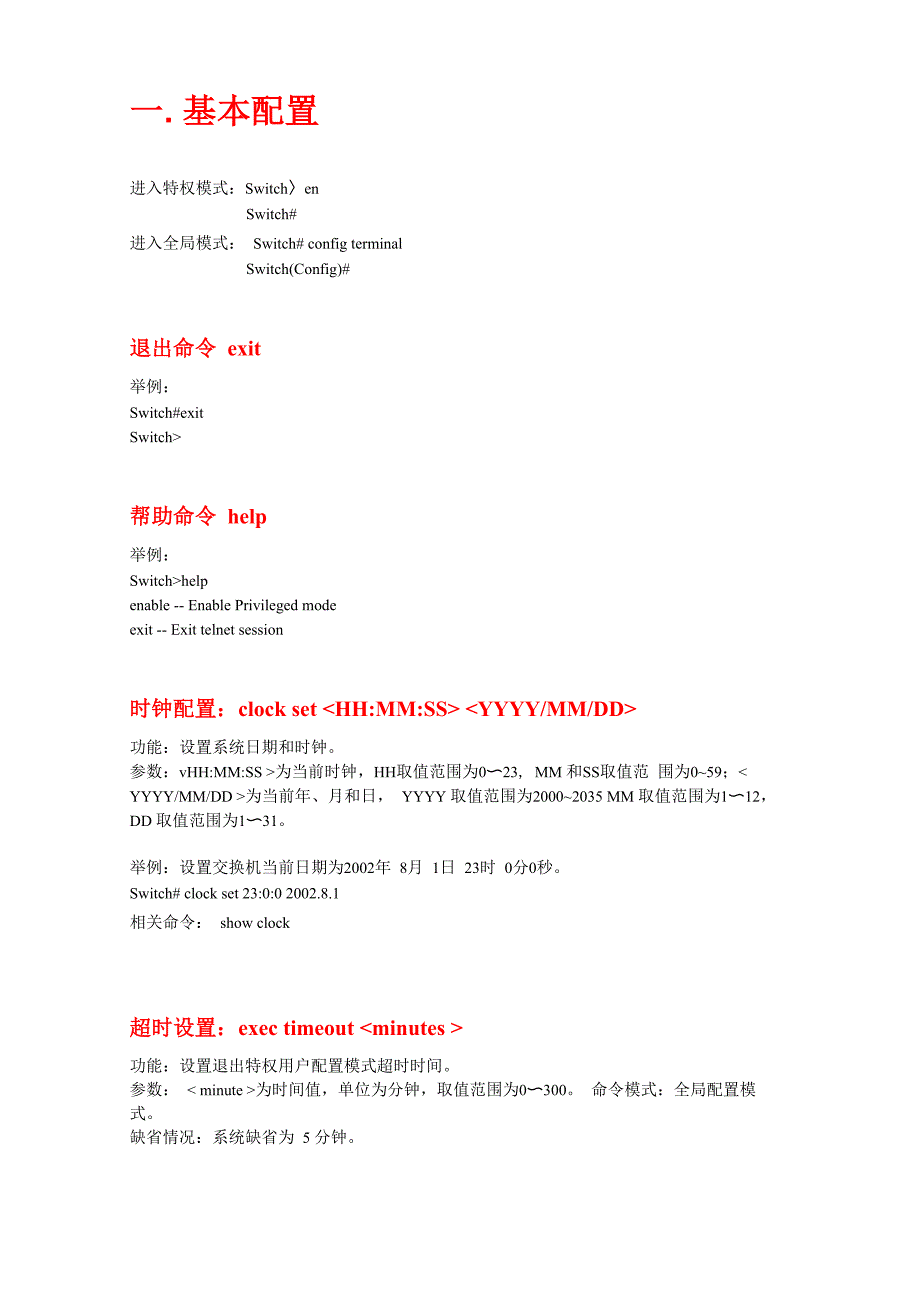

一. 基本配置进入特权模式：Switch〉enSwitch#进入全局模式： Switch# config terminalSwitch(Config)#退出命令 exit举例：Switch#exitSwitch>帮助命令 help举例：Switch>helpenable -- Enable Privileged modeexit -- Exit telnet session时钟配置：clock set 功能：设置系统日期和时钟参数：vHH:MM:SS >为当前时钟，HH取值范围为0〜23, MM 和SS取值范 围为0~59；< YYYY/MM/DD >为当前年、月和日， YYYY 取值范围为2000~2035 MM 取值范围为1〜12， DD 取值范围为1〜31举例：设置交换机当前日期为2002年 8月 1日 23时 0分0秒Switch# clock set 23:0:0 2002.8.1相关命令： show clock超时设置：exec timeout 功能：设置退出特权用户配置模式超时时间参数： < minute >为时间值，单位为分钟，取值范围为0〜300。
命令模式：全局配置模式缺省情况：系统缺省为 5 分钟使用指南：为确保交换机使用的安全性，防止非法用户的恶意操作，当特权 用户在做完最后一项配置后，开始计时，到达设置时间值时，系统就自动退出特 权用户配置模式数值为0 表示没有超时 举例：设置交换机退出特权用户配置模式的超时时间为6 分钟Switch(Config)# exec timeout 2修改交换机的主机名 hostname XXX举例：设置提示符为TestSwitch(Config)#hostname TestTest(config)#保存交换机配置的命令：write重启交换机的命令：reload恢复交换机出厂配置命令：set default举例：Switch#set defaultAre you sure? [Y/N] = ySwitch#writeSwitch#reload更改语言命令：language {chineselenglish}功能：设置显示的帮助信息的语言类型参数：Chinese为中文显示；english 为英文显示 命令模式：特权用户配置模式举例：Switch# language Chinese二．查看命令显示ARP映射表命令：show arp命令模式：特权用户配置模式。
使用指南：显示当前 ARP 映射表的内容，如： IP 地址，硬件地址，硬件类 型，接口名等举例：Switch# show arpTotal arp items is2, the matched arp items is 2AddressHardware AddrInterfacePort Flag1.1.1.200-01-7A-43-65-73Vlan1Ethernet0/0/23Dynamic192.168.1.14500-01-7A-FE-38-8AVlan1Ethernet0/0/23Dynamic查看交换机当前配置命令：show running-config缺省情况：对于正在生效的配置参数，如果与缺省工作参数相同，则不显示 命令模式：特权用户配置模式使用指南： 当用户完成一组配置后， 需要验证是否配置正确， 则可以执行 show running-config 命令来查看当前生效的参数举例：Switch# show running-config可简写为 Switch# show run查看端口命令： show switchport interface [ethernet ]功能：显示交换机端口的VLAN端口模式和所属VLAN号及交换机的Trunk 端口信息。
参数：vinterface-list>为端口号，可以是0/0/1-端口最大值 命令模式：特权用户配置模式举例：显示端口 0/0/1的VLAN信息Switch# show switchport interface ethernet 0/0/1Ethernet0/0/1Type:UniversalMac addr num:-1Mode :AccessPort VID :1Trunk native Vlan :1Trunk allowed Vlan :ALL跟踪路由命令： traceroute { | host }[hops ] [timeout ] 功能：本命令用于测试数据包从发送设备到目的地设备所经过的网关，检测 网络是否可达，定位网络故障所在参数：vip-addr>是目的主机的IP地址，点分十进制格式；vhostname>是为 远端主机的主机名；为Traceroute的最大经过的网关数目；vtimeout>为数 据包超时时间，单位为毫秒，取值范围100~10000缺省情况：数据包最多经过的网关数目缺省为16，超时时间为 2000 毫秒。
命令模式：特权用户配置模式使用指南：Traceroute一般用于定位目的网络不可达时的故障所在 举例：Switch# traceroute 10.1.128.251三. 网络管理交换机设置管理 VLANSwitch>Switch> enSwitch# configSwitch(Config)# interface vlan 1Switch(Config-If-Vlan1)# ip address 10.1.128.251 255.255.255.0Switch(Config-If-Vlan1)# no shutdowntelnet 管理交换机打开交换机的 telnet 服务器功能： Switch(Config)# telnet-server enable 关闭交换机的 telnet 服务器功能： Switch(Config)# no telnet-server enable配置远程登录验证方式authentication login {local | radius | local radius | radius local} 缺省情况：缺省登陆验证方式为 local命令模式：全局配置模式。
举例：Switch(Config)# authentication login local必须在 Console 口方式的全局配置模式下使用命令 telnet-user password {0|7} vpassword>为交换机设置Telnet授权用户和口令；017分别表示口令不加密显示和加密显 示如交换机的授权用户名为test，口令为明文的123456，设置方式如下：Switch> enSwitch# configSwitch(Config)# telnet-user test password 0 123456在计算机上配置与管理IP相同网段的IP地址，在运行那里输入telnet 10.1.128.251在Telnet配置界面上输入正确的登录名和口令，Telnet用户就可成功的进入到交换机的CLI配置界面Telnet登录后与通过Console 口进入后使用的命令完全一致通过HTTP管理交换机第一：配置交换机的IP地址，并且启动交换机的HTTP Server功能 通过带外管理配置交换机IP地址，参见相应章节同时Console方式下的全局配置模式下使用命令ip http server启动HTTPServer功能，使 能Web配置。
配置如下：Switch〉enSwitch# configSwitch(Config)# ip http server第二：在配置主机上运行HTTP协议在主机上打开Web浏览器，在地址处输入交换机的IP地址，或直接运行Windows的HTTP协议，比如交换机的IP地址为“10.1.128.251”；在允许Web方式配置管理交换机时，必须在Console方式下的全局配置模式下 使用命令 web-user password {017} vpassword> 为交换机设置 Web 授权用 户和口令如交换机的授权用户名为admin， 口令为明文的admin，设置方式如下：Switch>enSwitch#configSwitch(Config)#web-user admin password 0 admin 输入正确的用户名和密码，进入交换机的Web配置主界面3NpTClrtr53]ESG -_j TfeOXiLT -_j taLiiblE■ J如曲I直 亠 _J £4 KE* j Ft认童迂 vj fiiL M-_i H W w限E・ J D4CT.r・L斯巴1・ _j I GW •记・ _| AMBtl■ J WFffcl-_j ■KJHWWLI■ J TOIIJS■ _j』dsrfk四.交换机端口配置^进入端口 置式：Switch(Config)# int ethernet 0/0/1Switch(Config-Ethernetl-0/0/l)#举例：进入以太网端口 0/0/1, 0/0/4-5, 0/0/8。
Switch(Config)#interface ethernet 0/0/1； /0/4-6； 0/0/8 Switch(Config-Port-Range)#关闭和打开端口： Switch(Config-Ethernet1-0/0/1)# shutdownSwitch(Config-Ethernet1-0/0/1)# no shutdown带宽限制命令： bandwidth control vbandwidth> [transmit]no bandwidth control功能：打开端口的带宽限制功能；本命令的no操作为关闭端口的带宽限制功能参数：vbandwidth>为限制带宽，单位为kbps，取值范围为62-1000000； transmit 为在端口发送数据时进行带宽控制命令模式：端口配置模式缺省情况：端口缺省关闭带宽控制功能使用指南：当端口设置了带宽限制功能，并且指定了限制带宽的大小，那么端口的 最大带宽就被确定，而不以10/100M为最大带宽举例：设置1-8号端口限制发送数据时带宽为40MSwitch(Config)#interface ethernet 0/0/1-8 Switch(Config-Port-Range)# bandwidth control 40000Switch(Config-Port-Range)# no bandwidth control speed-duplex {auto | force10-half | force10-full | force100-half | force100-full | force100-fx |{{force1g-half | force1g-full} [nonegotiate [master | slave。
